如何開啟Solid Edge ST9之前的孔參數表? – 2020/09/17

Posted by Monica
Category:

在新版的Solid Edge中,如果想使用Solid Edge ST9之前的孔參數表,該如何開啟呢?

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 VCR

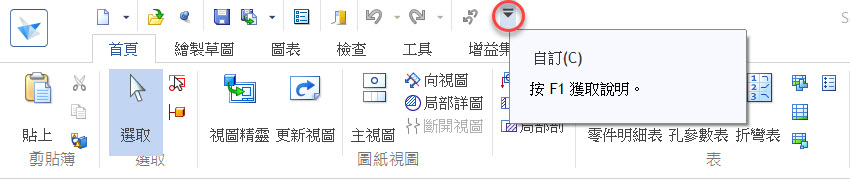

在Solid Edge的快速存取工具列,點擊右側的【自訂】

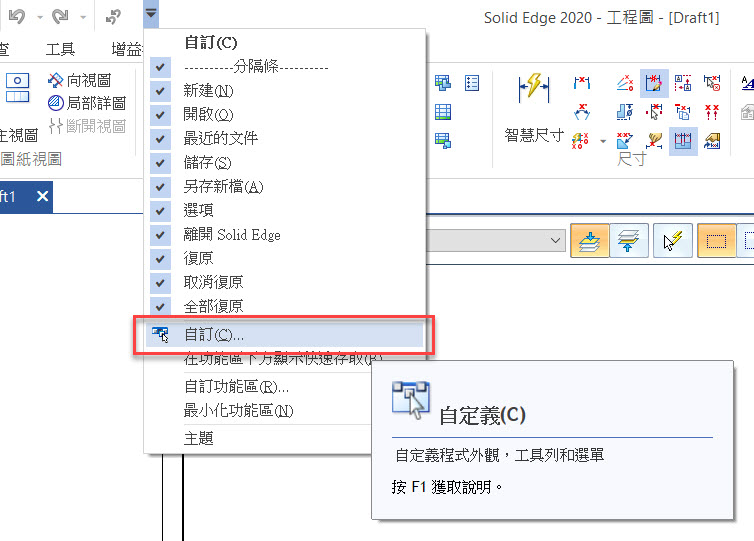

【自定義】進入自訂對話方塊。

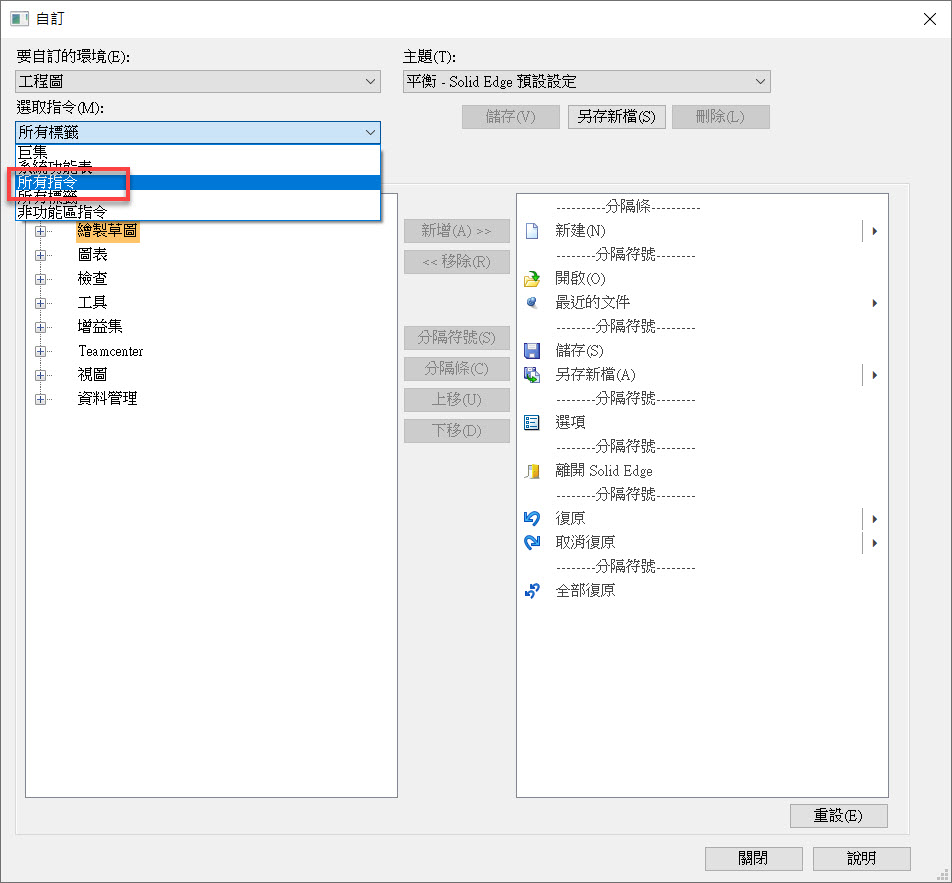

【選取指令】下來選取【所有指令】

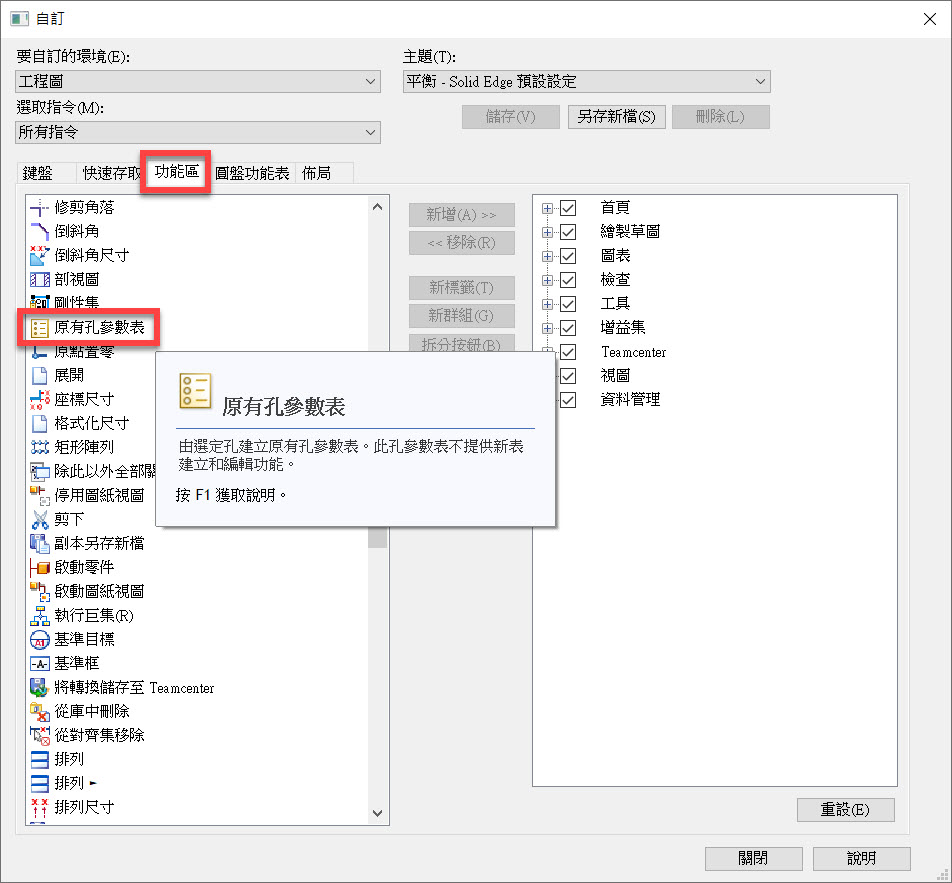

【快速存取】中,找到【原有孔參數表】

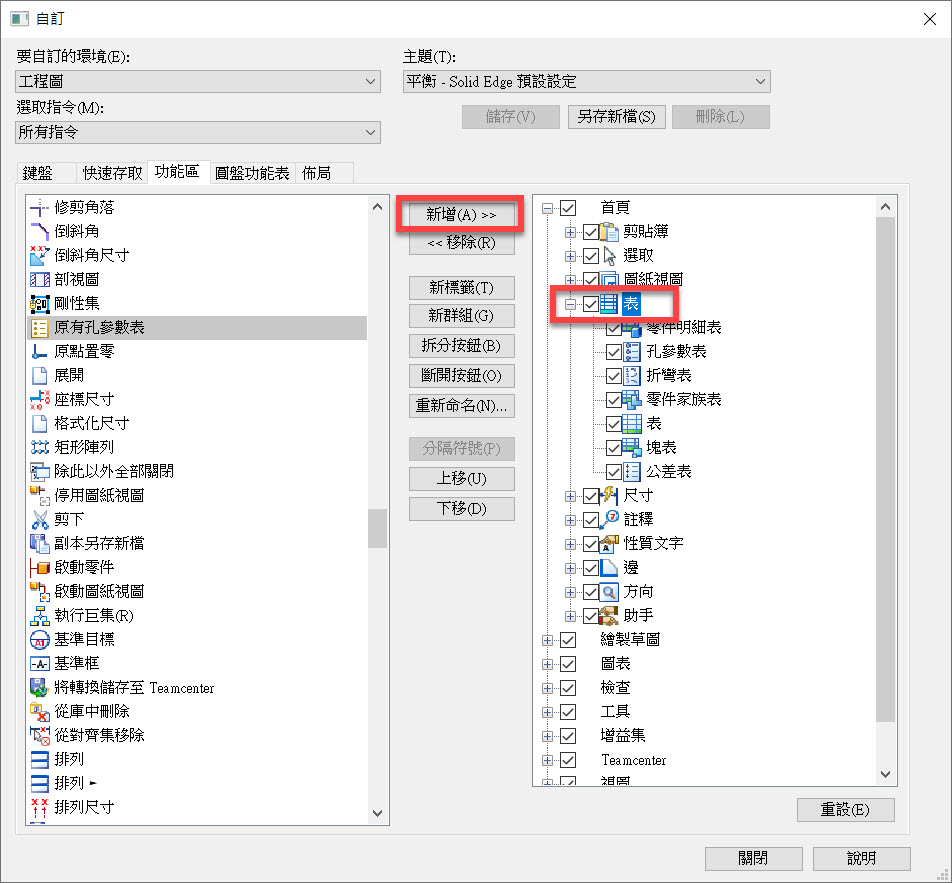

【原有孔參數表】新增到想要放置的功能標籤位置,如圖片所示。

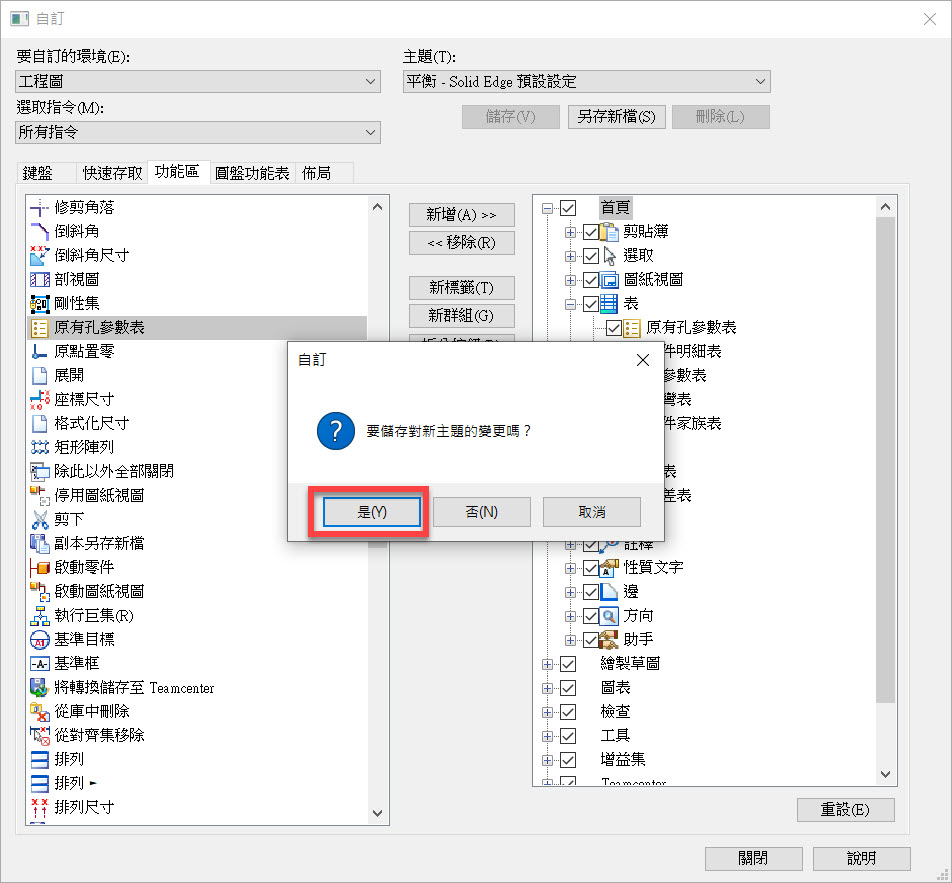

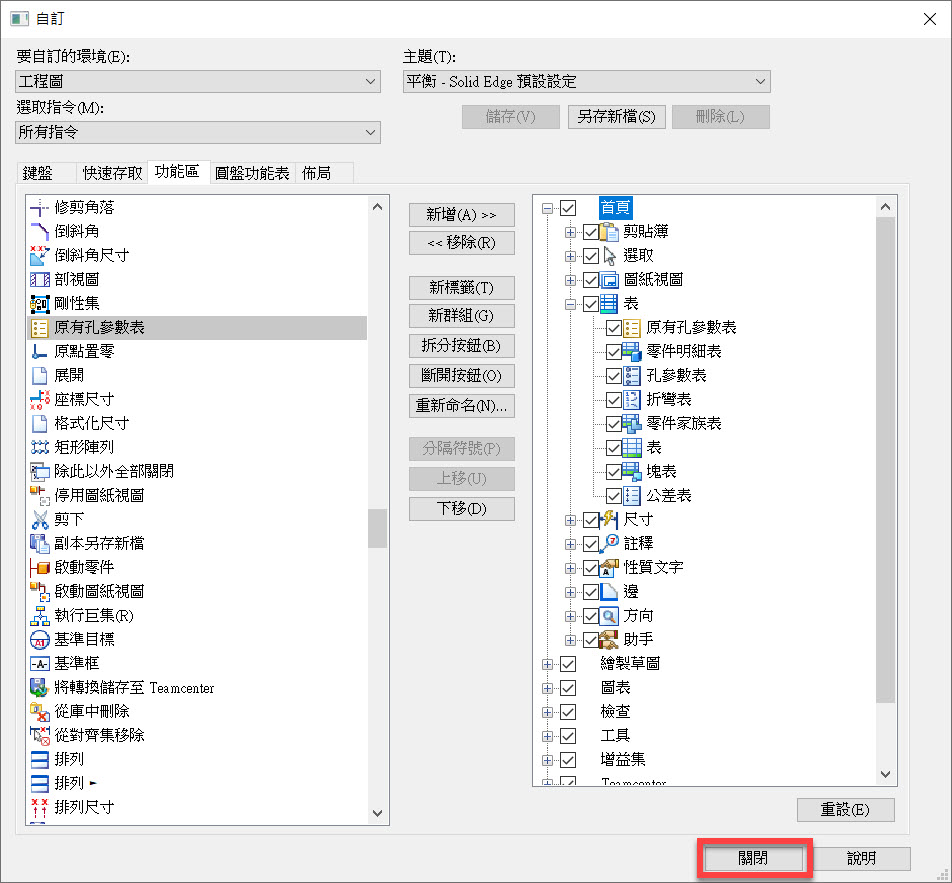

【關閉】自訂對話方塊,會跳出視窗詢問是否要儲存對新主題的變更,記得點擊【是】
這樣我們剛剛的設定才能生效。

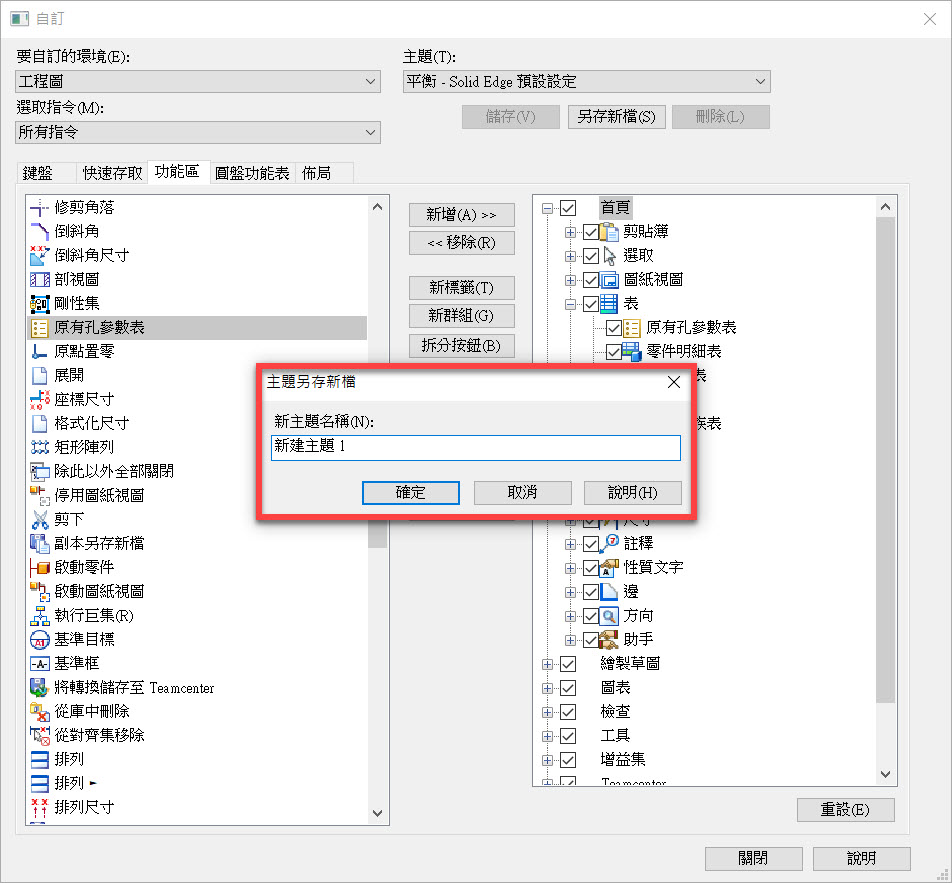

也可以設定自己可以辨識的主題名稱,方便日後查。

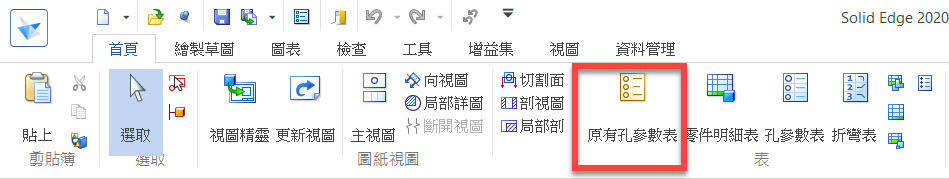

回到Solid Edge介面,可以看到功能區多了,剛剛設定的【原有孔參數表】,如圖所示。...(完成)
