如何在Solid Edge工程圖中插入圖片 – 2019/11/01

Posted by Monica
Category:

在Solid Edge「工程圖」中,如有需要在表格中插入圖片,或是想要在需要的位置,加入 “公司專用的圖片、LOGO" ,我們該怎麼做呢?

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 請看VCR

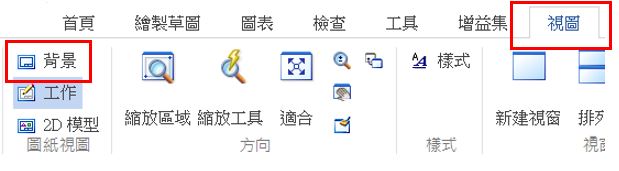

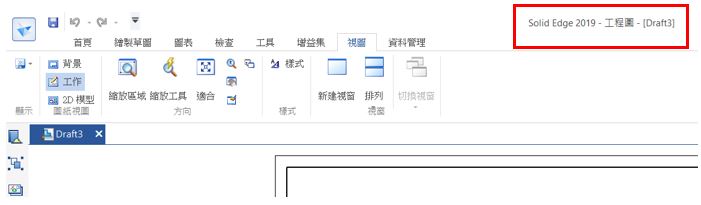

在工程圖環境中,並進入背景裡面,「視圖」→「背景」。

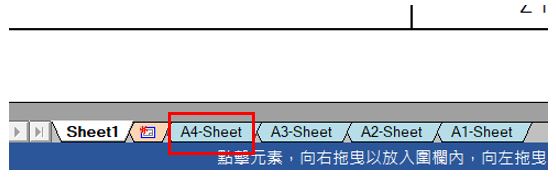

選擇你要修改的圖紙大小,例如:A4-Sheet。

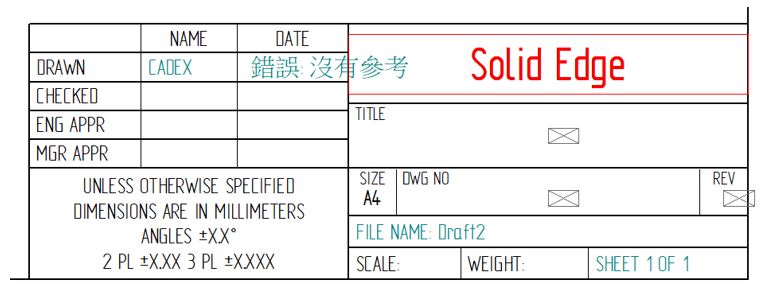

先將公司文字選取並刪除。

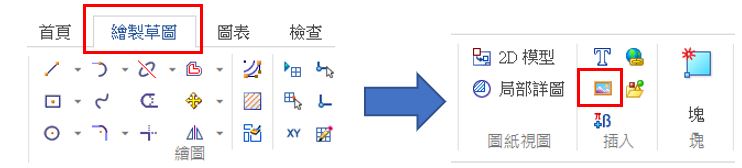

刪除文字後,進入「繪製草圖」→「插入」→「影像」。

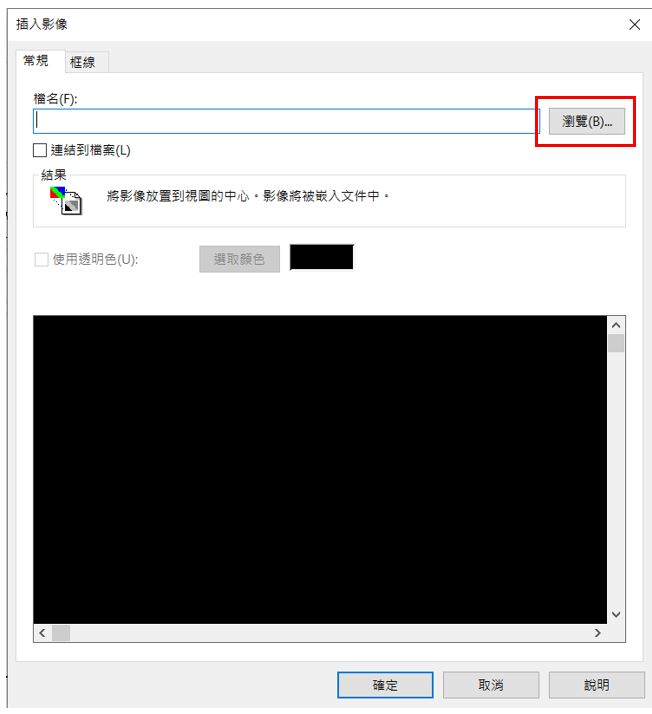

瀏覽公司圖片放置的路徑。

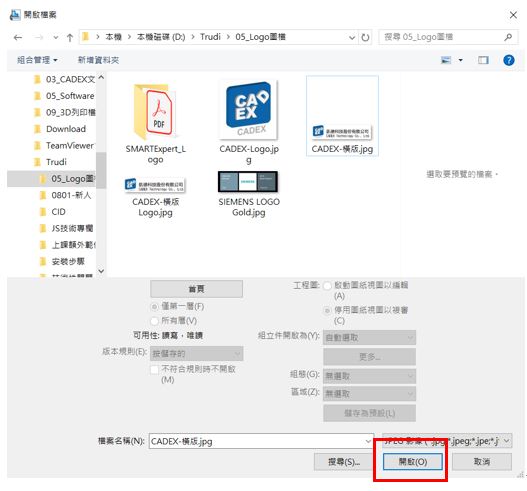

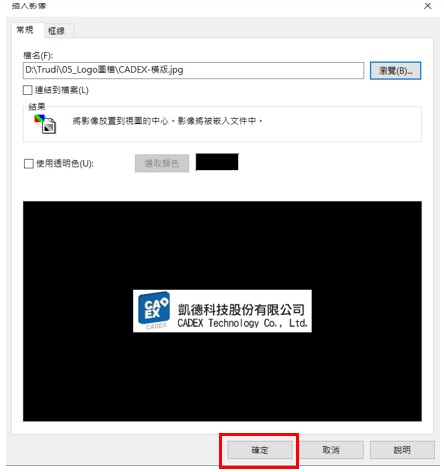

選好公司的圖片後,點選開啟,確定畫面裡的圖片後,點選確定。

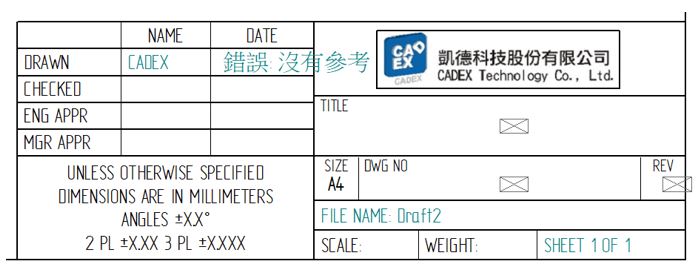

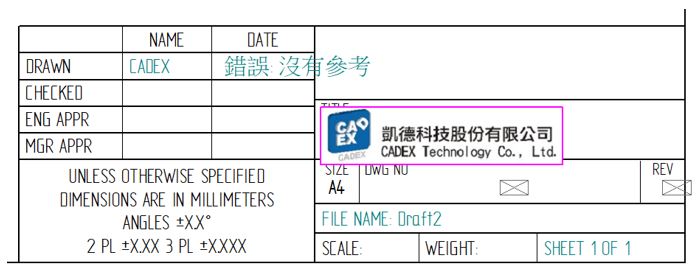

再用滑鼠去拖曳它,放置在正確的位置,就完成了。..(完成)
