加工 - 多軸

NX小技巧分享 – 2015/04/30

Posted by Monica
Category:

NX做加工時常會用到固定軸向旋轉與刀具路徑動態顯示,尤其是在做多軸加工時以方便使用者檢視工件與碰撞檢查觀看,以下為各位示範相關參數設置。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

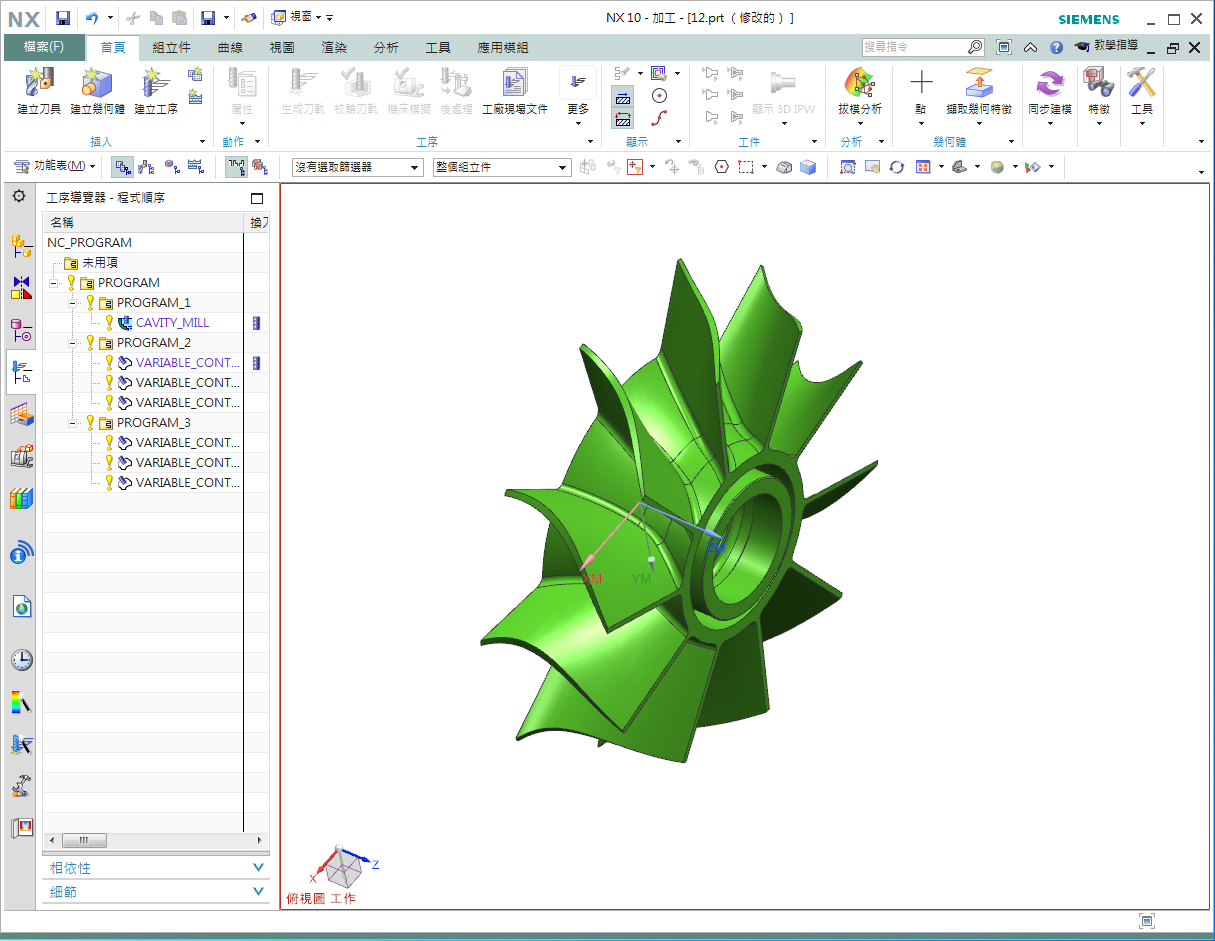

使用NX打開零件。
點擊左下角世界座標Z軸。

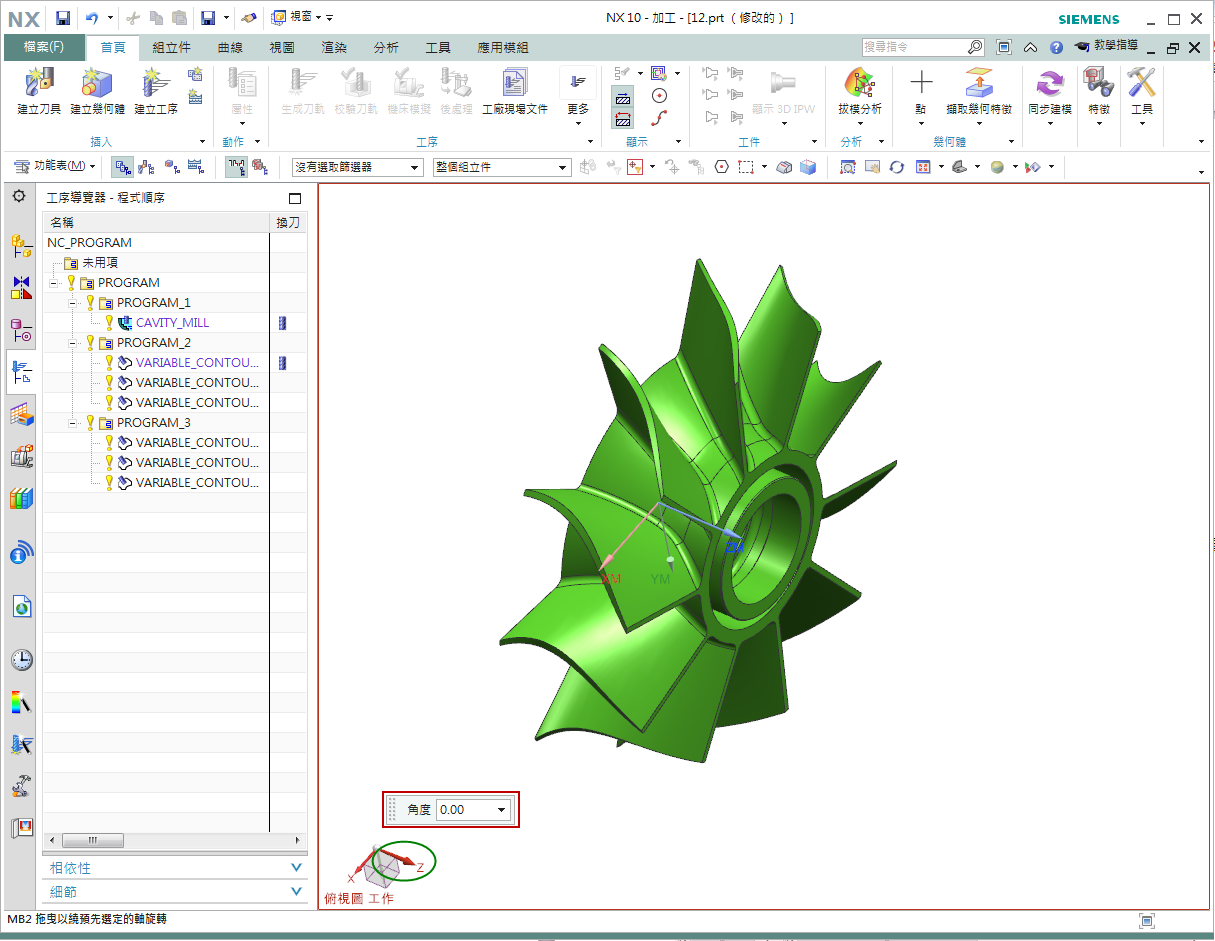

可再彈出的角度輸入框中輸入數值,或是直接旋轉物件,物件將繞著Z軸轉,多軸以上常用此功能固定軸向。

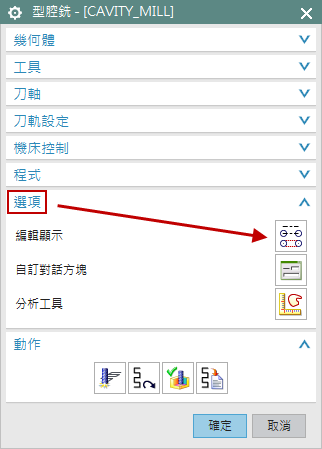

點擊NX任一工法進入視窗,找到選項底下編輯顯示按鈕。

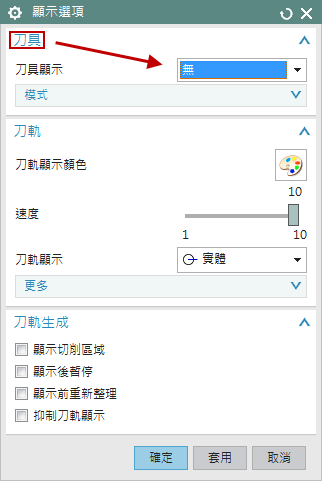

找到刀具底下刀具顯示功能。

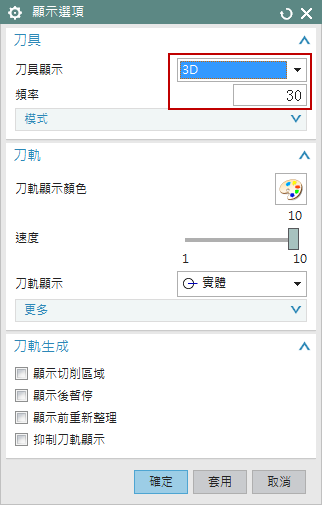

下拉式清單選項選擇3D選項,底下頻率輸入30數值,點擊確定返回主設定視窗。

備註: 頻率越高刀路密集度越高。

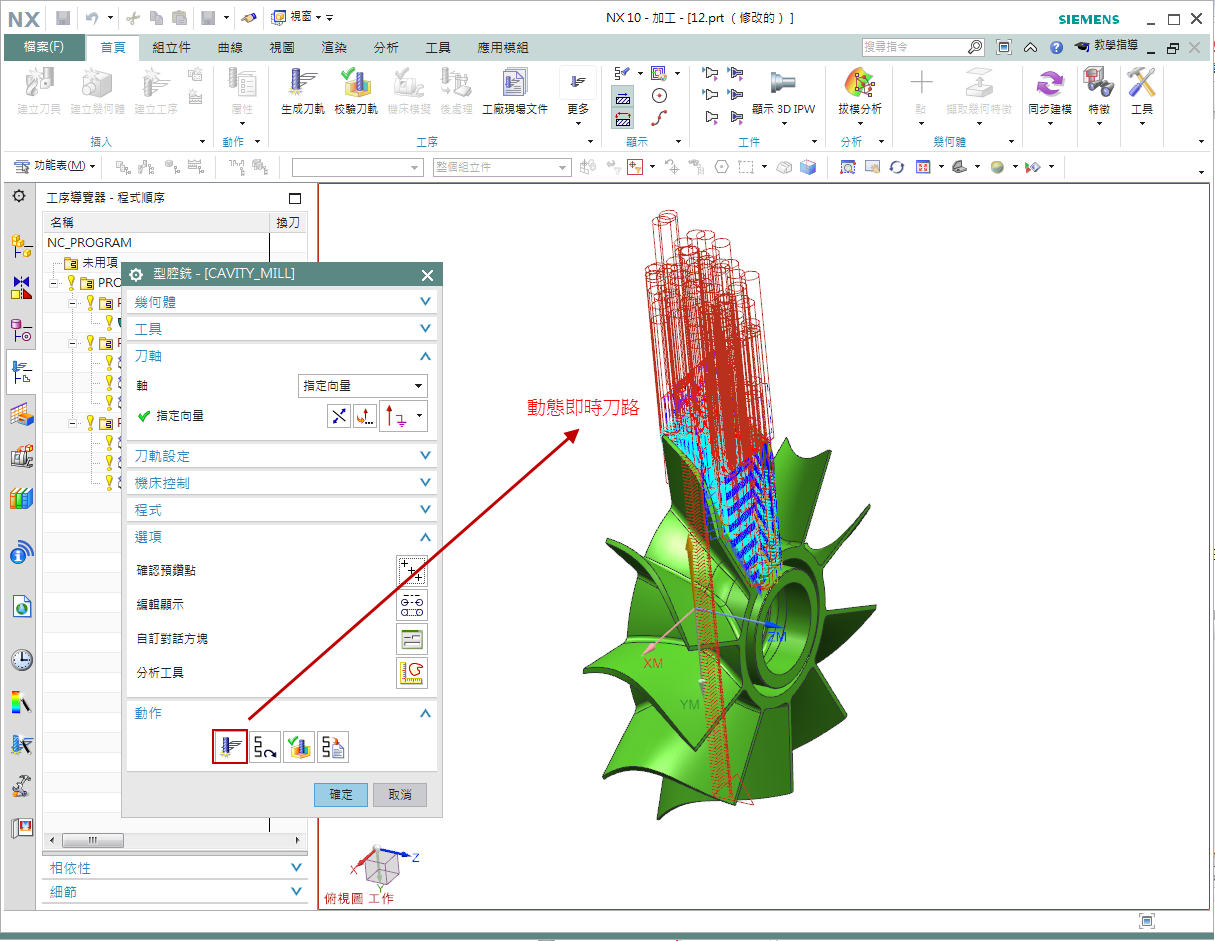

點擊主視窗的生成按鈕,重新生成刀路後便會出現即時動態刀路。
