NX12新功能-引導曲線 – 2018/06/01

Posted by Monica
Category:

NX12在路徑的優化部份有許多的新增功能,想要快速簡便的設定所需的精加工路徑嗎?這邊來跟大家介紹一個逆天的好用工序 →「引導曲線」

前言 步驟1 步驟2 步驟3 步驟4

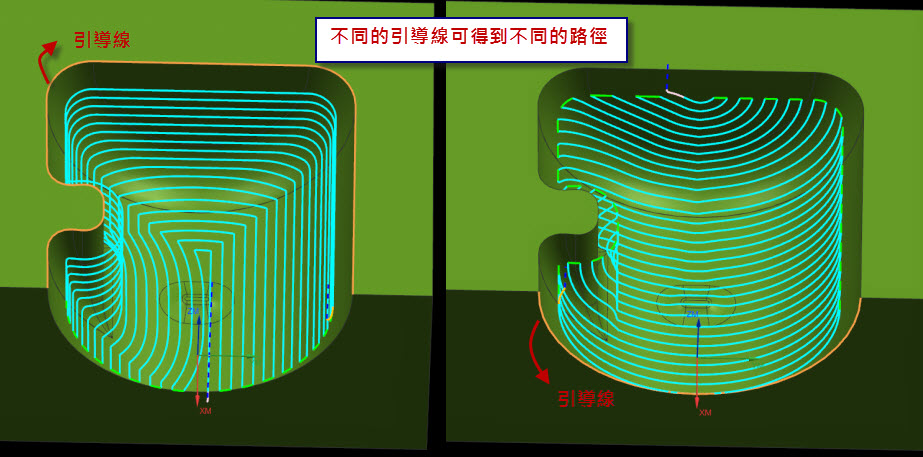

引導曲線是以一組或兩組曲線做為驅動來進行表面銑削操作。
恆定偏置 – 以單條引導曲線為基準,固定偏移量產生路徑。
Morphing – 以兩條引導曲線之間均勻插入路徑。
圍繞短引導線偏置 – 以偏移與恆定步距產生路徑。
*需注意僅支持球形銑刀
*引導曲線無需環狀封閉

恆定偏置:

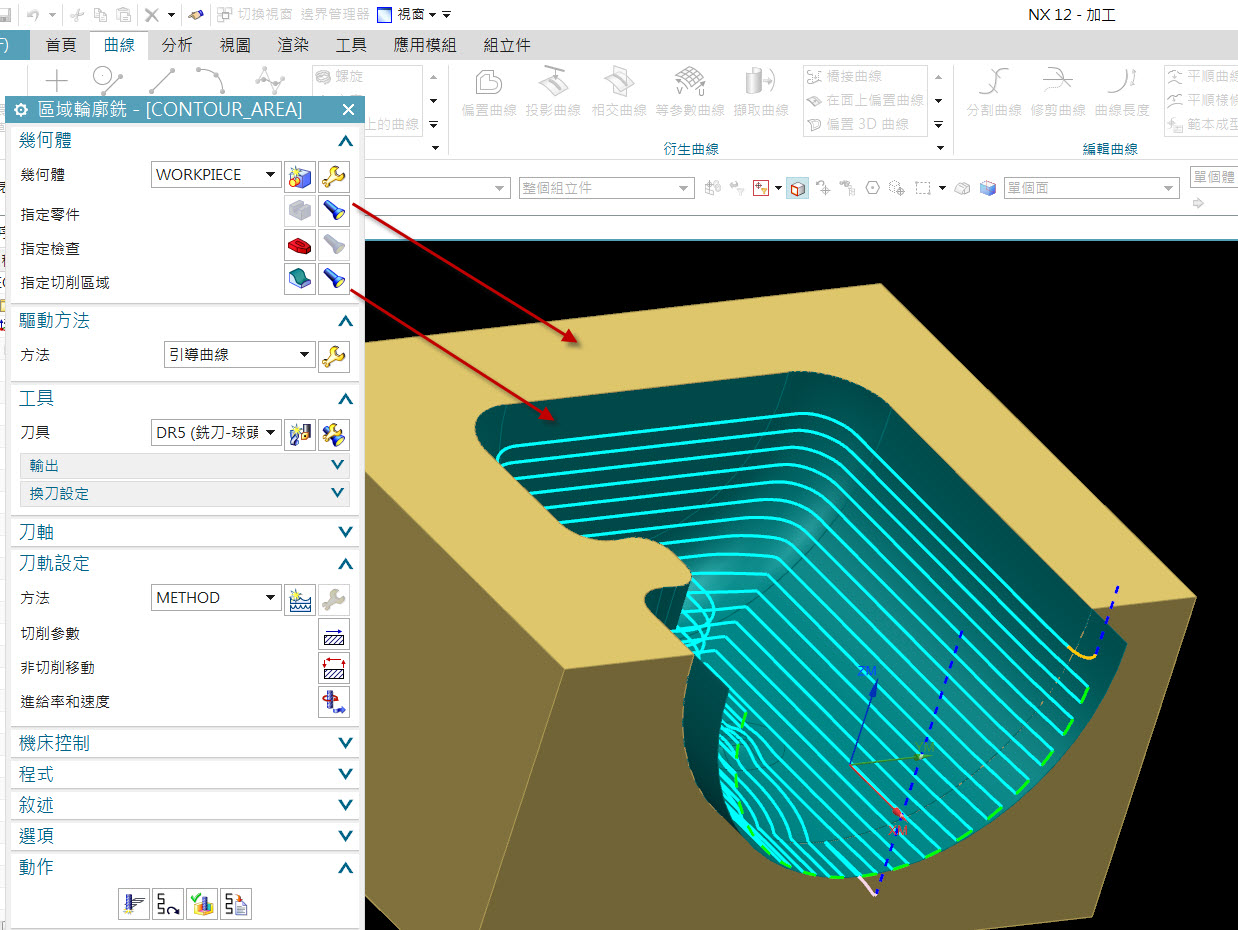

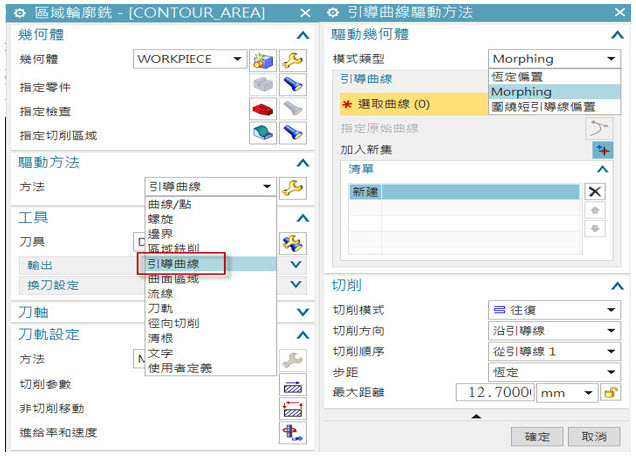

(1) 驅動幾何體的模式類型選擇「恆定偏置」,選擇「自訂」。

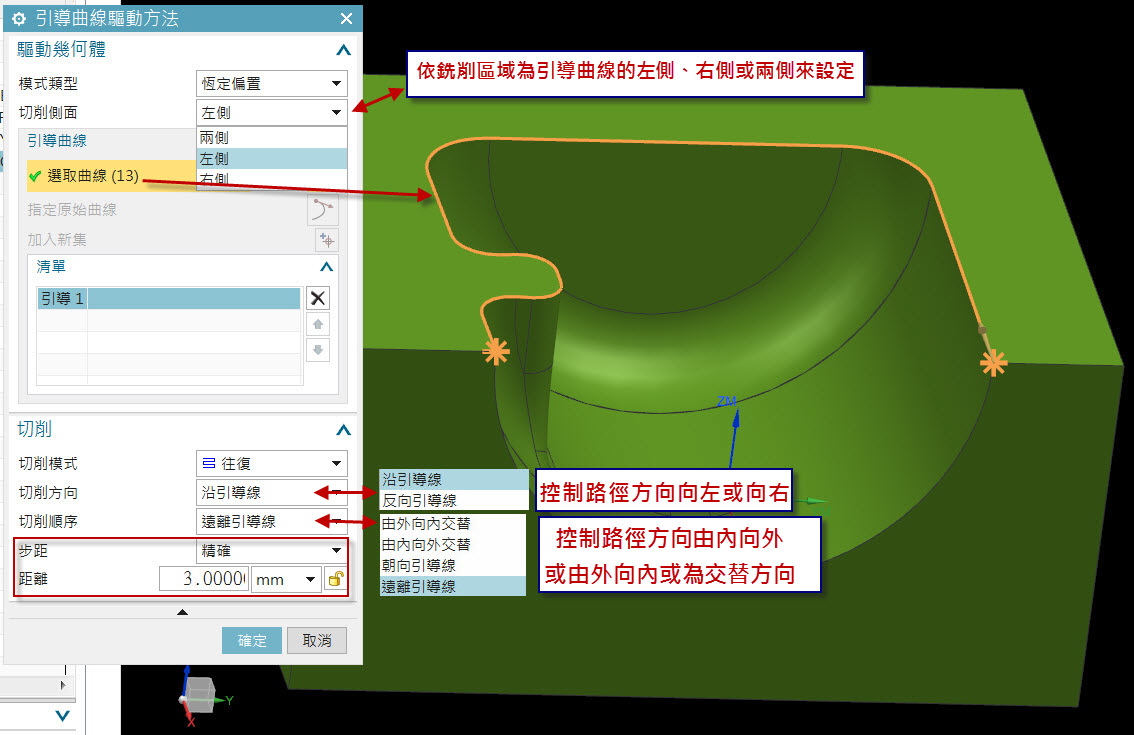

(2) 「切削側面」為依照選定引導曲線的起點來選擇切削區域為左側、右側或兩側。
(3) 接著依照需求的切削方向去設定「切削模式」及「切削方向」的欄位。
(4) 設定完步距條件後,可將非切削參數的「平順」打開,即可得到需求的路徑。


路徑延伸:
NX12已經可以支援非零件切削區域,方便增加切削範圍及擋面,若想延伸路徑,可新增輔助面,直接將輔助面設定進切削區域,路徑即可樣式跟隨延伸。

Morphing(變形):
(1) 以兩條引導線為驅動幾何體,在兩條線範圍內產生路徑。

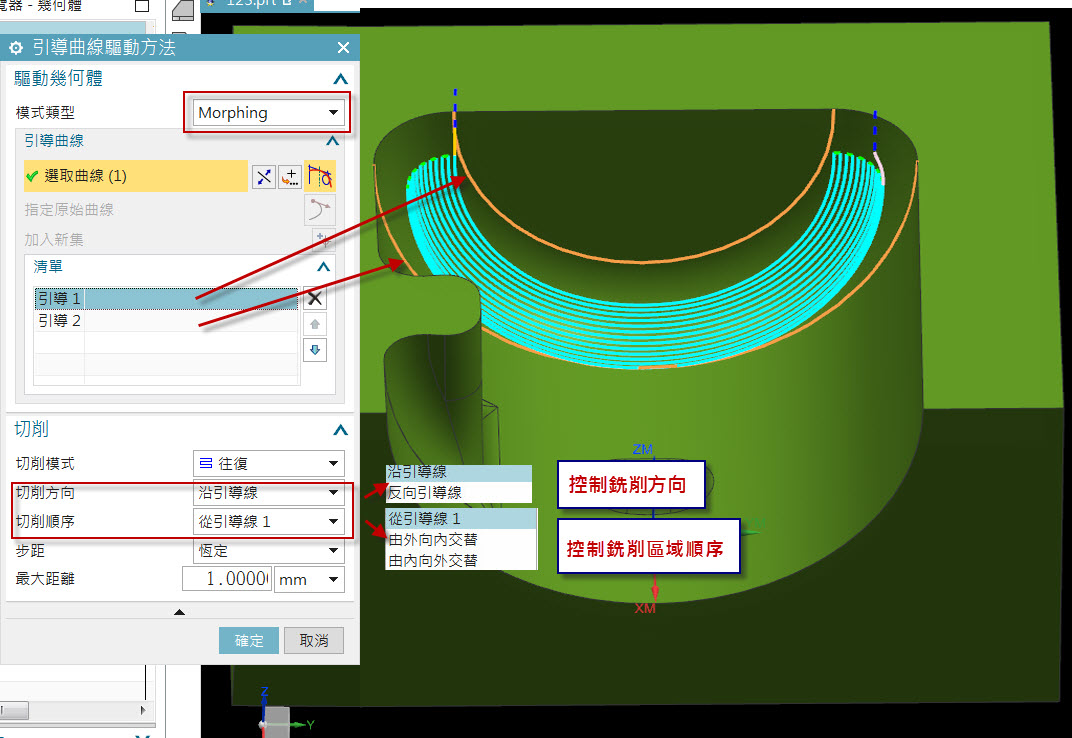

(2) 「切削方向」為控制銑削方向。
(3) 「切削順序」為控制銑削區域順序。

圍繞短引導線偏置:

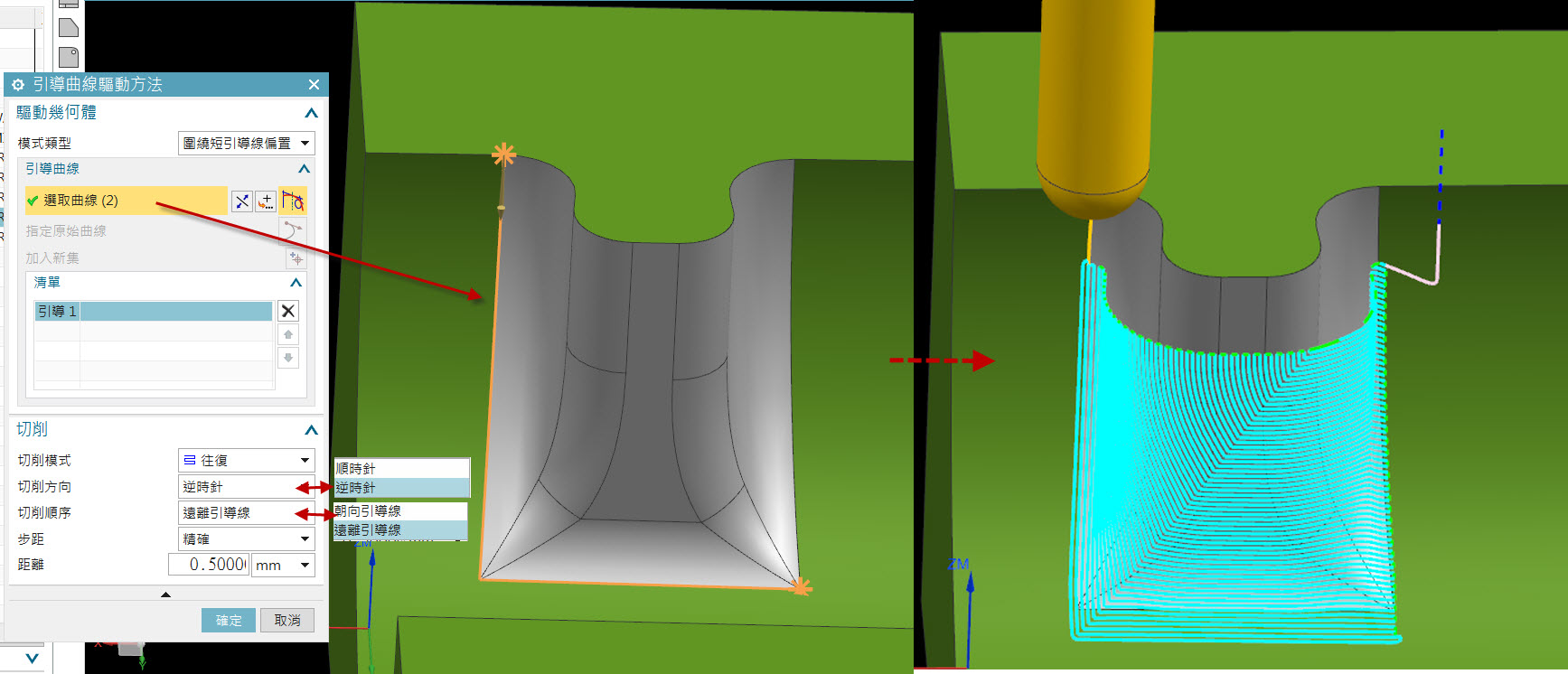

以單條引導線為驅動幾何體,以順/逆時針方向圍繞偏置切削區域。
