IMSVerifty for DMC80 數位化機床模擬

IMSverify 是一個機床作動模擬系統,可再產品實際加工之前,透過機床模擬運行實際G代碼驗證,模擬NC加工過程,以檢測刀具路徑中是否可能存在的錯誤風險,事前預防零件、夾具、刀具、刀桿和機床干涉之檢查,提供加工者更完整模擬驗證,進而得到正確加工。

IMSverify & NX CAM 加工驗證整合

IMSverify與NX CAM有嵌入的整合操作性,可直接導入NX CAM加工設計體、毛坯和夾具實體,以實體為基礎的模擬,提供了快速而準確的材料移除驗證。模擬過程中的結果也可保存為實體,可作為半成品毛坯或作為原始設計零件的模型比對。

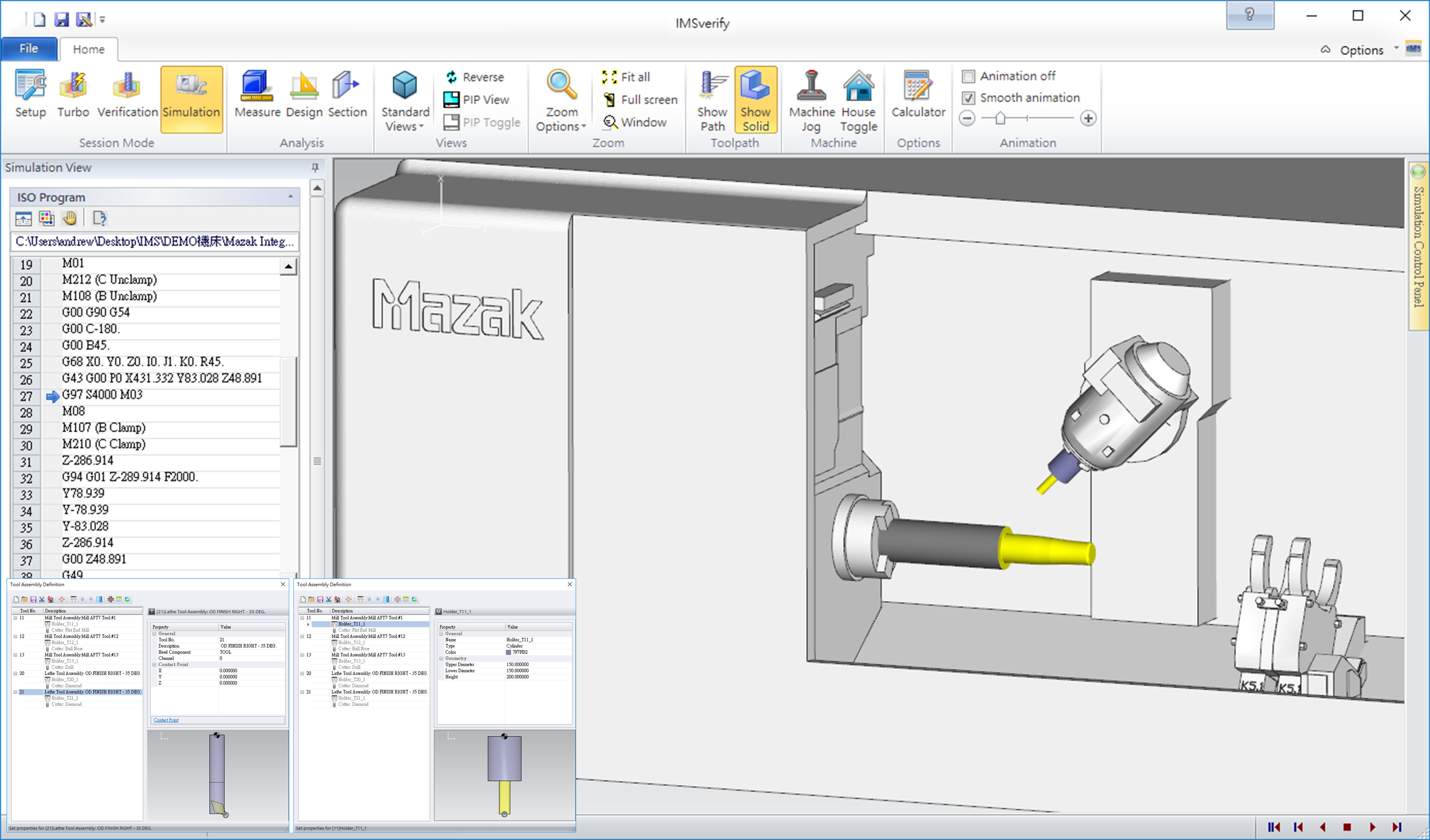

IMS_07

IMSverify提供所有類型機床模擬的解決方案

  • 2 ~ 5軸銑削、車削、車銑複合機床,均提供全機碰撞檢查的模擬。
  • 使用者可以建構任何工具、夾具或刀桿形狀可作任意旋轉、剖視圖以及測量工件尺寸。

IMSverify功能特性

  • 斷點(在特定NC程序行,可加入自定義條件的代碼)
  • 切削過程中可動態旋轉,平移和縮放
  • 透過G代碼進行模擬驗證

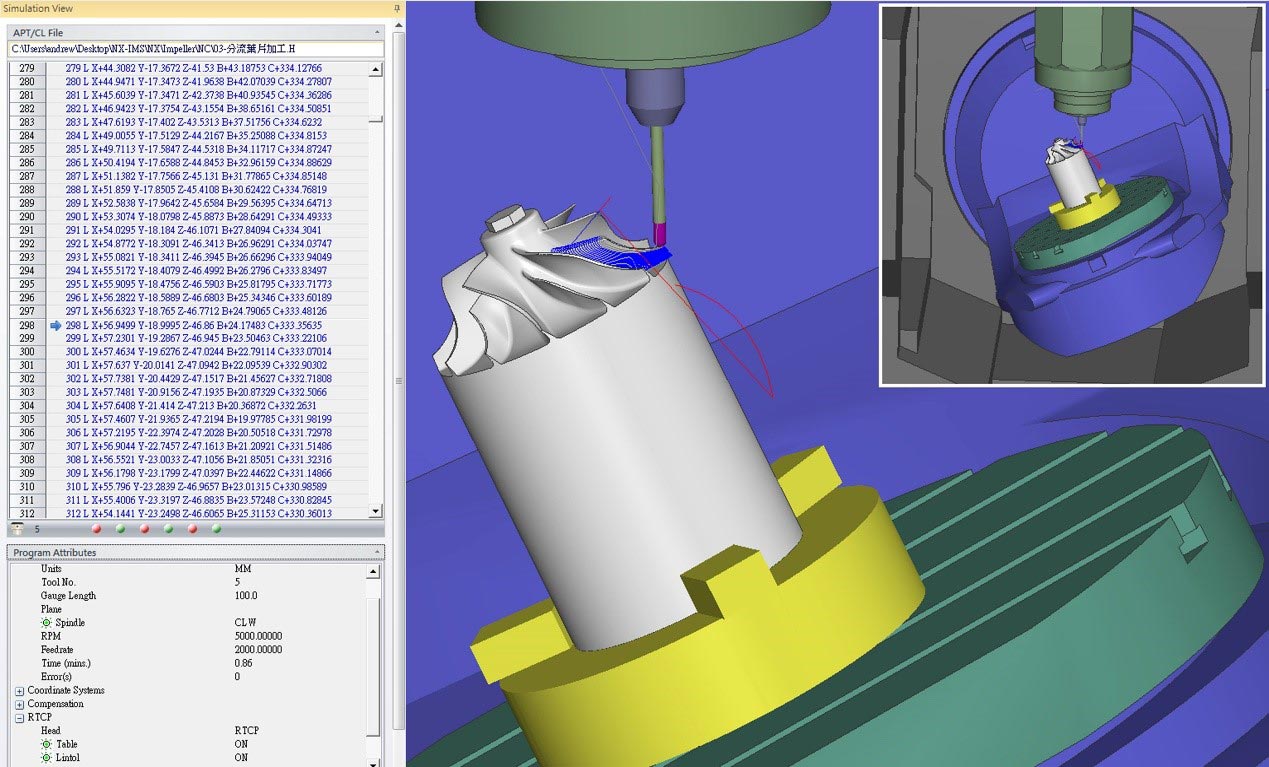

  • 支持多軸代碼機能,包括RTCP刀尖點跟隨和3+2座標變換
  • 刀具,刀桿,毛坯,夾具和固定裝置的詳細表示
  • 基於實體可視化材料移除,包括真實的表現和用戶控制的顏色,透明度和錯誤警示
  • 全機模擬,包括碰撞檢測

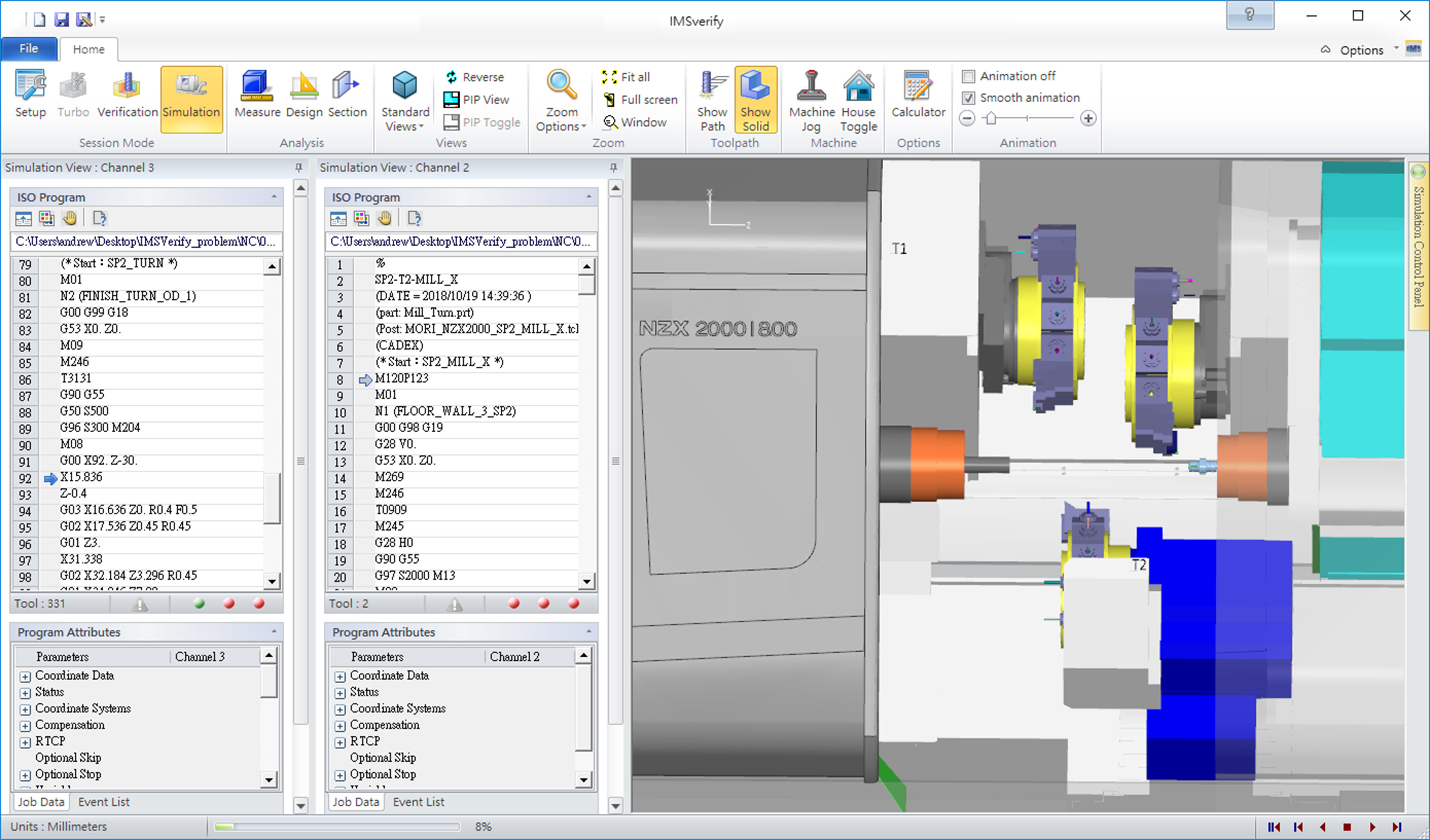

  • 完整的車銑複合機的支持,包括同步的多通道控制
IMS_06
