NX CAM 2.5至3軸

Posted by admin
Category:

NX CAM 針對機械零件和複雜零件提供了廣泛的 2 軸與 3 軸機械加工功能,從手動刀具路徑建立與編輯到進階的自動化切削方法,可說是一應俱全。

  • 最佳化的粗削方法能夠在不使刀具過載的情況下,達成最高的材料移除速率。
  • 全自動的剩餘車銑功能會移除前次操作尚未切削的材料,並消除切削空跑的情況。
  • 大量的精削技術提供卓越的曲面加工品質。
  • 自動碰撞偵測功能,即使是最嚴苛的幾何資料,也能確保機械加工安全執行。

NX的高速粗削能力,能在管理刀具負載的情況下維持絕佳的金屬移除速率。HSM 精削操作提供平滑的切削圖樣,因此能以高進給速率生產出最好的精削品質。

針對複合實體/高階曲面之銑削加工,NX CAM可整合其他軟體之CAD檔案, 快速而精確地計算刀具路徑,並直接產生G、M Code/ Nurbs格式,配合各型高速加工母機,大幅提昇製造成效。

kuyw

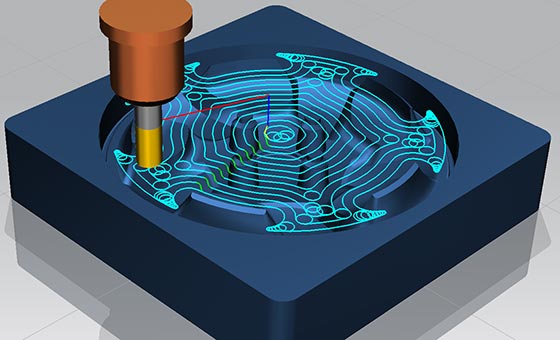

Planar Mill 兩軸半等高加工模組

包含兩軸半平面等高功能Face Mill及Planar Mill,可對點群/曲線/多平面做等高銑削,自動偵測加工範圍並防止側壁過切,另提供複合式路徑之高效能加工。

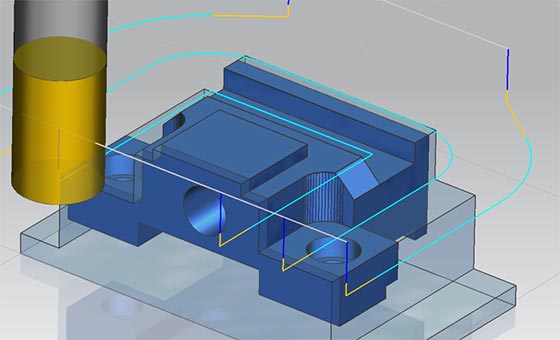

Core & Cavity Mill 3D 曲面等高加工模組

向量式/輪廓環繞/幾何口袋型…等多種等高加工方式,配合斜向/螺旋進刀、圓弧轉角、銳角加減速等功能,發揮傳統/高速加工的極致效率。

uyj

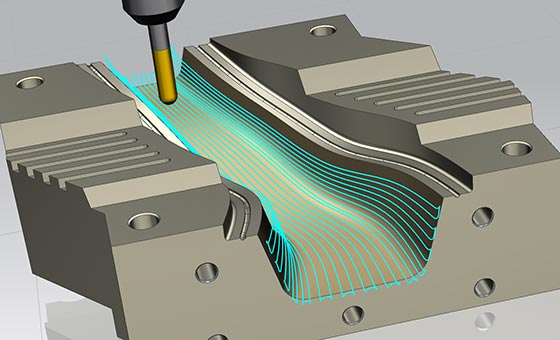

Fixed Axis Milling 固定軸向加工模組包含

  • 點群/曲線/渦旋線投影加工(Curve/Point/Spiral Mill)。
  • 沿曲線法向量範圍加工(Radial Cut)。
  • 沿邊界範圍做環繞/定向量/放射狀/同心圓加工(Boundary Mill)。
  • 沿幾何外形之陡峭/平緩區域特徵,可配合刀痕高度(Scallop Height)之3D等間距加工(Area Milling)。
  • 配合投影向量及導軌曲面,沿曲面之UV線向量加工(Surface Area)。
  • 以既有的CLSF刀具路徑,做再投影加工(Tool Path Project)。
  • 以產業特定之加工需求,客製化加功能 (User Function)。
yt

N – Face Machining 多面體加工模組

提供自動素材或切削殘料作為二次加工之素胚,或配合逆向應用軟體,將掃描點資料自動產生琢面,並成為連續加工面做快速仿削。

自動清角加工模組(Flow Cut)

自動沿幾何外形,判斷夾角範圍,做單刀/區域/精銑/ 順逆銑複合之殘料清角加工,並可先期預視與編輯即將產生之刀具路徑。

Nurbs (B-Spline) Path Generator

Nurbs刀具路徑產生器允許在UG NC的程序中直接產生以Nurbs為基礎的刀具徑,在UG的3D模型中所直接產生的Nurbs 刀具路徑可以確保3D模型的外觀及品質。使用者將可見到刀具路徑縮減了30%~50%,並且明顯縮短了控制器等待的時間。這樣的條件,滿足了大部份使用者在高速加工應用上的須求。
