Smap 3D (管道設計)
Smap 3D是一個針對管道設計的軟體,用來快速,容易地設計3D管道系統,在Solid Edge環境下,設計者使用Smap 3D將3D機械結構和管道整合在同一個平台,對管道進行有系統性,準確性和高度自動化的設計和修改,客戶通過使用Smap 3D設計可減少30%到50%的時間。
Smap 3D在管道設計流程中提供了三個模組,且三個模組可單獨運作,可根據需求靈活的應用!
Smap 3D P&ID (2D流程圖)
Smap 3D P&ID是管道流程中的第一個環節,是其中最重要的工廠設計文件。P&ID「工作清單」功能中,在2D圖和3D模型之間創建了自動化的連接,生成的數據(比如管道定義數據)可以無縫整合,這使得整個設計工作節省了更多的時間。

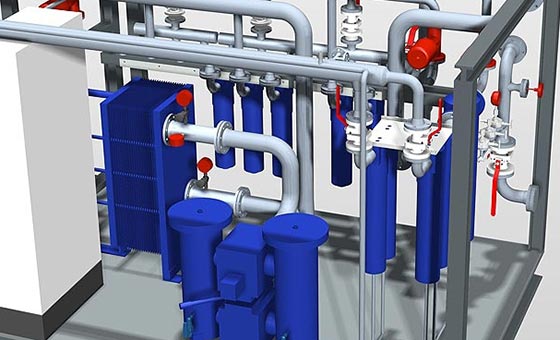

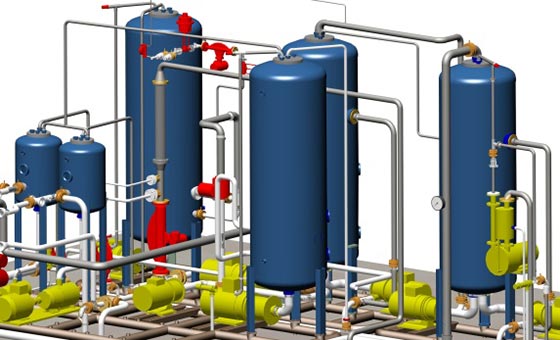

Smap 3D Piping (3D管道)
Smap 3D Piping是管道流程中的第二個環節,Smap 3D piping模組讓設計過程變成了高度自動化的操作,Smap 3D管道功能為Solid Edge軟體的「加載項目」。使用規格化管道作為設計基礎,所有的規格管道在系統中是單獨存在的。
- 便於管路規格的維護和管理
- 使管路設計高度自動化
- 減少工程師設計上的錯誤
- 增加工作流程的高安全性
- 可以完全連接Smap 3D P&ID的所有設定
- 全面的3D標準件庫可使用
- 輕鬆地與任何組件擴展
- 自動生成完整的管道系統
- 附加組件的靈活放置(交互式或Smap 3D P&ID控制)
- 變更後自動更新
- 包括所有必要的管道規格創建和維護工具
- 使用簡單快速
- 經由Solid Edge軟體功能碰撞檢測
- 物料清單的自動建設
- 可透過Solid Edge的功能製作動畫
Smap 3D Isometrics(BOM表)
Smap 3D Isometrics是管道流程中的第三個環節,Smap 3D Isometrics的所有資料來自3D管線,可以完整的自動生成管道安裝圖
- 管道安裝圖是從3D CAD的3D模型創建
- 自由的設定出個人化界面
- 自動計算單一管道長度
- 自動計算總長度
- 所需的配件和組件的自動計算(計數)
- 自動評估所需的焊接
