Solid Edge組立件–可調零件 – 2015/09/04

Posted by Monica
Category:

在某些設計中,有些零件必須隨著組立件中條件的變化而改變。例如,彈簧壓縮與否是根據組立件中其他零件的位置而定的。

Solid Edge 中可調零件的功能讓您可以定義零件模型中的參數,這一零件模型會根據組立件中的參數而相應地作出調整。這就讓您可以根據您在組立件中定義的參數來控制零件的大小和形狀。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8
使用方式有以下幾個步驟: 1.使零件可調:要使某一零件在組立件關聯中可調,必須首先定義您希望在零件文件中調整的參數。然後定義組立件環境中的相應參數。 2.定義零件參數:在「零件」或「鈑金」環境中「工具」功能表上的「可調」指令顯示「可調零件」對話方塊,從而使您可以定義或編輯可調參數。 3.將可調零件放置於組立件中:在您放置零件之時或在組立件中定位零件之後,您可以指定可調零件在此組立件中是可調的還是固定的。 4.定義組立件參數:除了選取驅動尺寸和變數的選項外,組立件環境中的「可調零件」對話方塊還包含可讓您定義測量變數的選項。這就使您可以使用組立件中其他零件的幾何元素來定義控制組立件中可調零件大小和形狀的變數。 接著由以下範例做示範

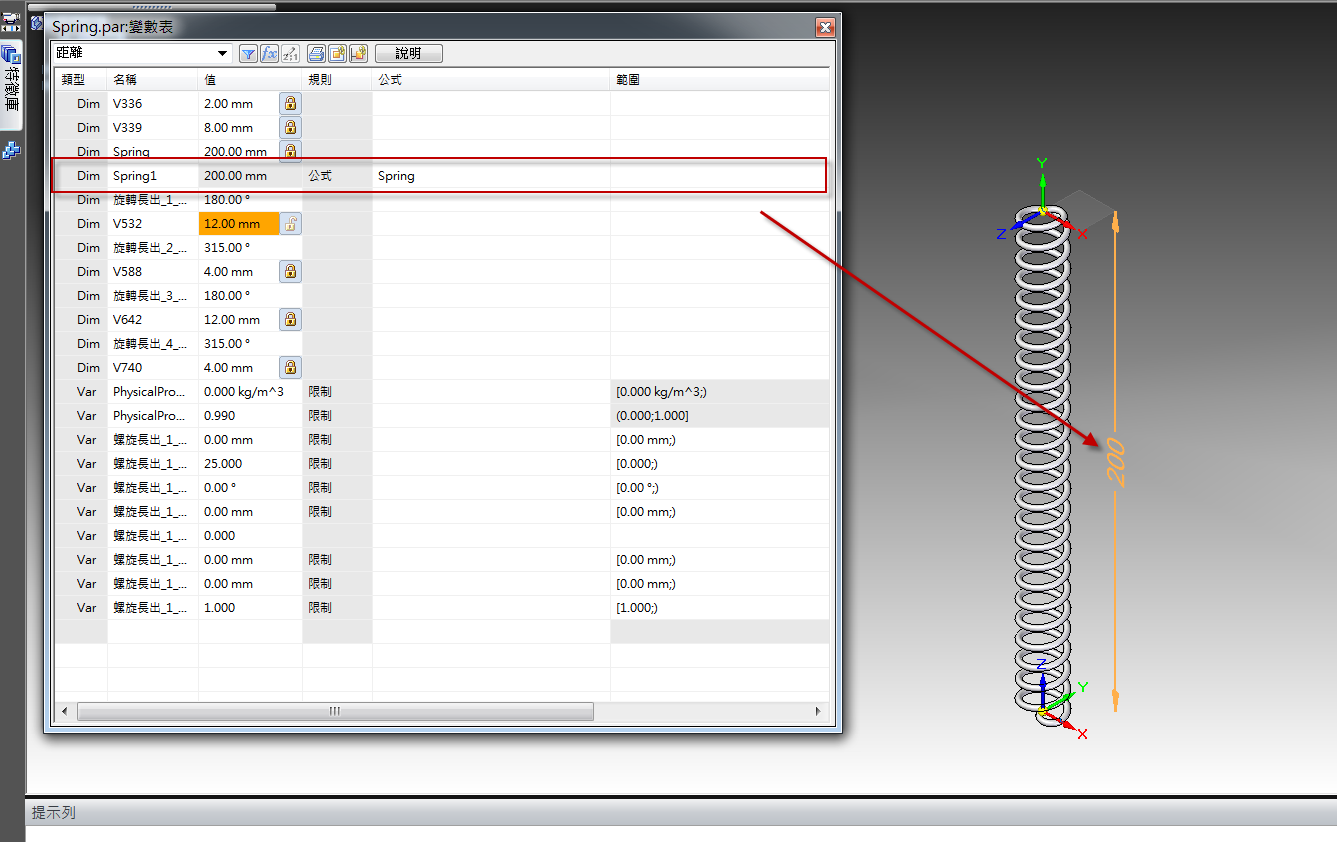

  • 如下圖, 有一彈簧件,我們希望長度是可以隨著組立件的其他元件而改變在變數表中,我們在長度200 mm設定一個公式的名稱Spring

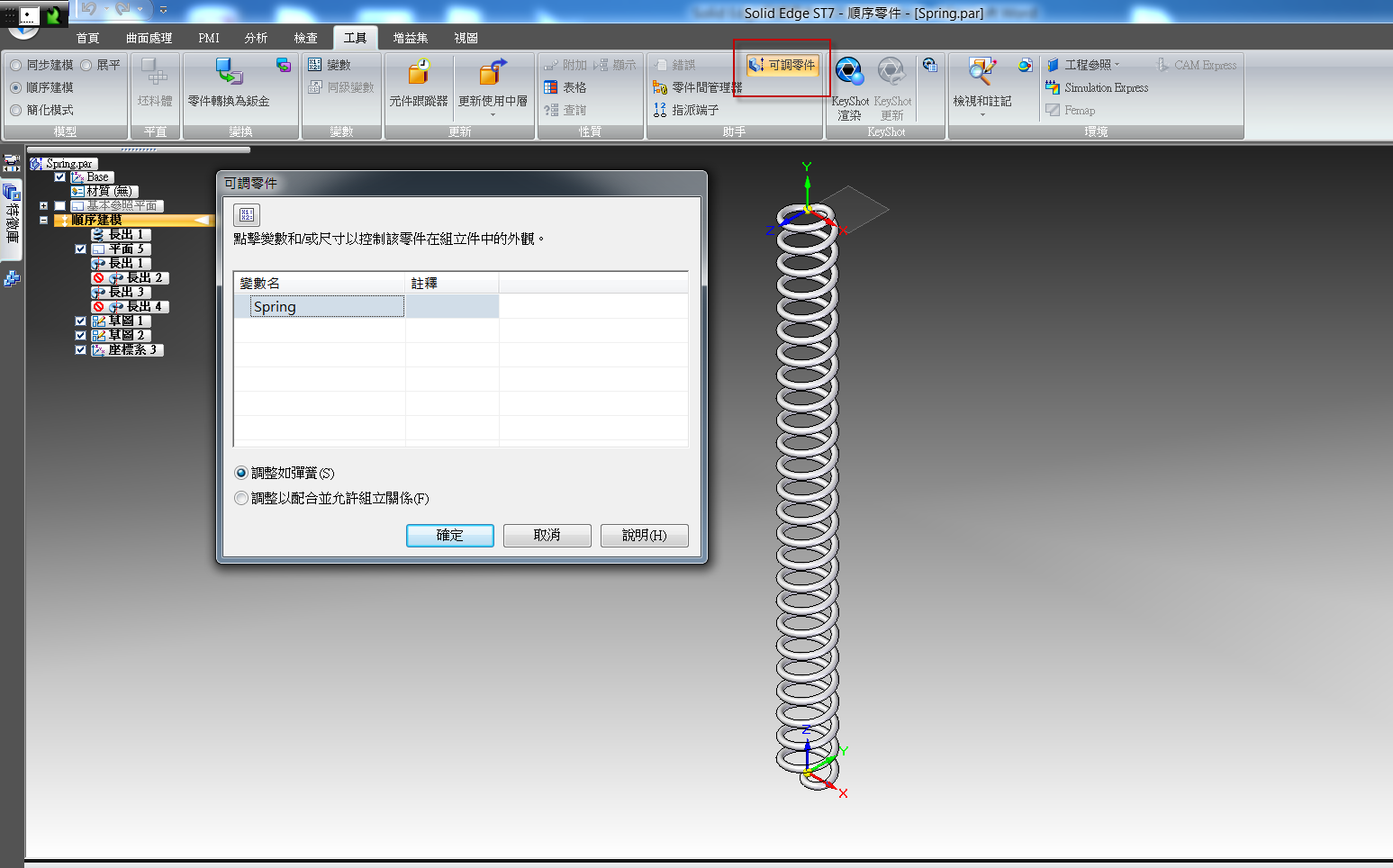

  • 在『工具』→『助手』→『可調零件』,將此彈簧設為可調
  • 接著開啟另一個零件開始進行組裝

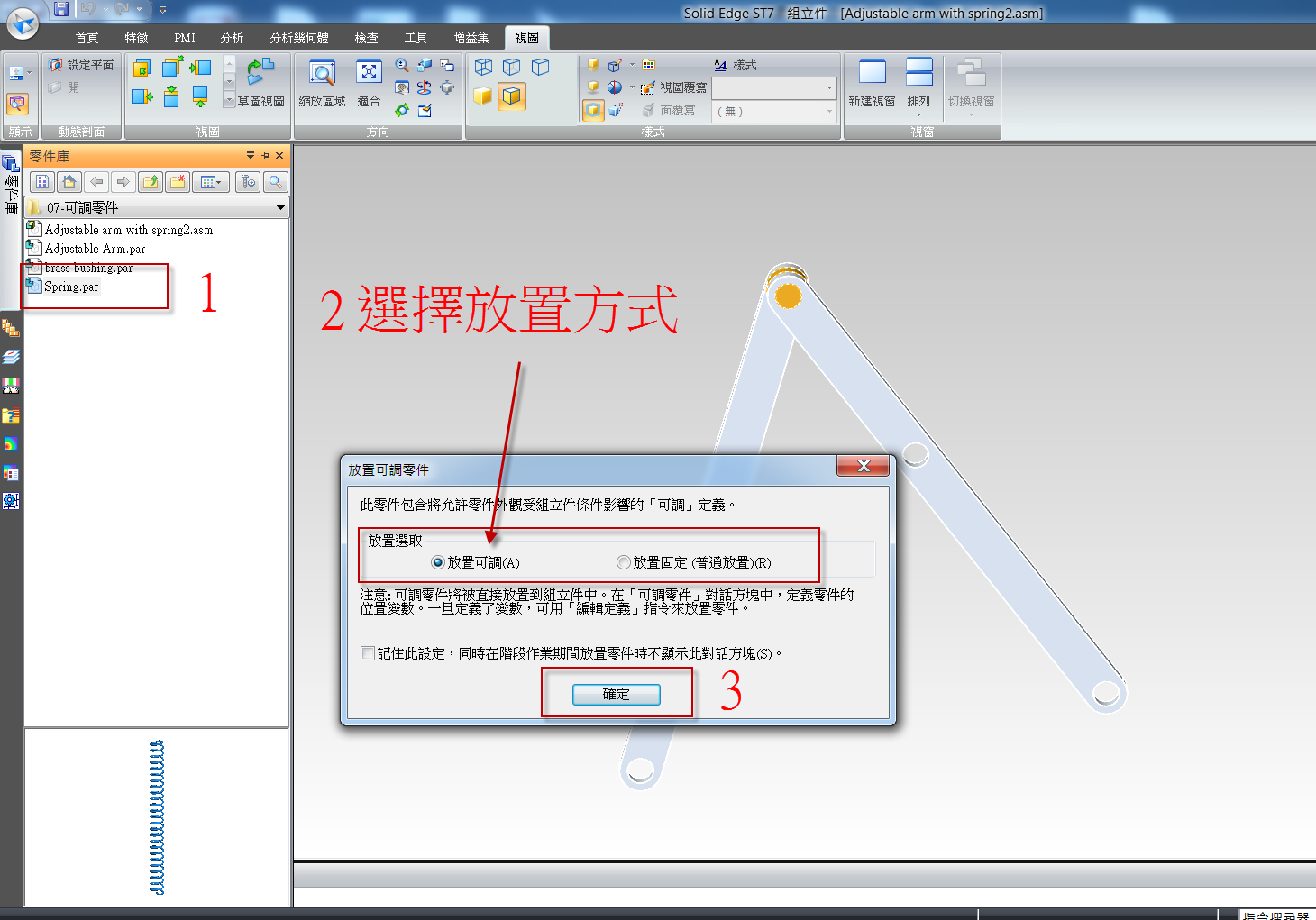

  • 在零件庫將剛剛設定好的彈簧拉進組合件中,選擇『放置可調』→ 確認

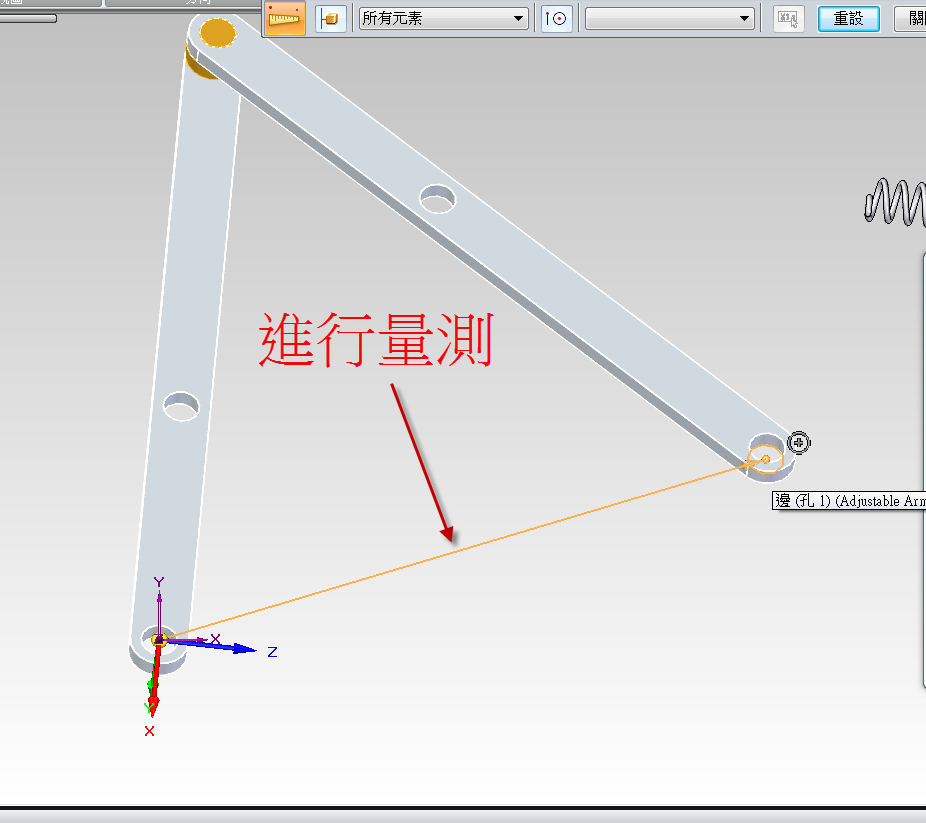

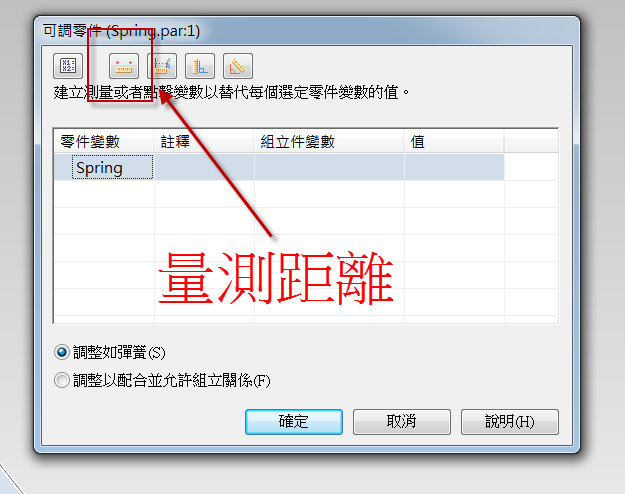

  • 此時會跳出可調零件視窗,選擇量測指令量測距離

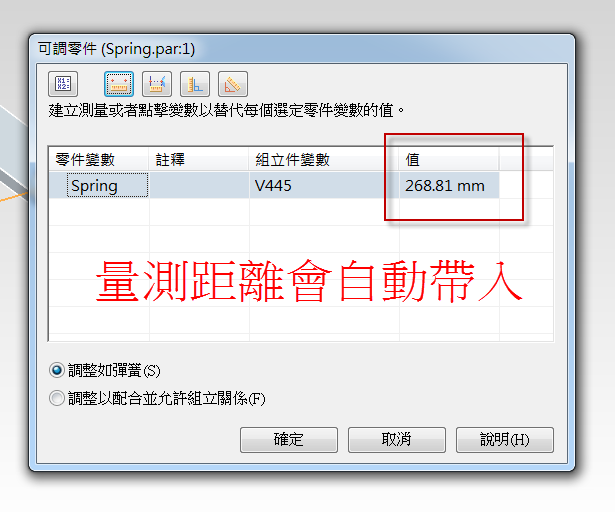

  • 量測好的數值會自動帶入

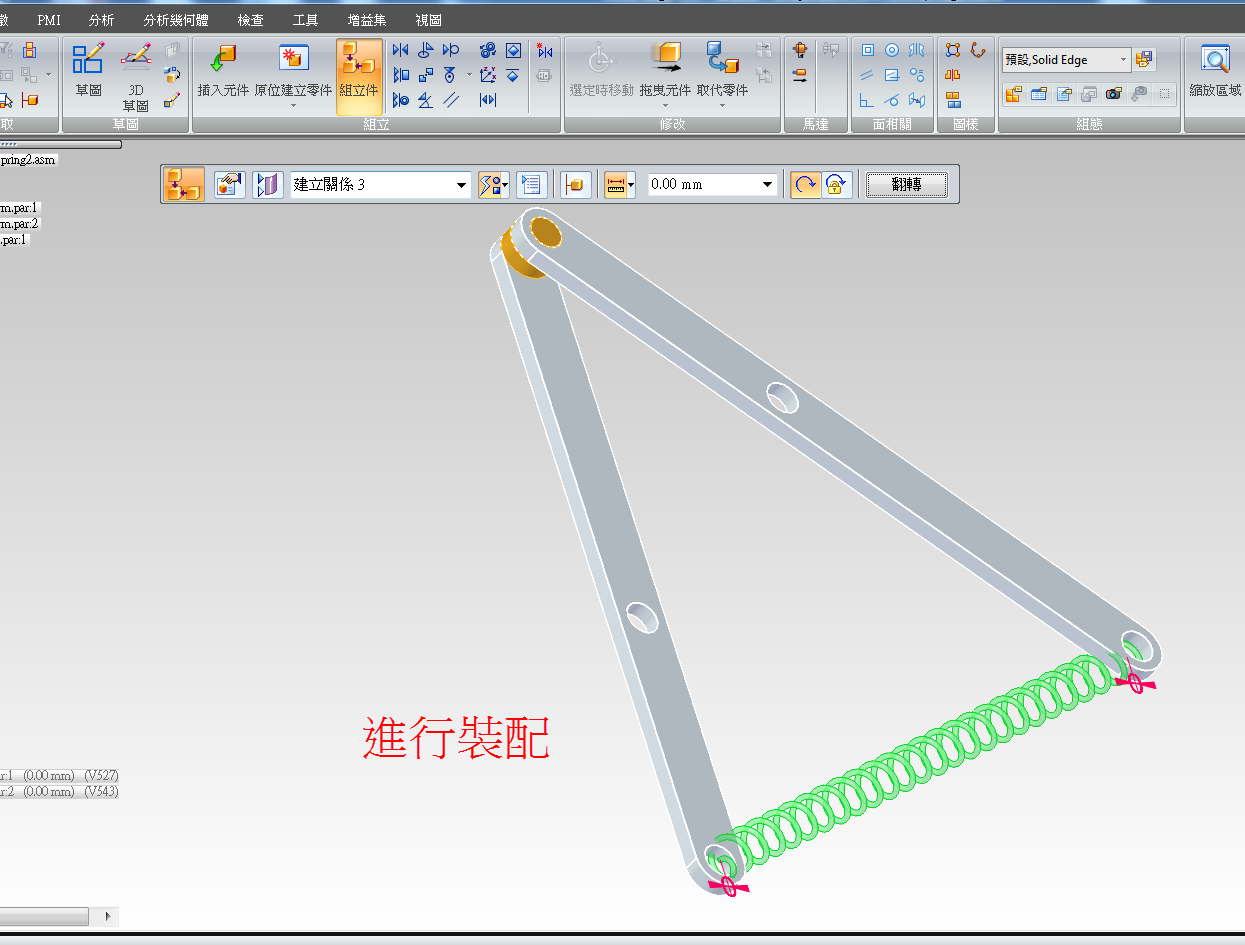

  • 進行裝配

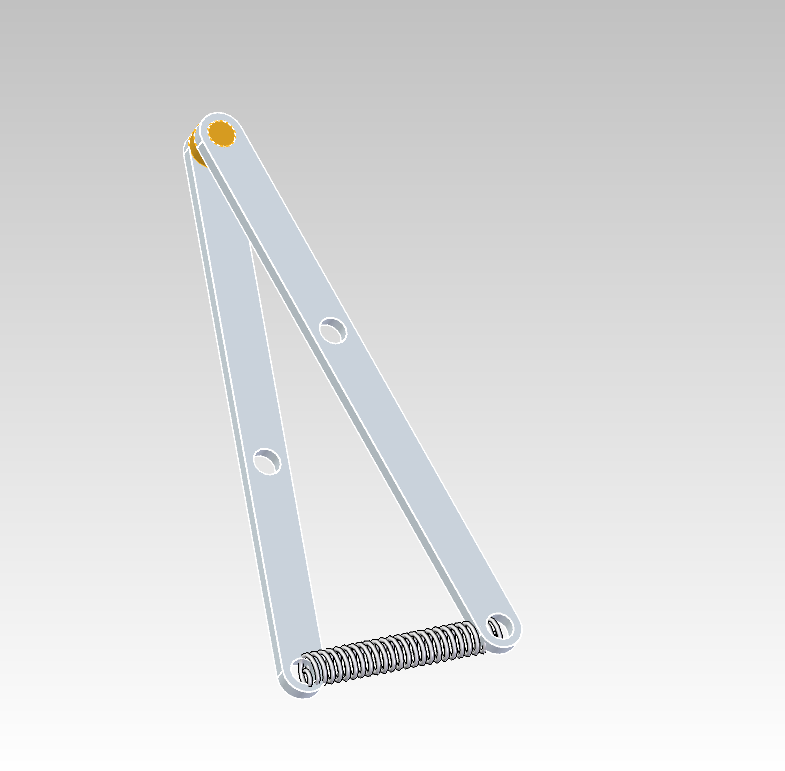

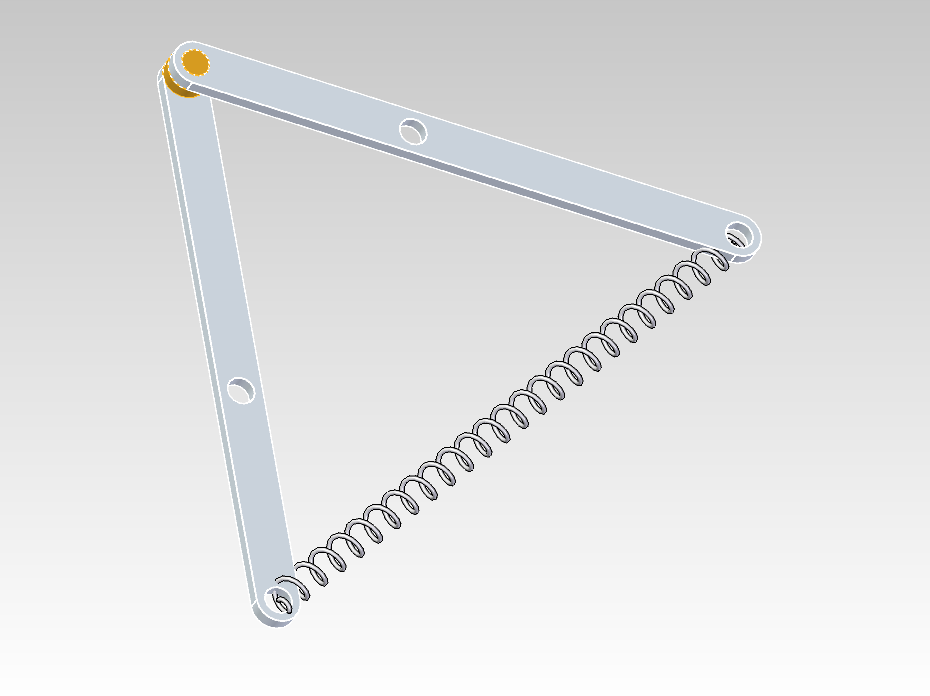

  • 改變零件的距離可以看到彈簧的變化

  • 林振煜 Bill Lin
