Solid Edge工程圖中,如何在標註上同時顯示公英制尺寸? – 2020/04/29

Posted by Monica
Category:

在Solid Edge「工程圖」中,一般標註尺寸只能顯示單一單位的尺寸,如何在標註上同時顯示公英制尺寸?

步驟1 步驟2 步驟3 步驟4 補充 VCR

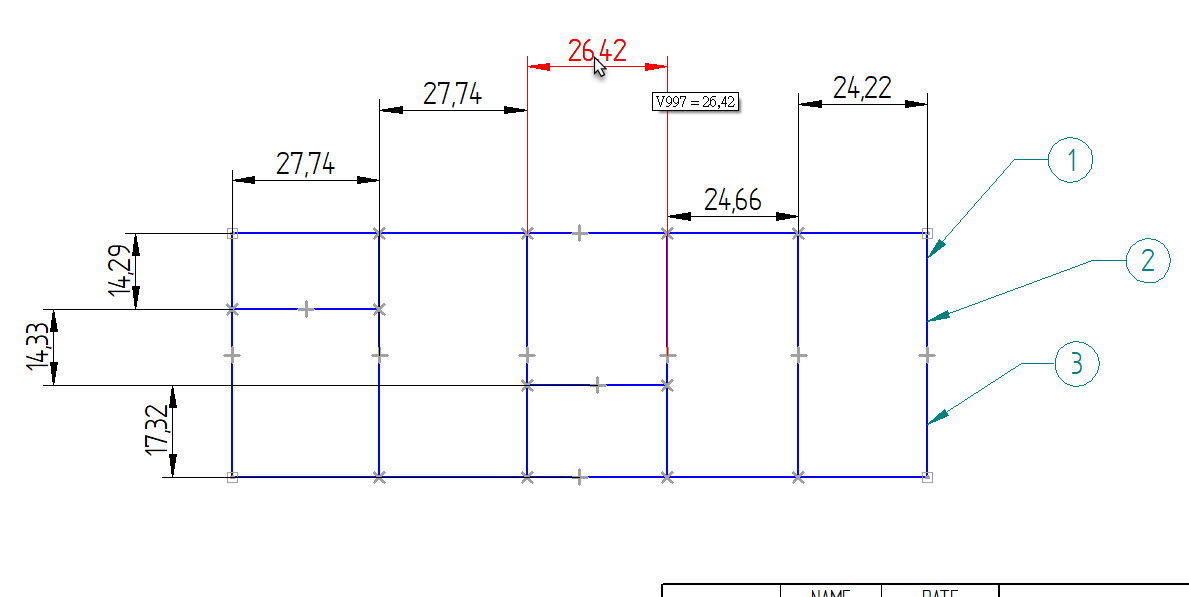

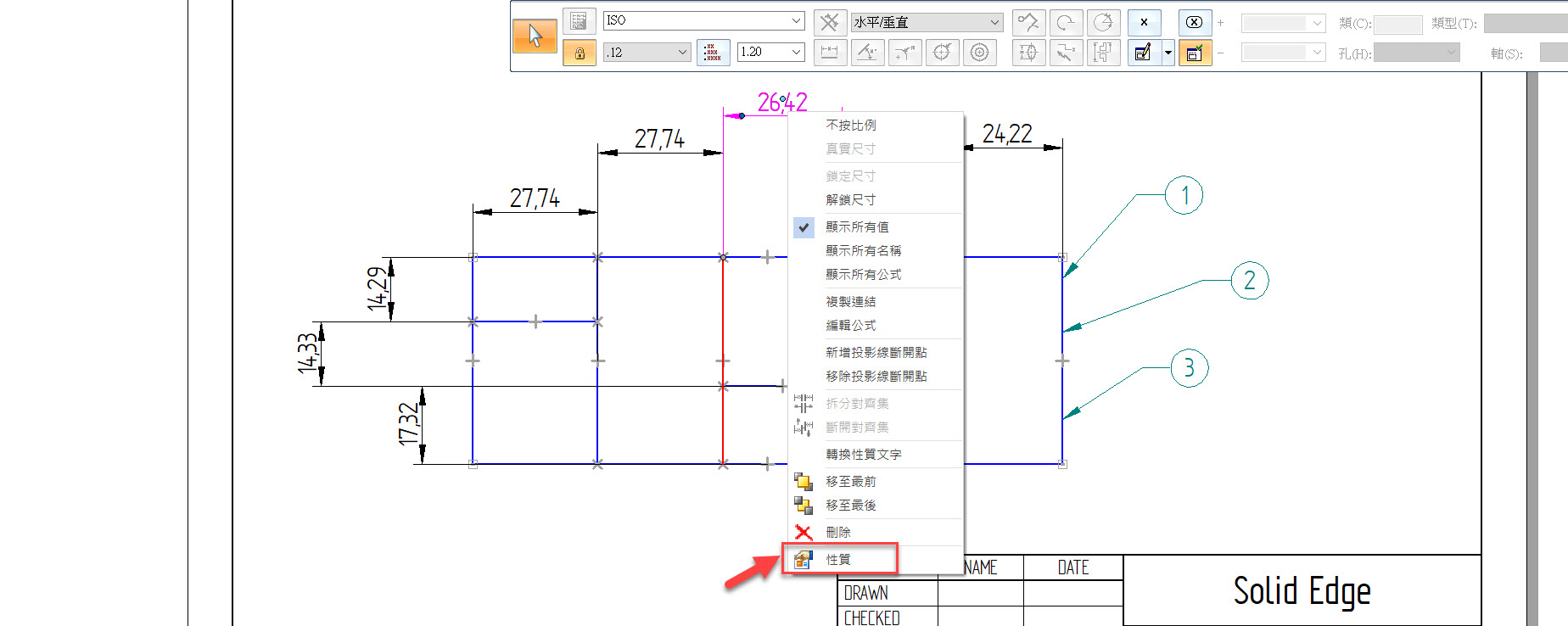

在工程圖環境中,點選尺寸右鍵。

性質。

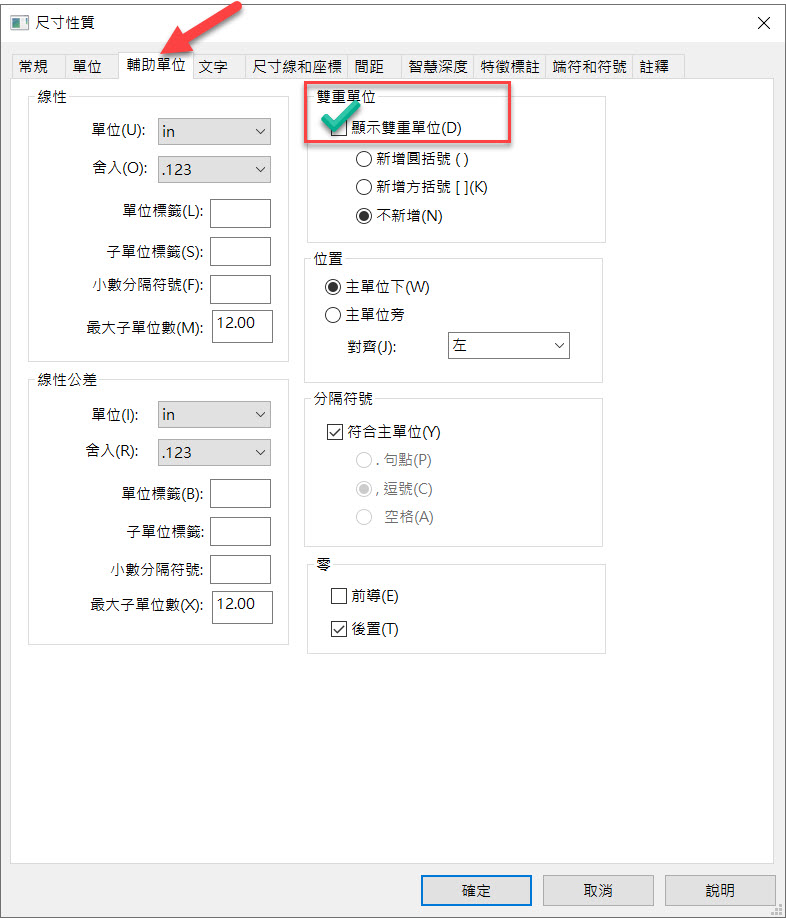

輔助單位→勾選【顯示雙重單位】

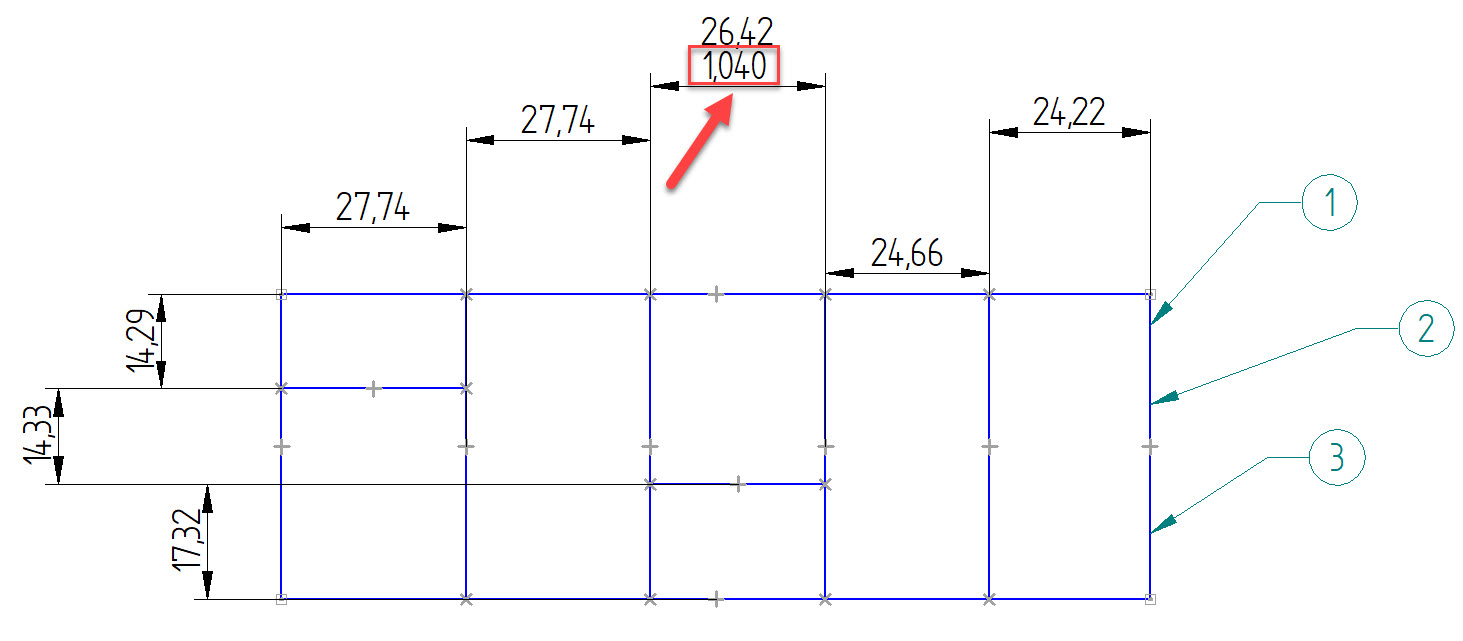

英制的尺寸就會顯示在下方。

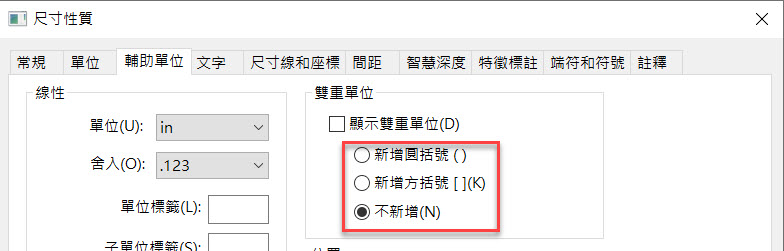

可以選擇雙重單位顯示方式

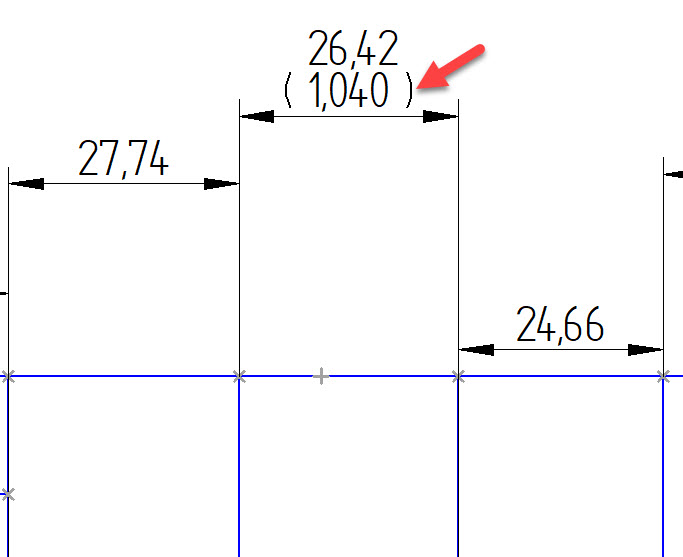

1. 新增圓括號()

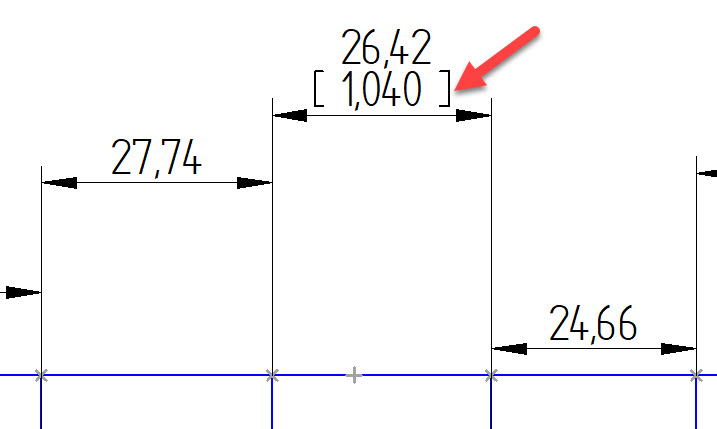

2. 新增方括號〔〕
