Solid Edge組合件中快速尋找零件方式 – 2015/04/10

Posted by Monica
Category:

以往在組合件中,有很多零件,但要找到相關零件,必須要了解整組架構才能找到,現在透過尋找功能,找到零件的所在位置及某一組結構下,也可以尋找相關屬性。

步驟1 步驟2 步驟3 步驟4 步驟5
在組立件中:

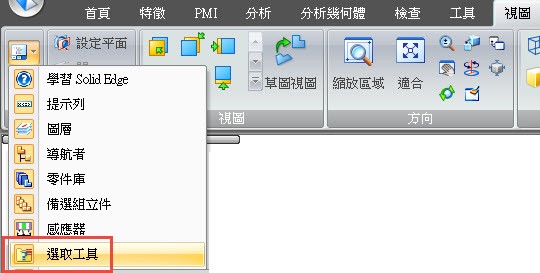

在介面上到視圖顯示窗格,並開啟選取工具浮動視窗
選取工具中,建立一個新查詢。

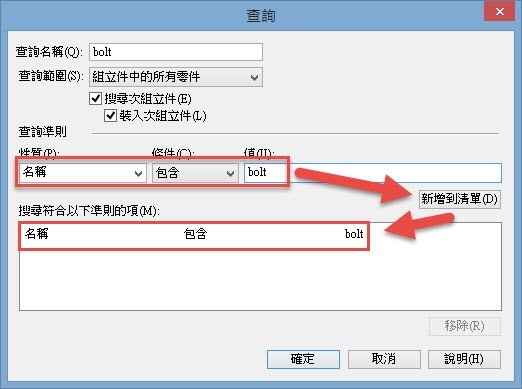

進入到查詢功能裡,給予查詢名稱,性質內容、值,選好後新增到清單
查詢性質中也可找到其他屬性內容

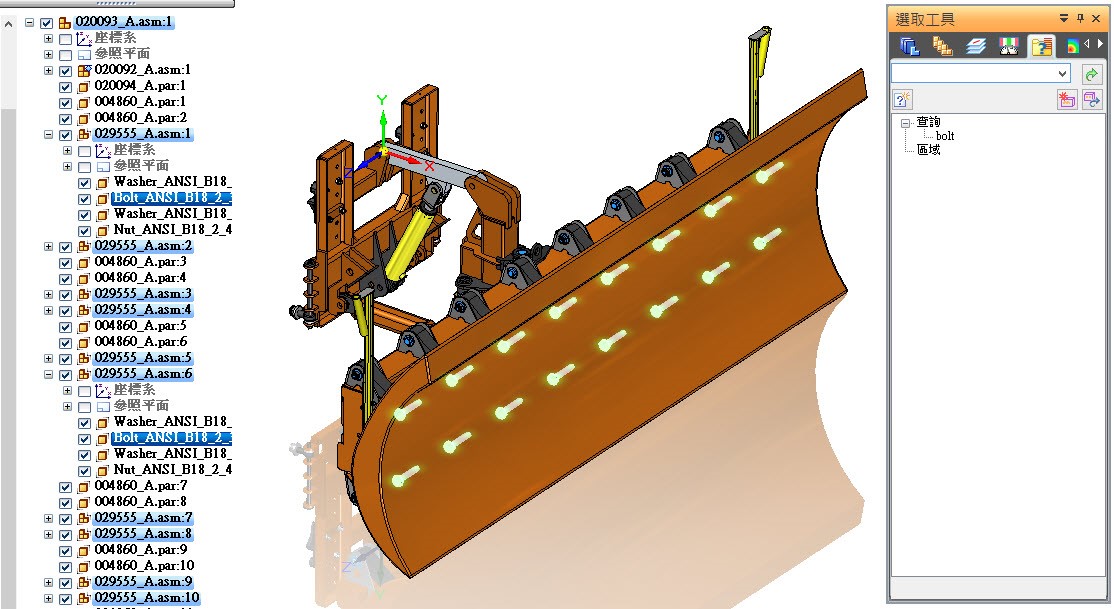

進入查詢工具中,點選剛剛設定的名稱,就可以找到相關零件所在的總組立件及次組立件或導航者的位置。

李俊達 Jimmy Lee
