Solid Edge 逆向工程_內部錯誤的排除方式 – 2018/03/09

Posted by Monica
Category:

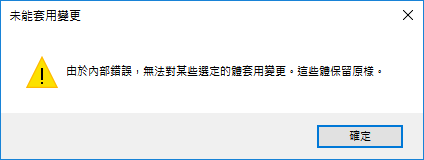

Solid Edge ST10內建了逆向工程的功能,可以快速地對STL格式做逆向建模操作,但偶有出現如下錯誤而無法進行鋪面的狀況… 而這又該如何解決呢?

步驟1 步驟2 步驟3

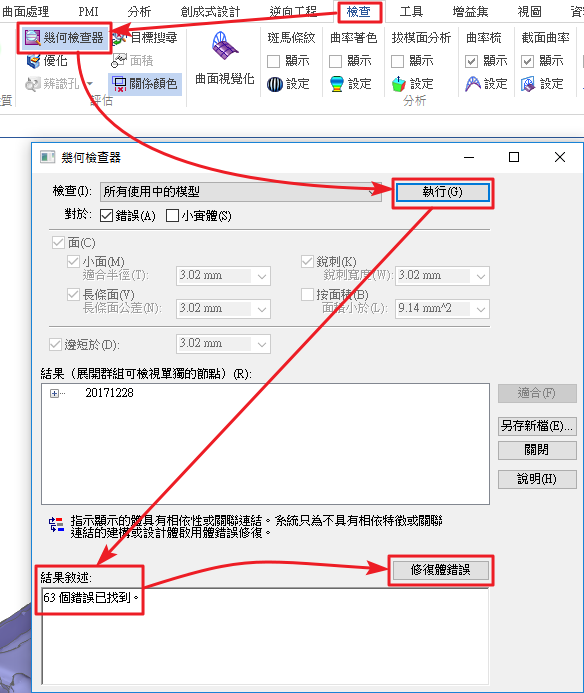

首先,透過幾何檢查器的功能,檢查模型上的錯誤在哪裡。

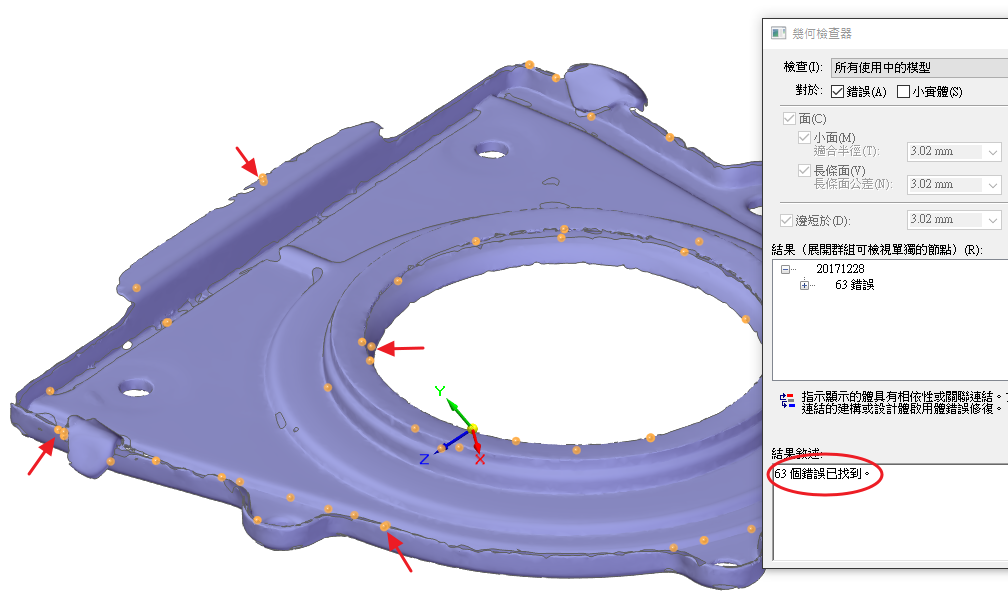

系統會將所有找到的錯誤以橘色圓點標示出來,而這些就是掃描進來的STL檔案中造成模型幾何錯誤的三角網格面的所在處。

系統會將所有找到的錯誤以橘色圓點標示出來,而這些就是掃描進來的STL檔案中造成模型幾何錯誤的三角網格面的所在處。

呂哲安 Andy Lu
