Solid Edge 壁厚分析 – 2021/01/22

22
一月
Posted by Monica
Category:
無迴響

Solid Edge 在針對產品壁厚強度這議題時，可以透過壁厚分析功能來檢查，以便修改模型與3D列印。

此功能是利用劃分網格方法來分析壁厚。

步驟1 步驟2 步驟3 步驟4

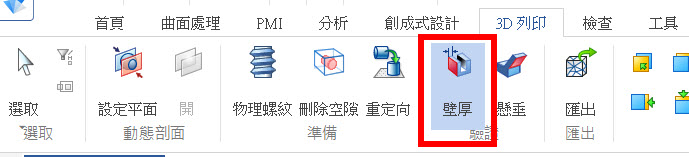

點選指令，「3D列印」頁籤→「壁厚」。

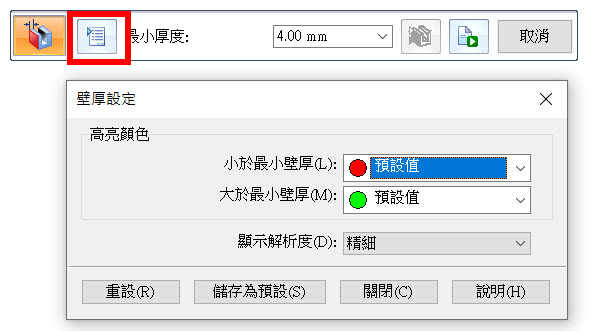

可先進入「壁厚設定」，選擇檢視壁厚顏色與顯示解析度。

輸入最小厚度。

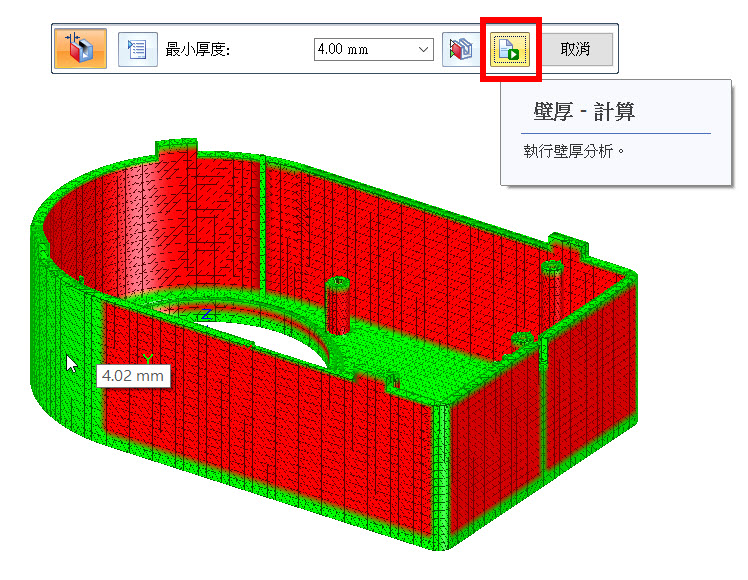

「壁厚-計算」，依照顏色來辨識，亦可移動滑鼠至各個模型點位，顯示出相對厚度。…(完成)

楊淳如 Amy Yang
