Teamcenter使用技巧分享 – 2017/09/29

九月

Posted by Monica

Category:

在Teamcenter中，可以透過預先組裝好BOM內的零件關係，讓Solid Edge開啟後針對組裝關係自動組裝，設計開發人員只需要將模型做微調即可，達到零件重用率，
注意：此狀況適用已有組立關係存在的零件、組立件。

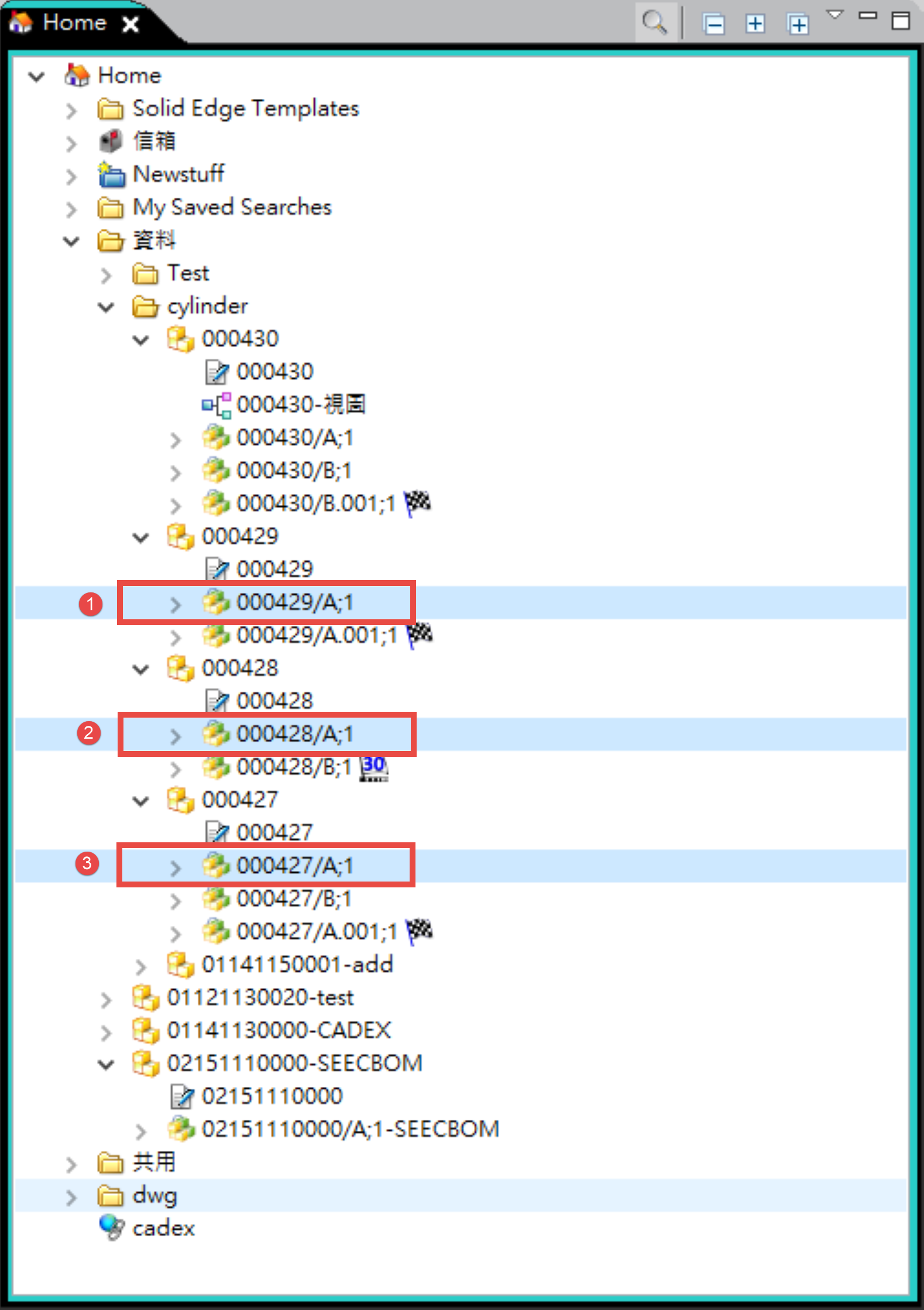

首先選取需要放入新BOM表裡的零件，選擇複製。

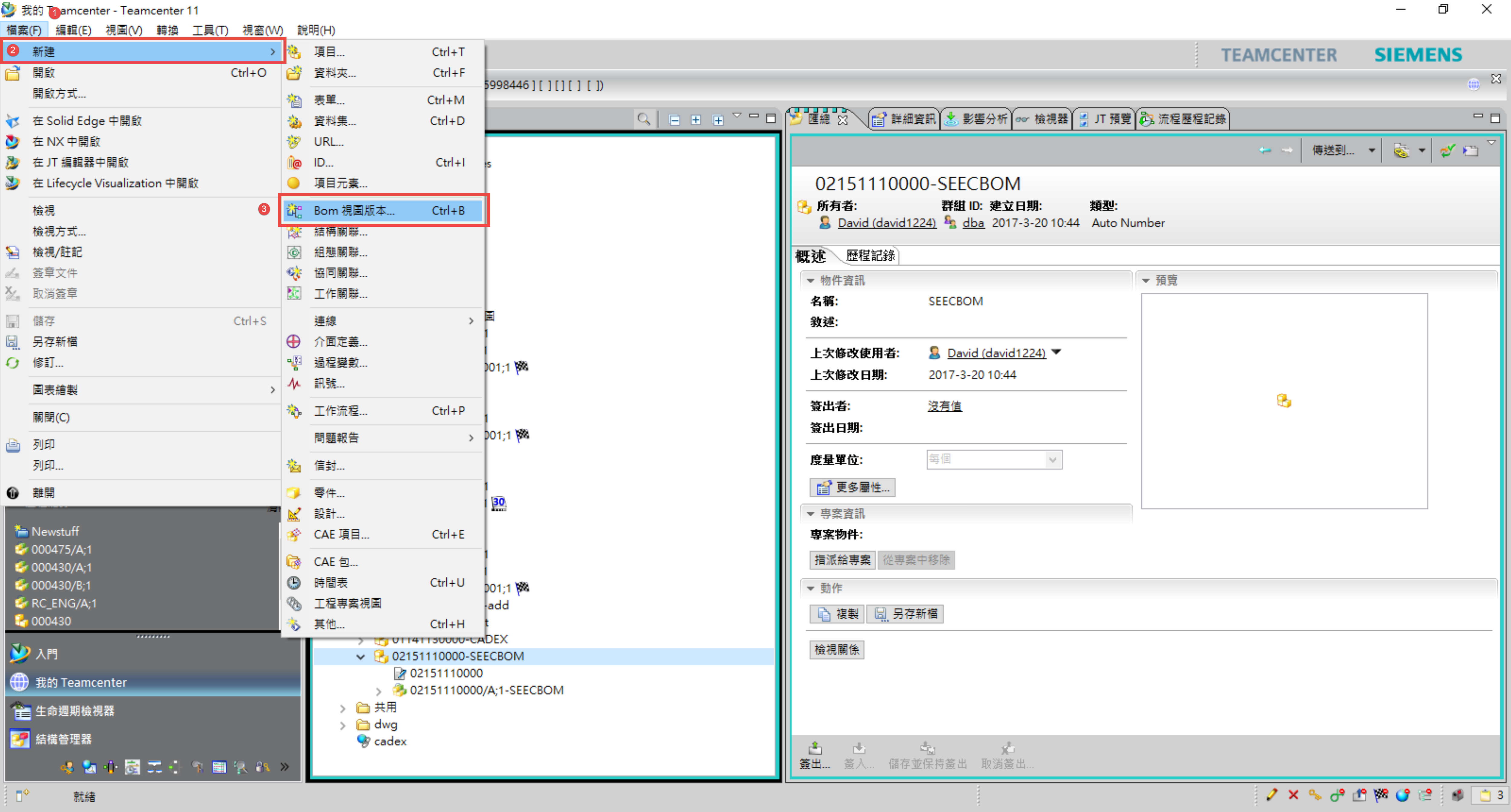

點選要新增BOM視圖的項目，在新增BOM視圖。

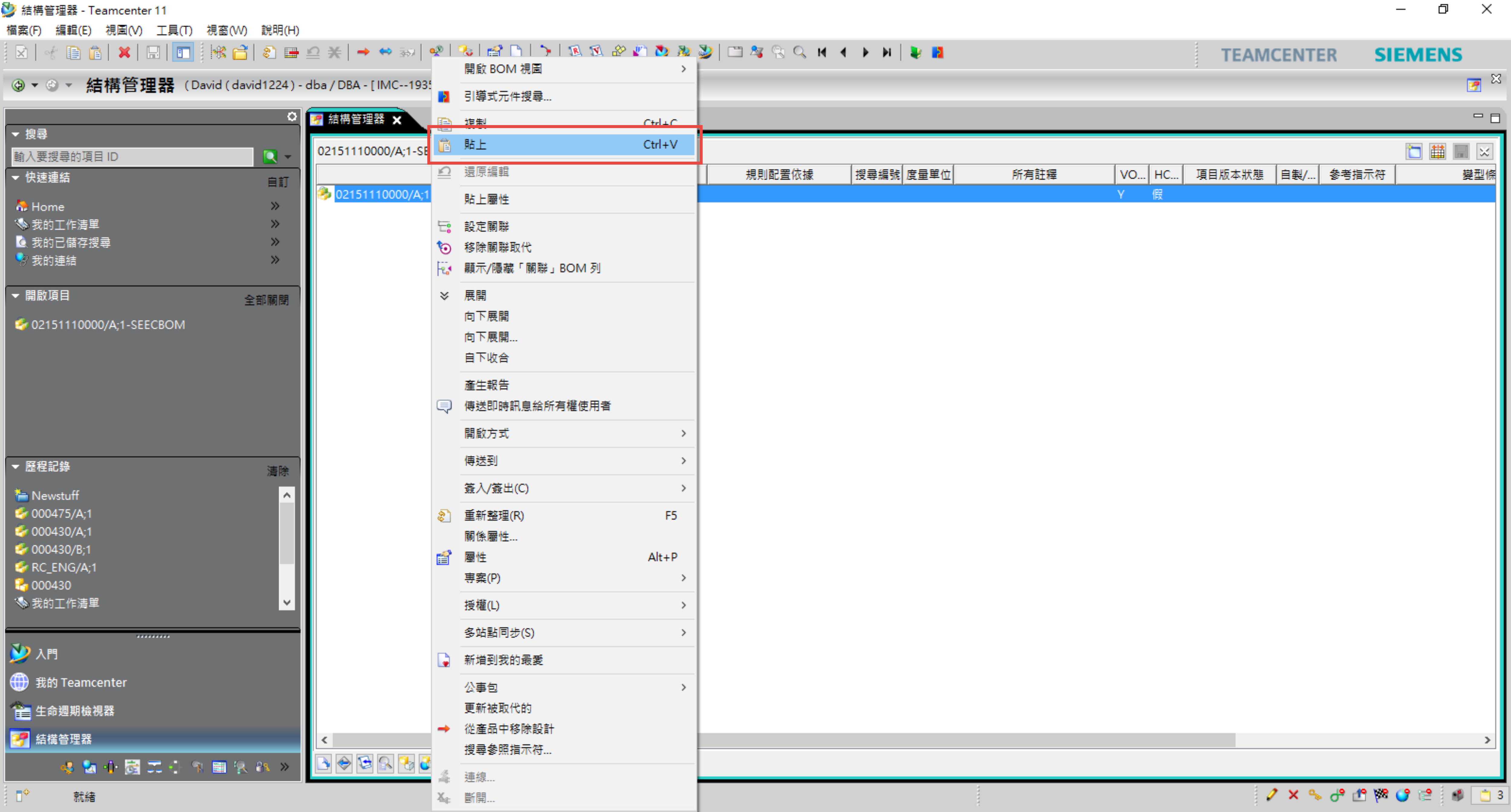

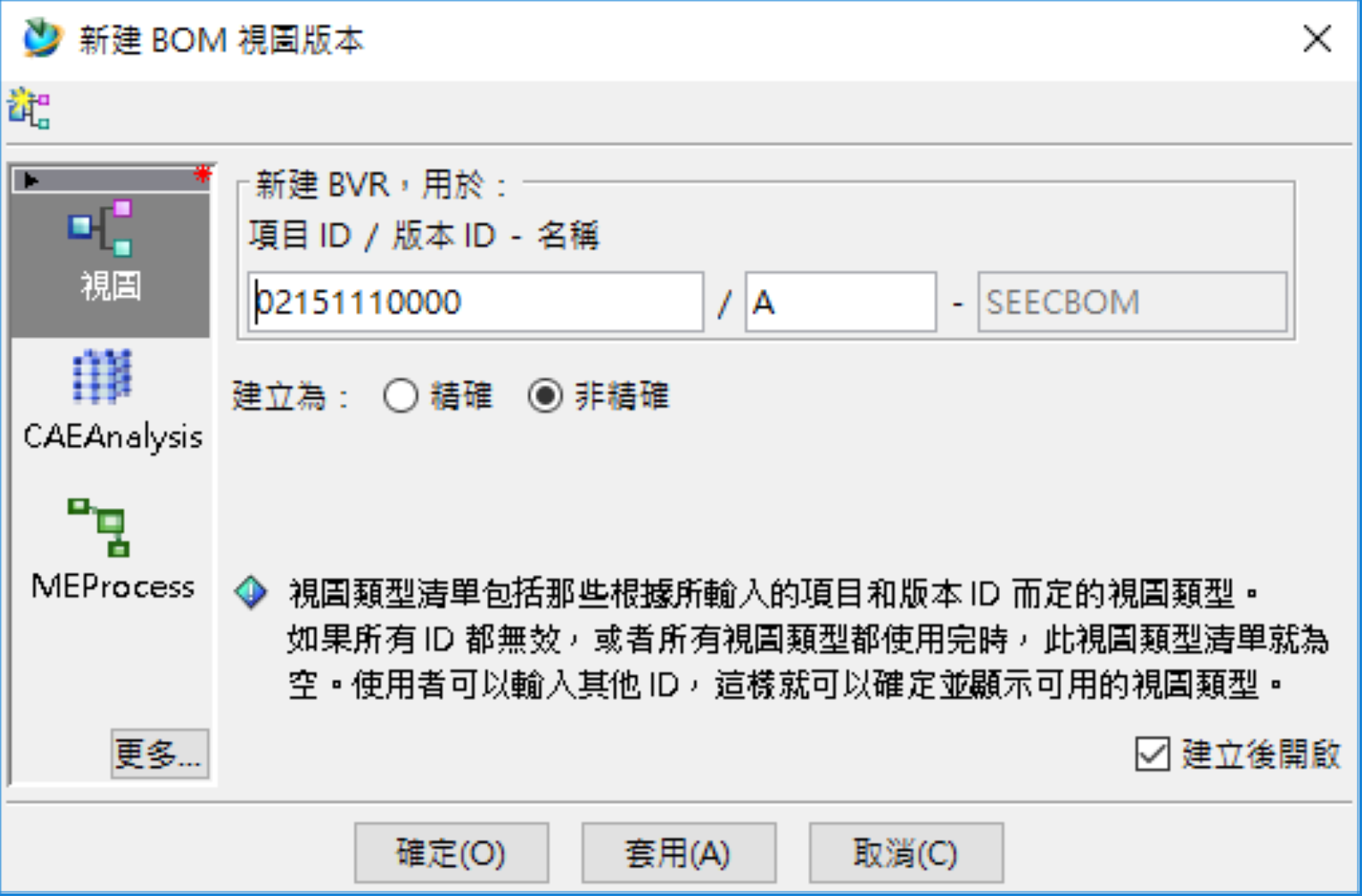

填選資訊後選擇確定，並開啟結構管理器，將剛剛所複製下來的零件貼上。

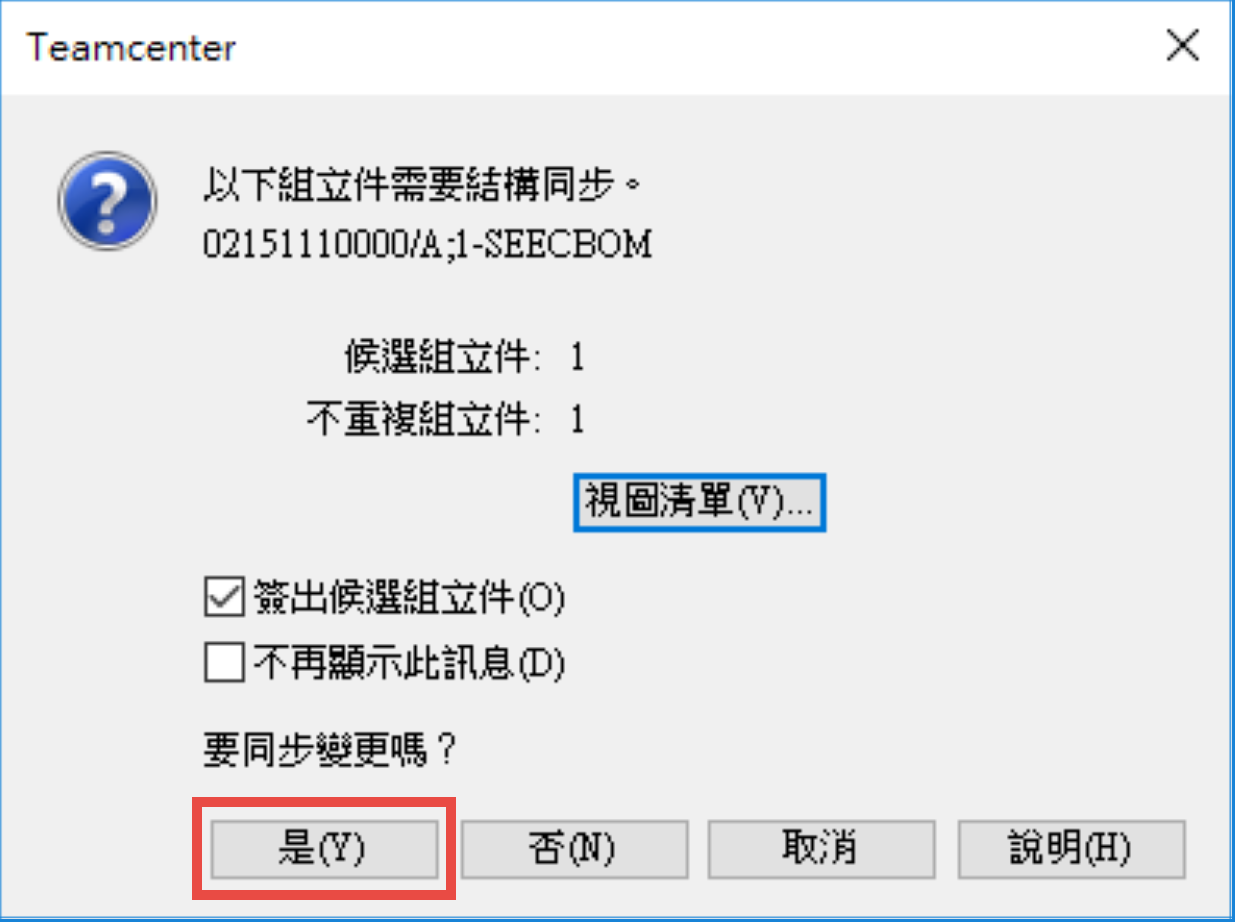

儲存生成的BOM視圖後，用Solid Edge開啟會挑出提醒視窗，請選擇是

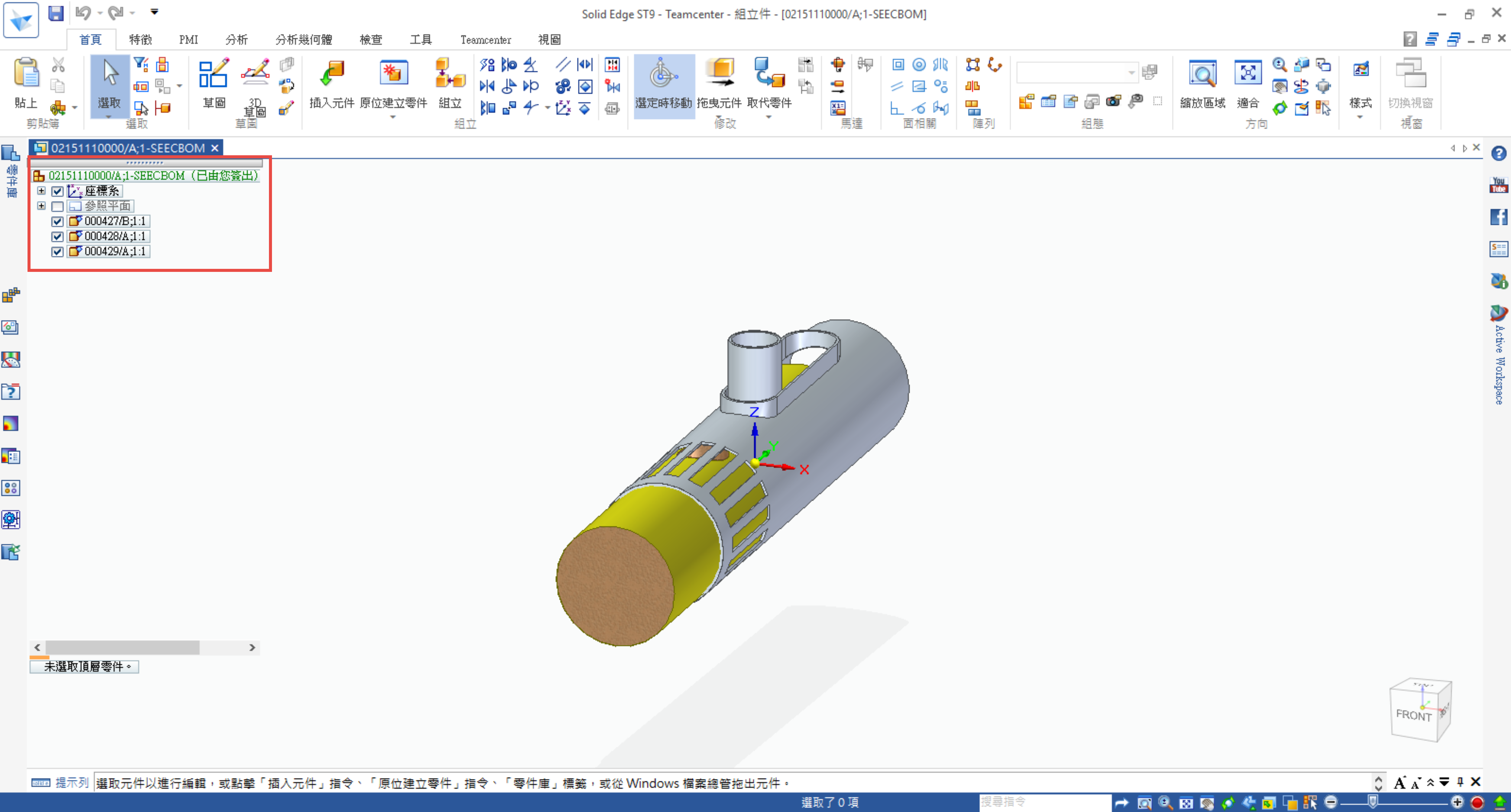

零組件就會自動裝配，設計開發人員僅需微調組件形狀即可

蔡仕恒 David Tsai
