Solid Edge 利用分離線段建構新草圖 – 2020/09/24

Posted by Monica
Category:

在進行DWG圖檔建構成3D模型時,若遇到高低差比較多的模型,往往需要建立很多的平面後再將草圖投影到平面。而在Solid Edge的同步建模中,可以利用將草圖線段拆離的方式快速的建立出新草圖,大幅的縮短繪圖時間。

步驟1 步驟2 步驟3 步驟4 步驟5

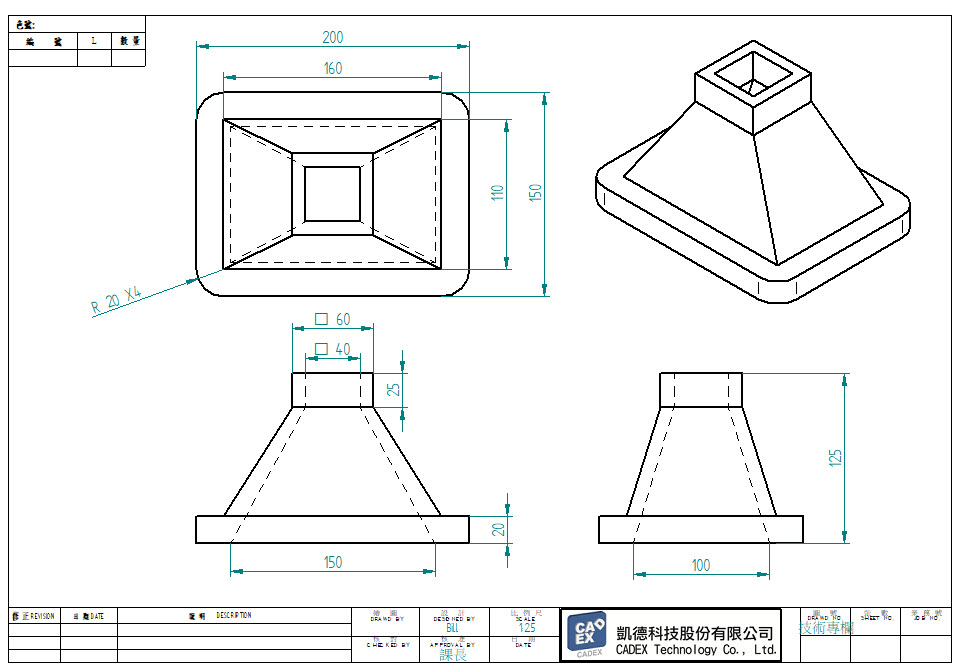

需先在Solid Edge中使用「工程圖範本」開啟DWG檔案。

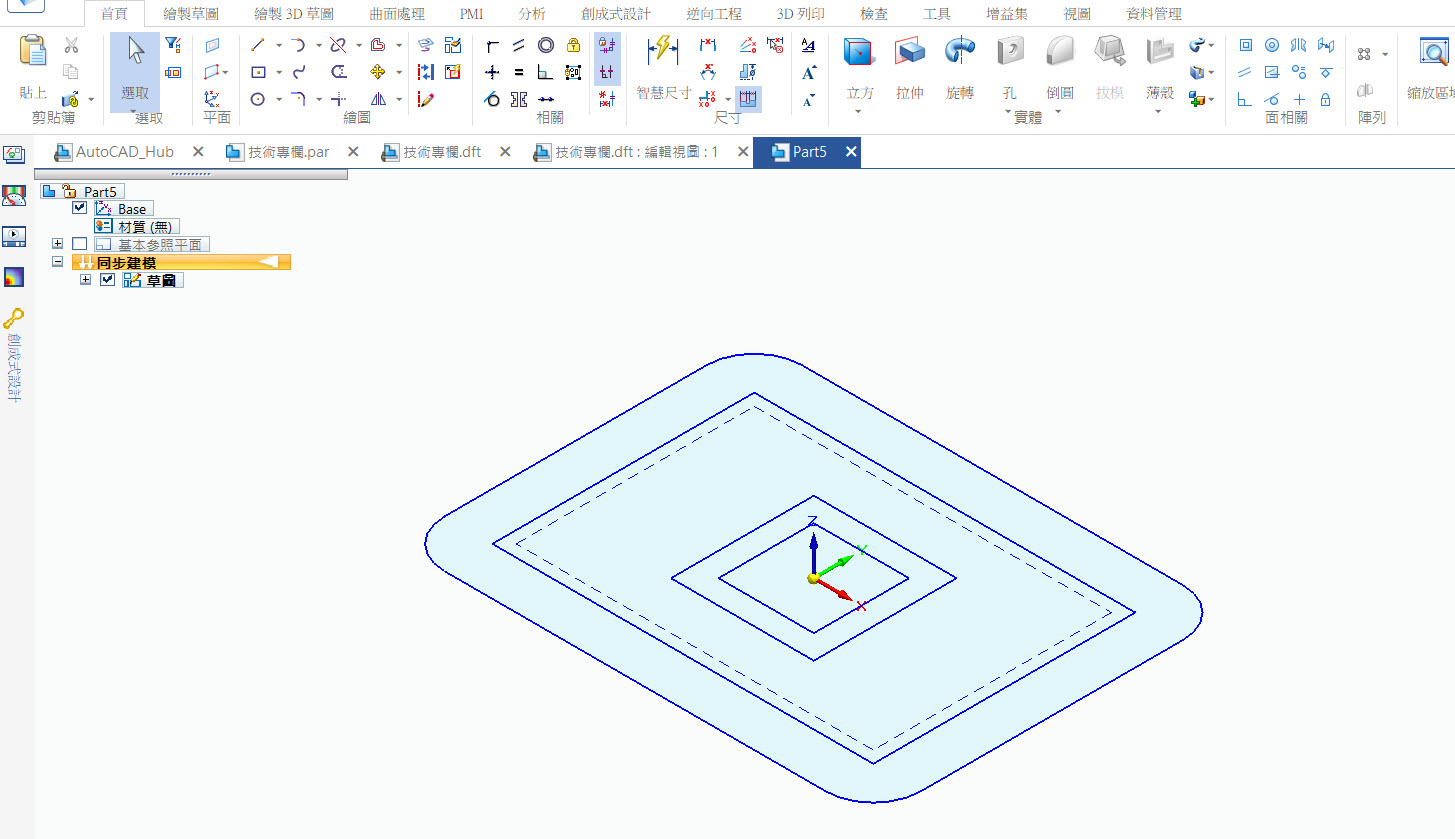

新建零件後,將所需的視圖複製於平面上。
※注意如果DWG視圖為圖塊的話,必須先解塊才能進行複製。

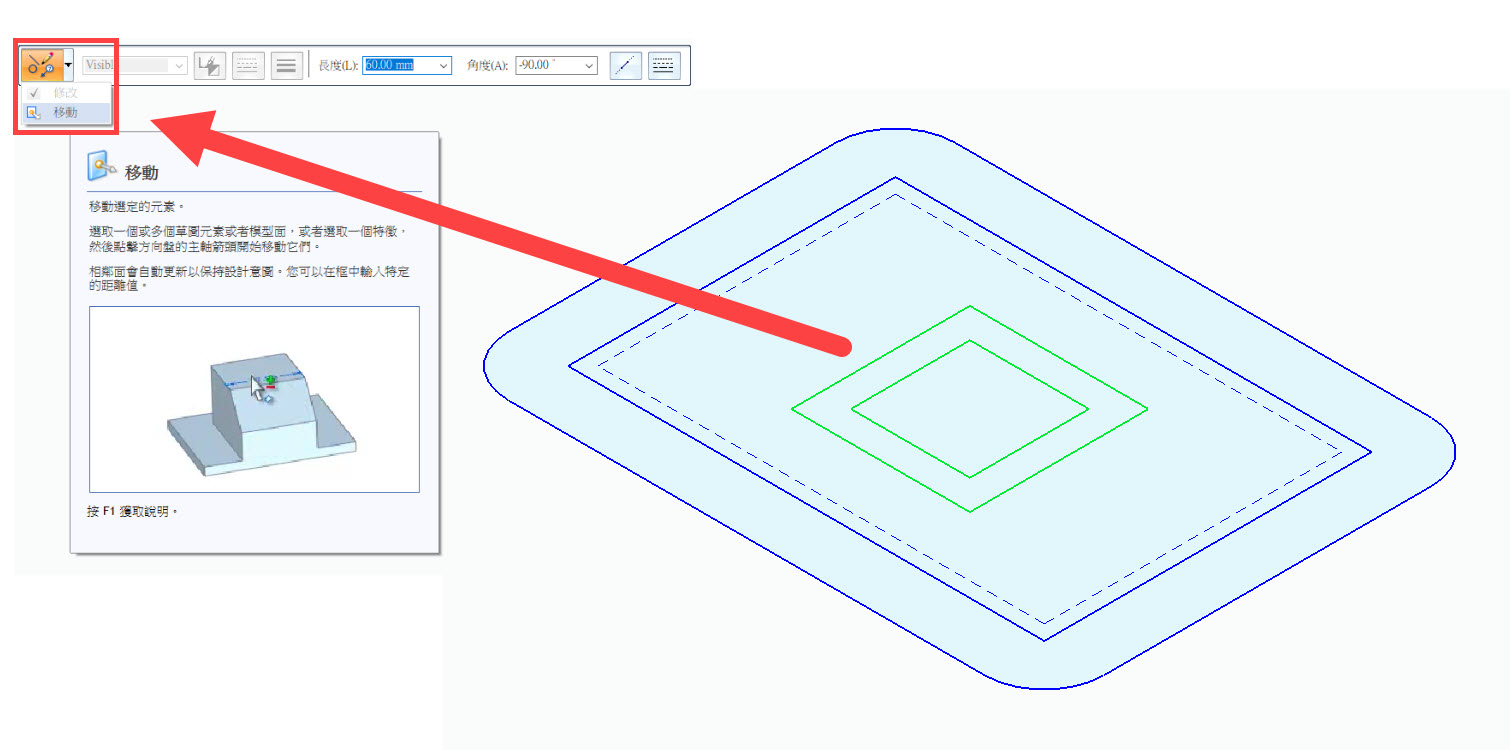

將欲拆離的線段選取後,把出現的工具條最前面小箭頭打開,選擇「移動」。

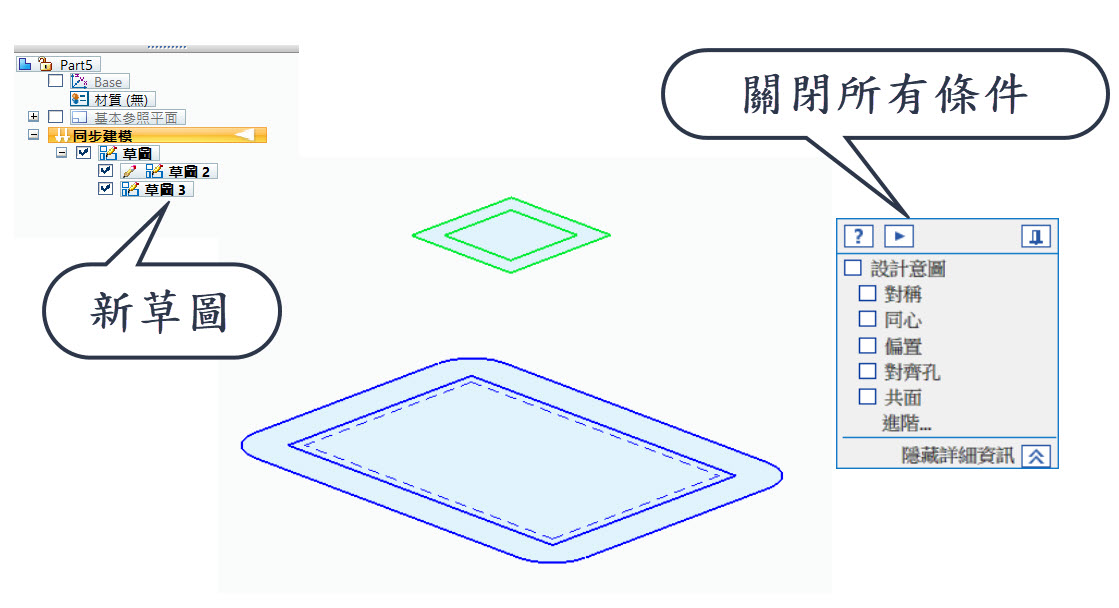

使用「幾何控制器」將線段調整至所需高度,「設計意圖」有可能造成影響建議直接將所有條件都關閉,此時可以看到「導航者」中即建立了一張新草圖。

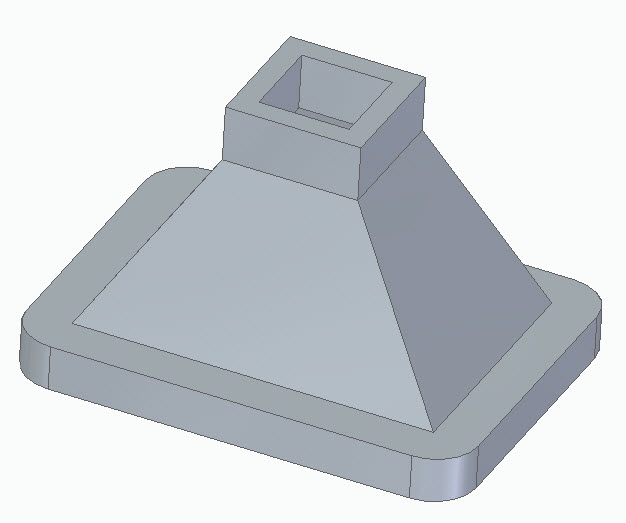

重複上述動作,即可快速得到所需草圖建構成3D模型。
