NX 建立3D模型刀具 – 2019/04/02

Posted by Monica
Category:

在加工時,常會碰到需要繪製 “成型刀具”,要如何將繪製好的3D模型刀具,進而在NX編寫工序時將成型刀具設定應用,可參考以下設定。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9

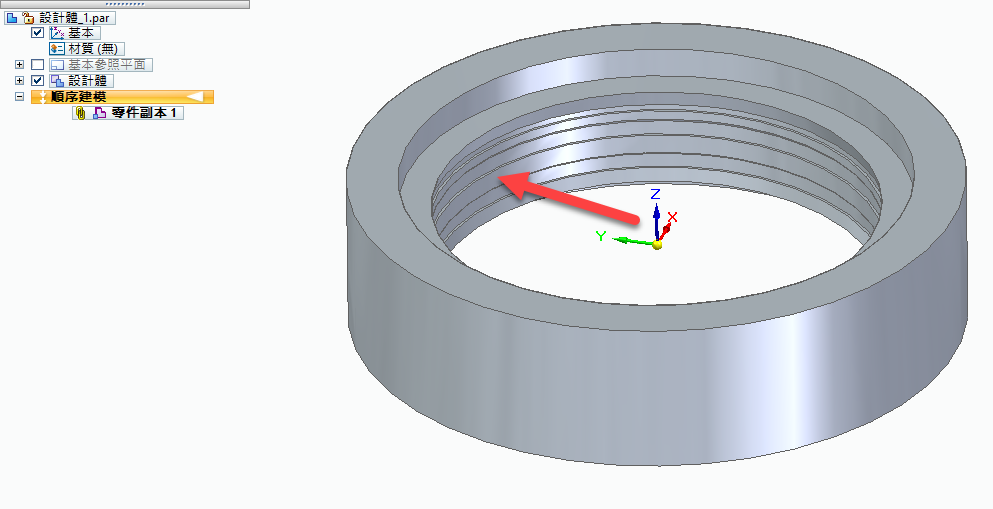

用Solid Edge開啟模型,箭頭處為需製作成型刀之外型。

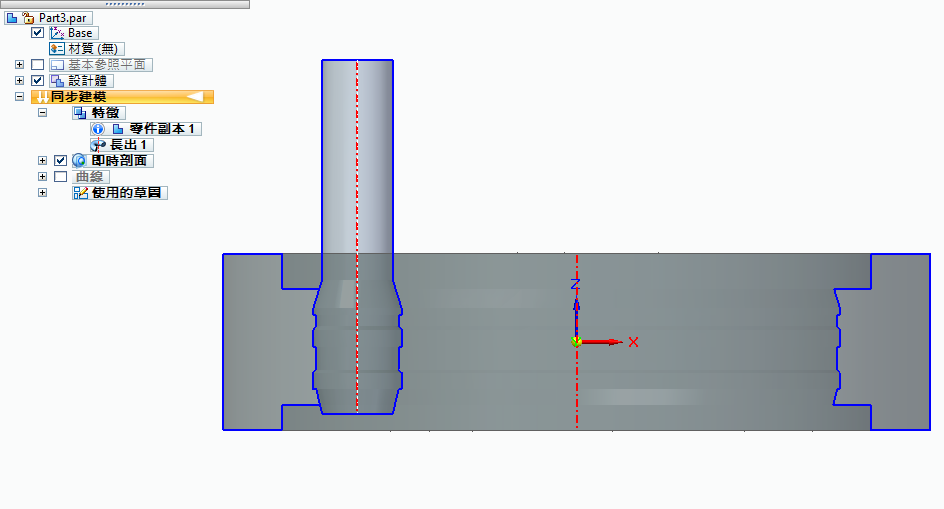

擷取所需線段建立成型刀。

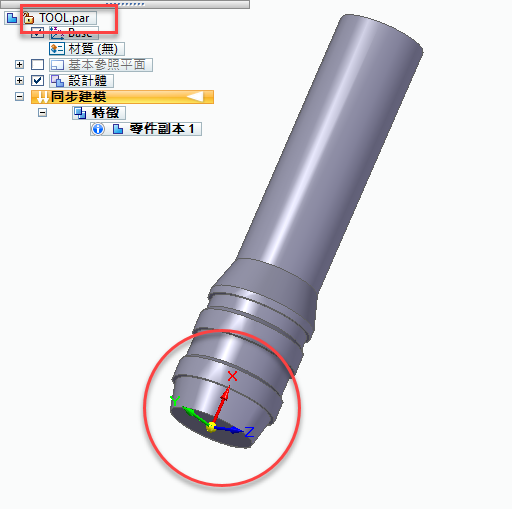

建立成型刀後將刀具模型移動至工作座標原點對齊圓心X軸向上為刀具軸心,再將檔案另存新檔並命名。

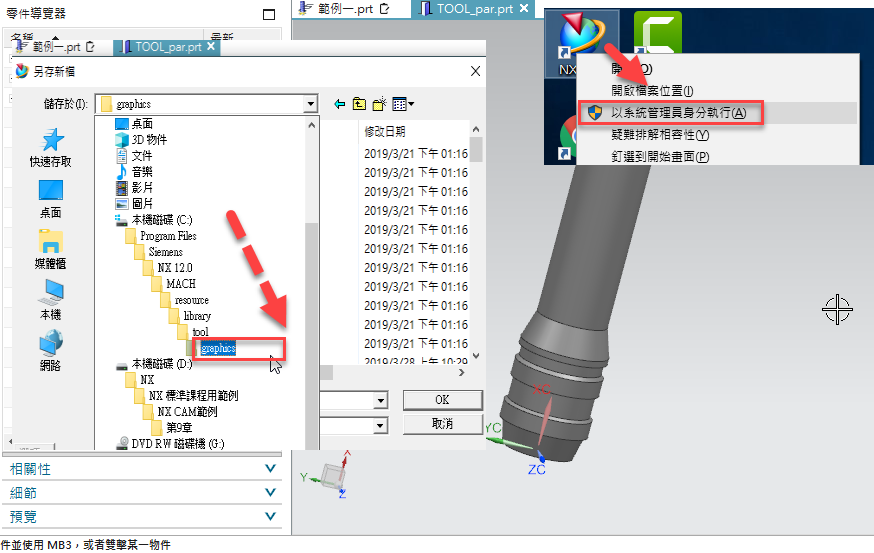

將檔案在NX中開啟,須注意開啟NX要用系統管理員身分執行,將檔案依照以下路徑另存新檔,存檔位置為graphics,依照個人習慣檔案命名。

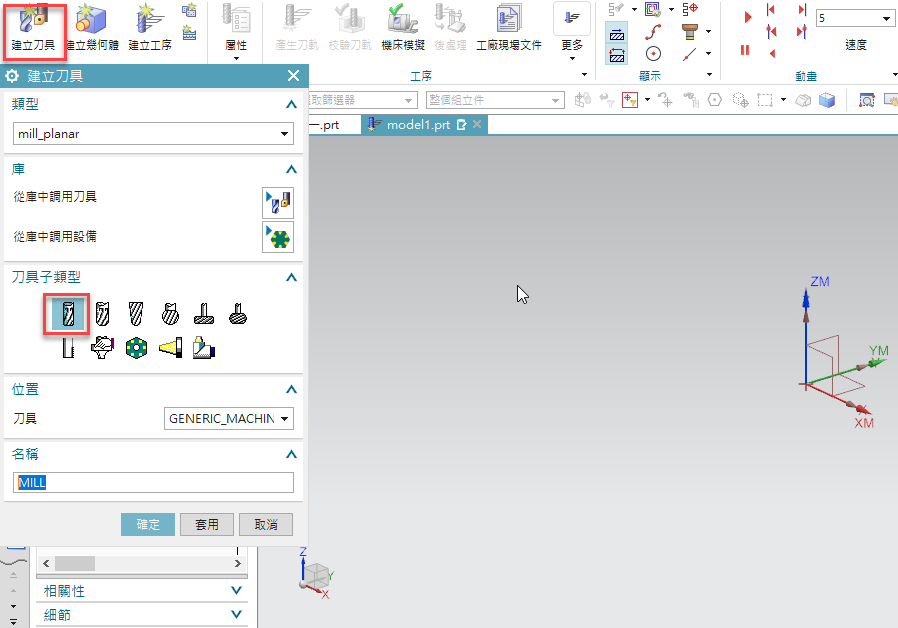

在開一新空白範本,建立一支新刀具。

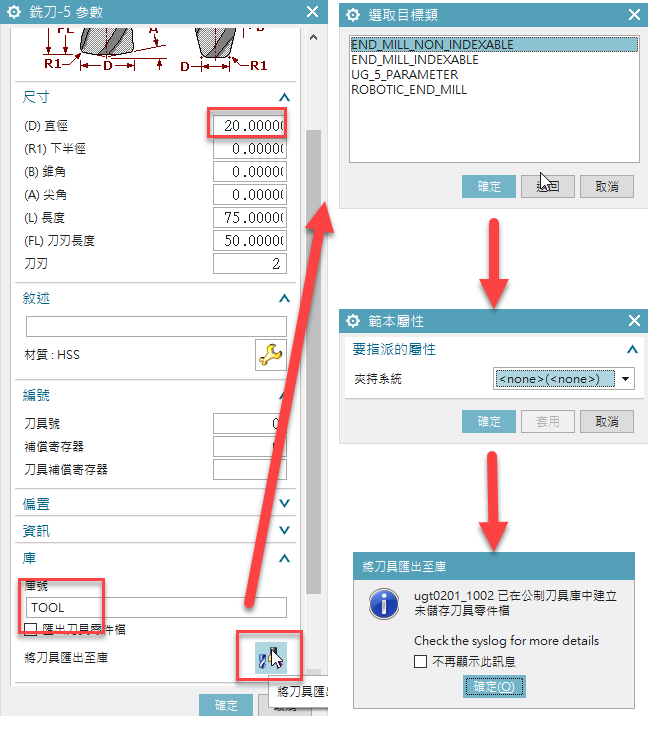

設定一刀具直徑為與成型刀相同直徑,再將刀具匯出至庫,輸入與圖檔相同名稱之庫號,於刀具庫建立新刀具。

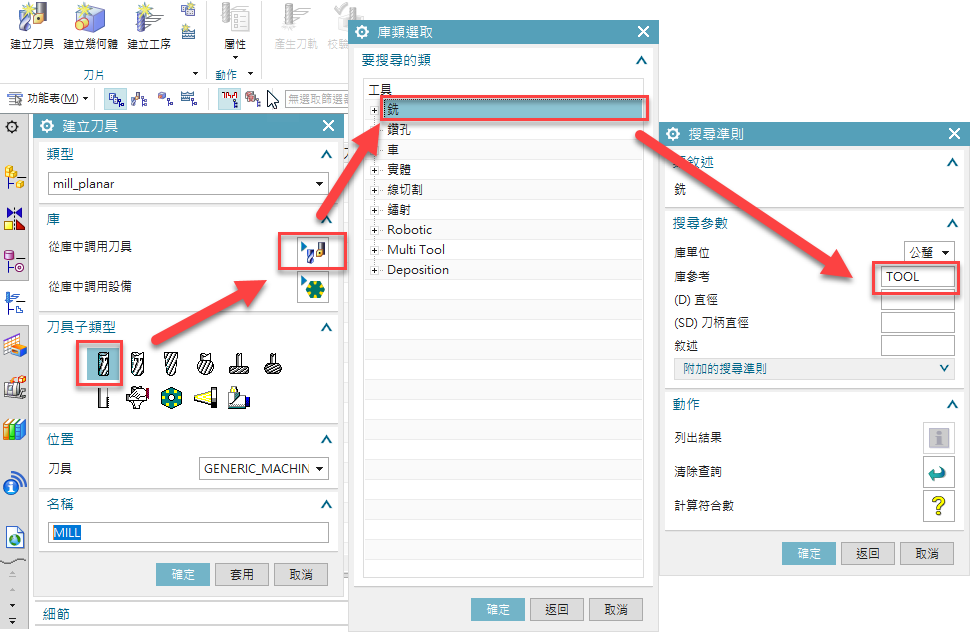

再建立一新刀具,從庫中調用刀具,選取刀具類別,庫參考搜尋成型刀檔名

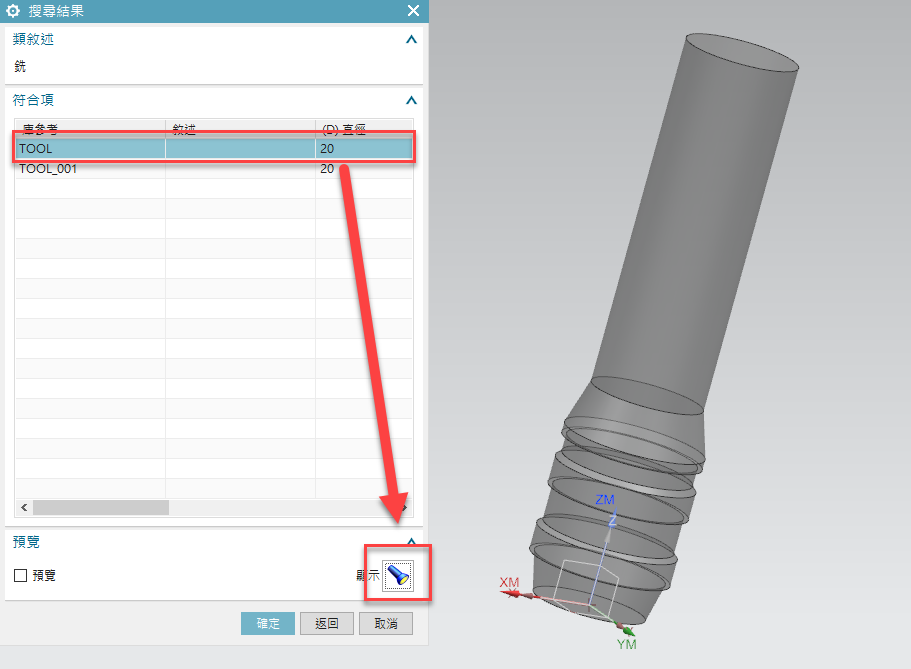

搜尋結果選擇成型刀檔名刀具,於下方顯示即可預覽,確定後即可使用此刀具。

使用成型刀編寫程式,模擬刀路時刀具顯示原端銑刀,切換至組立件即可顯示成型刀。 ...(完成)
