Moldex3D為全球塑膠射出成型產業中的CAE模流軟體領導品牌

以最先進的真實三維模擬分析技術,幫助全球各產業使用者,解決各種塑膠產品設計與製造問題,縮短產品上市時程,最大化產品利潤。

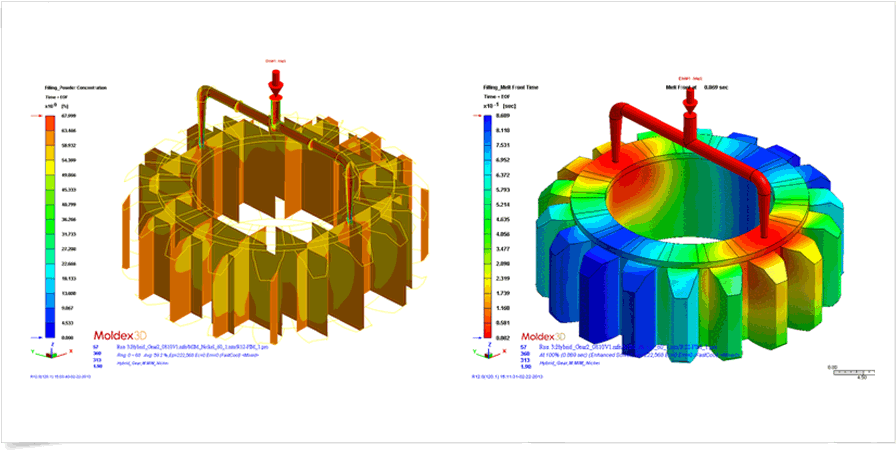

pim

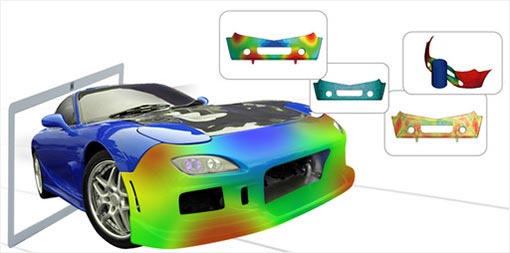

gf

Moldex3D完整提供各個設計階段所需要的不同分析工具

Solid/Shell:高階的塑膠射出成型工程分析與優化軟體,對各種先進製程均提供深入完整的分析功能。

Solid (實體)

  • 適合精密性零組件或研究型案例
  • 使用者無須簡化模型,即可直接分析實體模型
  • 針對粗厚件、厚件差異大、難以定義中間面、或具有相當複雜幾何圖案的塑件,效果更為顯著
  • 能針對熱塑性原料的射出成型程序,進行塑膠充填保壓、成型冷卻、纖維配向及塑件翹曲…等模擬
  • 可搭配特殊模組模擬多材質射出成型(MCM)或反應射出成型
  • 可橋接一般結構分析軟體,讓使用者評估製程材料對塑件結構交互作用的影響

Shell (薄殼體)

  • 適合大產品件且可以快速獲得分析結果
  • 兩萬薄殼網格約需30分鐘可獲得分析結果
  • 可驗證設計的可重複性
  • 能針對熱塑性原料之射出成型進行模擬塑膠充填與保壓、成型冷卻、纖維配向及塑件翹曲
  • 另外搭配特殊模組,模擬氣輔射出成型(GAIM)、多材質射出成型(MCM)以及反應射出成型(RIM)

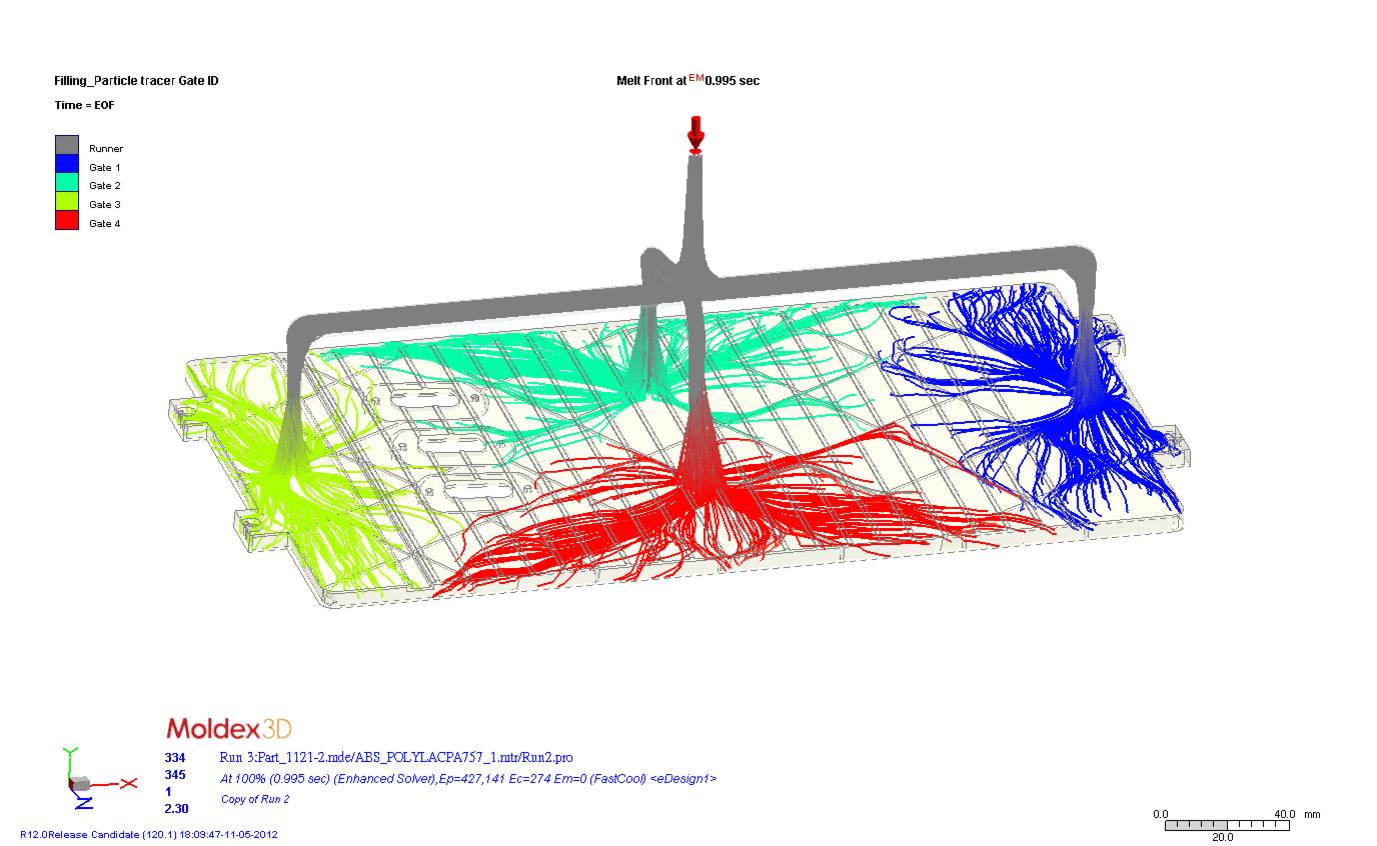

eDesign(塑膠模具設計):產品與模具設計工具,方便模具設計者在模具加工前快速進行驗證。
  • 適合中小型產品分析。網格建構時間短且學習效率快,分析無需仰賴太多 人工處理時間
  • 網格建構時間約在10分鐘以內,分析時間視網格元素多寡與電腦性能而不同
  • 自動將實體CAD模型轉換為真實三維分析資料,節省大量的網格前處理時間
  • 高效能多核心平行計算技術
  • 預先察覺問題,優化設計方案

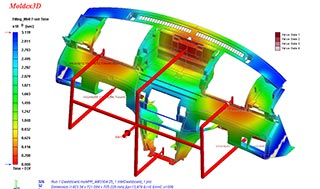

ku
eXplorer (塑膠零件設計):直接附加在各種主流CAD軟體的操作介面,設計者可直接進行流動分析。
  • 完全整合於主流CAD,不需要任何教育訓練
  • 高效能三維實體平行計算,最高可同時使用四核心
  • 自動化網格產生技術
可以整合的CAD

Solid Edge(Parasolid)、NX (Unigraphics NX)

模擬哪些製程

熱澆道、嵌件成型、快速模具溫度加熱冷卻成型技術、射出壓縮成型、氣體輔助射出成型、流體輔助射出成型、反應射出成型分析、微電子元件塑膠封裝、雙料共射射出成型、加纖塑料射出成型、微細發泡射出成型、金屬脫蠟精密鑄造、異型水路

特色:
  • CAD嵌入式前處理
  • 高級自動3D網格引擎
  • 高解析三維網格技術
  • 高效能平行運算
Moldex 3D 網格:

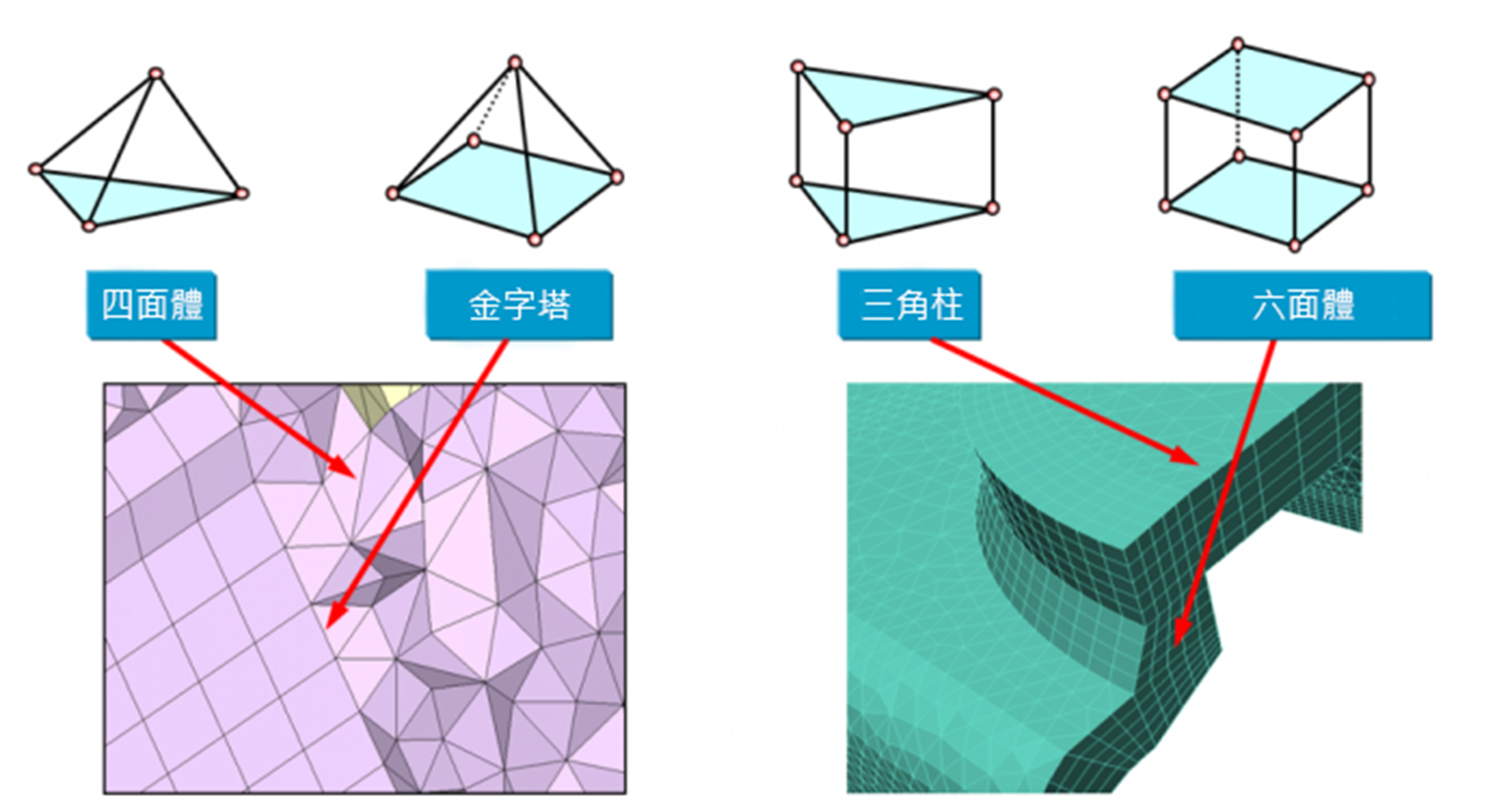

Moldex 3D 網格支援各種不同的網格類型,包括 2D 三邊形及四邊形網格、3D四面體、棱柱體、六面體、voxel (brick)和金字塔型網格。 Moldex 3D 網格提供多種主流網格方法:純三邊形表面、以四面體為主的表面網格;純四面體網格、邊界層網格、純voxel網格、混合式實體網格及中間面簡化網格。客戶可從中選擇符合自己的特殊模擬需求來建立網格模型。

Cover_Moldex3D-1
設計驗證
(eDesign)
模流創新
(BLM)
模流創新 +
(Solid)
自動化網格生成 自動化網格生成 手動化控制網格
(Hexa,Prism,Pyramid, Hybrid)
CAD/PLM整合 CAD/PLM整合
製程優化
製程優化
特殊製程的支援
簡單、快速、效率 精細、準確、效率 客製化、精細、準確
優勢:
  • 具有強大的網格劃分技術的前處理工具與支援不同的網格元素型態,以提高實體網格產生效率。
  • 可以產生純三邊形網格與四邊形為主的表面網格。
  • 支援自動四面體、邊界層網格、混合實體網格,與voxel型態實體網格。
  • 可以產生高品質的三維實體網格。
  • 提供自動檢核與自動修復工具以確保網格品質的分析準確性。
