Simcenter Simsolid 免網格快速結構模擬分析

Simsolid_1

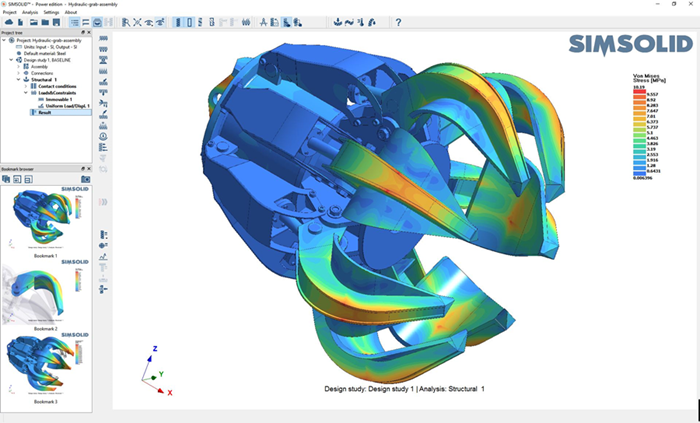

為什麼選擇「 Simcenter Simsolid」？

Simsolid 是一種快速的模擬和結構分析工具，適用於設計師和工程師。可以在幾分鐘內在功能齊全的 CAD 組件上驗證結構性能，從而節省時間並減少錯誤。

Simsolid_2

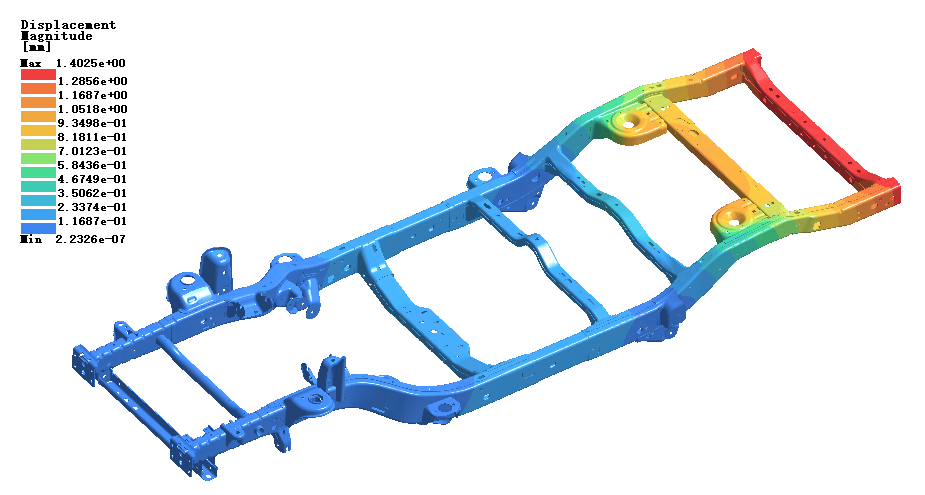

SimSolid 是一款專門為快速發展的設計流程開發的結構分析軟體。它消除了幾何體簡化和網格化，這是傳統有限元分析中最耗時、最需要大量專業知識的兩項任務，從而能夠在幾分鐘內分析全功能 CAD 組立件，而無需網格化。

Simsolid_3

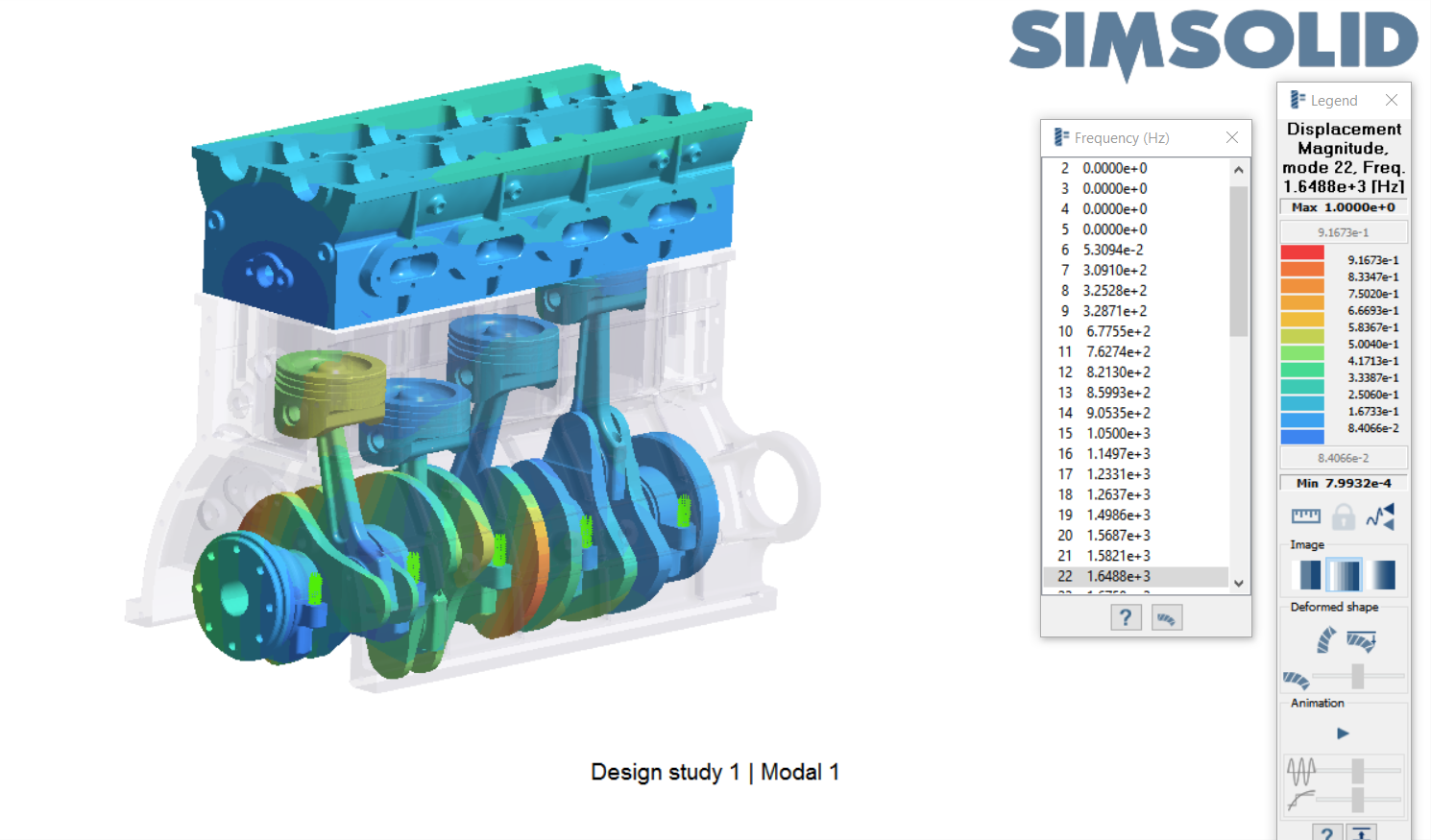

技術

SimSolid 計算引擎基於對外部逼近理論的突破性擴展。外部逼近是有限元方法 (FEM) 在以下方面的泛化：

絕對任意的幾何形狀都可以用作 “有限元” 近似零件體積中的目標區域的基函數可以是任意類，並且與體積形狀無關。 SimSolid 使用多通道自適應分析來控制求解精度，可以在全域或零件局部基礎上定義，並且適應性始終有效。它為計算時間和記憶體提供了優越的性能，允許非常大或複雜的組立件在桌上型電腦(桌機)上也能快速求解。

優勢

SimSolid 提供了以下優勢：

消除準備工作並專注於分析

無幾何體簡化或網格化 — SimSolid 消除了幾何體簡化和網格化，這是傳統有限元分析中耗時最長、需要大量專業知識的兩項任務。可以在模型中保留完整的幾何細節，如小孔、倒角、凸轂等。

通過消除幾何簡化和網格化的需求，簡化工作流程。Simsolid 消除了傳統結構分析中最耗時且容易出錯的兩個步驟。

輕鬆分析大型複雜的組件

Simsolid 專為速度和擴充性而設計，可以以卓越的效率處理複雜的零件和大型組件，包括具有粗糙接觸表面、間隙或重疊幾何圖形的零件。可以在標準的筆記型電腦或工作站直接分析具有 100 到 1000 個零件的組立件。

在幾分鐘到幾秒鐘內獲得結果

Simsolid 在標準電腦上，只需幾秒到幾分鐘即可提供準確的結果。快速比較多種設計場景。提高各行業模擬導向設計的速度、準確性和可用性。

功能
Inspire SimSolid (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
裝配面的面元限制
無限制
無限制
無限制
CAD 裝配中的零件限制
無限制
無限制
無限制
仿真類型
Inspire(SimSolid) (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
結構線性
Yes
Yes
Yes
接觸非線性
Yes
Yes
Yes
非線性材料
No
Yes
Yes
幾何非線性
No
Yes
Yes
增量幾何非線性
No
No
Yes
線性屈曲
Yes
No
Yes
結構序列
No
No
Yes
結構熱
No
Yes
Yes
多載荷工況
No
Yes
Yes
熱穩態
No
Yes
Yes
熱瞬態
No
No
Yes
非線性熱瞬態
No
No
Yes
導入熱
No
Yes
Yes
模態
Yes
Yes
Yes
模態預應力
Yes
No
Yes
線性動力學（時間、頻率、隨機響應）
No
Yes
Yes
頻率多載荷工況
No
No
Yes
異響
No
No
Yes
疲勞
No
No
Yes
結構疊加
No
Yes
Yes
結構封套
No
Yes
Yes
熱疊加
No
Yes
Yes
幾何體源
Inspire SimSolid (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
Autodesk Fusion 360 直接集成
Yes
Yes
Yes
Onshape 直接集成
Yes
Yes
Yes
STL 文件
Yes
Yes
Yes
ACIS 文件
Yes
Yes
Yes
CATIA (V4, V5, V6) 文件
Yes
Yes
Yes
CGR 文件
Yes
Yes
Yes
Inventor 文件
Yes
Yes
Yes
JT 文件
Yes
Yes
Yes
NX 文件
Yes
Yes
Yes
Parasolid 文件
Yes
Yes
Yes
PTC/Creo 文件
Yes
Yes
Yes
SolidWorks 文件
Yes
Yes
Yes
STEP 文件
Yes
Yes
Yes
材料屬性
Inspire SimSolid (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
各向同性
Yes
Yes
Yes
正交各向異性
No
Yes
Yes
剛性
No
Yes
Yes
非線性表驅動應力-應變曲線
No
Yes
Yes
裝配
Inspire SimSolid (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
充氣蒙皮
Yes
Yes
Yes
複合材料
No
Yes
Yes
液體
No
Yes
Yes
氣體實體
No
Yes
Yes
連接
Inspire SimSolid (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
綁定
Yes
Yes
Yes
滑動
Yes
Yes
Yes
摩擦分離接觸
Yes
Yes
Yes
螺栓
Yes
Yes
Yes
虛擬連接器
Partial
Yes
Yes
點焊
Yes
Yes
Yes
激光焊
No
Yes
Yes
角焊/縫焊
Yes
Yes
Yes
粘合劑
No
Yes
Yes
對齊
No
Yes
Yes
邊界條件
Inspire SimSolid (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
固定約束
Yes
Yes
Yes
滑動約束
Yes
Yes
Yes
鉸鏈約束
Yes
Yes
Yes
彈簧支座（彈性基底）
No
Yes
Yes
指定位移
Yes
Yes
Yes
對齊
No
Yes
Yes
電纜緊線/杆預載
No
Yes
Yes
壓力
Yes
Yes
Yes
力
Yes
Yes
Yes
重力
Yes
Yes
Yes
溫度
No
Yes
Yes
熱通量
No
Yes
Yes
對流
No
Yes
Yes
體積熱
No
Yes
Yes
日光載荷
No
Yes
Yes
遠程力/力矩
Yes
Yes
Yes
軸承載荷
No
Yes
Yes
螺栓/螺母預載
Yes
Yes
Yes
流體靜載荷
No
Yes
Yes
風載荷
No
Yes
Yes
平動慣量載荷
Yes
Yes
Yes
轉動慣量載荷
Yes
Yes
Yes
分佈質量
No
Yes
Yes
慣性釋放
Yes
Yes
Yes
表驅動靜態載荷
No
Yes
Yes
表驅動動力學載荷
No
Yes
Yes
動力學基礎激勵
No
Yes
Yes
結果輸出
Inspire(SimSolid) (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
雲圖
Yes
Yes
Yes
動畫（靜態和模態）
Yes
Yes
Yes
最大/最小位置
Yes
Yes
Yes
點值探頭
Yes
Yes
Yes
XY 圖表
No
Yes
Yes
反作用力/接觸力
Yes
Yes
Yes
安全因子
Yes
Yes
Yes
頻率和模態形狀
Yes
Yes
Yes
螺栓/螺母合力
Yes
Yes
Yes
螺栓內力
No
Yes
Yes
鉚釘力
No
Yes
Yes
點/縫焊合力
Yes
Yes
Yes
接觸響應
No
Yes
Yes
體積熱
No
Yes
Yes
日光載荷
No
Yes
Yes
遠程力/力矩
Yes
Yes
Yes
軸承載荷
No
Yes
Yes
螺栓/螺母預載
Yes
Yes
Yes
流體靜載荷
No
Yes
Yes
風載荷
No
Yes
Yes
平動慣量載荷
Yes
Yes
Yes
轉動慣量載荷
Yes
Yes
Yes
分佈質量
No
Yes
Yes
慣性釋放
Yes
Yes
Yes
表驅動靜態載荷
No
Yes
Yes
表驅動動力學載荷
No
Yes
Yes
動力學基礎激勵
No
Yes
Yes
用戶工作效率
Inspire(SimSolid) (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
書簽瀏覽器
Yes
Yes
Yes
保存動畫（作為 .mp4 文件）
Yes
Yes
Yes
保存圖像（作為 .png 文件））
Yes
Yes
Yes
單位管理器
Yes
Yes
Yes
默認材料
Yes
Yes
Yes
自定義圖形標簽
Yes
Yes
Yes
標準視圖
Yes
Yes
Yes
用戶定義視圖
Yes
Yes
Yes
測量工具
Yes
Yes
Yes
用於施加自定義載荷的載荷點區域
Yes
Yes
Yes
命令行執行
Inspire(SimSolid) (30點)
SimSolid Standard (50點)
SimSolid Advanced (75點)
安裝
Yes
Yes
Yes
調用
Yes
Yes
Yes
批處理模式
Yes
No
Yes
Simsolid_4

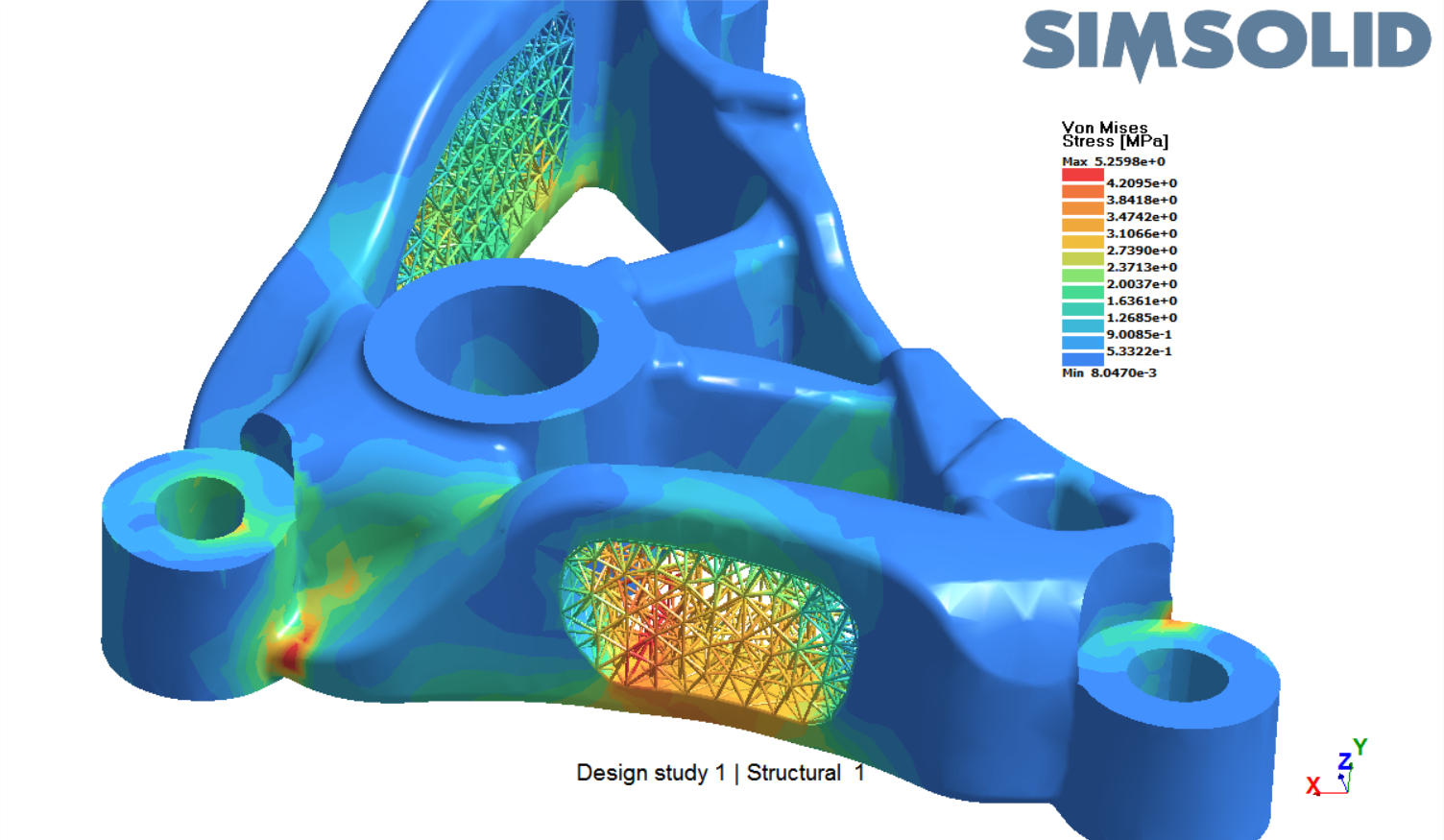

功能

SimSolid 具有以下功能：

分析類型:

模態、線性靜力學、非線性靜力學、頻率響應、線性瞬態、隨機響應、熱學、熱應力、慣性釋放、線性疊加。

材料特性:

各向同性、剛性、用戶可擴展性。

連接條件:

自動連接、綁定、滑動、摩擦分離、螺栓、點焊、連續焊、襯套、鉚釘、虛擬連接器、黏著劑、接合。

結果評估:

位移、應力、應變、應變能和安全因子的雲圖和動畫。頻率和模態形狀。模態參與因子。XY 圖表。反作用力和接觸力。

Simsolid_5

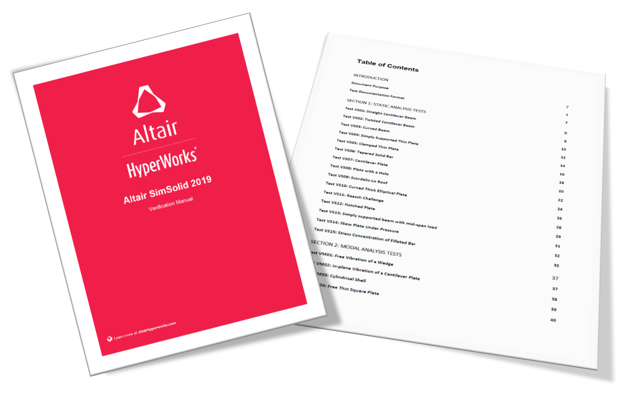

最低硬體要求

CPU: 基於 Intel i7 或更高階處理器

記憶體(RAM): 至少 4 核心處理器及 16 GB 記憶體

顯示卡(GPU):  支援 OpenGL 3.1 或更高版本之顯示卡

(僅支援專用獨立顯卡: AMD、Intel Arc 及 NVIDIA)

作業系統:  (僅支援64 位元)

Windows:  Windows 11

Linux: Red Hat Enterprise Linux 8.4

Oracle Linux 8.4

SUSE Linux Enterprise Server 15 SP3

Rocky Linux 8.4

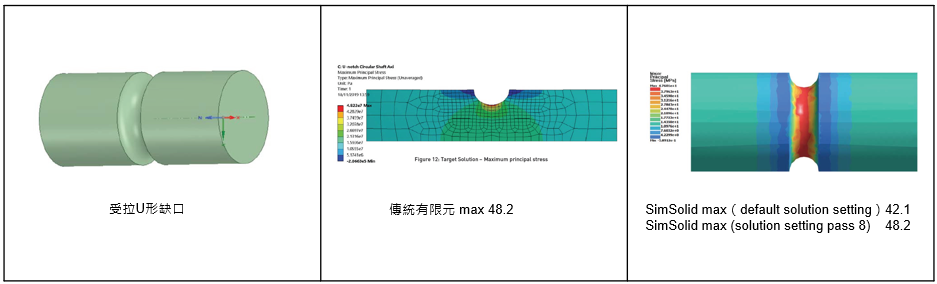

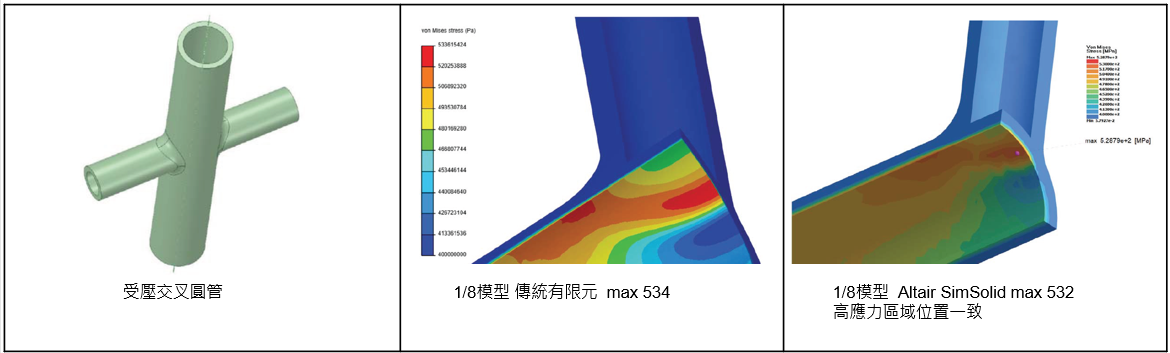

產品驗證

SimSolid 已經過廣泛的測試和驗證。

Simsolid_6
Simsolid_7
Simsolid_9
