Solid Edge Simulation是與Solid Edge整合的模擬分析模組,可進行結構計算、穩態和瞬態狀態下的熱分析、運動的分析和控制。Solid Edge Simulation基於NX Nastran求解器技術,大大減少了對真實原型的需求,從而減少了材料、測試成本以及設計時間。

Solid Edge Simulation可快速執行結構和熱分析,包括瞬/態熱傳遞。還可以研究系統的諧波響應及其動力學。可依靠Adams電機(這是Solid Edge 2020年版本提供的一種新功能)來模擬機械的運動。利用這些研究結果,有效減少材料的重量和成本進而優化模型,提高耐用性。同時確保它們滿足您的所有約束要求。

Solid Edge Simulation適用於設計工程師

Solid Edge Simulation是為設計工程師設計的:

  • 整合於Solid Edge界面中
  • 易於使用:任何具有有限元分析(FEA)原理基礎知識的Solid Edge用戶都可以使用
  • 功能強大,滿足您大多數分析需求
  • 在更少的時間內計算分析數量
  • 降低分析外包的高成本,節省資金
  • 利用虛擬試驗設計來增加創新
  • 提供線上說明(幫助),使初學變得容易

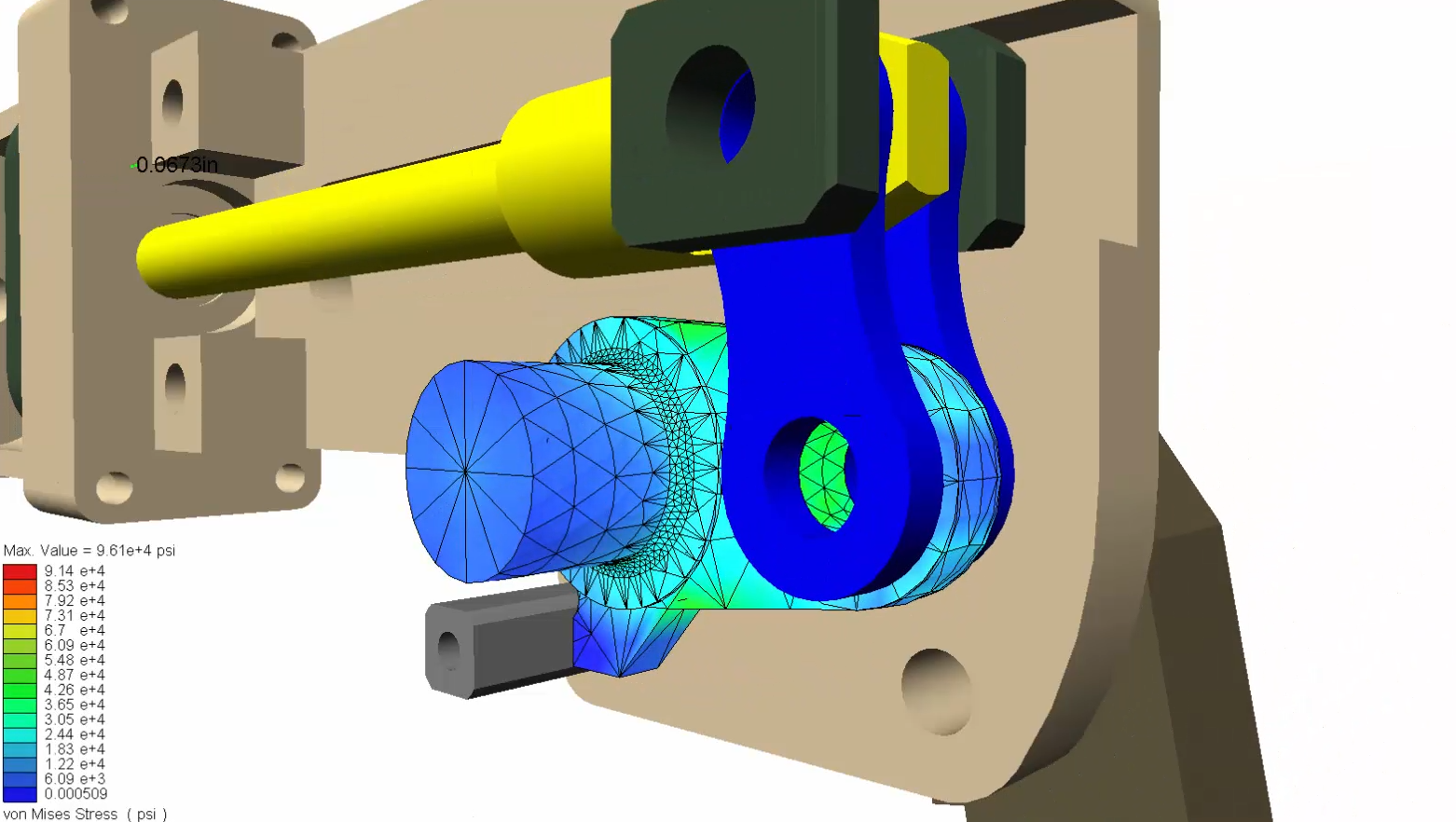

Cover-2020-06-Simulation-2

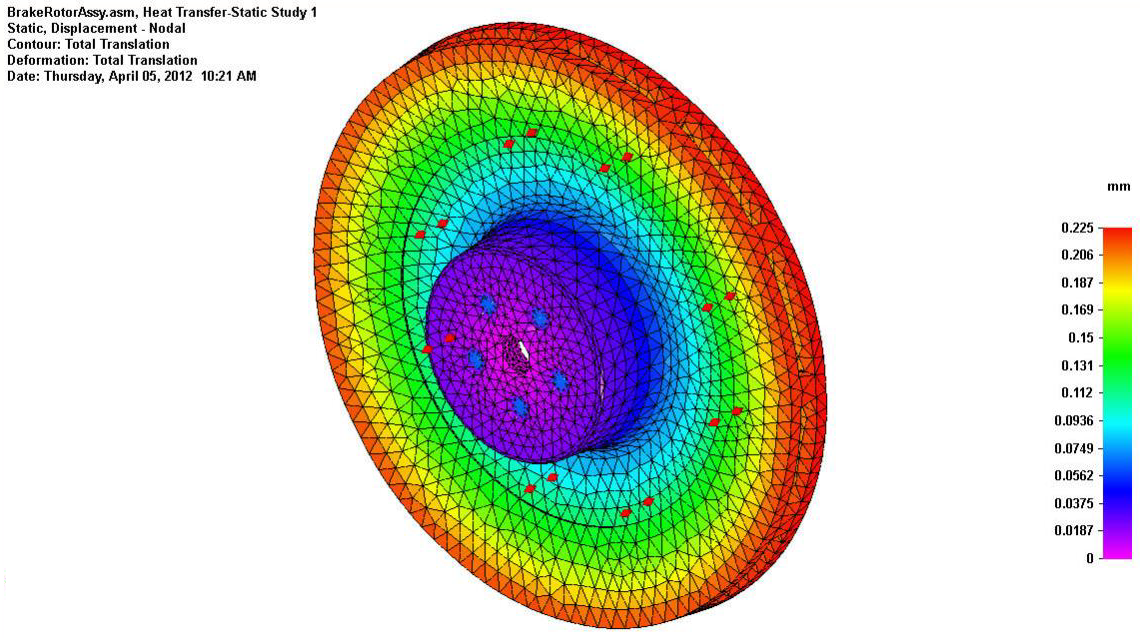

結構計算與熱分析

Solid Edge Simulation可完成不同類型的模擬:

  • 線性靜態分析:可計算在系統上施加恆定載荷而產生的應力和位移
  • 模態分析:允許在整個頻率範圍內激發模型以檢測其固有頻率
  • 線性屈曲:用於確定產生屈曲的臨界載荷
  • 穩態熱傳遞:當系統處於熱平衡狀態時,可計算系統任何一點的溫度
  • 瞬態熱傳遞:可計算條件隨時間變化的系統任何一點的溫度
  • 動態響應:諧波頻率響應可用於評估特定諧波頻率下振動對結構的影響
  • 運動學:可在零件之間建立鏈接以模擬其運動

※ 可以將熱計算結果與靜態或線性屈曲計算結果耦合在一起

Cover-2020-06-Simulation-3

組件分析

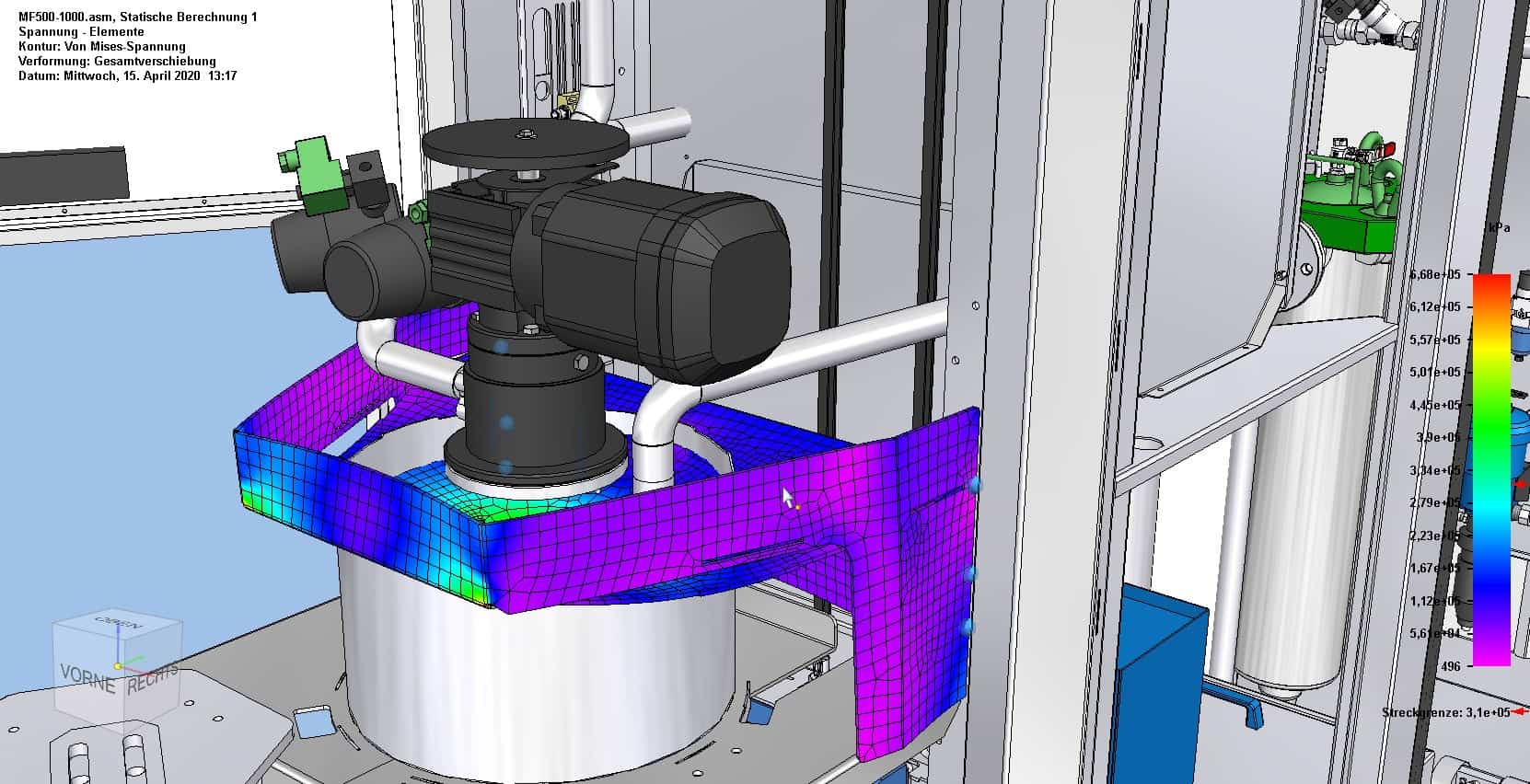

快速連接組件模型中所包含的零件:

  • 組件中兩個零件之間的相互作用,無論是鍵合型還是線性接觸型
  • 組件之間的接觸檢測是自動的,但也可以單獨定義
  • 手動(從資料庫中)應用的材料,或預設情況下從幾何模型繼承的材料
  • 透過整合的NX Nastran求解器,組件之間可進行實際交互,從而保證了解決方案的可行性
Cover-2020-06-Simulation-4
Cover-2020-06-Simulation-5

運動學、運動分析和控制

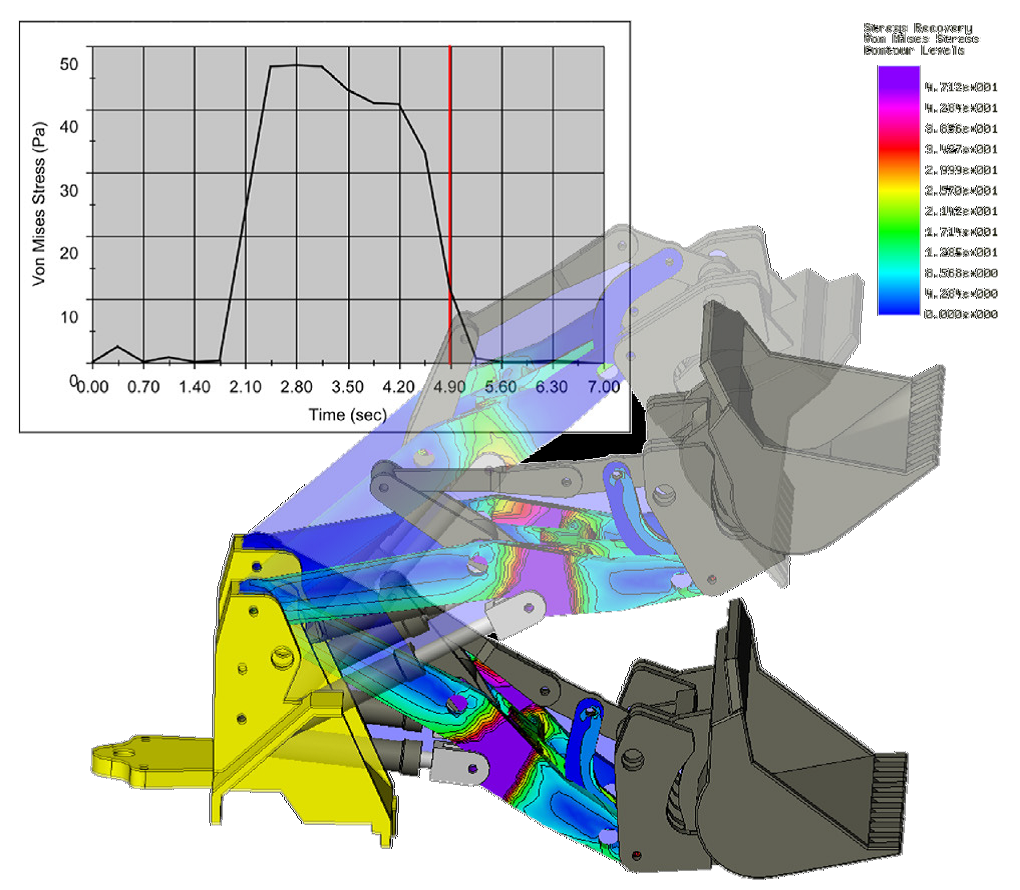

此功能以前為Dynamic Designer Motion模組提供,現已整合到Solid Edge Simulation 2020中。您可創建一個包含約束、接觸、力和執行器的運動模型。然後,使用MSC.ADAMS引擎模擬機械裝置的運動。最後,可查看動畫,繪製工程數據並檢查是否存在干擾。全部都可以在Solid Edge環境中完成。

可獲得

  • 定義加載條件的可靠方法
  • 分析系統的不同操作方案
  • 施加到零件上的力可以在有限元分析中傳遞
  • 工程師確定系統連接大小所需的所有數據(位移、速度、加速度和力)

透過以下幾個步驟進行研究:運動學模型的創建、運動的添加和控制、仿真的執行以及結果的分析。

分析-後處理

借助完整的圖形後處理工具,可快速解釋和理解結果模型的行為以以下形式顯示結果

  • 顏色圖
  • 連續輪廓
  • 單獨的輪廓條
  • 按元素輪廓
  • 變形形狀和特徵模式的動畫
  • 最大/最小應力標記
  • 調查工具
Cover-2020-06-Simulation-6

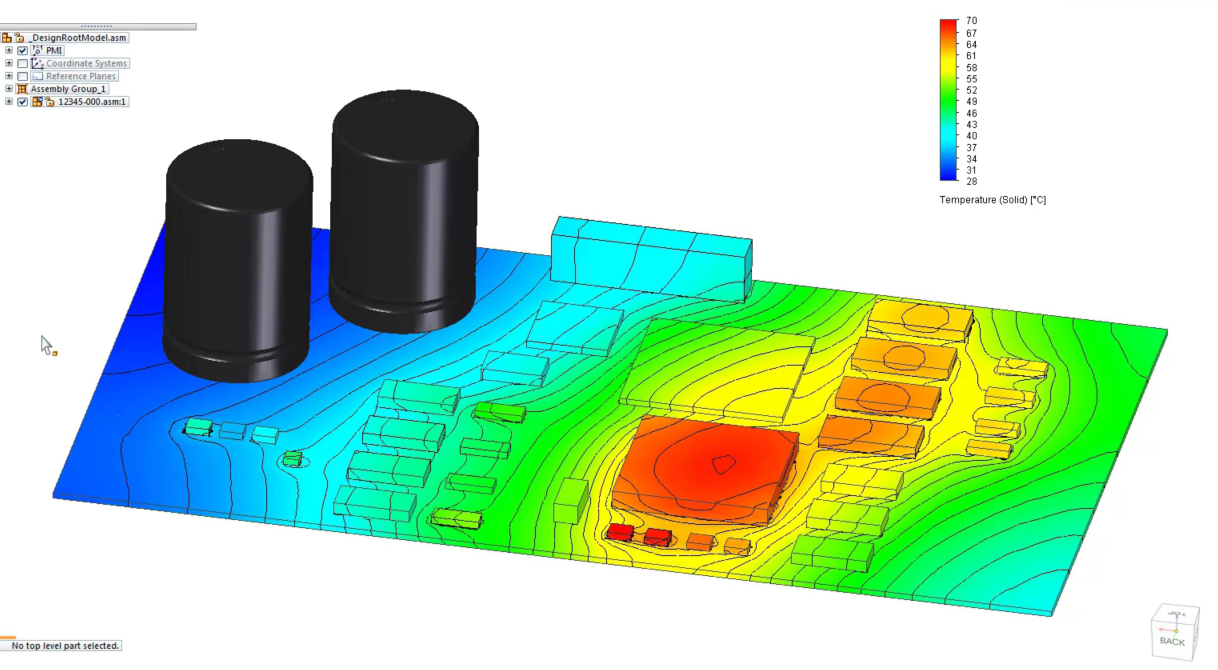

Solid Edge Simulation的後處理功能,可幫助快速識別可能需要進行設計審查的關鍵區域,並生成HTML報告,其中包含有關分析模型和最終結果的訊息。

另,也提供用於優化結果的工具。選擇一個優化變量(例如:厚度)、一個要達到的目標(最小重量)和一個要遵守的約束(最大變形),Solid Edge Simulation會為您完成其餘工作,並為您提供一個Excel表格和圖形,顯示了根據所選參數得出的結果演變。

Solid Edge Simulation模組

Solid Edge Simulation提供三個不同級別的模組,用戶可以根據需要選擇最適合的內容。第一級別包含在Solid Edge Premium中,其他兩個 “分析-標準” 和 “分析-進階” 可依需求進行更詳細的模擬研究。

※ 基於Solid Edge任一模組(Solid Edge Foundation/Classic/Premium),皆可加購Solid Edge Simulation Standard(分析-標準)以及Solid Edge Simulation Advanced(分析-進階)模組。
