PCBto3D & SOLID EDGE 的機電整合

PCBto3D ™是一套電路板整合軟體,填補了你在機電整合之間的差距。PCBto3D ™ 將您的 PCB 設計軟體和西門子的 SOLID EDGE 機械設計軟體之間來回傳遞的整合軟體。

關於 PCBto3D ™:

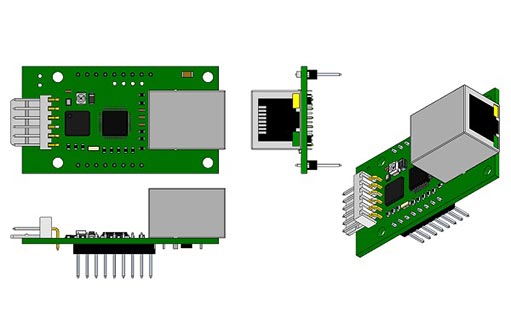

PCBto3D ™在您開始使用 PCB 設計軟體進行電路板規劃時,會自動創建3D模型的電路板和 Solid Edge 的實體模型裝配。
一旦電路板設計導入到 Solid Edge就可以像任何其他 SOLID EDGE 3D模型一樣裝配或合併成為一個組立件的機械設計。

然後可以用於這個準確的3D組立模型完成電路板:

  • 3D 的干涉分析
  • 視覺化研究
  • 熱分析
  • 技術插圖
  • 一般工程研究

了解 PCBto3D ™ 工作:

印刷電路板到3D讀取中間數據格式(IDF)文件作為傳遞電子和機械設計之間的印刷電路板的數據的裝置。

通過使用IDF格式,您可以更改在SOLID EDGE的電路板設計。
這可以通過使用標準的SOLID EDGE編輯指令來修改3D模型和重新定位部分,那麼你可以使用安裝PCBto3D時,將添加到SOLID EDGE的PCB,利用編輯指令來完成。

PCBto3D成案:

用於世界各地的公司包括:Airbus(空中客車公司),IBM歐洲公司,Micron(美光科技),Belden,Hill Rom,Siemens(西門子)和其他許多人
