Solid Edge 管道設計

Posted by Monica
Category:

Solid Edge模組化工廠設計

Solid Edge Modular Plant Design模組化工廠設計–管道設計解決方案

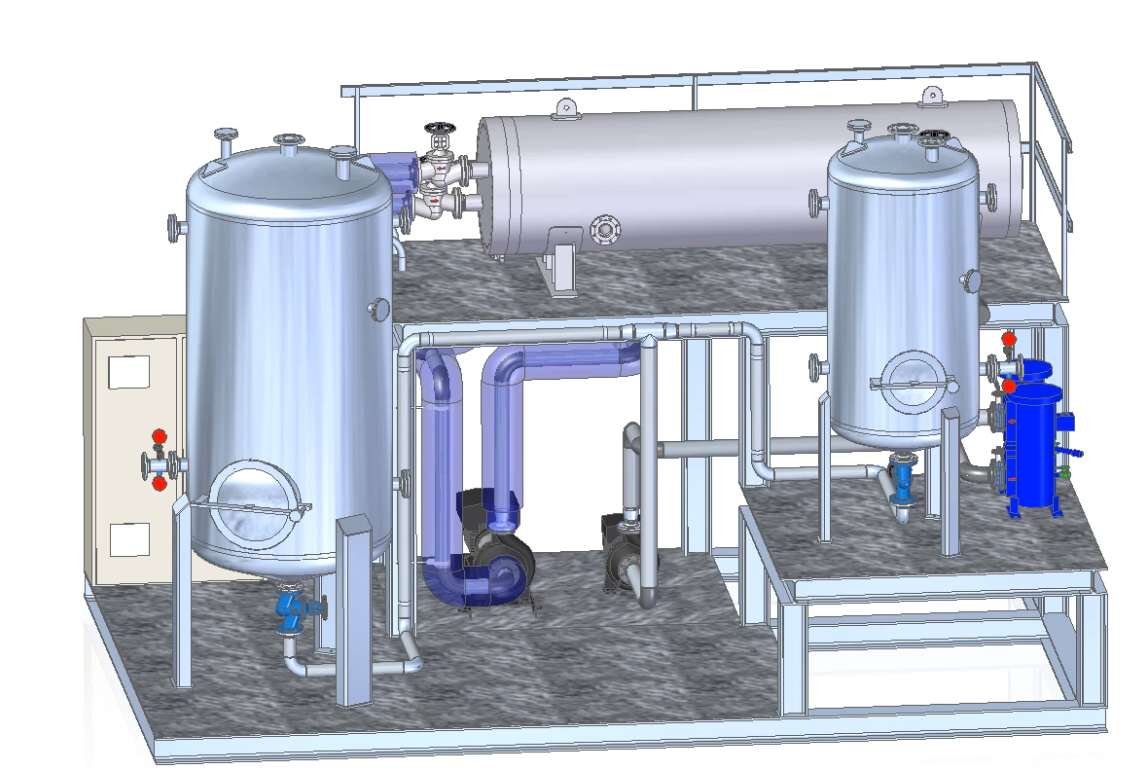

P-01_Plant-Design-Piping-Design

針對模組化工廠設計的 Solid Edge P&ID 和管線解決方案, 支援 P&ID 建立、關聯3D管線與 Isogen®輸出, 確保一開始就設計出正確的產品。Solid Edge P&ID 設計為 P&ID 建立提供二維流程圖和符號支援, 並支援 ANSI/ISA、DIN 和 EN ISO 標準, 滿足嚴格的監管要求。

  • Solid Edge P&ID 設計
  • Solid Edge Piping Design 管道設計

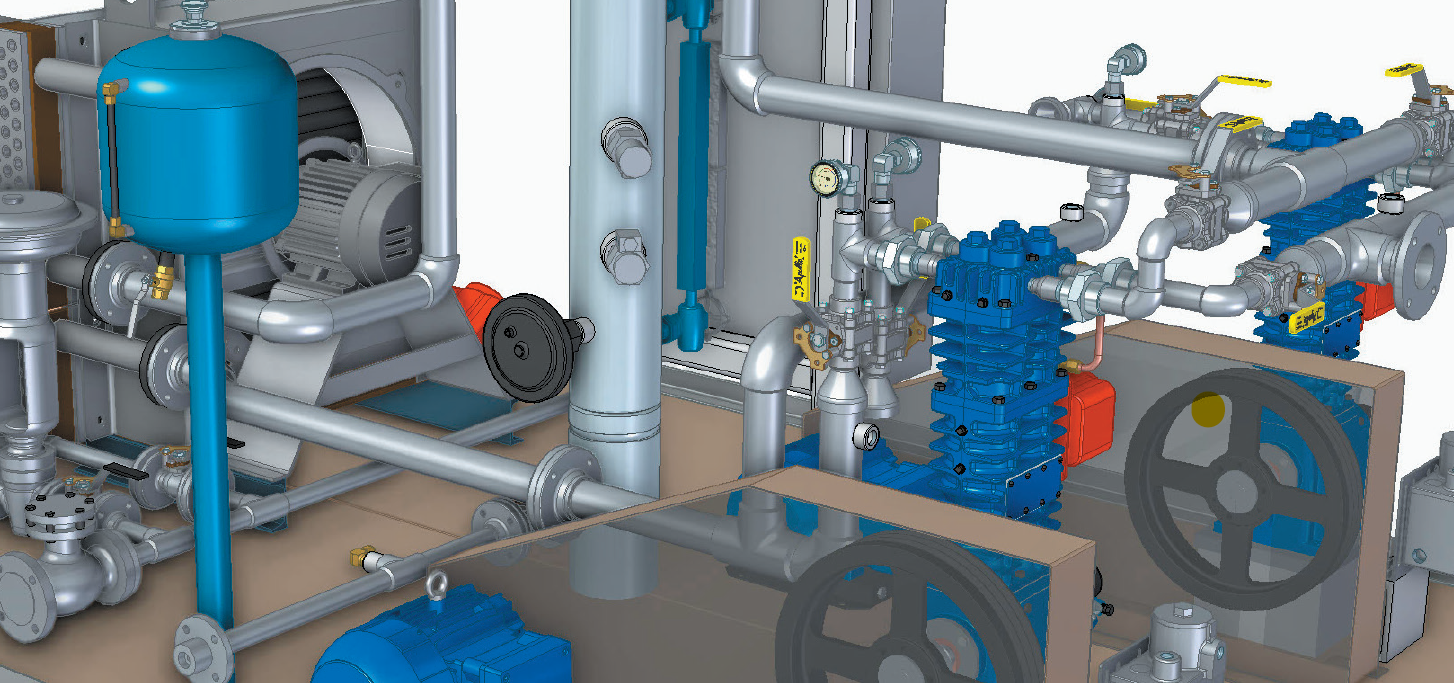

Solid Edge管道設計提供自動3D管道設計, 具有全面的3D零件庫和用於工廠設計的全自動等軸測圖輸出。該解決方案包括使用集成ISOGEN®功能的PCF格式的全自動等軸測圖輸出。不同組件中相同長度的管和軟管,即使它們彎曲不同, 保持相同的BOM編號, 減少錯誤的製造和下游訂購。Solid Edge管道設計還支持通過零件進行佈線, 允許更快的包裝設計, 以及具有固定長度選項的柔性管和軟管設計。

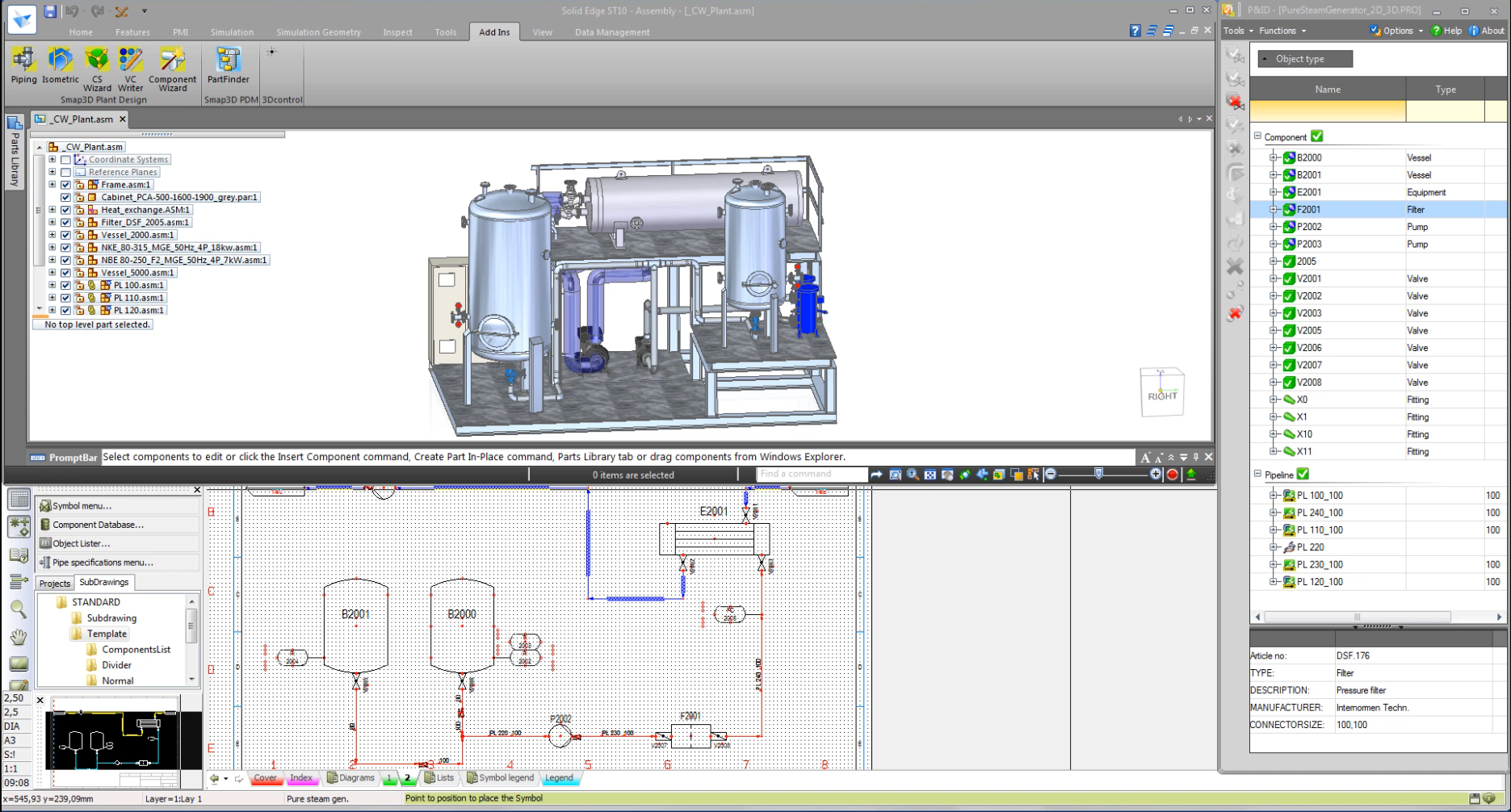

P-02_Plant-Design-Solid-Edge-PID-Design

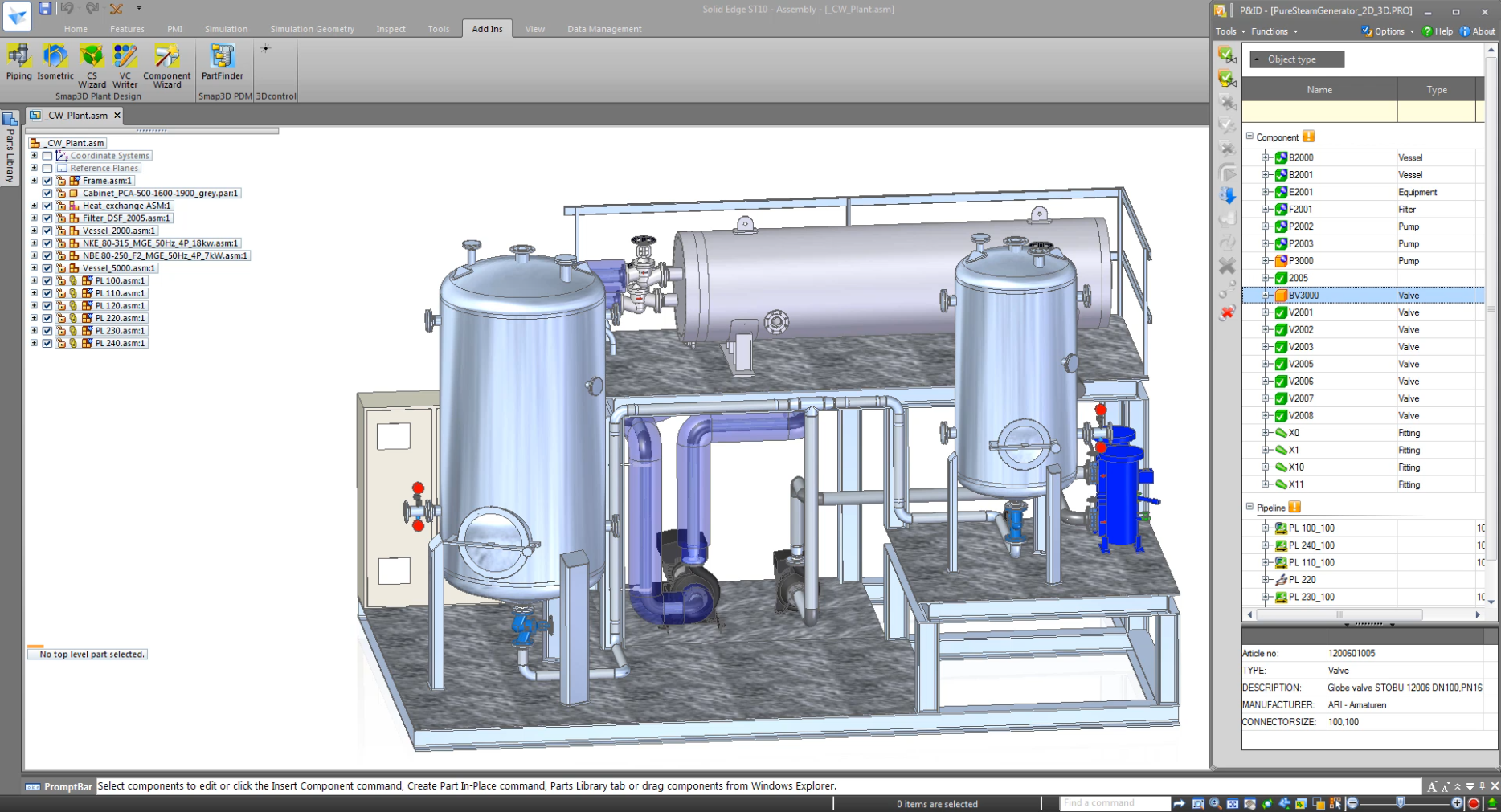

P-03_Plant-Design-Solid-Edge-Piping-Design

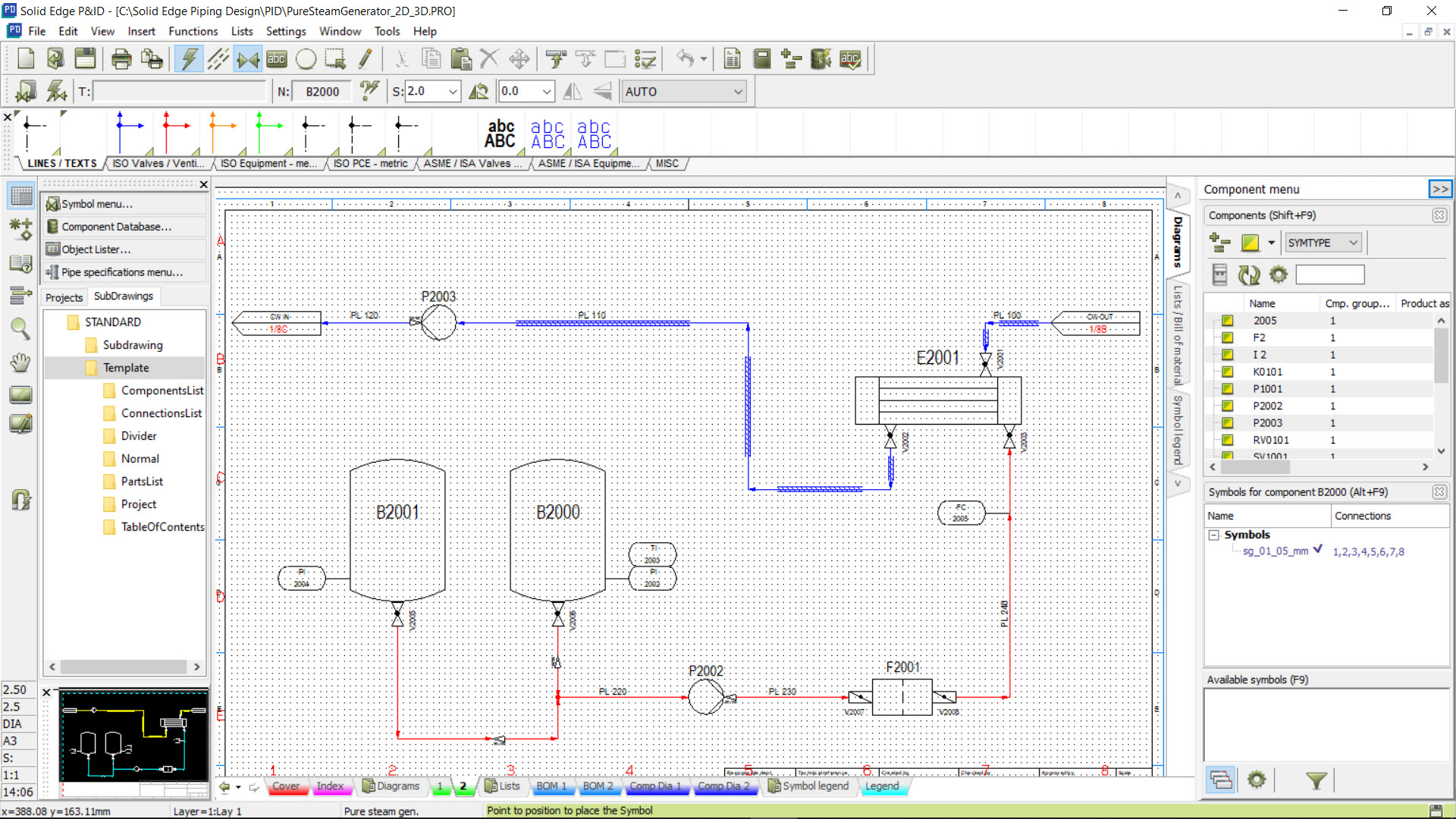

  • Solid Edge P&ID設計
    Solid Edge P&ID設計為P&ID創建提供2D流程圖和符號支持, 並支持符合模塊化工廠設計的嚴格管理要求。

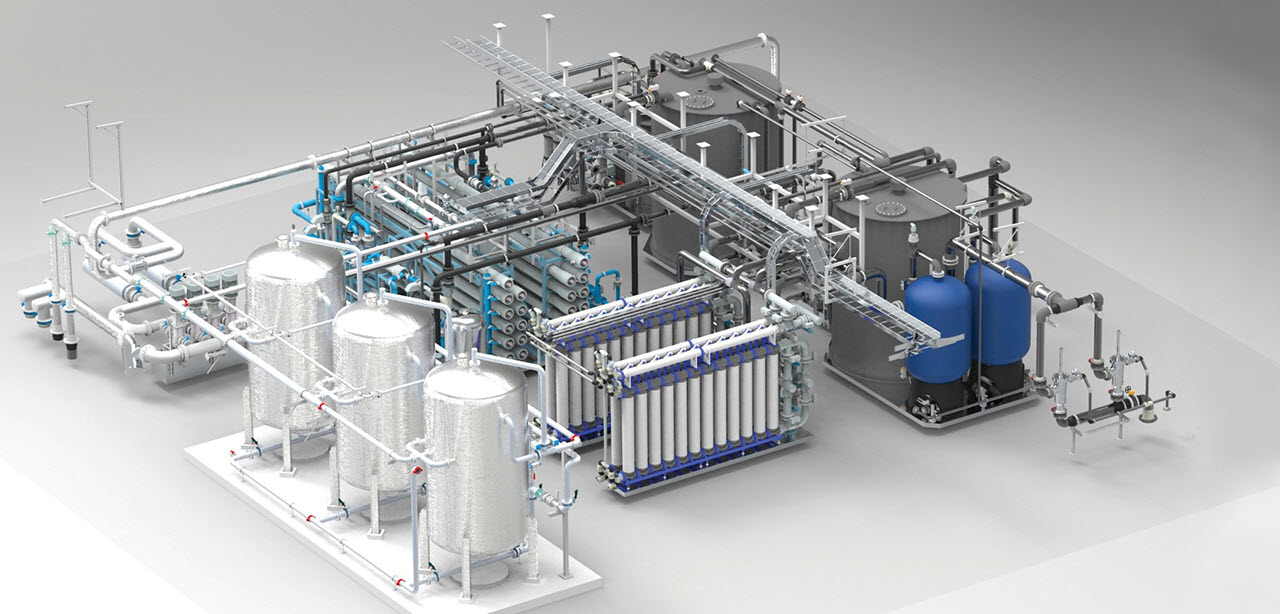

P-04_proMinent-1280x720-960x540

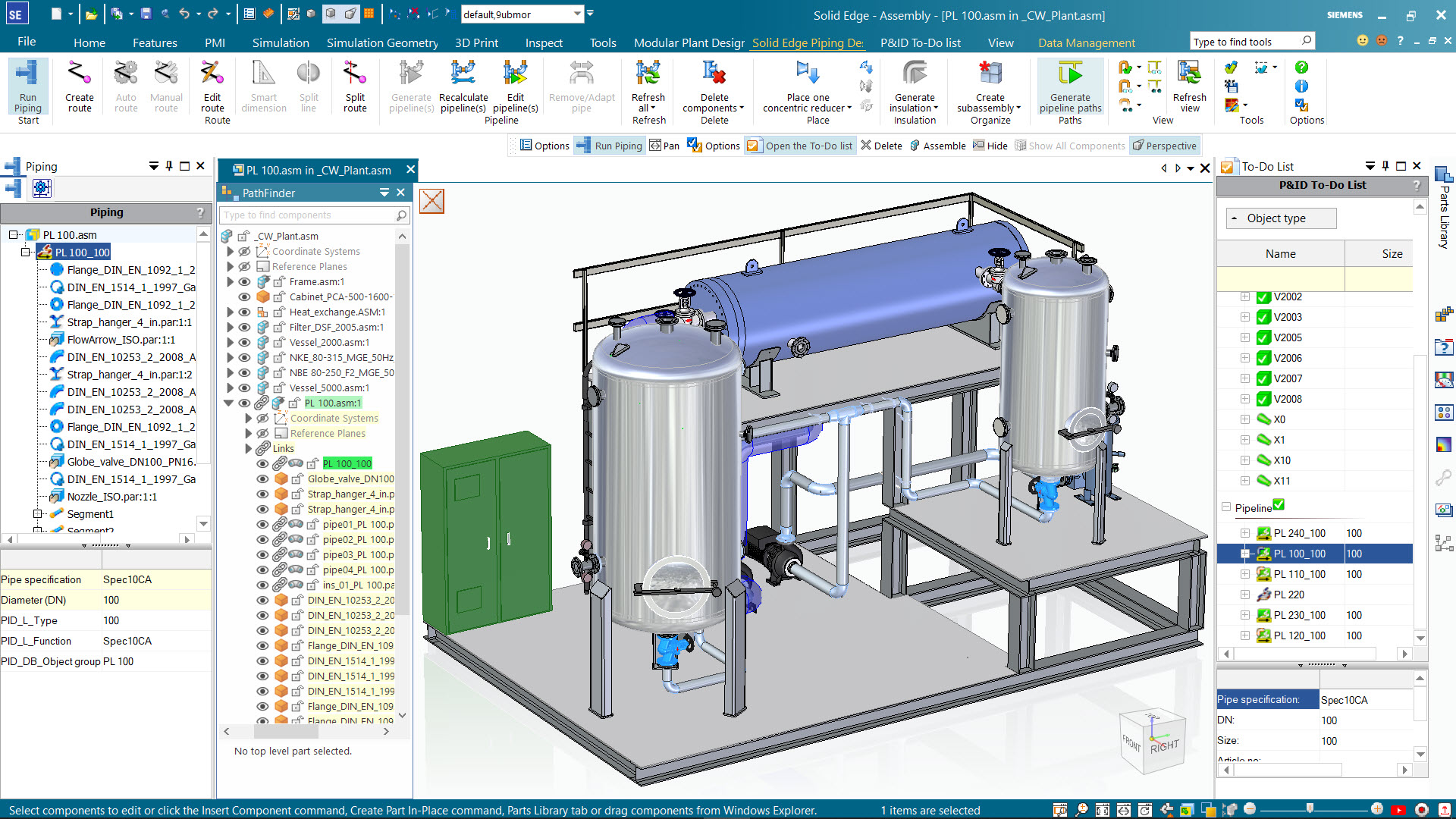

  • Solid Edge Piping Design管道設計
    Solid Edge管道設計提供自動3D管道設計, 具有全面的3D零件庫和全自動等軸測圖輸出, 用於模塊化工廠設計。
