Solid Edge工程圖–利用註釋顯示零件明細 – 2019/08/02

八月

Posted by Monica

Category:

若是「工程圖」需顯示「零件明細」，但佈圖已佈滿圖紙，無多餘空間擺放零件明細表時，可以「註釋」方式顯示零件名稱與數量。

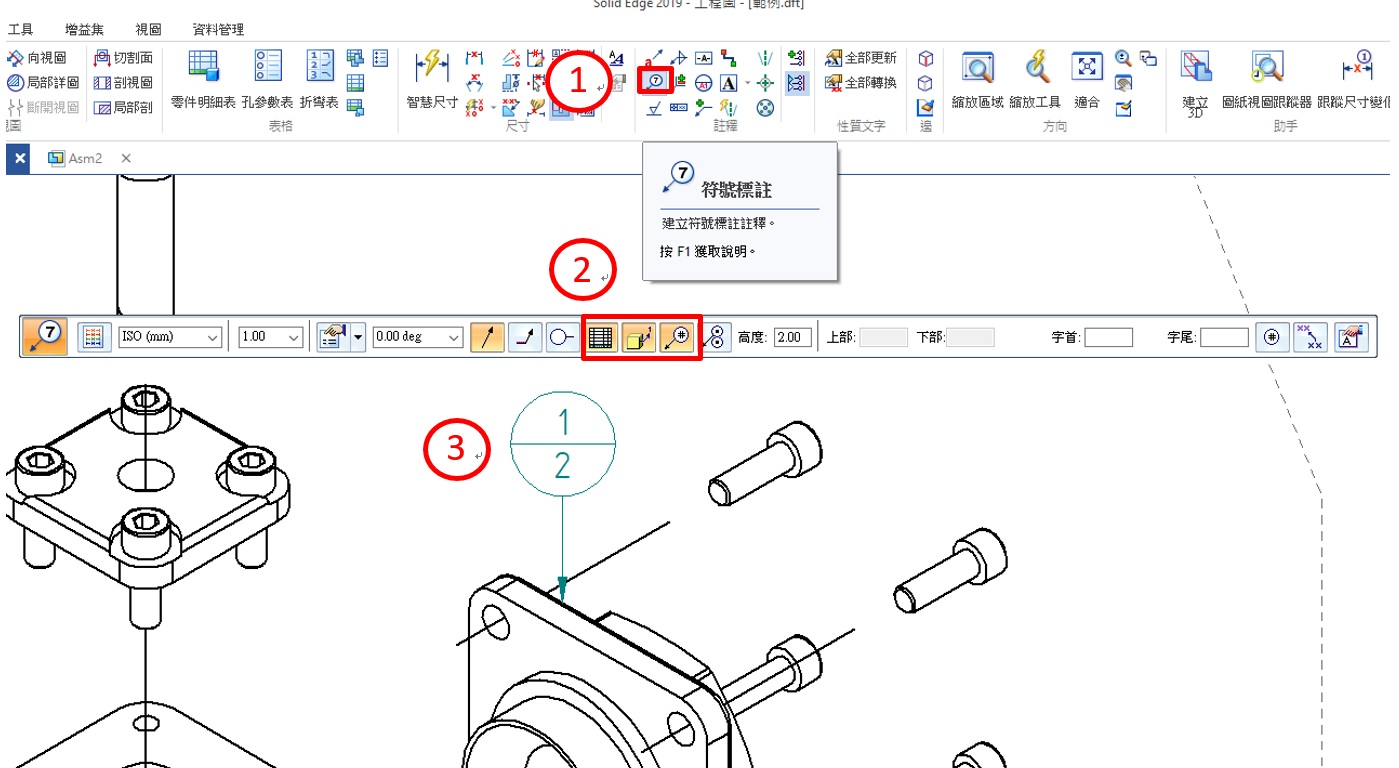

點選符號標註，將 ”連結到零件明細表” 、 ”項目計數” 開啟後，任一零件拉出零件號球。

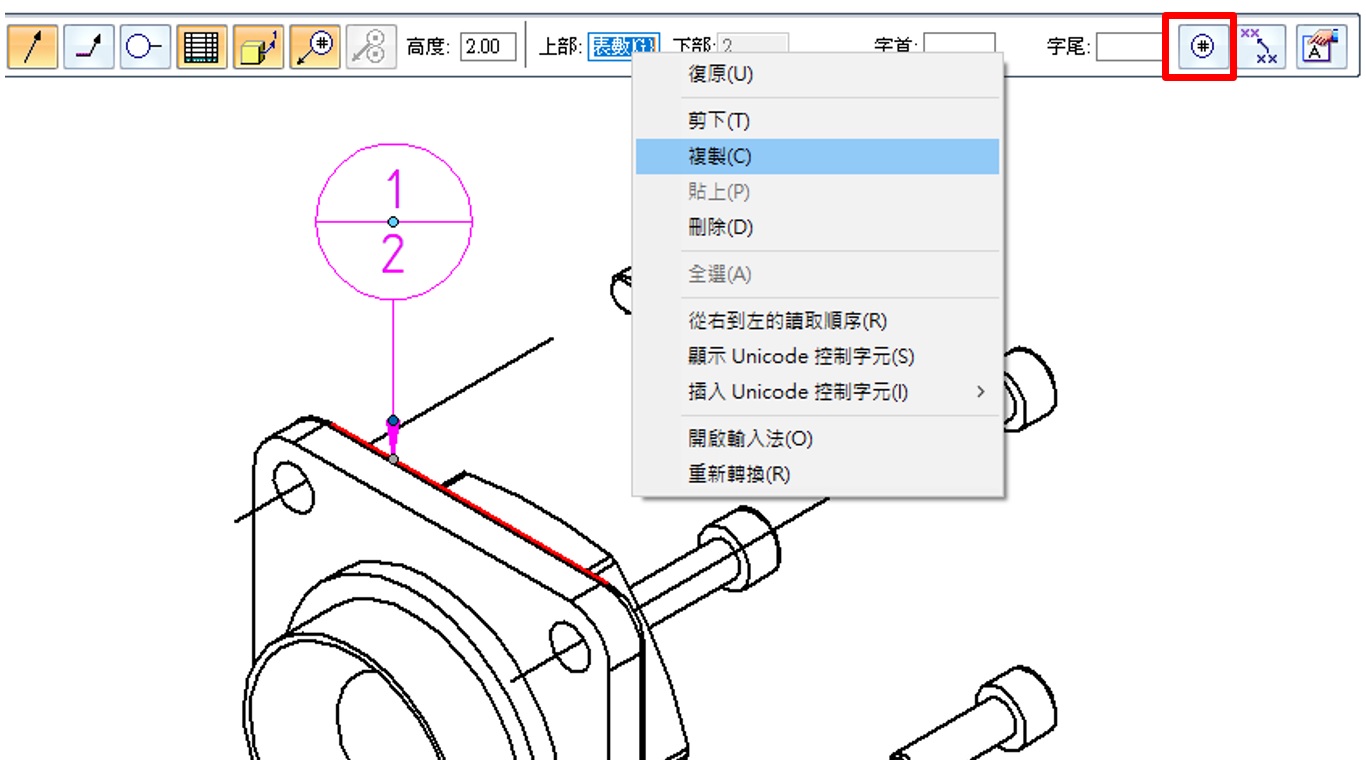

點選剛建立的零件號球，點選 ”選取-零件明細表數量性質文字” ，將帶出的連結複製。

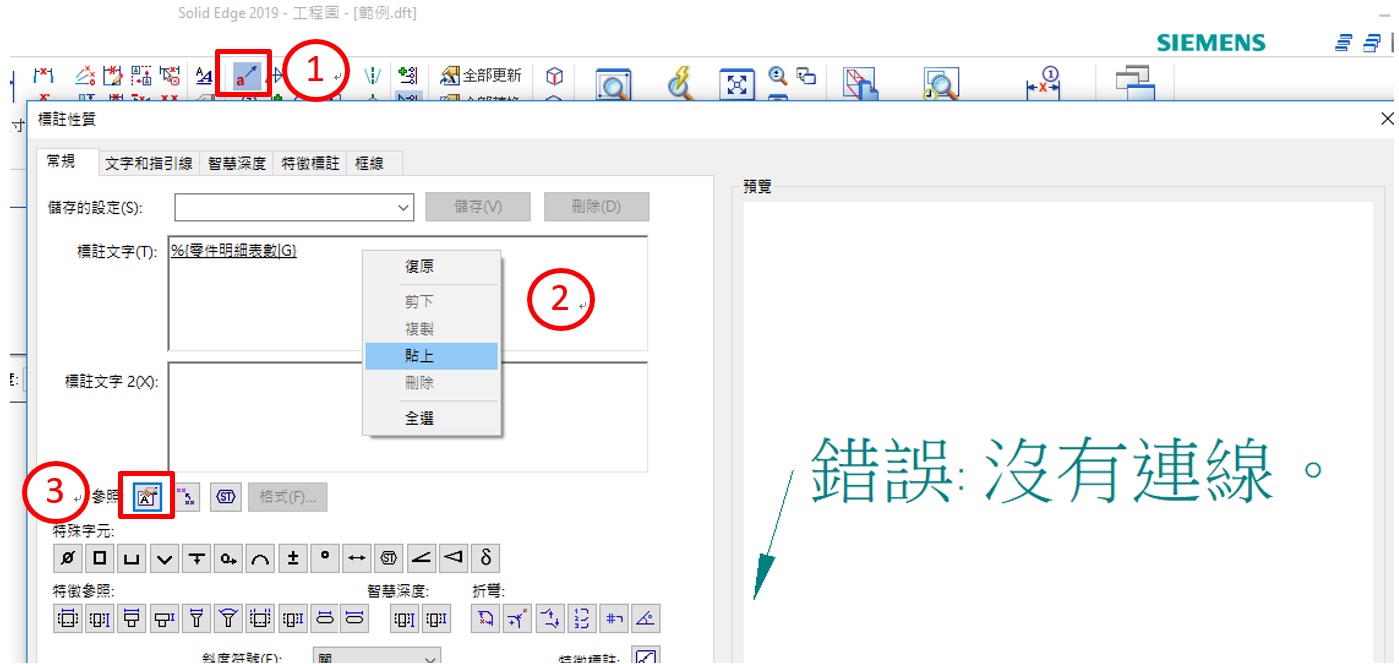

點選註釋 → ”標註” ，將剛才複製的連結貼上，輸入分隔符號x，點選參照 → 性質文字。

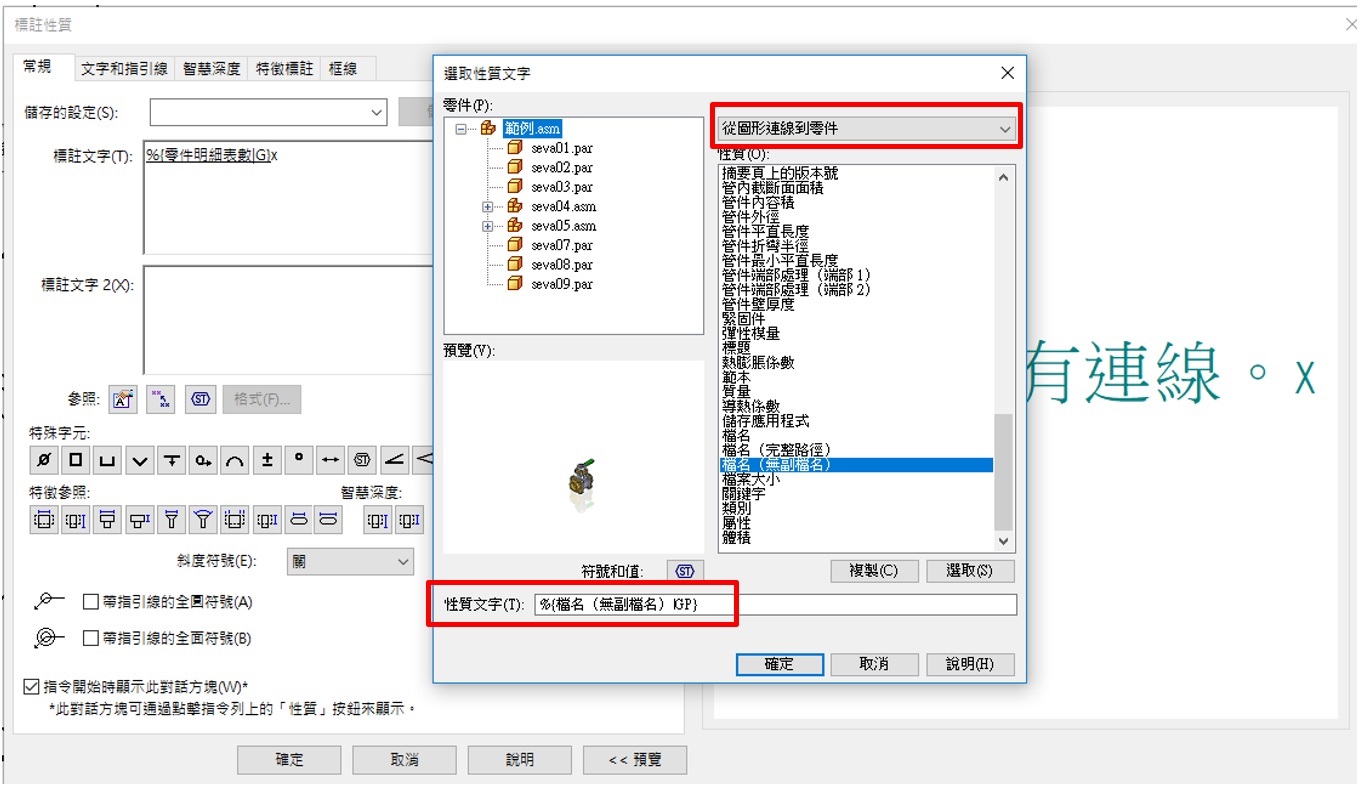

下拉選擇 ”從圖形連線到零件” ，並選擇檔名(無副檔名)帶入性質文字。

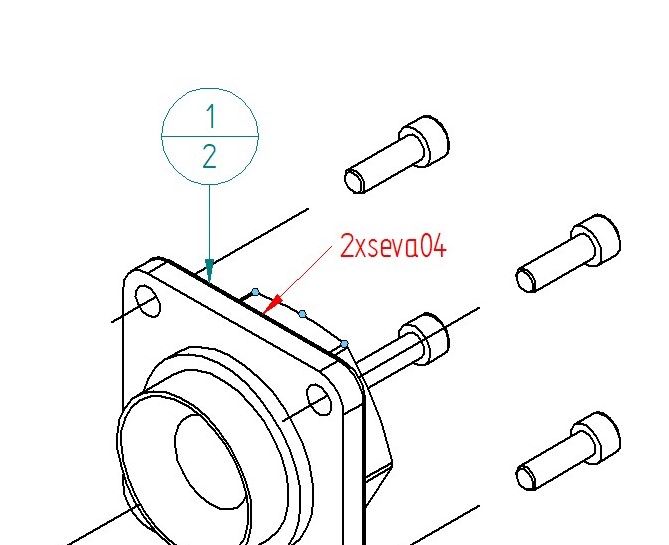

重新標註零件即可顯示: 數量x零件檔名。..(完成)。
