Solid Edge 匯出/入曲線於中繼檔 – 2018/10/19

Posted by Monica
Category:

Solid Edge可匯出模型檔中的曲線、點於中繼檔中,方便溝通使用;也可將中繼圖檔中的曲線匯入做使用,只要調整匯出與匯入的選項即可。

步驟1 步驟2

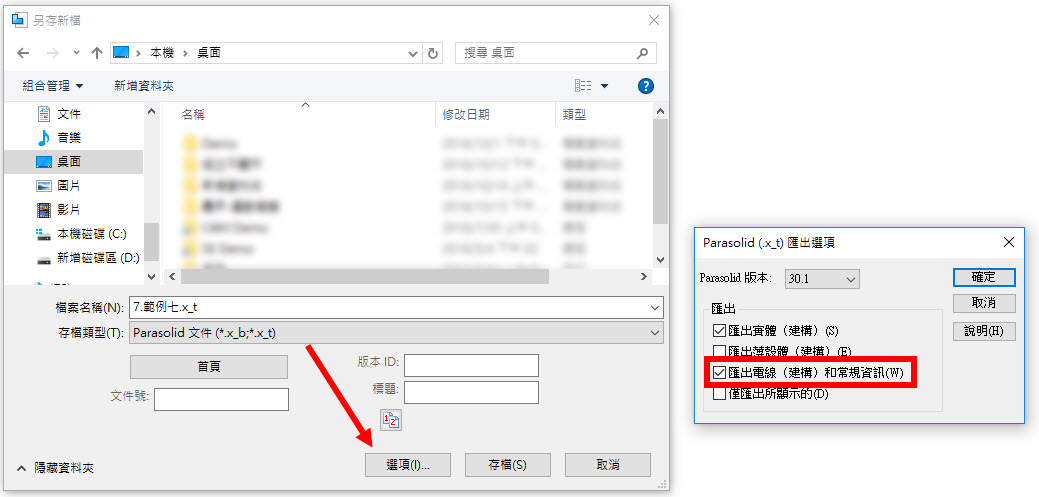

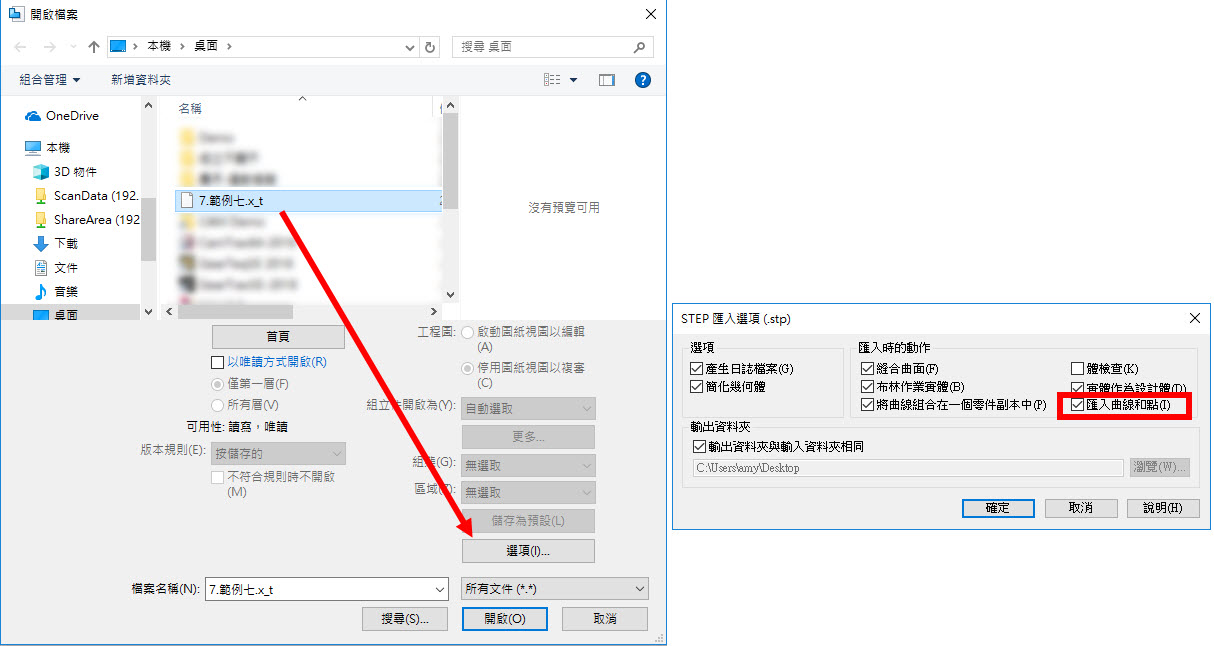

於Solid Edge另存新檔時,進入「選項」,勾選「匯出電線(建構)」,再另存檔案;於Solid Edge欲開啟檔前,同樣先進入「選項」,勾選「匯入曲線和點」,再開啟檔案,如下兩張圖所示。

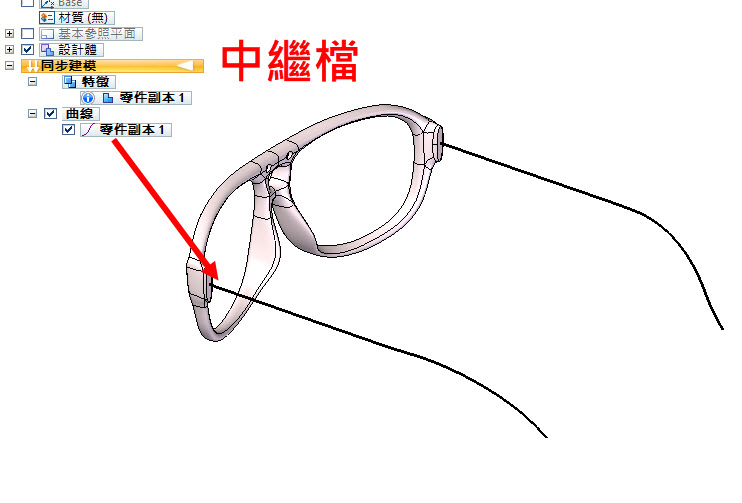

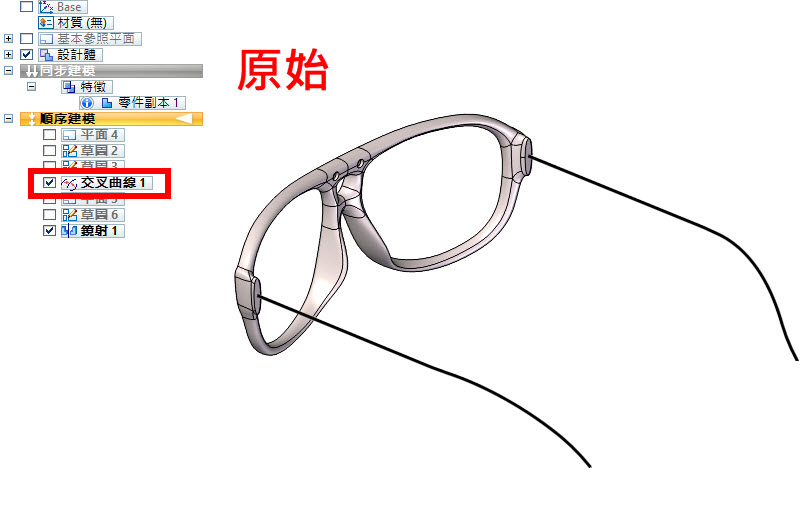

可看見匯出前的「曲線」特徵,由Solid Edge開啟如下圖。…(完成)


楊淳如 Amy Yang
