將FloEFD熱流分析專案設定保存為單一零件或次組件以供資料庫使用 – 2018/01/09
9
一月
能否保存單一零件/次組件及其相關聯的熱流分析專案(Project)設定和屬性，例如
- 材料定義
- 熱源功率
- 邊界條件
- 網格設置，工程目標等
將這些單一零件或次組件中附加的上述項目複製到一個資料庫，以便日後在另一個熱流分析專案中使用？
插入這樣的零件/次組件後，如何取得並重複運用已保存到其他熱流分析專案的零件/次組件中的項目設定？
如何將一個模型的物件屬性添加到另一個不同的熱流分析專案中？ 如何轉移模型中的設定項目和屬性？
步驟如下：
步驟1~7 步驟8 步驟9 步驟10 步驟11 步驟12
步驟1. 在FloEFD中開啟零件或次組件(也就是您打算將其保存在資料庫中以備日後使用的檔案)。
步驟2. 在這個零件或次組件上建立一個或多個FloEFD熱流分析專案。比較特別的是，這裡並不需要是一個有意義的幾何，可以是任意的幾何(甚至破面的幾何都可以!!)。但是如果您正在處理完整的組件，則建議您應該正確對齊定位這些零件。
步驟3. 將所有必要的屬性/邊界條件分別指定給熱流分析專案中的所有零件/次組件。
步驟4. 存檔。
步驟5. 這時您可以隨意移動或複製零件和次組件(附加FloEFD熱流分析專案屬性)，以備日後使用。
步驟6. 當您在一個新的FloEFD熱流分析專案中（例如，我們假設您現在開啟一個新的模型，並為它建立一個新的FloEFD熱流分析專案），您可以插入現有的零件或次組件（在步驟5中所保存的）。

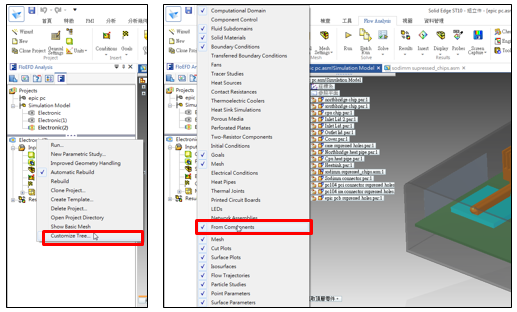

步驟7. 滑鼠右鍵點選分析樹中的專案，然後選擇Customize Tree（自定義樹狀圖），如下圖左所示，以啟動FloEFD分析樹的前處理部分中的From Components(從組件附加)，如下圖右所示：
步驟2. 在這個零件或次組件上建立一個或多個FloEFD熱流分析專案。比較特別的是，這裡並不需要是一個有意義的幾何，可以是任意的幾何(甚至破面的幾何都可以!!)。但是如果您正在處理完整的組件，則建議您應該正確對齊定位這些零件。
步驟3. 將所有必要的屬性/邊界條件分別指定給熱流分析專案中的所有零件/次組件。
步驟4. 存檔。
步驟5. 這時您可以隨意移動或複製零件和次組件(附加FloEFD熱流分析專案屬性)，以備日後使用。
步驟6. 當您在一個新的FloEFD熱流分析專案中（例如，我們假設您現在開啟一個新的模型，並為它建立一個新的FloEFD熱流分析專案），您可以插入現有的零件或次組件（在步驟5中所保存的）。
步驟7. 滑鼠右鍵點選分析樹中的專案，然後選擇Customize Tree（自定義樹狀圖），如下圖左所示，以啟動FloEFD分析樹的前處理部分中的From Components(從組件附加)，如下圖右所示：

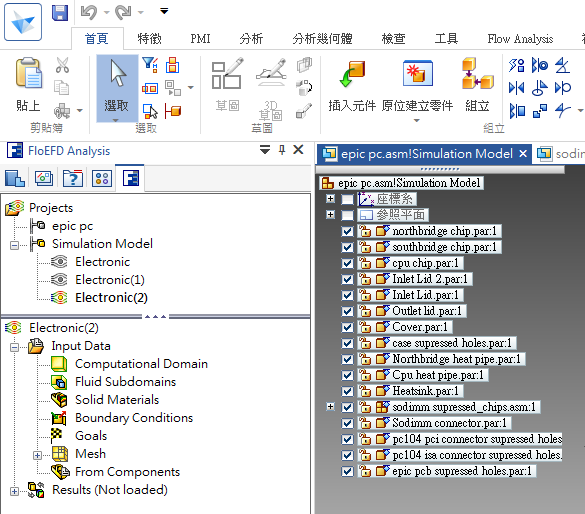

此時分析樹中會出現From Components(從組件附加)，如下圖所示。

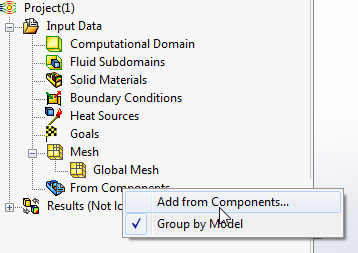

滑鼠右鍵點選From Components(從組件附加)，並選擇“Add from Components...(從組件添加)”。

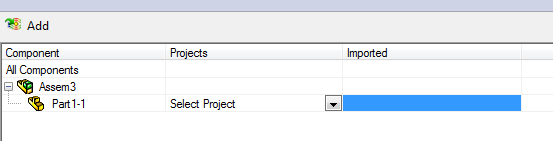

在下方顯示一個新窗格，顯示偵測到FloEFD熱流分析專案屬性的所有零件和組件。

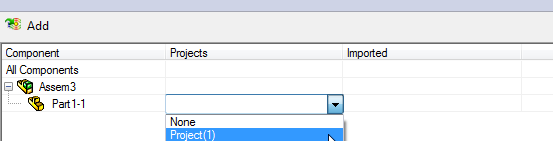

從項目列表中選擇要導入的FloEFD熱流分析專案。下圖顯示組立件Assem3底下的零件Part1-1，其中建立了一個名為Project(1)的熱流分析專案。

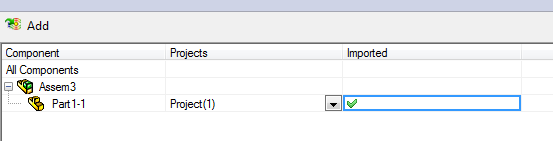

點選Project(1) 熱流分析專案，綠色複選標記表示操作成功：
點選Project(1) 熱流分析專案，綠色複選標記表示操作成功：

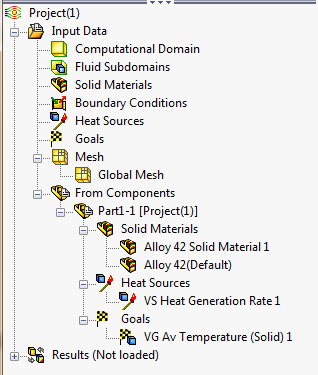

然後點擊位於窗格左上角的“Add(添加)”圖標。Project(1) 熱流分析專案所有屬性現在將被添加到新的FloEFD熱流分析專案中：
請注意，General Settings(通用設定)中的某些預設屬性也會添加入到“From Components(從組件附加)”底下樹狀圖中。
上圖中的Alloy 42(Default)就是Project(1)熱流分析專案中，在General Settings(通用設定)中設定的Default Solid Material(預設固體材料)…(完)。
請注意，General Settings(通用設定)中的某些預設屬性也會添加入到“From Components(從組件附加)”底下樹狀圖中。
上圖中的Alloy 42(Default)就是Project(1)熱流分析專案中，在General Settings(通用設定)中設定的Default Solid Material(預設固體材料)…(完)。
曾慶典 Peter Tseng
