建立鈑金中面來分析 – 2019/01/11
11
一月

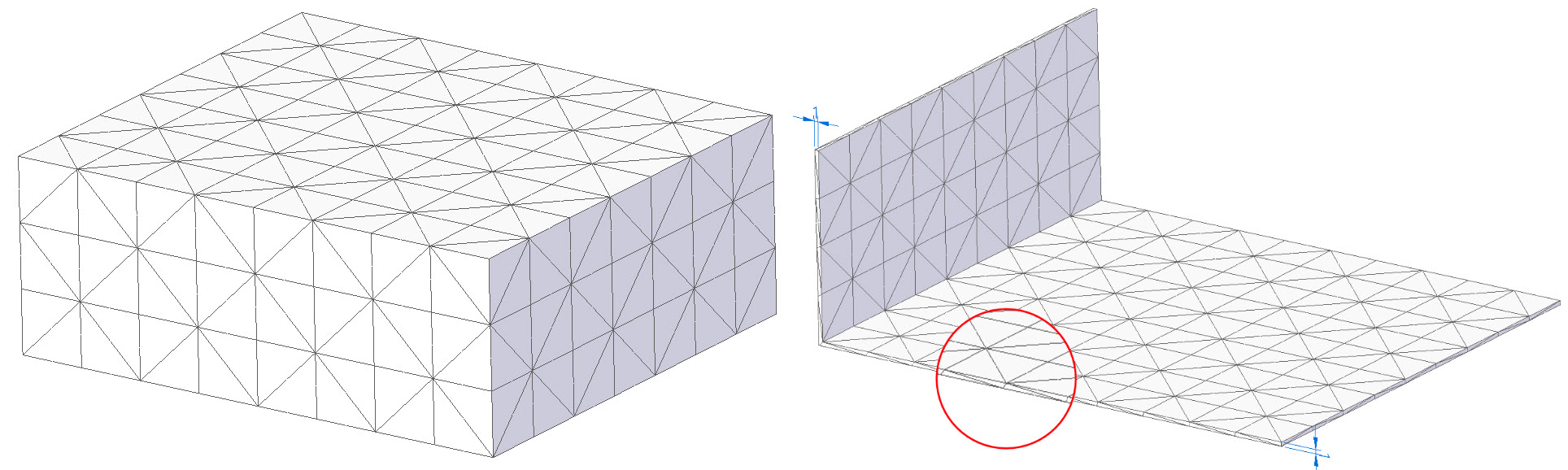

以往在零件做分析，因為零件的厚度基本上大多都可以滿足劃分網格的長寬高比例，劃分網格基本上沒太大的問題，但如果在鈑金上要劃分網格，大多就會失敗，如下圖紅色框所示，網格會變成狹長三角形，後續在計算上就會導致計算失敗的原因大多在這邊，因為鈑金的厚度大多為0.8~3mm不等，且模型也都蠻大的，所以需要取中面來分析。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

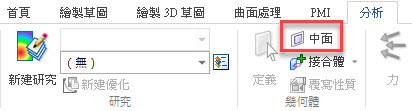

首先，這個模型必須要是鈑金體(就是可以展開的鈑金)，在分析的功能區上會看到有一個中面的功能，就可以點選。
首先，這個模型必須要是鈑金體(就是可以展開的鈑金)，在分析的功能區上會看到有一個中面的功能，就可以點選。

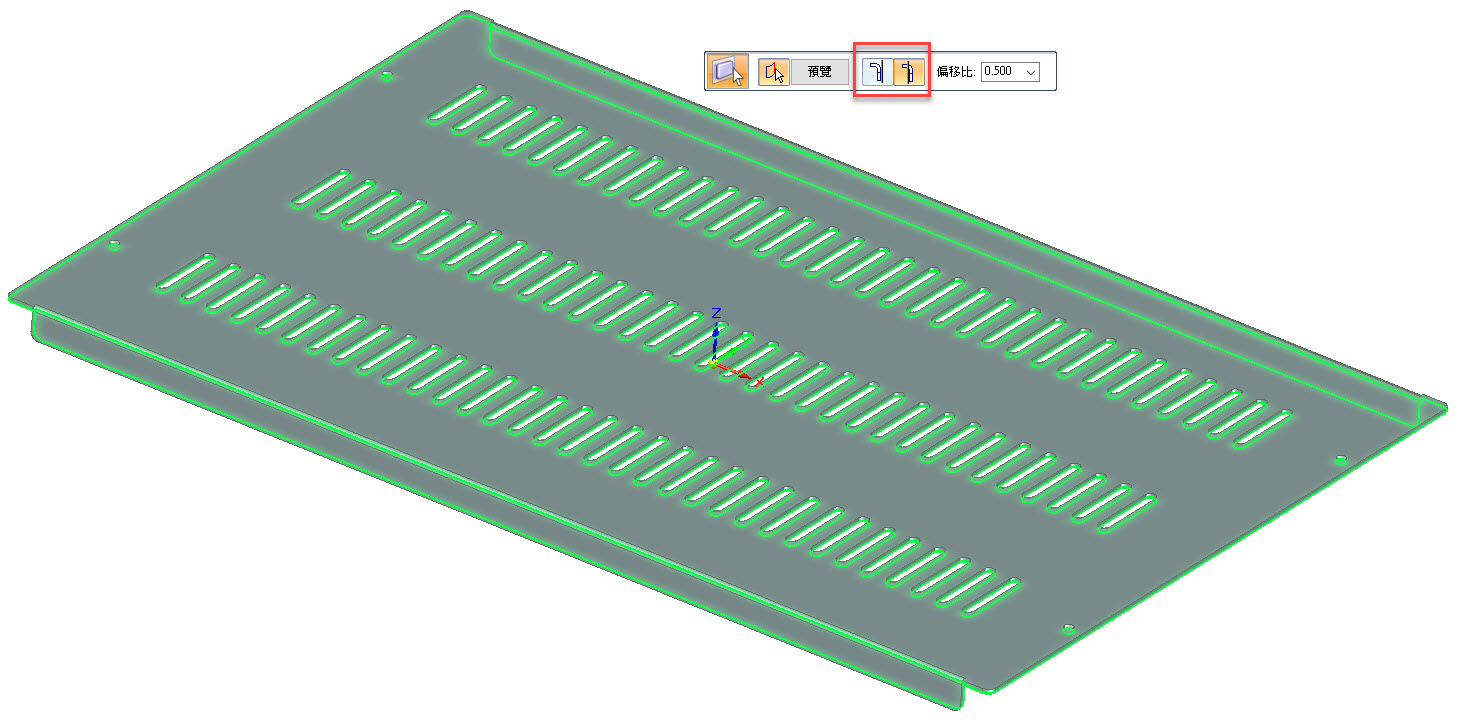

此時，會出現對話框，你可以選擇內側面或外側面，其實沒甚麼影響，數值輸入0.5，就是鈑金的中間面，無論你的厚度是5mm還是10mm，0.5的意思是取得模型正中間的面，所以你也僅能輸入0~1以內的數值而已。
接下來你就可以看到妳的特徵中多了一個”中面”的特徵。
剛剛中面開啟後，記得把設計體關閉，現在我們將用剛剛取出來的中面來進行分析。

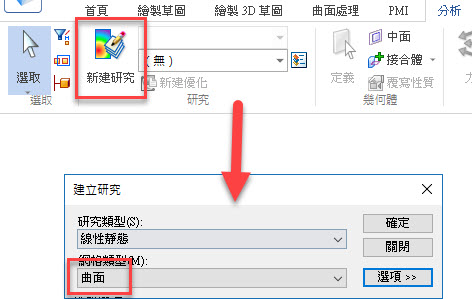

新建研究，然後網格類型選擇曲面。

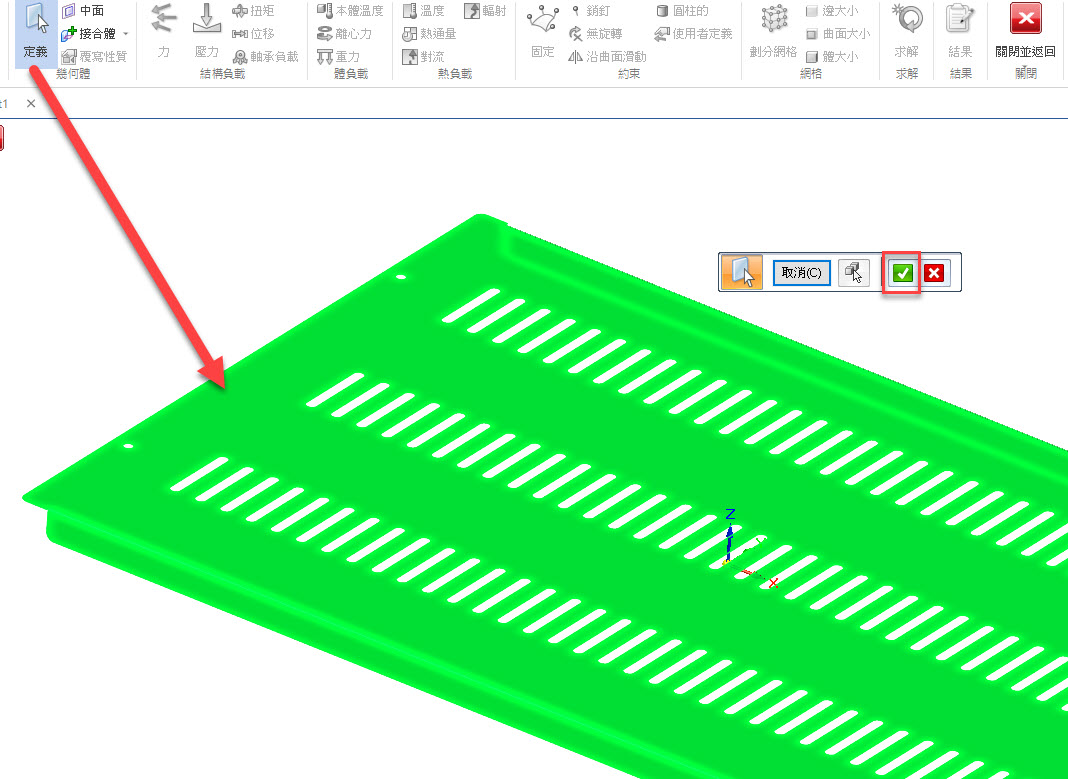

定義此曲面，就可進行設定分析了。
也可以在分析浮動視窗中，看到相關的資訊如這個鈑金原本的厚度為1.6mm之類的訊息。

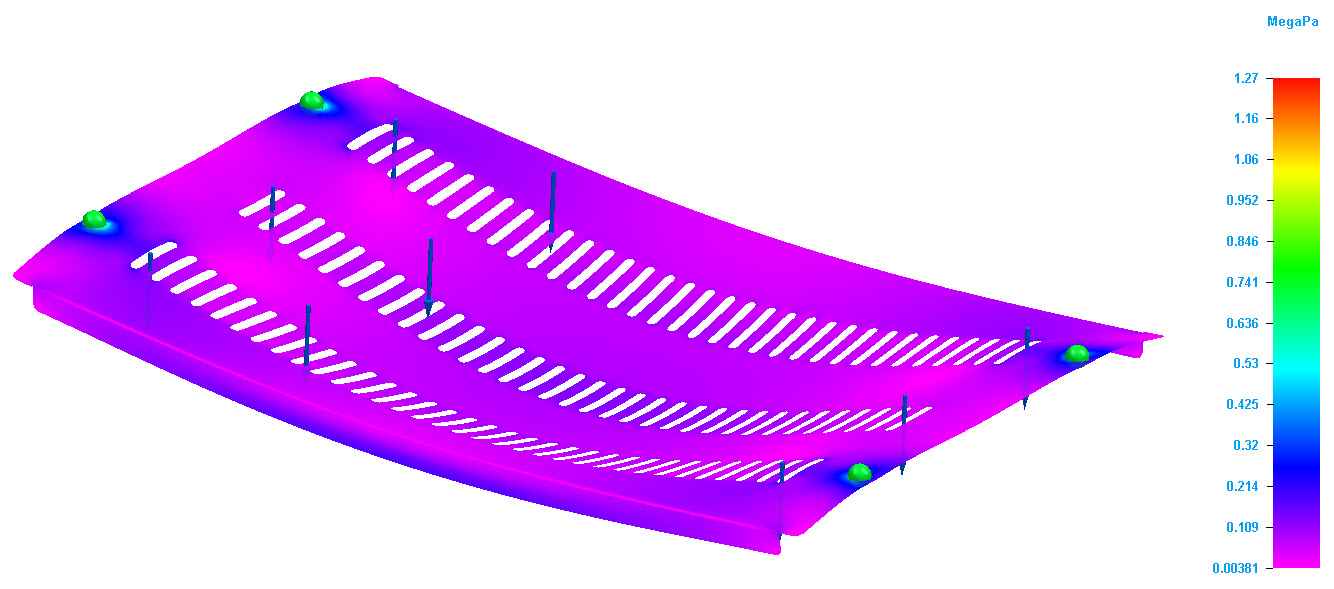

輸入相關的條件，如材質、負載、約束、網格等，就可進行求解分析。
