今天我們在一個463X193的立方平面上使用交錯陣列圓孔，如何在孔直徑(7mm)不能改變下，僅改變孔的數量，要使表面積最接近63000mm^2(平方)卻不超過，我們能有甚麼方法可以做到呢？在這邊簡單的介紹利用感應器及變數表，快速達成想要的結果。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

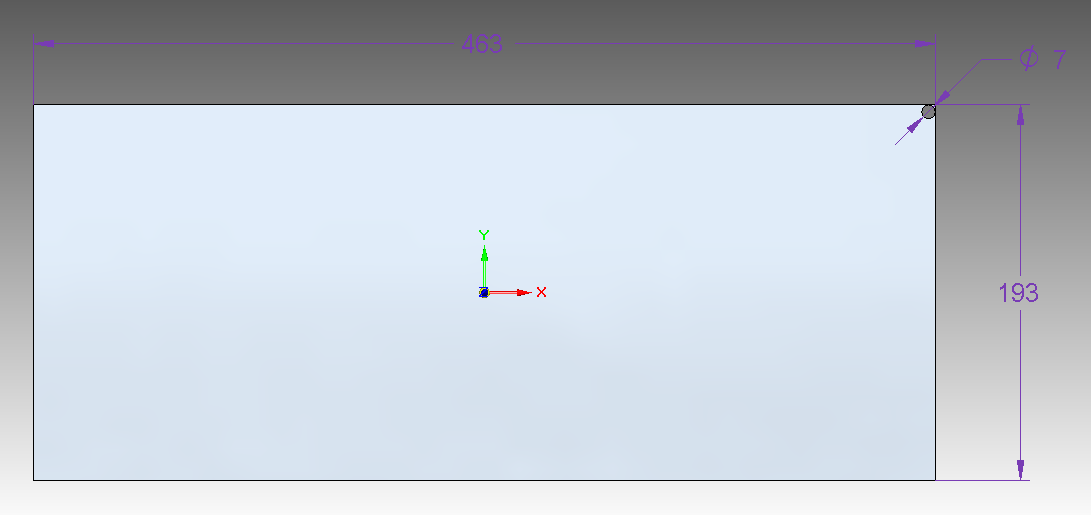

如下圖，在一個463X193的立方平面上，孔徑為7mm。

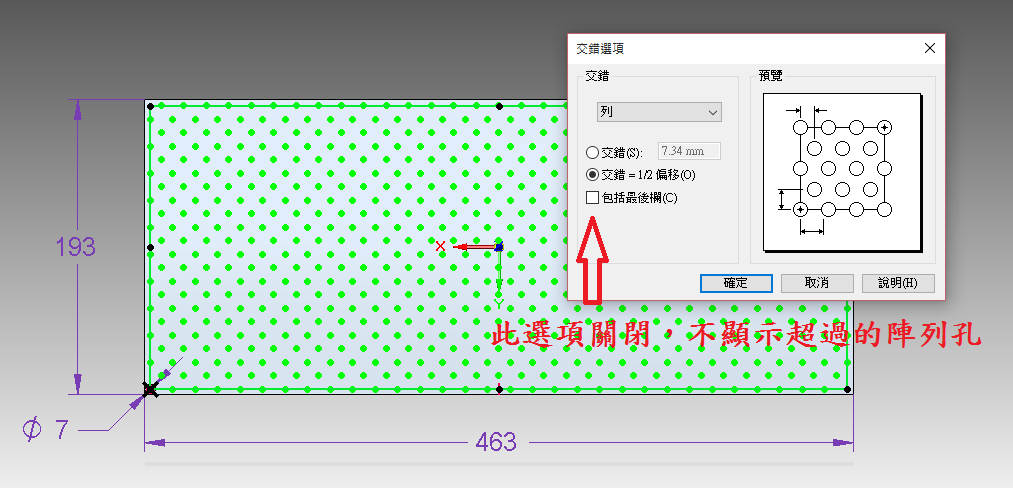

首先大概做一個30X20的交錯孔陣列，方便後續使用變數表來調整，需注意要將＂包誇最後欄＂選項關閉，以免造成不完整的圓孔。

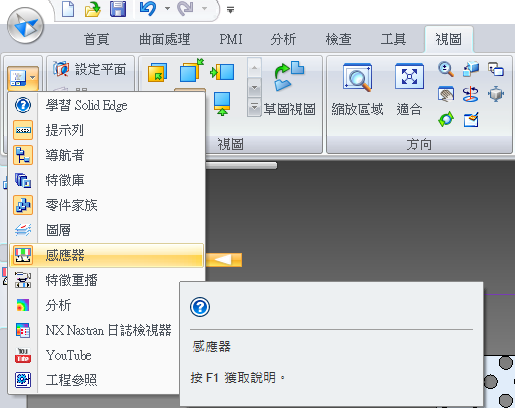

接著將感應器從視圖>>顯示>>窗格>>感應器叫出視窗，如下圖。

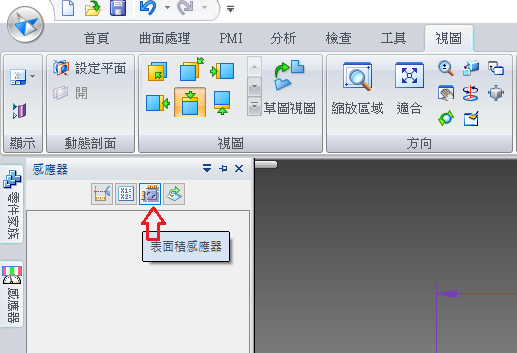

點選感應器內的＂表面積感應器＂來做設定。

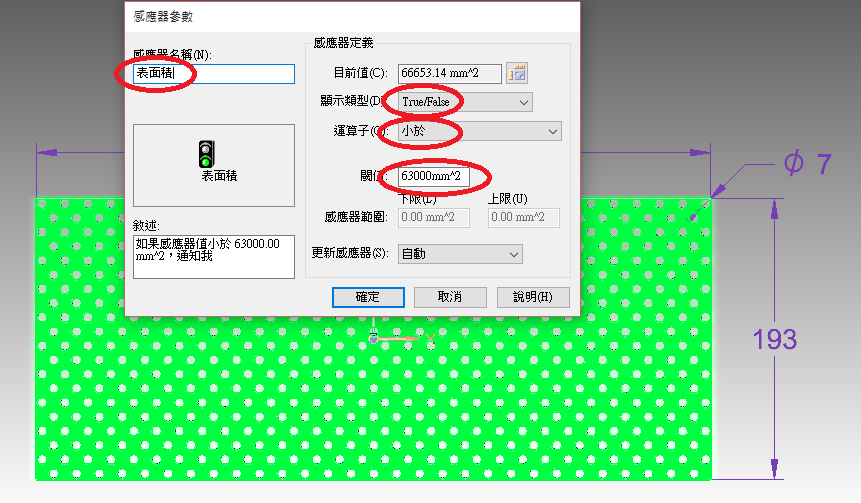

選取面後給定感應器名稱，將參數設定完成。

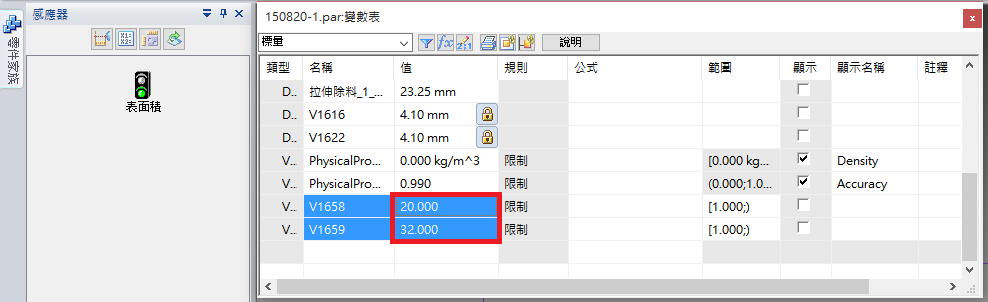

接著我們再去修改陣列的數量，可透過變數表直接來更改數量較快，下圖框起處就是X與Y的陣列數量，直接修改數值即可。

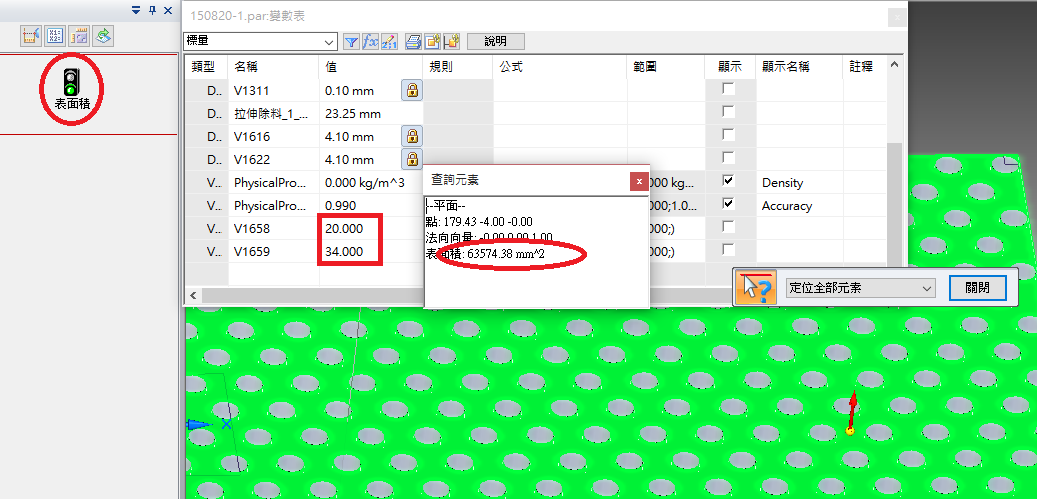

當陣列數量改為20X34時，可以看到查詢的表面積為63574.38mm^2，感應器的燈號是綠燈，因為還是大於63000mm^2。

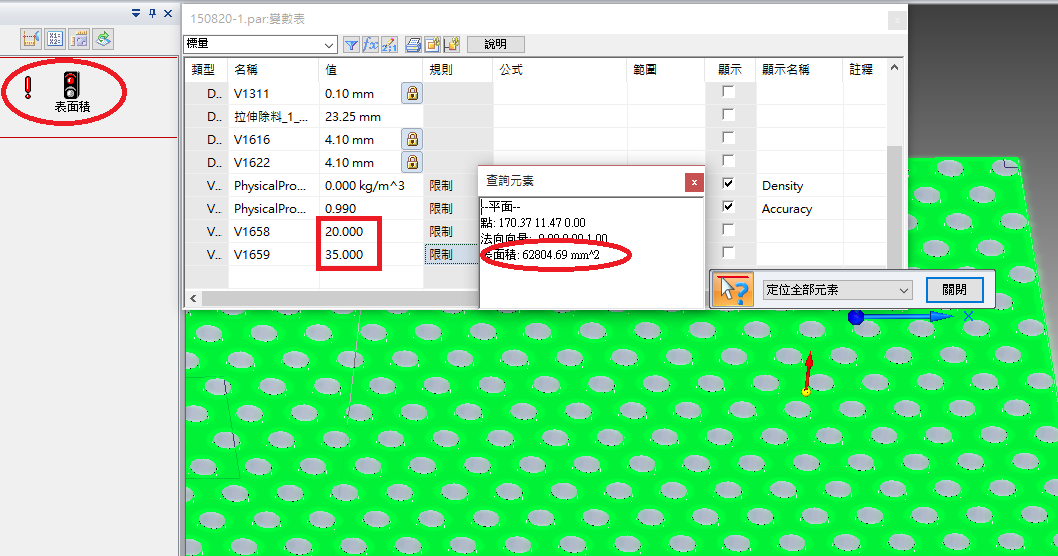

當陣列改為20X35，我們可以看到燈號亮紅燈警告面積已經小於我們所設定的63000mm^2，查詢值為62804.69mm^2。
善用感應器及變數表的功能可以快速達到需求，不需去做複雜的人工計算與查詢。
