在組立件環境顯示零件建立的平面 – 2016/11/25

十一月

Posted by Monica

Category:

大家都知道如何在組立件環境針對某一零件顯示我們在繪製零件時建立的平面來作為參考或進行組立，但如果不想平面全部顯示，而是想顯示某些特定平面的話該如何設定呢?請參考以下說明:

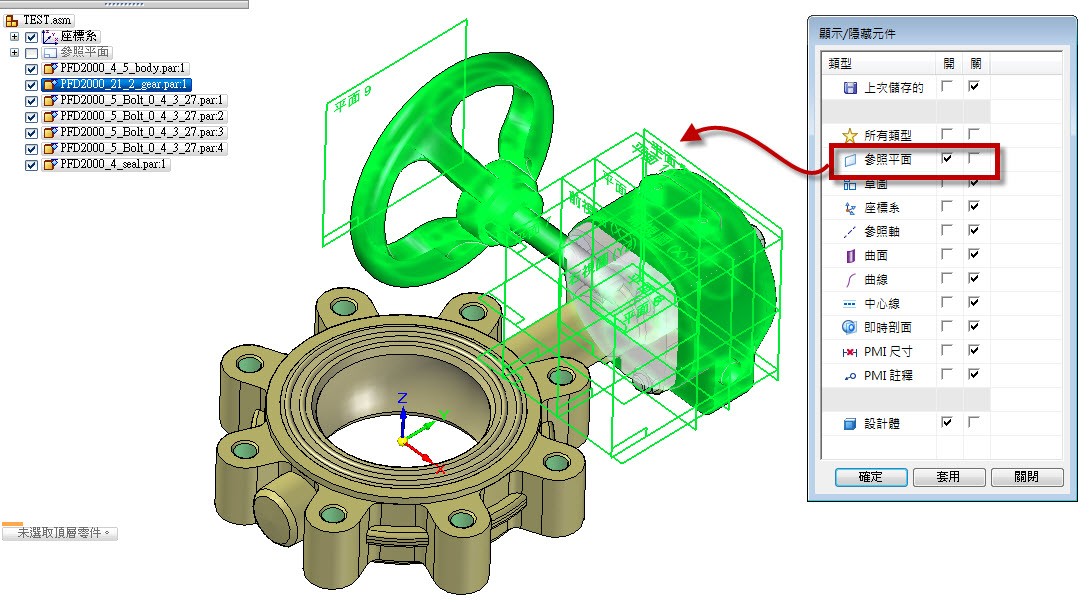

若針對某一零件開啟顯示參照平面，會將此零件的所有平面都顯示出來

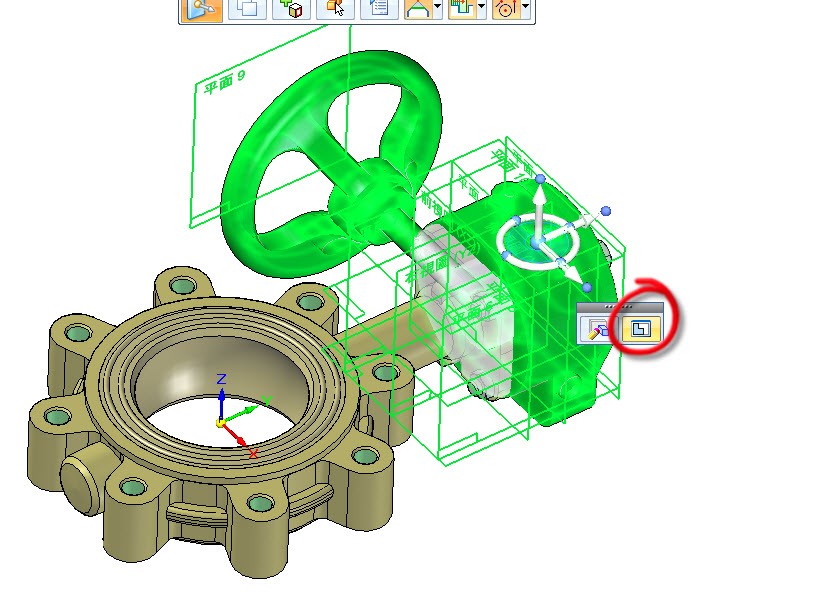

如果想顯示特定幾個平面，其他的平面想要隱藏的話，可先對零件做原位編輯

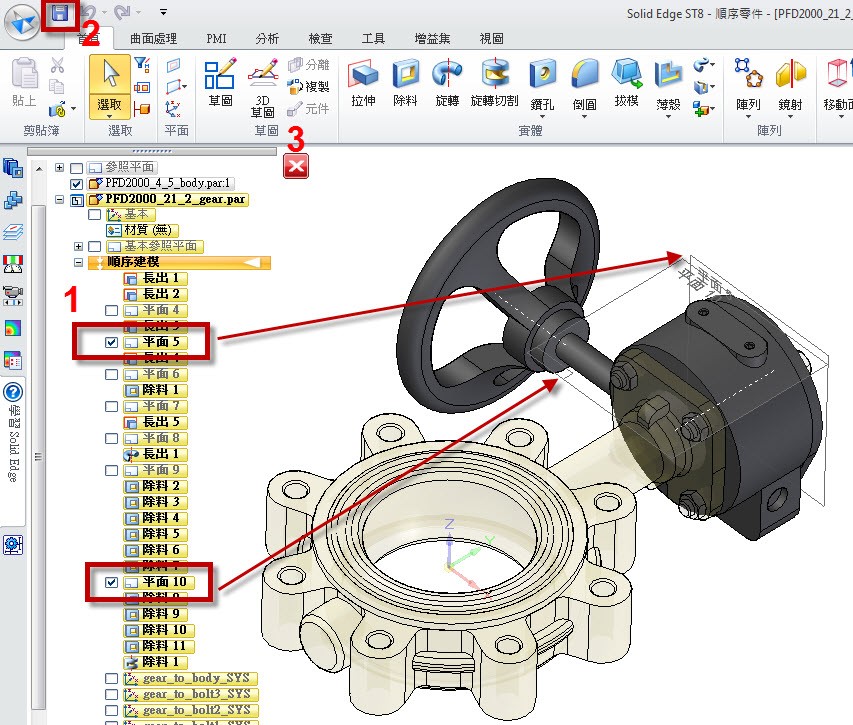

將想顯示的平面做打勾開啟並存檔，接著關閉編輯回到組立件環境

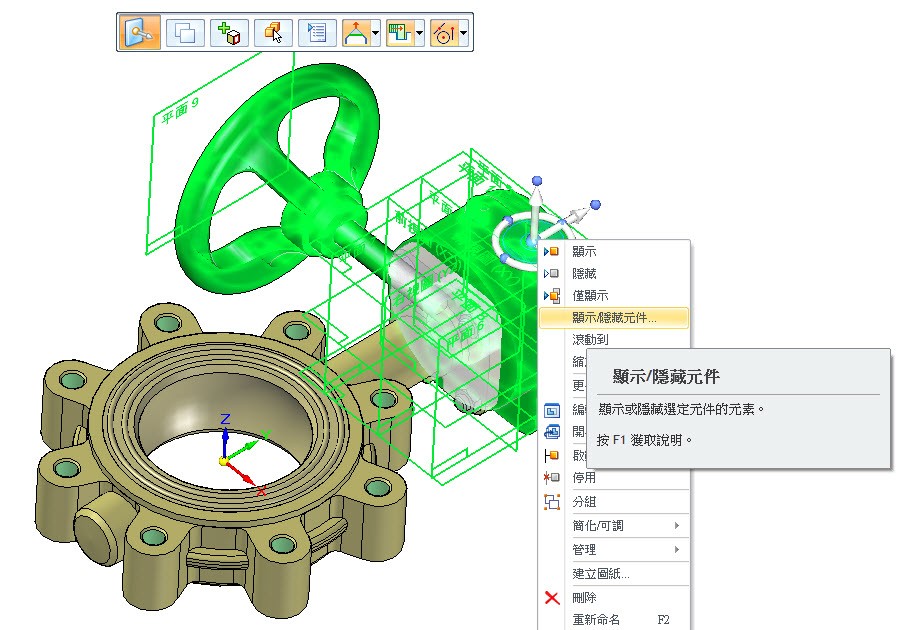

回到組立件環境後，針對零件按右鍵選擇顯示/隱藏元件

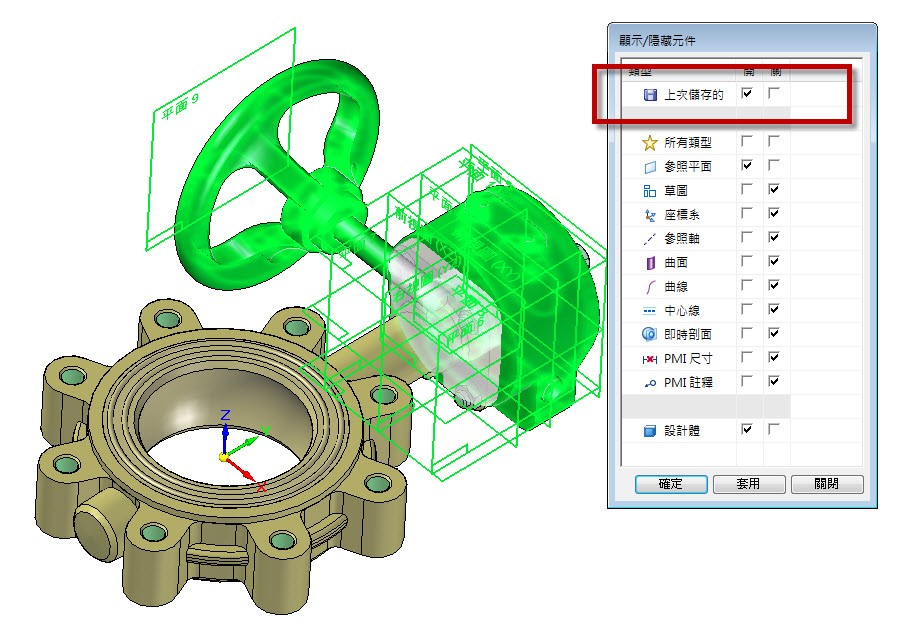

在上次儲存的”開”的選項打勾選取

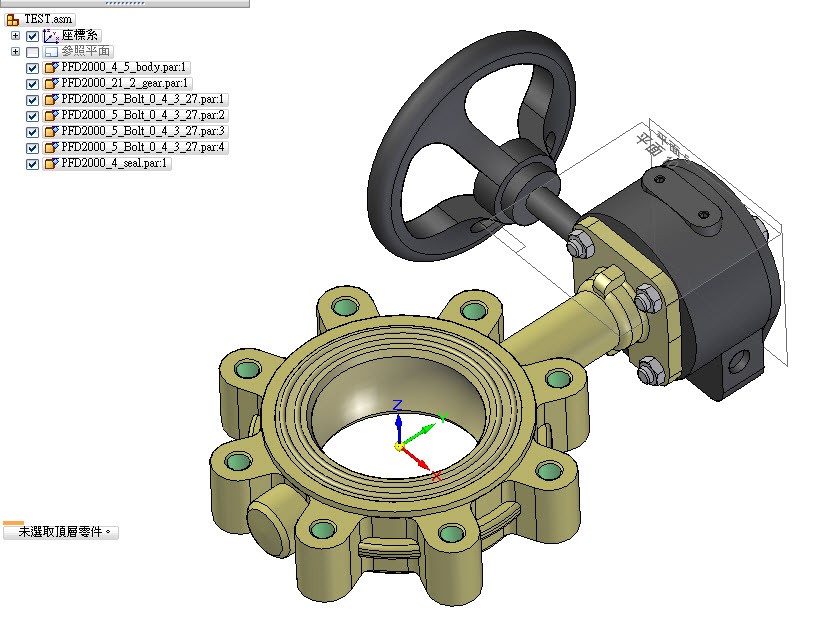

確定後，Solid Edge會顯示你最後一次存檔開啟的平面。…(完)

柯函杶 Jenny Ke
