如何在工程圖中將倒斜角改為C(尺寸)標註 – 2019/09/12

12
九月
Posted by Monica
Category:
2 篇迴響

Solid Edge在模型倒斜角後，按照製圖規範，在工程圖顯示「倒斜角」會顯示為 (尺寸*角度)，此教學教你如何在工程圖中改為 (C尺寸) 的作法。

步驟1 步驟2 步驟3 步驟4 步驟5

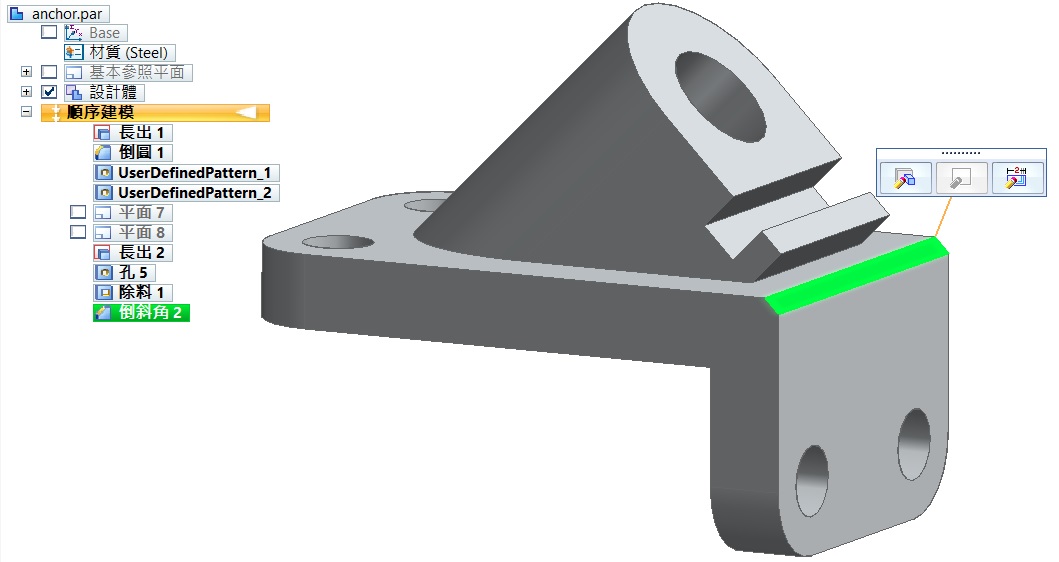

在Solid Edge模型中，我們可以看到已有 「倒斜角」。

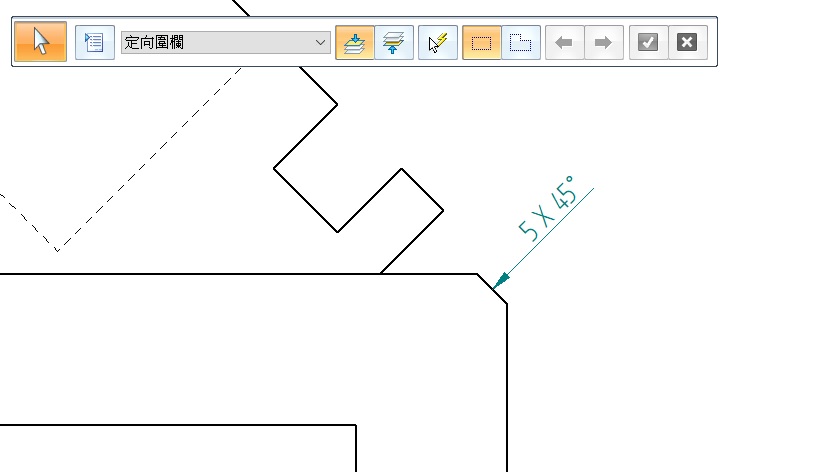

在Solid Edge工程圖中，利用 「倒斜角」功能標註出來會像下圖所示為 「5 X 45°」。

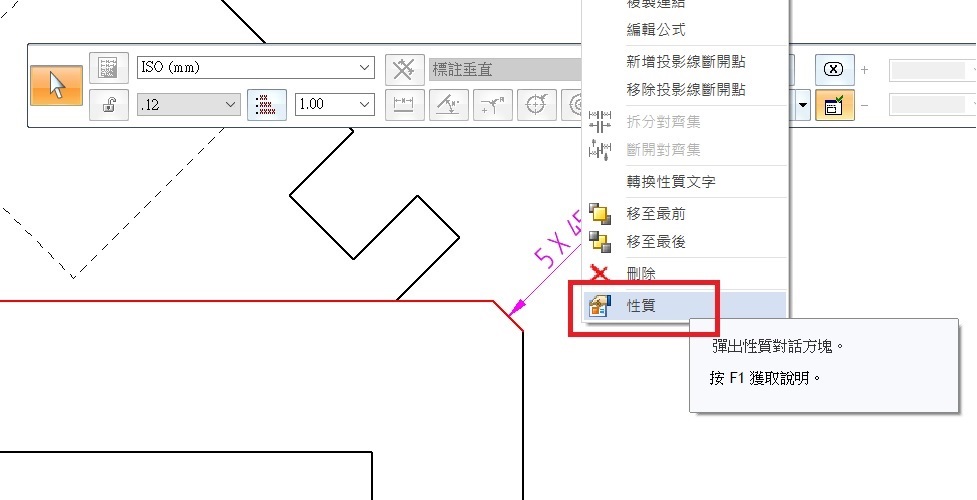

接下來對這個尺寸點選後，按滑鼠「右鍵」進入「性質」中。

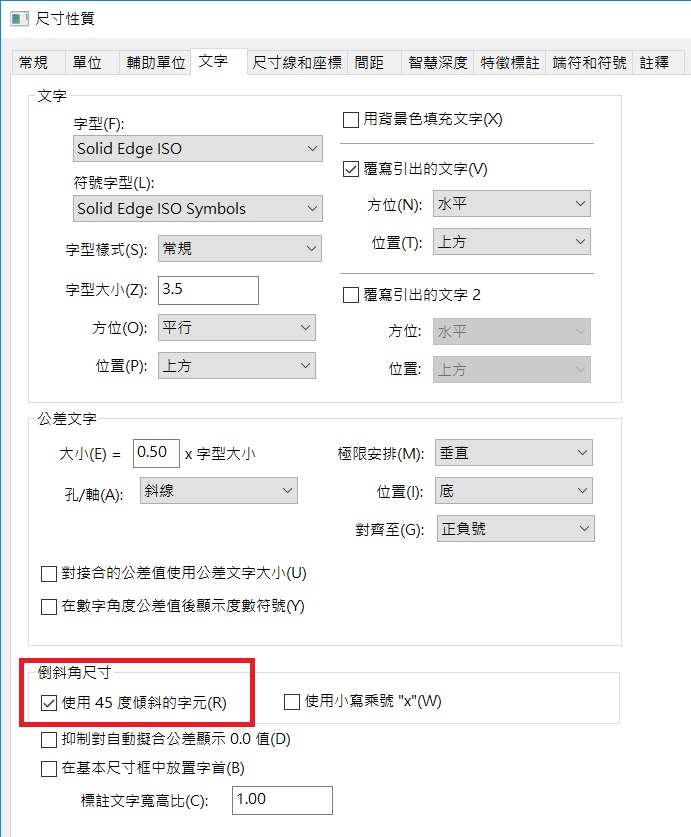

在文字分頁中，有個倒斜角尺寸的區域裡，勾選「使用45度傾斜的字元」。

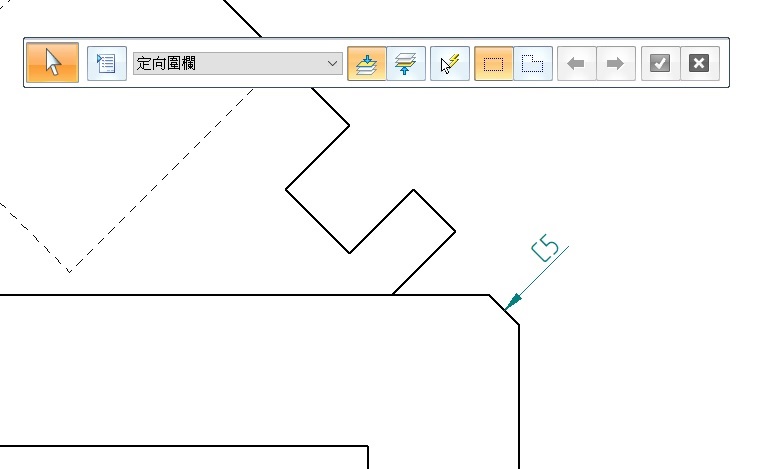

最後在結果中，就可以顯示為「C5」了。 ...(完成)

李俊達 Jimmy Lee

Comments

  • 陳50 2021-12-20 at 11:34:24 Reply

    請問一下 如果在edge的倒角標註一直無法修改為C的標註法還有什麼方法可以修改嗎?

  • iugu poloj 2021-12-21 at 17:12:50 Reply

    正常情況依照步驟設定都是可以修改的，如不行可以換回使用最傳統的標註方式
