當圖檔太多，不知道零件的相對工程圖放在哪時，該如何在 “更名零件” 後，保有原來的連結呢?

我們可透過下列的說明來完成

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6
開啟檔案。

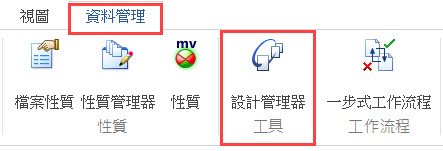

點選 【資料管理】 → 【設計管理器】。

在修改零件名稱前，需要先找到相對應的工程圖。

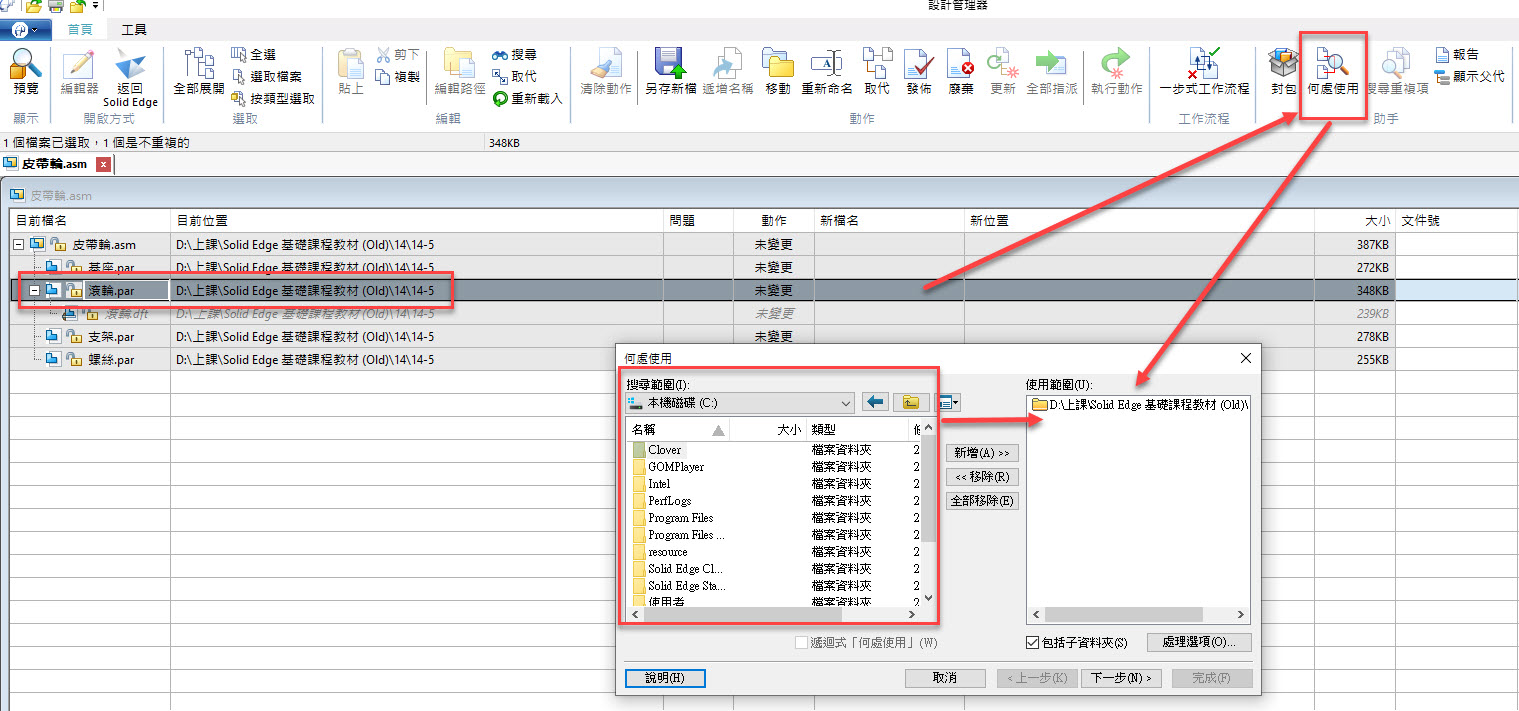

點選【何處使用】 → 選擇左方的【搜尋範圍】 → 新增到右方的【使用範圍】。

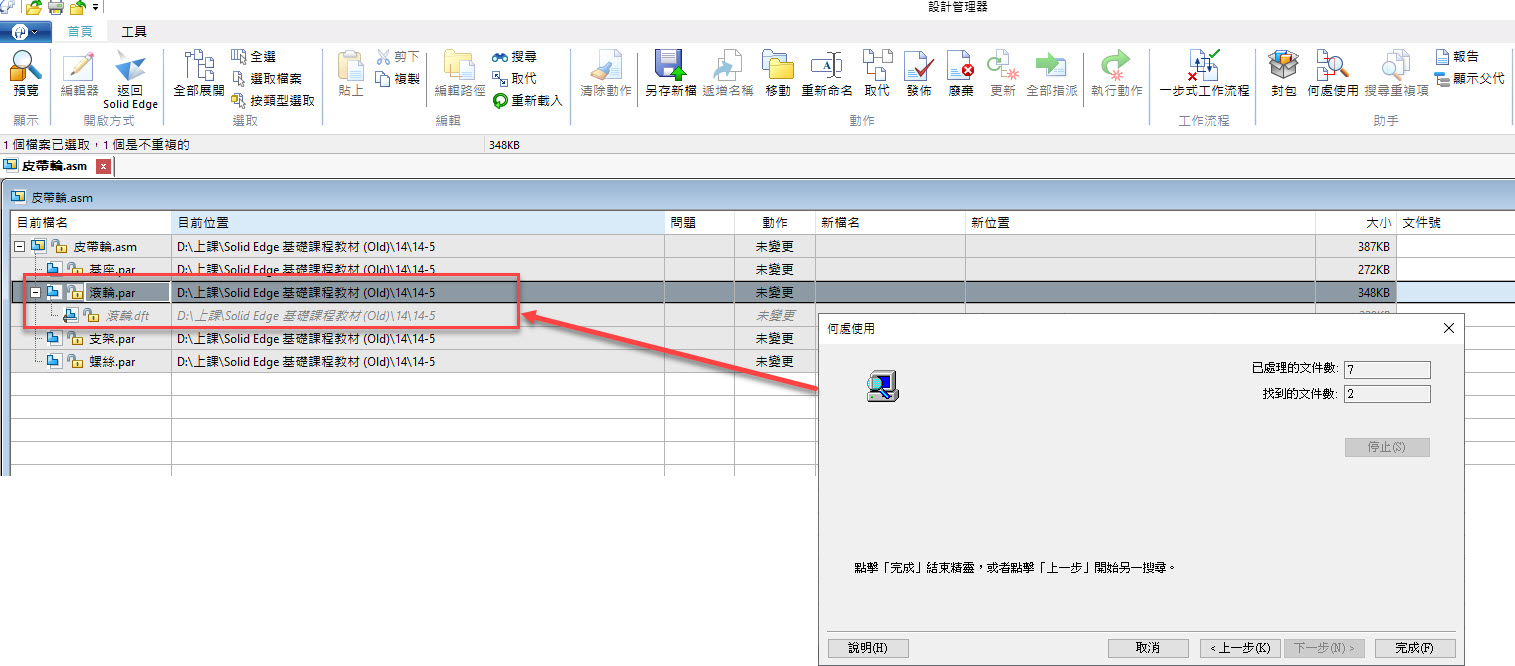

藉此找到工程圖。

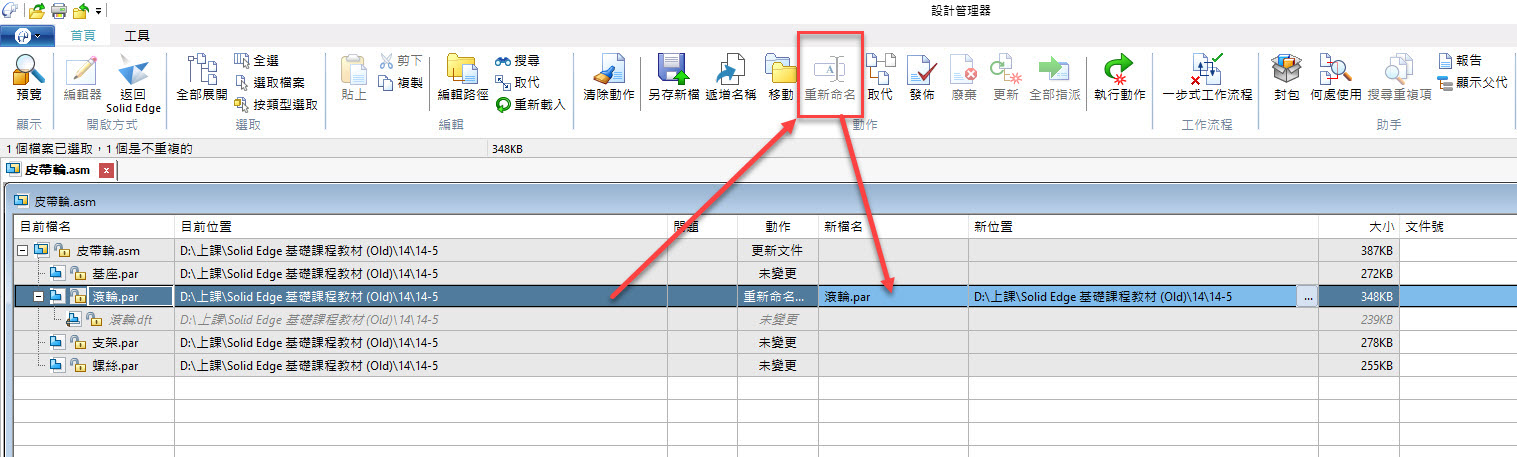

選擇需要【重新命名】的零件做修改。

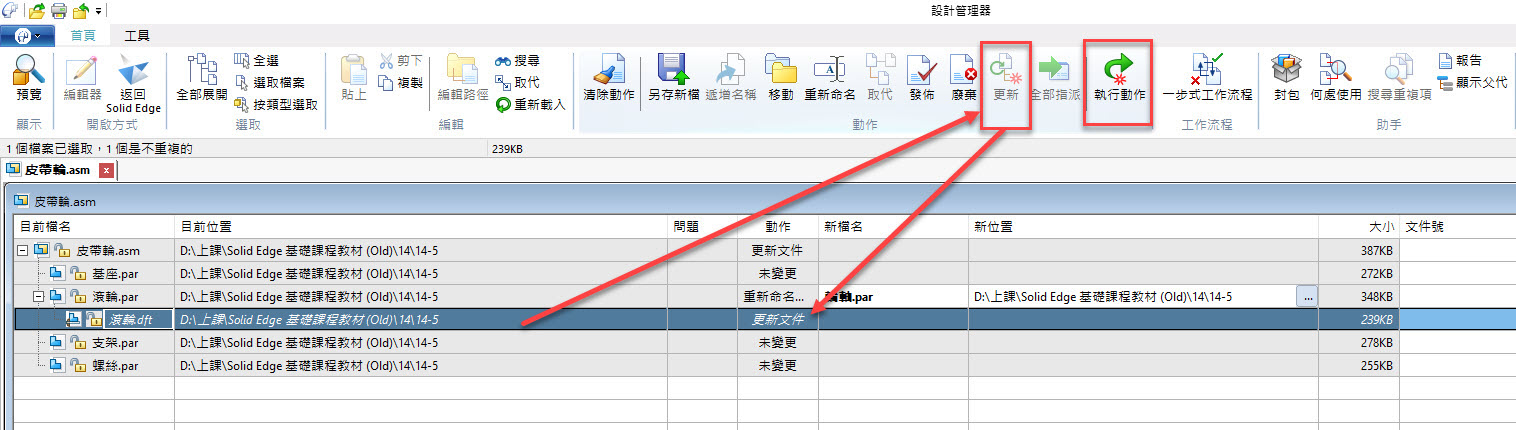

並同時點選工程圖做【更新文件】的動作，最後【執行動作】。

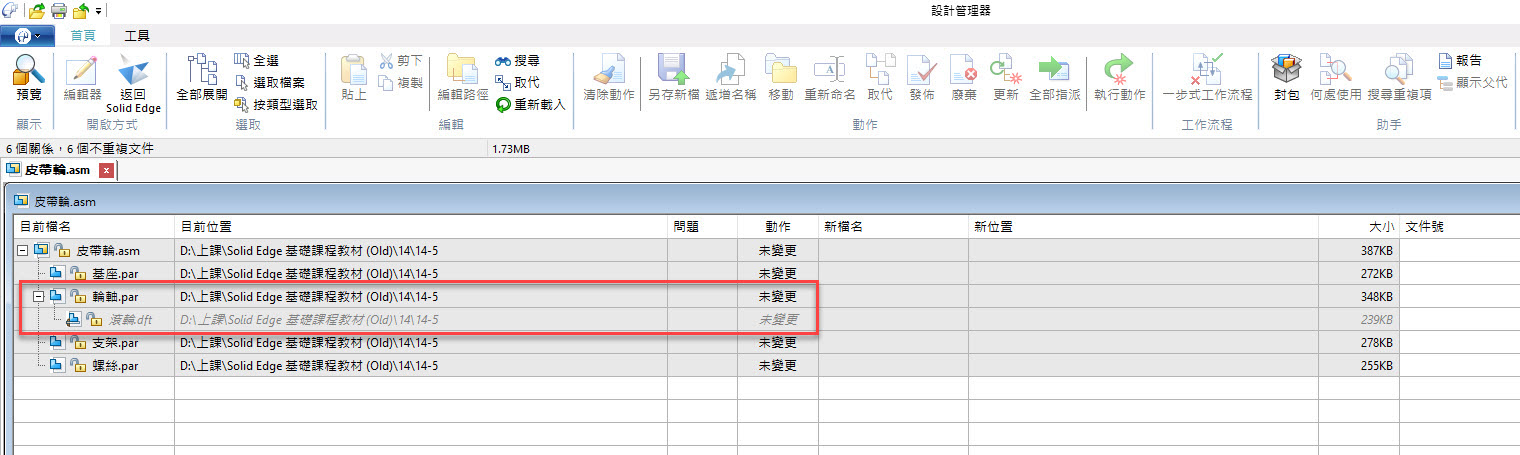

完成。
