如何在Solid Edge中進行流固耦合分析 – 2024/09/13

九月

Posted by Monica

Category:

Solid Edge Premium以上版本的Simulation有支援匯入FloEFD的「流體壓力」，因此，

當您利用FloEFD分析出壓力分佈後，可以直接在分析以「匯入流體壓力」的方式進行負載設定。

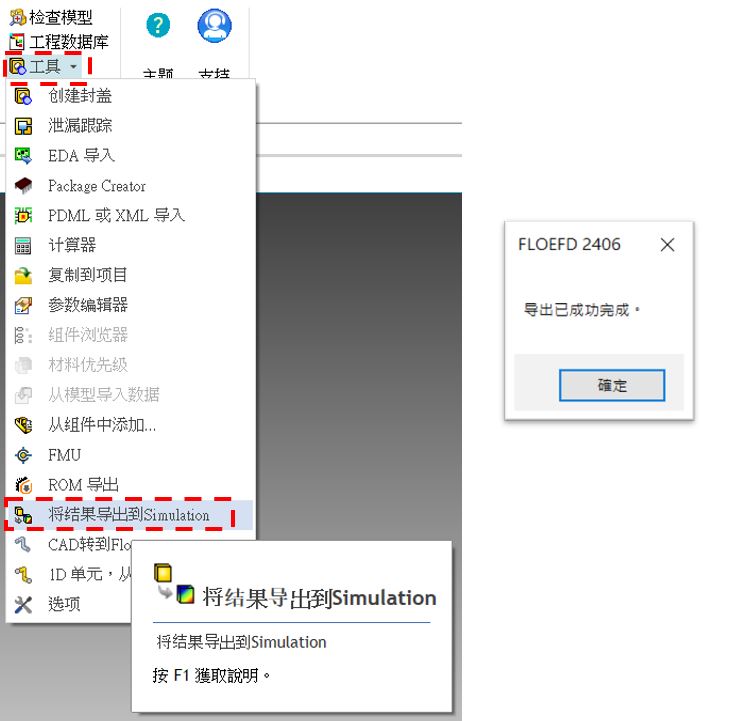

當FloEFD分析求解完畢後，執行「工具」→「將結果導出到Simulation」此時會出現「導出已成功完成」的訊息，
這時相關資料已經存入對應的FloEFD分析資料夾內。

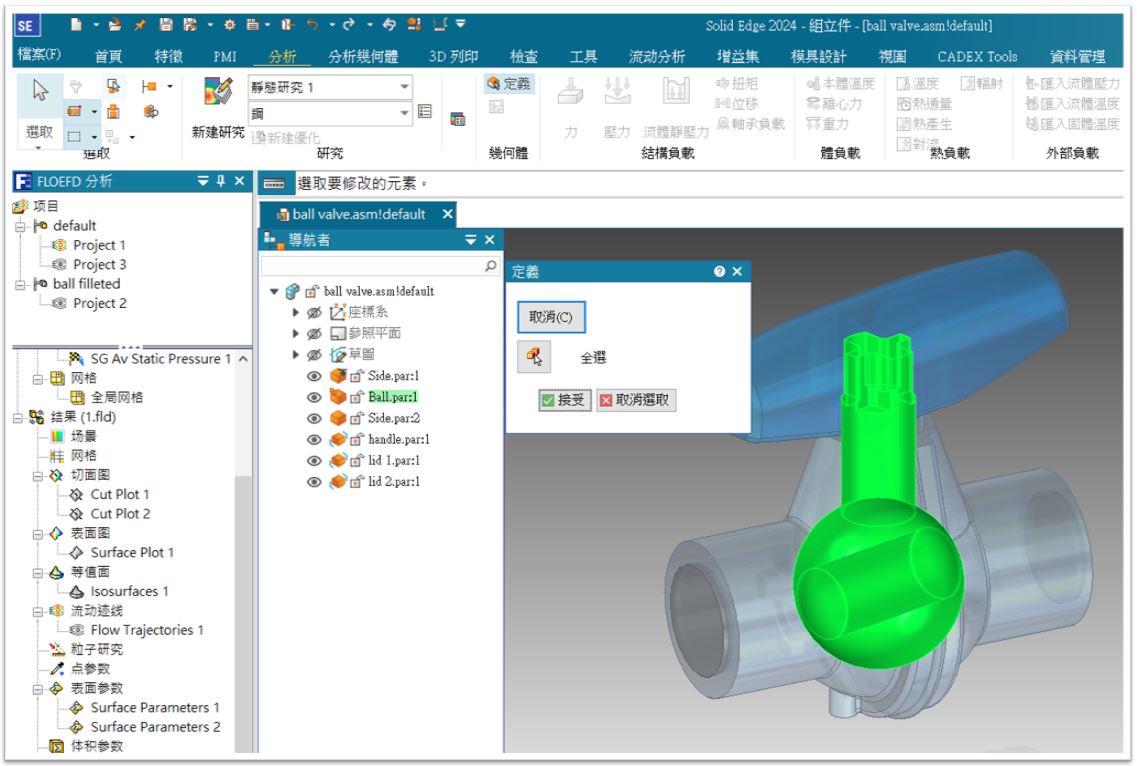

建立一個「靜態研究」後，並「定義」要「匯入流體壓力」的體。

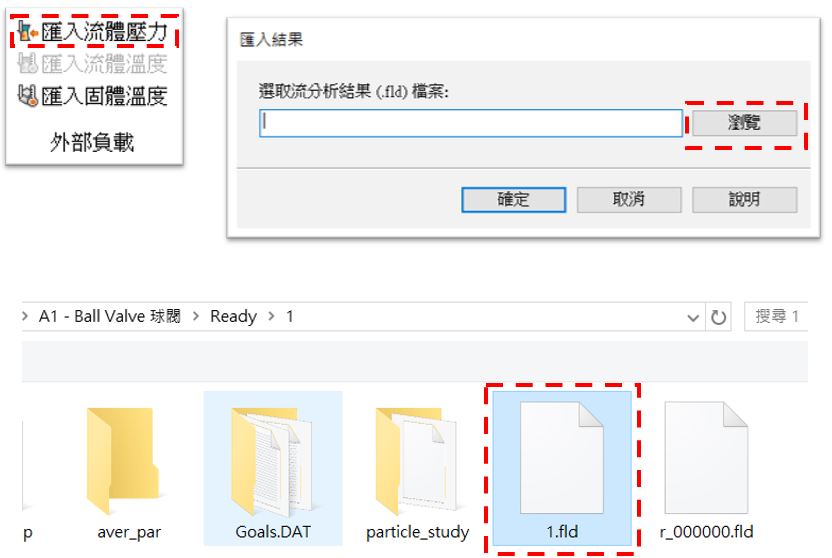

建立好研究後，點擊「外部負載」中的「匯入流體壓力」，此時會出現選取流分析結果的視窗，
點「瀏覽」指向分析檔案的資料夾並選取對應的「.fld」檔案後按確定。
※ 註：FloEFD分析資料，一般會在模型檔案資料夾下，依FloEFD專案建立順序建立資料夾，
並以1、2、3…等名稱命名存檔。

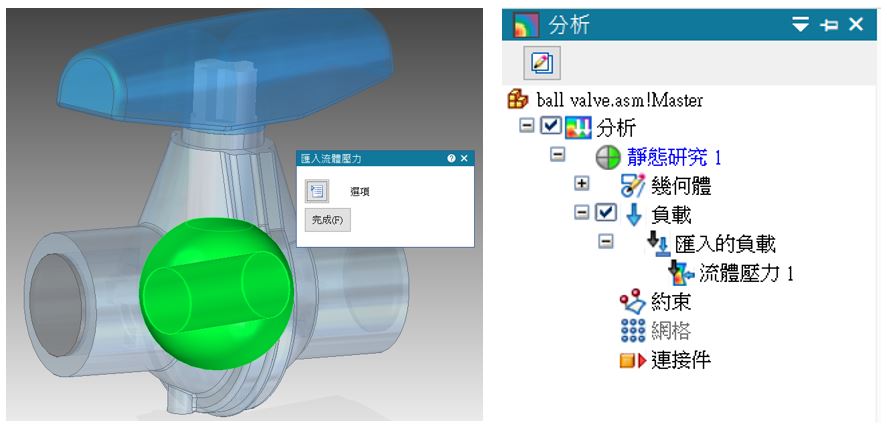

點擊「完成」此時可以發現在「窗格」→「分析」中，可以看到分析結構樹裡的「負載」會多出「匯入的負載」→「流體壓力」。

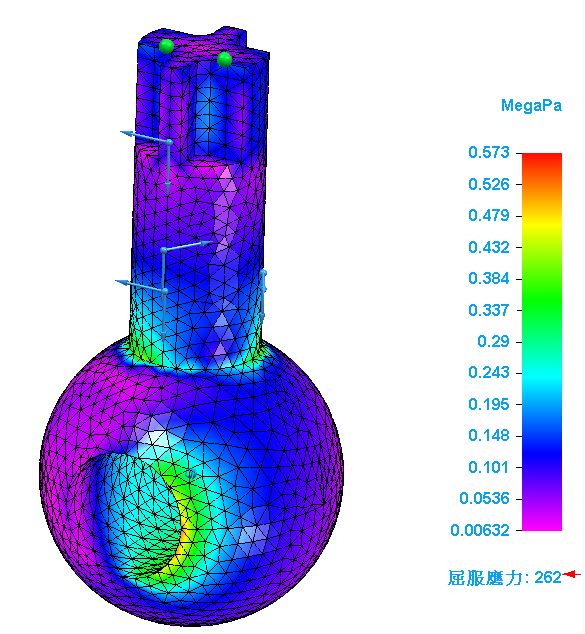

當匯入負載後接下來只要完成其他分析所需設定(約束、網格…等等)並進行求解，就可以分析出流體壓力所產生的應力變化。
