如何在Solid Edge檢視分析網格品質 – 2024/08/16
16
八月
在進行分析研究時，分析網格的品質往往是該研究分析成功與否的重要關鍵，
本篇將介紹如何利用 Solid Edge 提供的工具，快速找出品質不佳的分析網格。
步驟1 步驟2 步驟3 步驟4

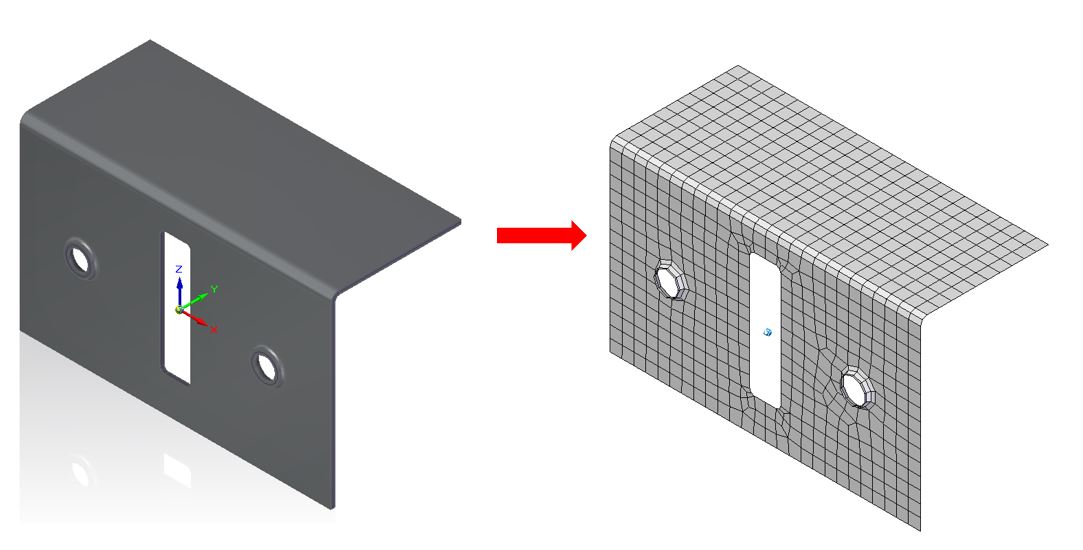

當分析研究進行到網格劃分完畢後(下圖1)，可點擊「分析」→「網格」→「檢查單元品質」，

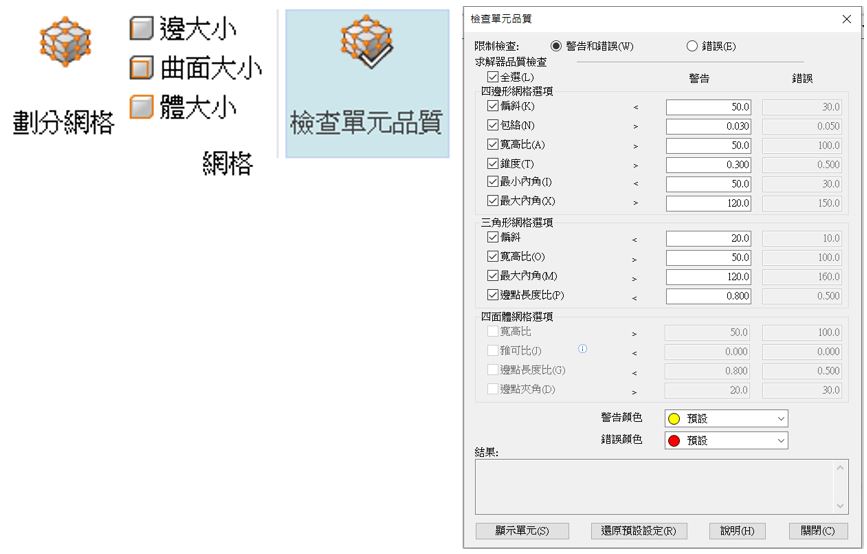

此時就會出現網格品質檢查的指令條(下圖2)。
此時就會出現網格品質檢查的指令條(下圖2)。

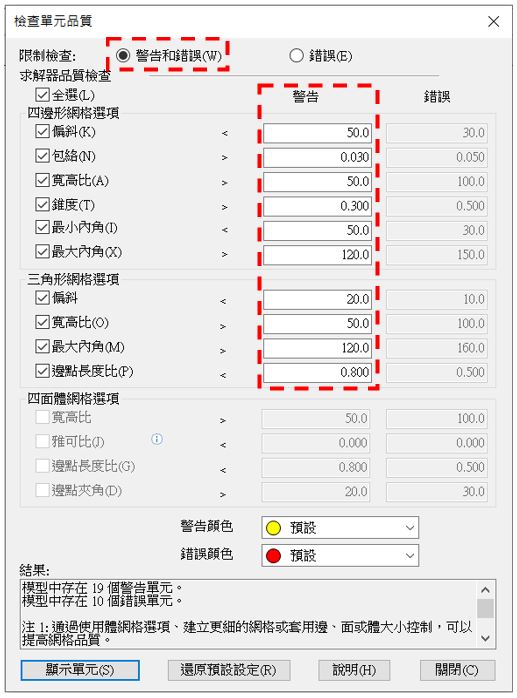

「檢查單元品質」，分為「警告」與「錯誤」分別以黃色與紅色網格表示，
「警告」可以自行定義要判斷的幾何條件，然後顯示出來。
「錯誤」則是能顯示出存在問題的網格。
「警告」可以自行定義要判斷的幾何條件，然後顯示出來。
「錯誤」則是能顯示出存在問題的網格。

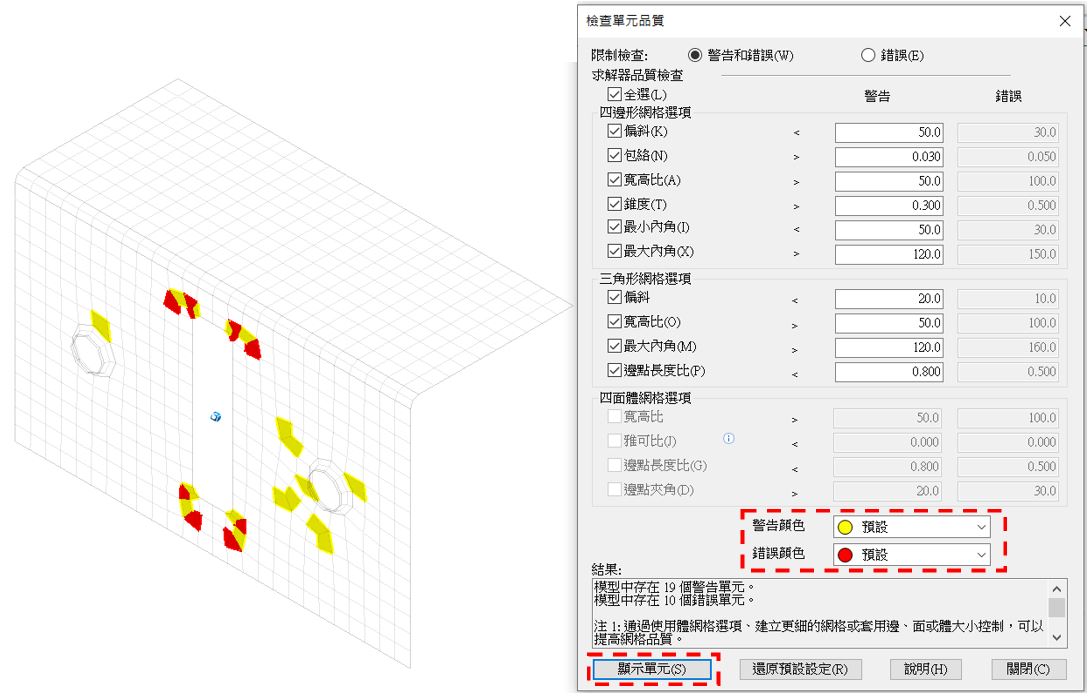

點擊「顯示單元」網格會變線架構顯示，並把符合「警告」與「錯誤」條件的網格以黃色與紅色顯示，
其中「警告」能修改條件，主要目的在幫助找出品質相對不好的網格，
而「錯誤」是使用預設定義，主要目的是找出會影響分析的錯誤網格。
其中「警告」能修改條件，主要目的在幫助找出品質相對不好的網格，
而「錯誤」是使用預設定義，主要目的是找出會影響分析的錯誤網格。

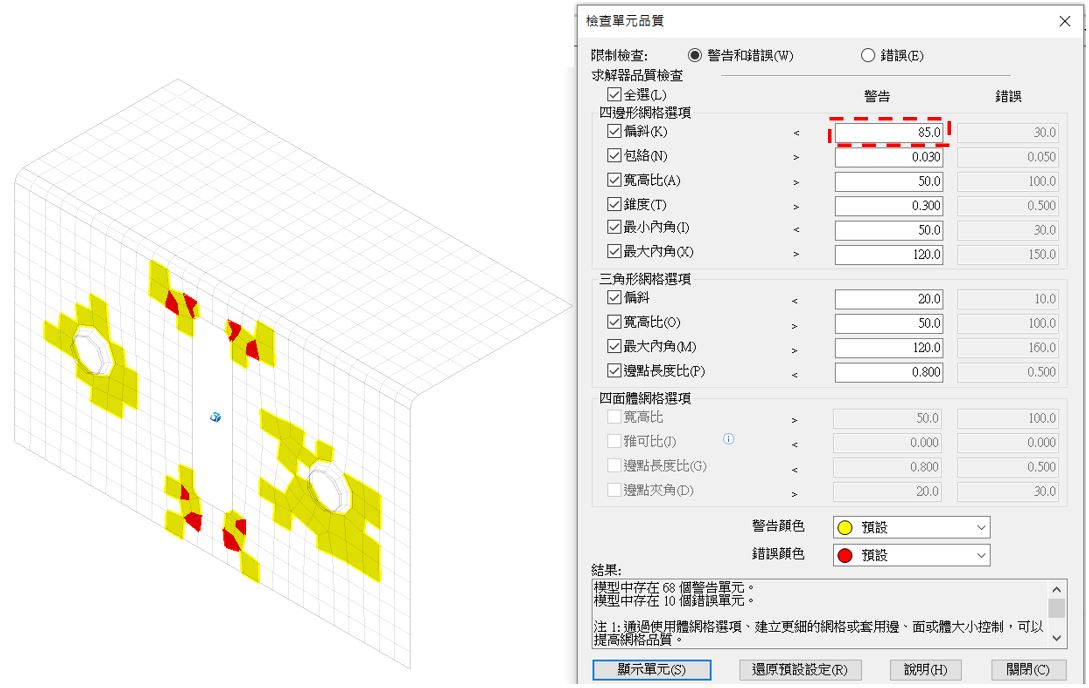

因此透過修改「警告」的判斷條件，顯示「警告」的區域會有所變化。
利用這樣的方式，可以分辨出不同層級的網格品質。...(完成)。
