如何設定零件庫顯示預覽圖並旋轉、放大、縮小 – 2020/03/27

三月

Posted by Monica

Category:

在Solid Edge「組立件」中，要怎麼設定才能讓零件庫有預覽圖？有了預覽圖後，如何旋轉、放大、縮小？

我們可透過下列的說明來完成

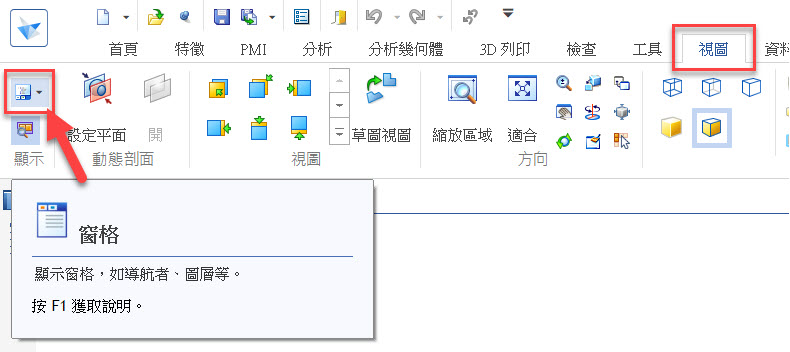

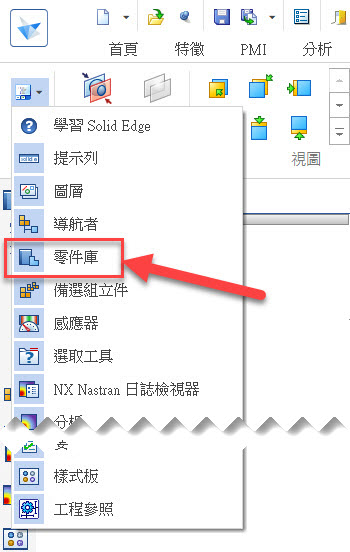

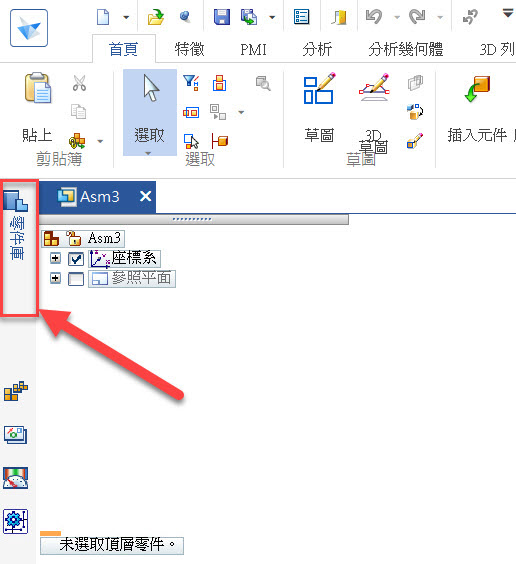

在組立件環境中，可從左邊的浮動視窗找到零件庫；或從「視圖」→「窗格」中，找到零件庫。

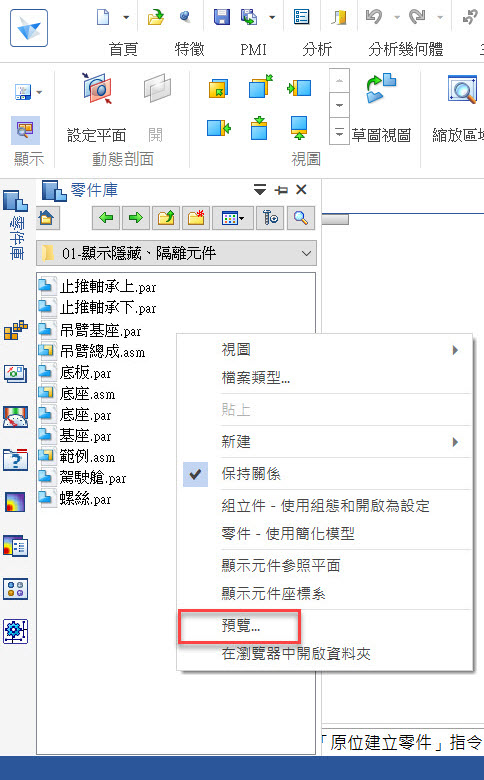

在零件庫中點「滑鼠右鍵」→「預覽」。

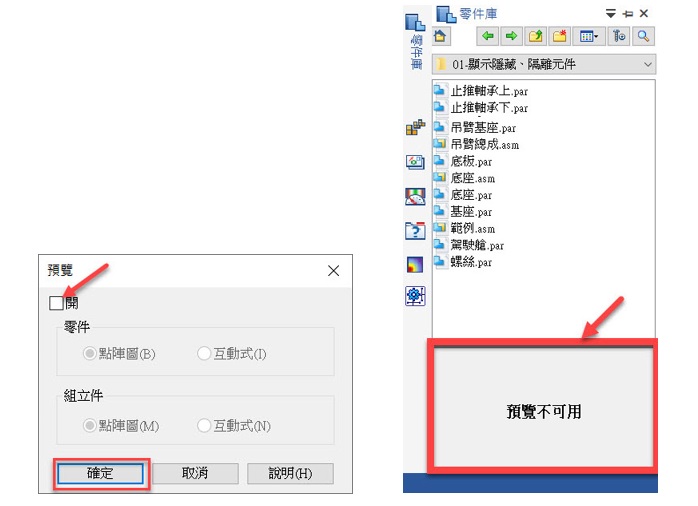

先將「預覽」中的「開」勾選起來 →「確定」，零件庫就會出現預覽視窗。

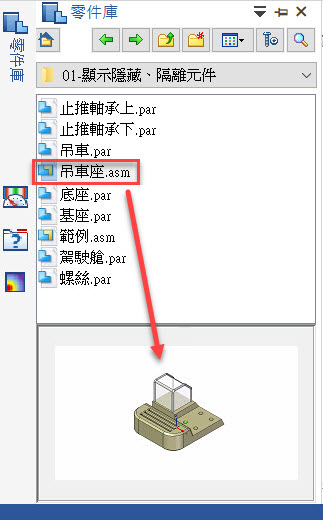

選擇想要預覽的檔案，就可以在視窗中顯示。

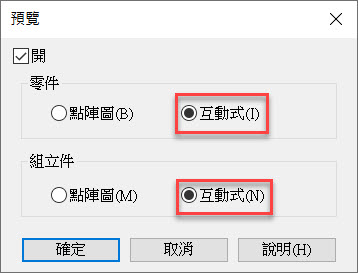

想將檔案在預覽視窗中做旋轉或放大縮小的動作時，可以把「互動式」開啟。...(完成)。

李紫瀅 Trudi
