在Solid Edge的繪製草圖中，有個【柵格選項】的功能，這是早期還沒有繪圖軟體的時候，利用製圖桌手繪時，桌上的方格紙是方便手繪時目測精準的尺寸衍生來的；那使用 Solid Edge 時這個柵格選項功能該如何使用呢？
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10

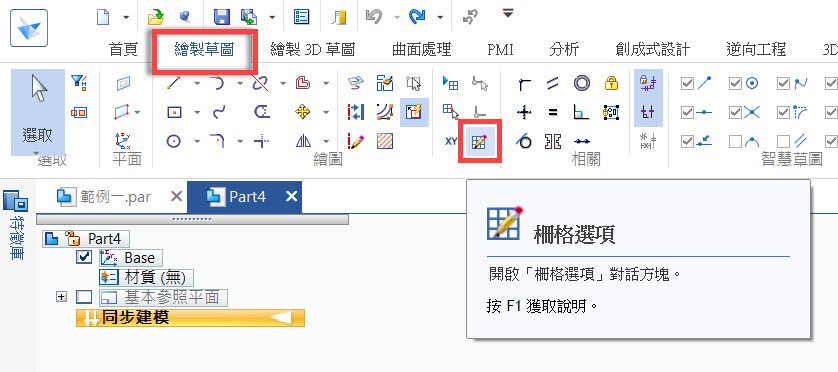

在Solid Edge的【繪製草圖】中，找到【柵格選項】。

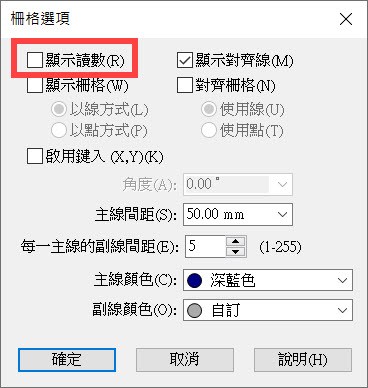

將【柵格選項】中的【顯示讀數】勾選。
回到Solid Edge點選任一繪圖指令，游標旁就會多了XY的動態顯示，差異如下：

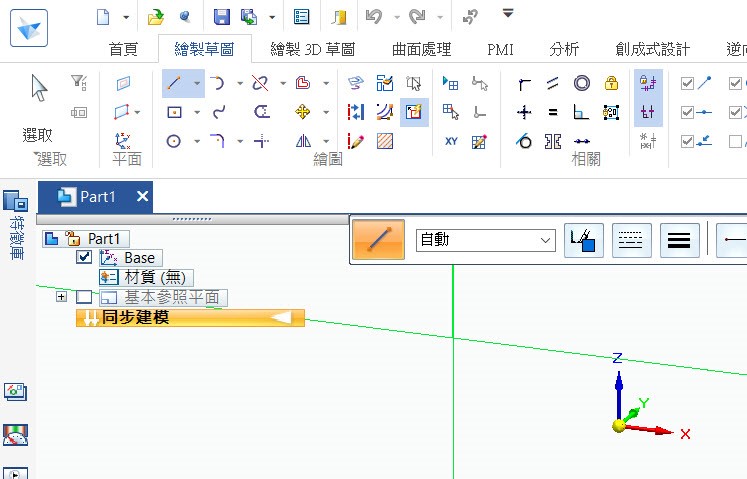

<未勾選【顯示讀數】的狀態>

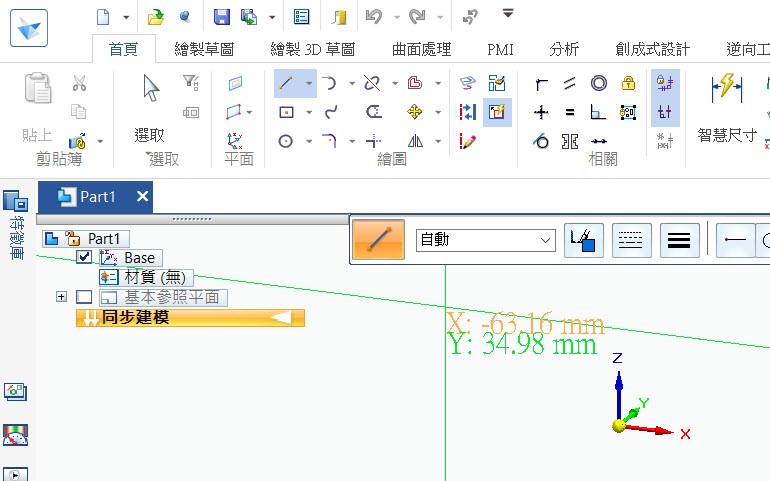

<已勾選【顯示讀數】的狀態>
<未勾選【顯示讀數】的狀態>
<已勾選【顯示讀數】的狀態>

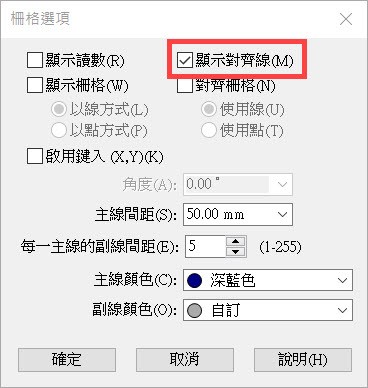

那我們再回到【柵格選項】，可以看到【顯示對齊線】已經有勾選，將它取消勾選。
那我們再回到【柵格選項】，可以看到【顯示對齊線】已經有勾選，將它取消勾選。

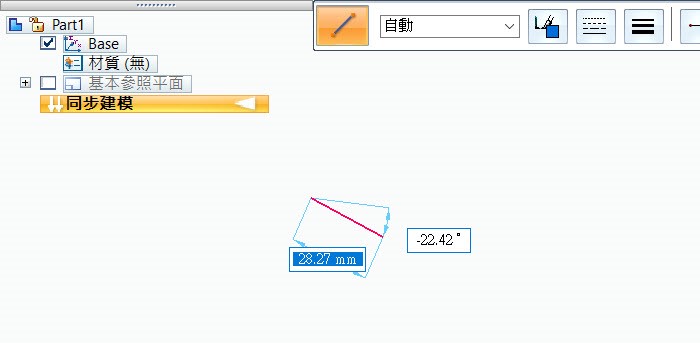

<未勾選【顯示對齊線】的狀態>

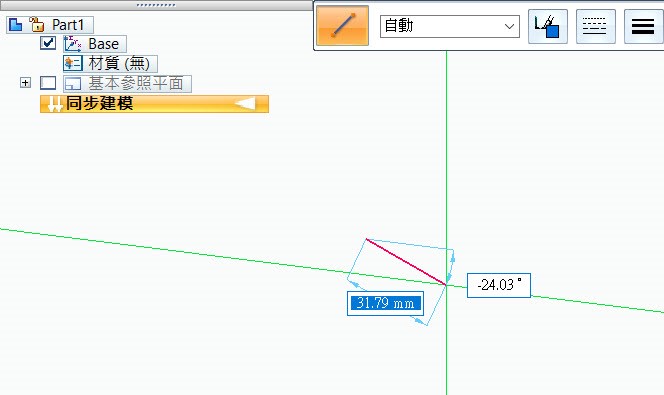

<已勾選【顯示對齊線】的狀態>
<未勾選【顯示對齊線】的狀態>
<已勾選【顯示對齊線】的狀態>

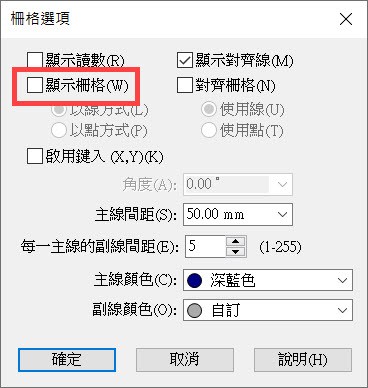

再回到【柵格選項】，可以看到【顯示柵格】，並將它勾選。
再回到【柵格選項】，可以看到【顯示柵格】，並將它勾選。

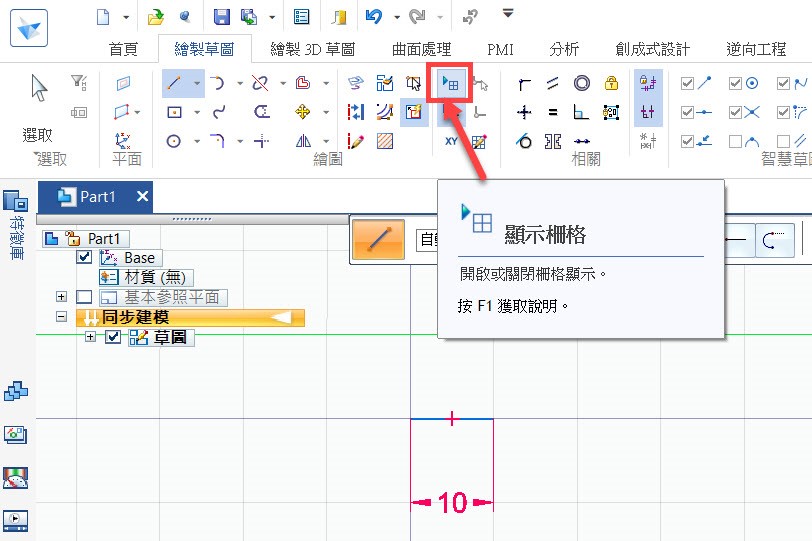

※此功能也可以不用進入【柵格選項】就可以直接設定，如下圖所示：
※此功能也可以不用進入【柵格選項】就可以直接設定，如下圖所示：

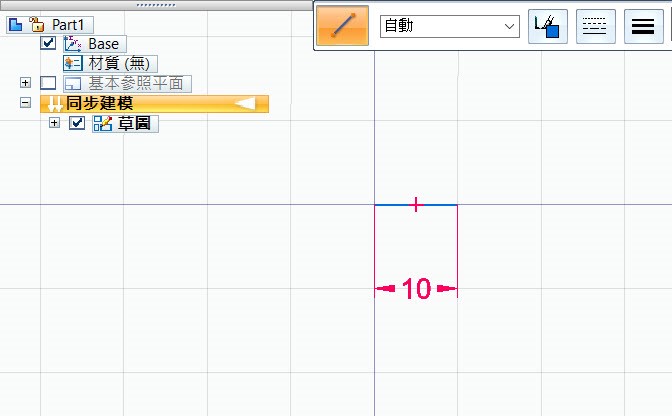

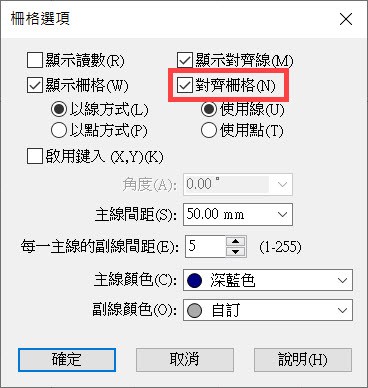

當我們勾選【顯示柵格】的同時，旁邊的【對齊柵格】會自動勾選，此功能是協助我們在繪圖時能精準繪製。

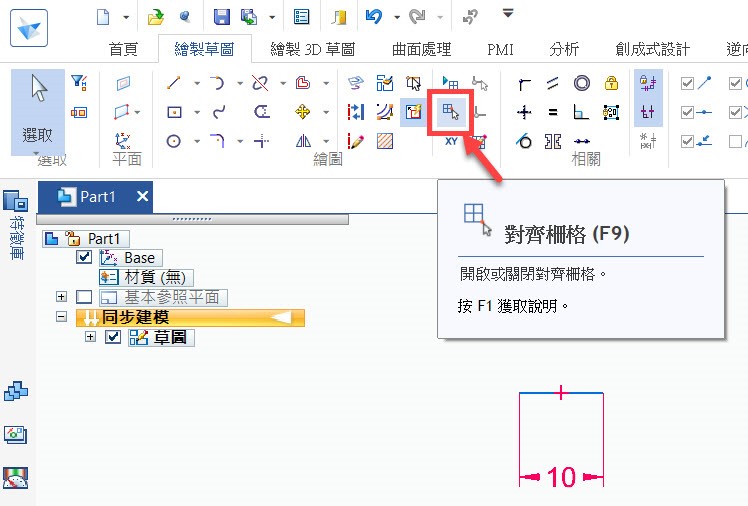

※此功能也可以不用進入【柵格選項】就可以直接設定，如下圖所示：
※此功能也可以不用進入【柵格選項】就可以直接設定，如下圖所示：

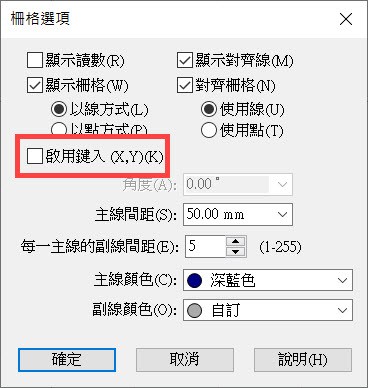

在【柵格選項】中，可以看到【啟用鍵入(X,Y)】，並將它勾選。

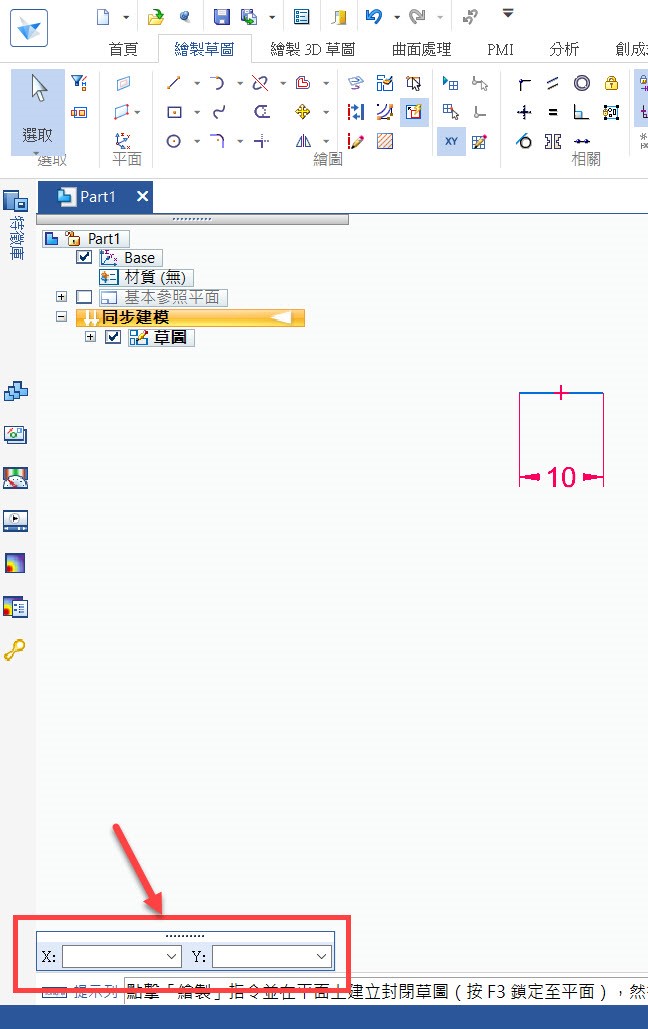

回到Solid Edge介面，可以看到此功能出現在左下角，它是幫助我們可以精確輸入X座標與Y座標的位置。

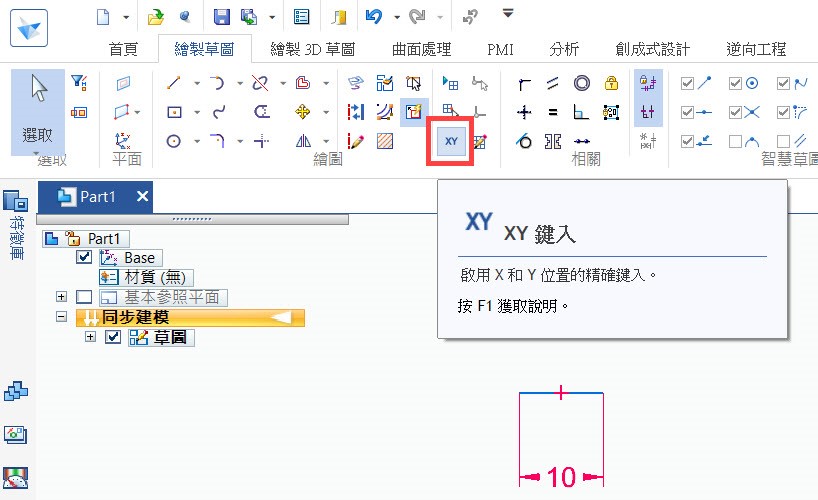

※此功能也可以不用進入【柵格選項】就可以直接設定，如下圖所示：
※此功能也可以不用進入【柵格選項】就可以直接設定，如下圖所示：
