讓業務也能展示CFD成果(FloEFD Viewer) – 2024/01/04
4
一月
當企業導入CFD技術 – Siemens FloEFD之後，除了在研發領域能有顯著的技術提升之外，由於FloEFD能將「熱流場三維可視化」，在面對客戶時也能完整的將產品的流力設計展現出來，因此FloEFD的「可攜式格式」就相對重要。
在Siemens FloEFD之中提供了不佔授權的「FloEFD Viewer」，它可以由我們選擇要匯出的項目，將FloEFD分析出來的「結果」與「三維模型」轉存可攜式格式，而其他人只需安裝「FloEFD Viewer」，就可開啟可視化三維熱流場進行「檢視」與「量測」，這對於主管的覆核、業務的簡報、客戶的確認…等，皆能有效的提高軟體運用上的便利性，發揮其更大價值。
註: 計算流體力學 (Computational Fluid Dynamics，簡稱CFD)
接著就讓我們來介紹「FloEFD Viewer」如何取得與使用。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 操作示範影片

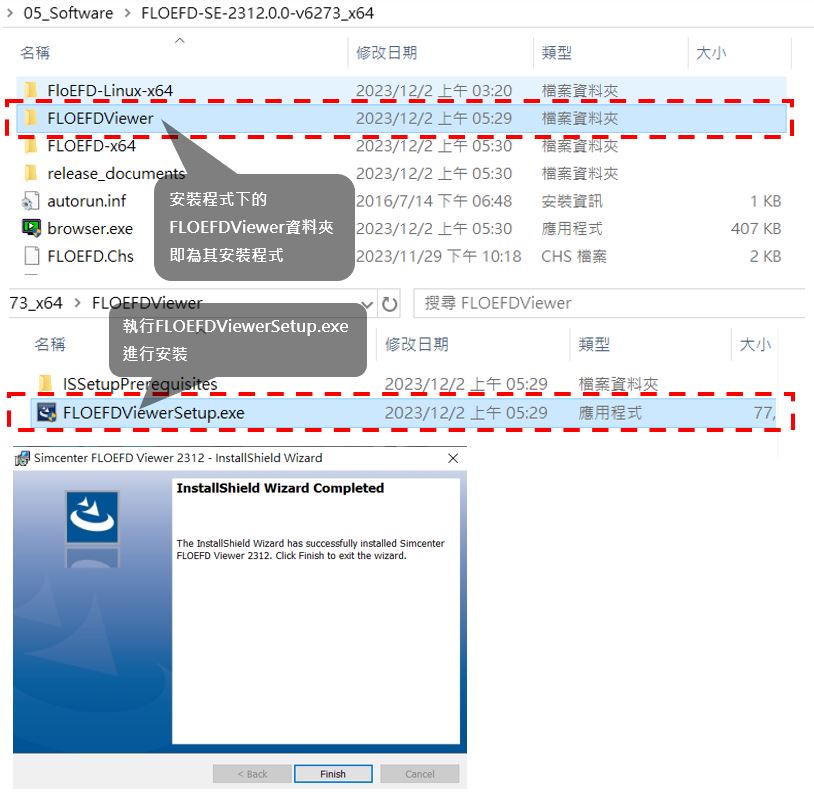

在安裝程式下的 FLOEFDViewer資料夾 即為其安裝程式，可複製該資料夾攜出使用，
執行 FLOEFDViewerSetup.exe 即可進行安裝。
執行 FLOEFDViewerSetup.exe 即可進行安裝。

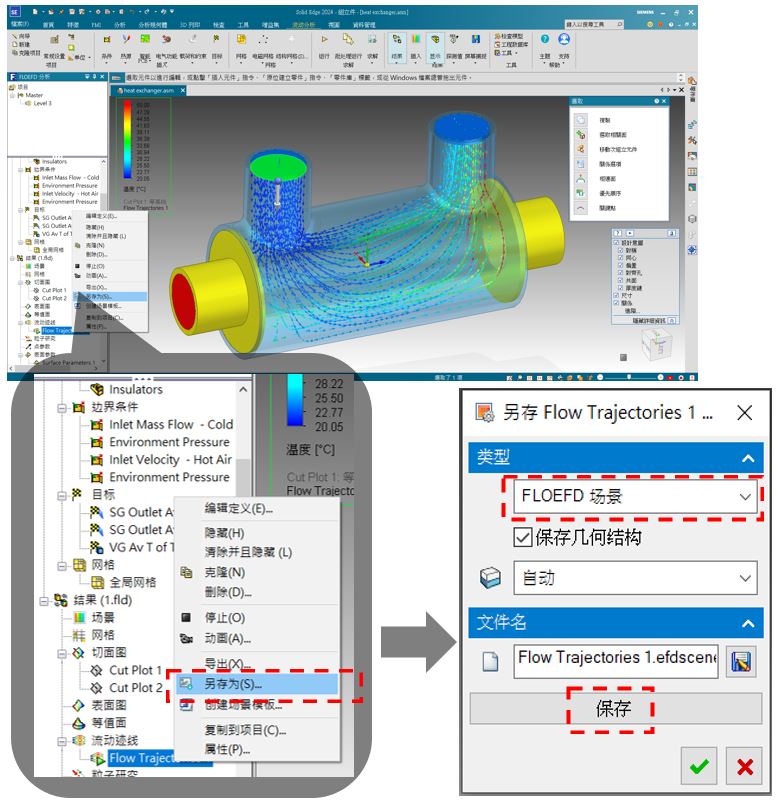

開啟「FloEFD分析」對想輸出的「結果」點滑鼠右鍵，出現選單後選擇「另存為」，
接著另存格式選「FLOEFD場景」，勾選「保存幾何結構」則會連同三維模型一同匯出，
文件名可以設定「檔名」與「存檔位置」，點選「保存」即可進行匯出轉存。
接著另存格式選「FLOEFD場景」，勾選「保存幾何結構」則會連同三維模型一同匯出，
文件名可以設定「檔名」與「存檔位置」，點選「保存」即可進行匯出轉存。

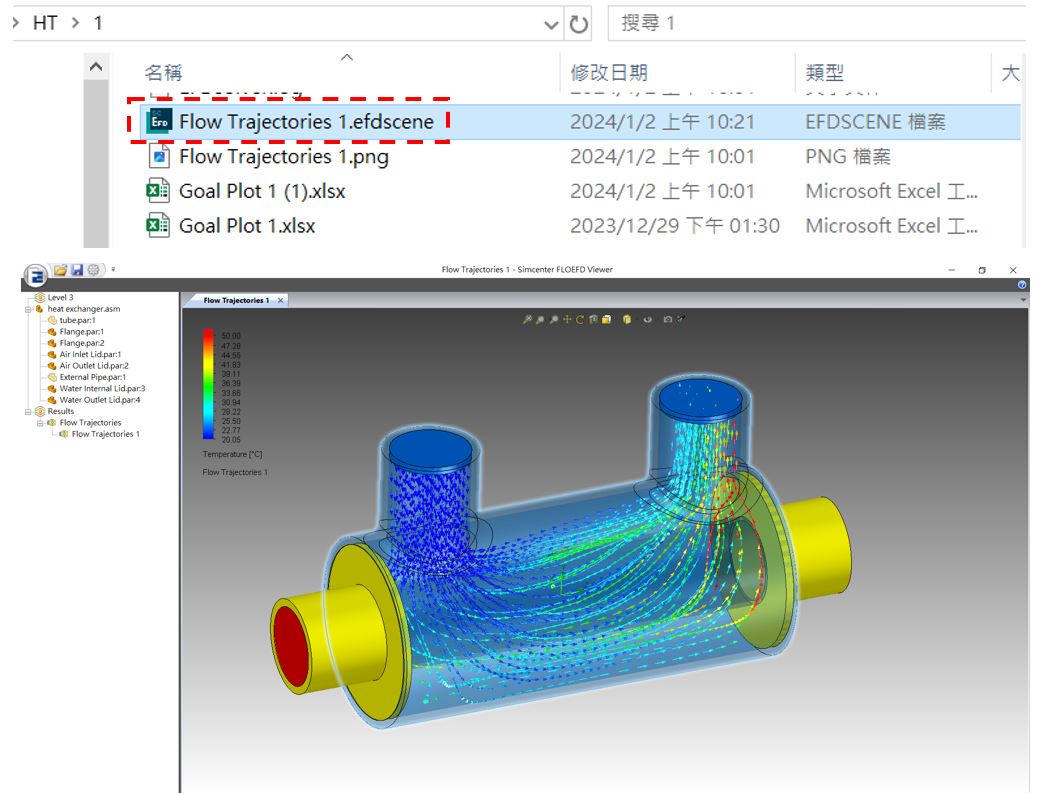

在指定的資料夾可以找到副檔名「.efdscene」檔案，此檔案即為結果與三維模型的可攜式格式，以FLOEFDViewer開啟檢視。

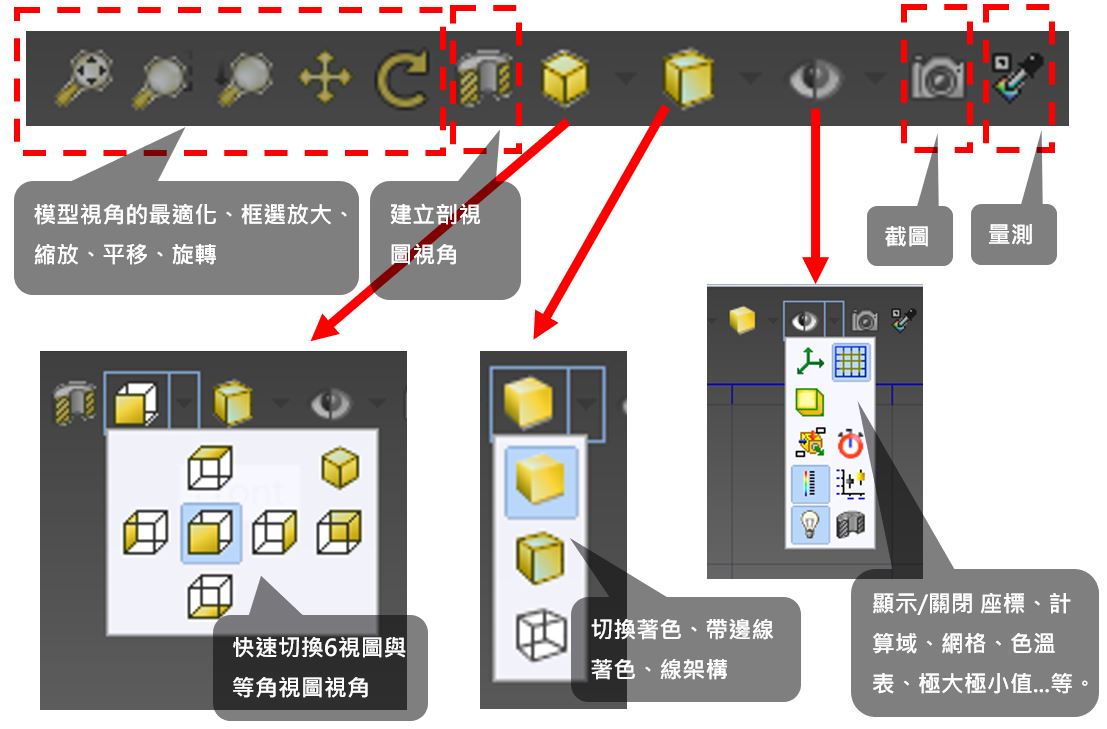

FLOEFDViewer上方工具列分別是：「模型視角」的操作、「模型樣式」、各工具的「顯示/關閉」、「截圖」、「量測」…等。

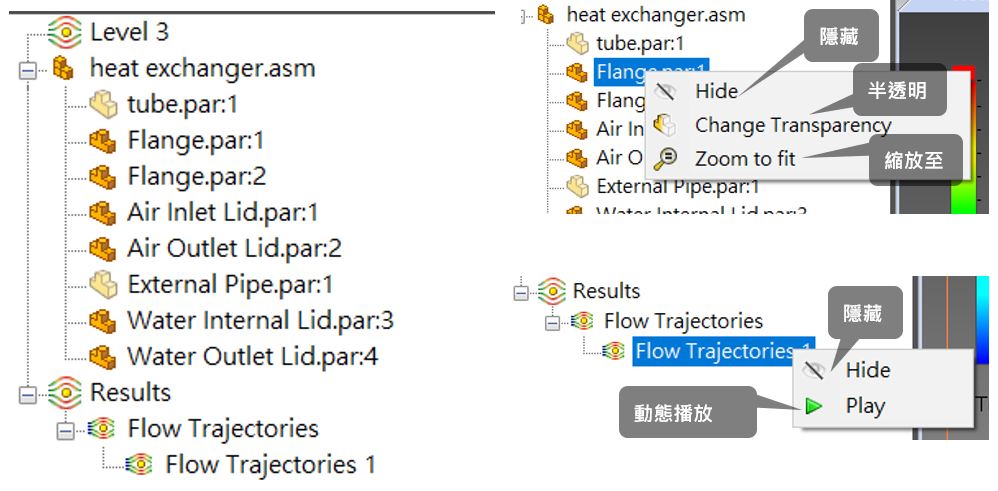

左邊的「導航者視窗」，可將「模型元件」與「分析結果」列出，
對「模型元件」點右鍵，可進行模型元件的「隱藏」、「半透明」、「縮放至」，
對「分析結果」點右鍵，可進行分析結果的「隱藏」、「動態播放」。
對「模型元件」點右鍵，可進行模型元件的「隱藏」、「半透明」、「縮放至」，
對「分析結果」點右鍵，可進行分析結果的「隱藏」、「動態播放」。

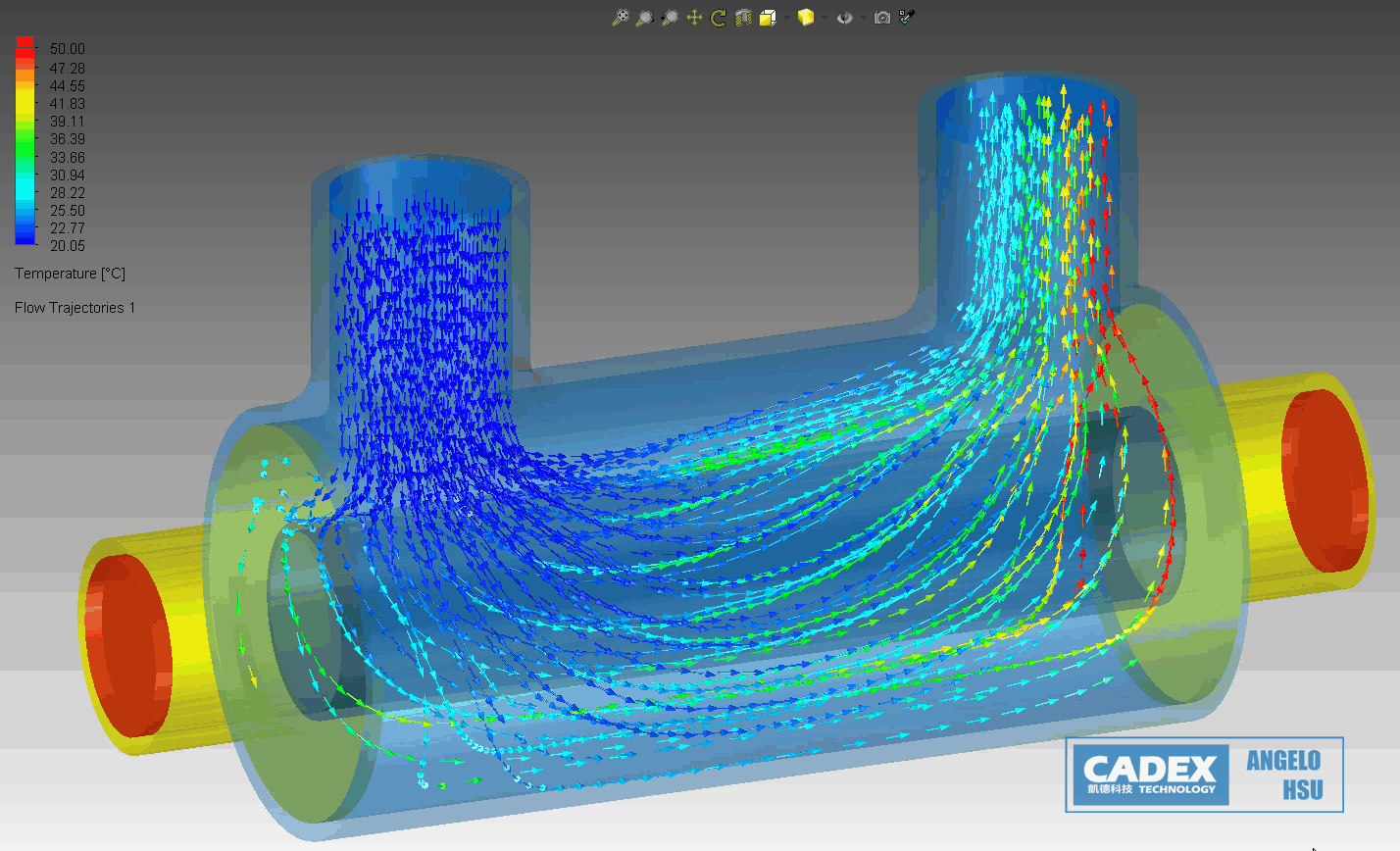

透過結果的「三維檢視」、「動態播放」，簡報CFD的成果(結果)，是不是更直覺了呢！...(完成)。
許宏安 Angelo Hsu
