Solid Edge 管路設計管材製作 – 2022/07/29
29
七月
使用者在使用 Solid Edge Premium模組「管路設計」時，發現標準零件庫沒有自己所需的管材，希望將自製的管材匯入使用時，
可以利用此方式來製作管材，由於管材長度無法確定，因此必須要先將檔案繪製成可由變數表控制修改的，
這樣才可以由變數表修改，也才能讓零件庫自行更改長度，使用者可以參照以下的做法：
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

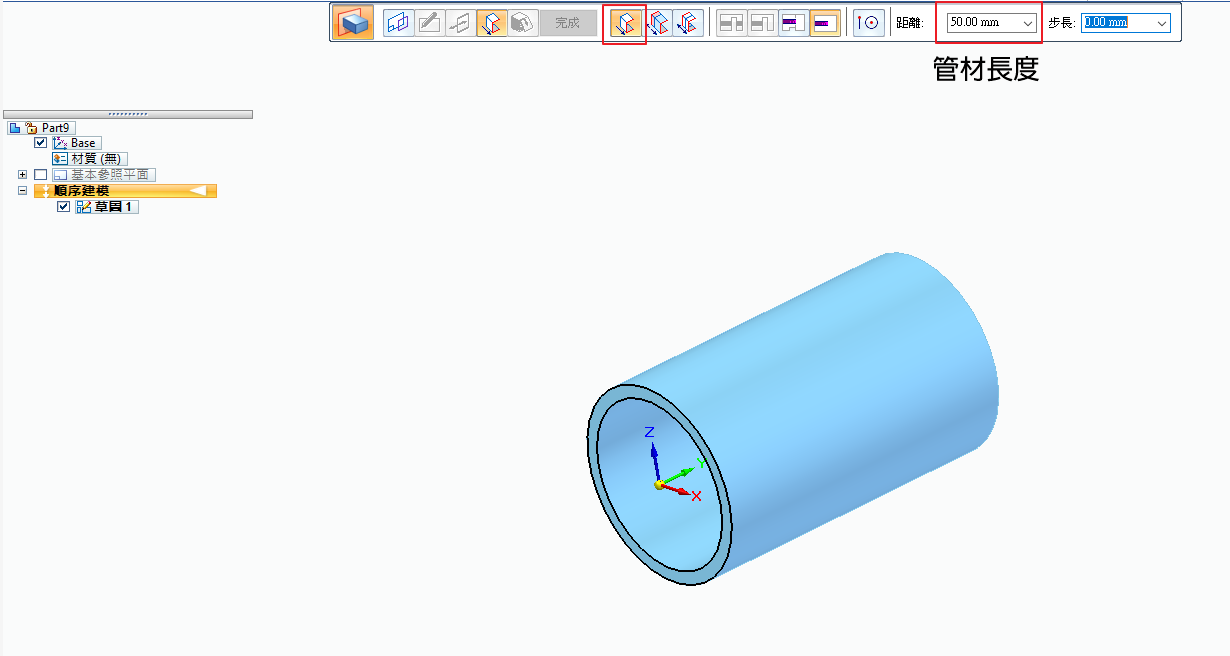

首先必須在「順序建模」環境底下，繪製出一個管材的外型，必須使用「長出」指令來繪製此管材。

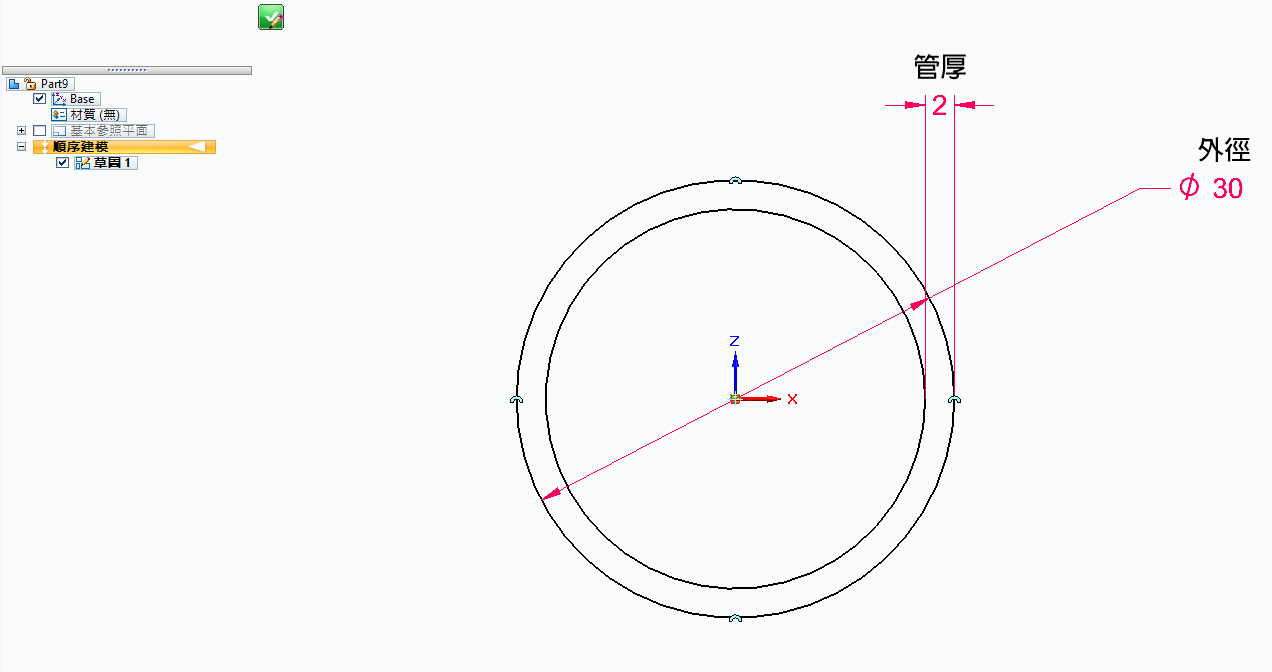

此範例以「管材長度」、「外徑」、「管厚」為條件，因此需要標註這三個尺寸，如果需要的條件不同，請按您的需求調整標註方式。
*若有要入零件庫會使用到這些尺寸，請使用者依照自己定義的條件來標註。
此範例以「管材長度」、「外徑」、「管厚」為條件，因此需要標註這三個尺寸，如果需要的條件不同，請按您的需求調整標註方式。
*若有要入零件庫會使用到這些尺寸，請使用者依照自己定義的條件來標註。

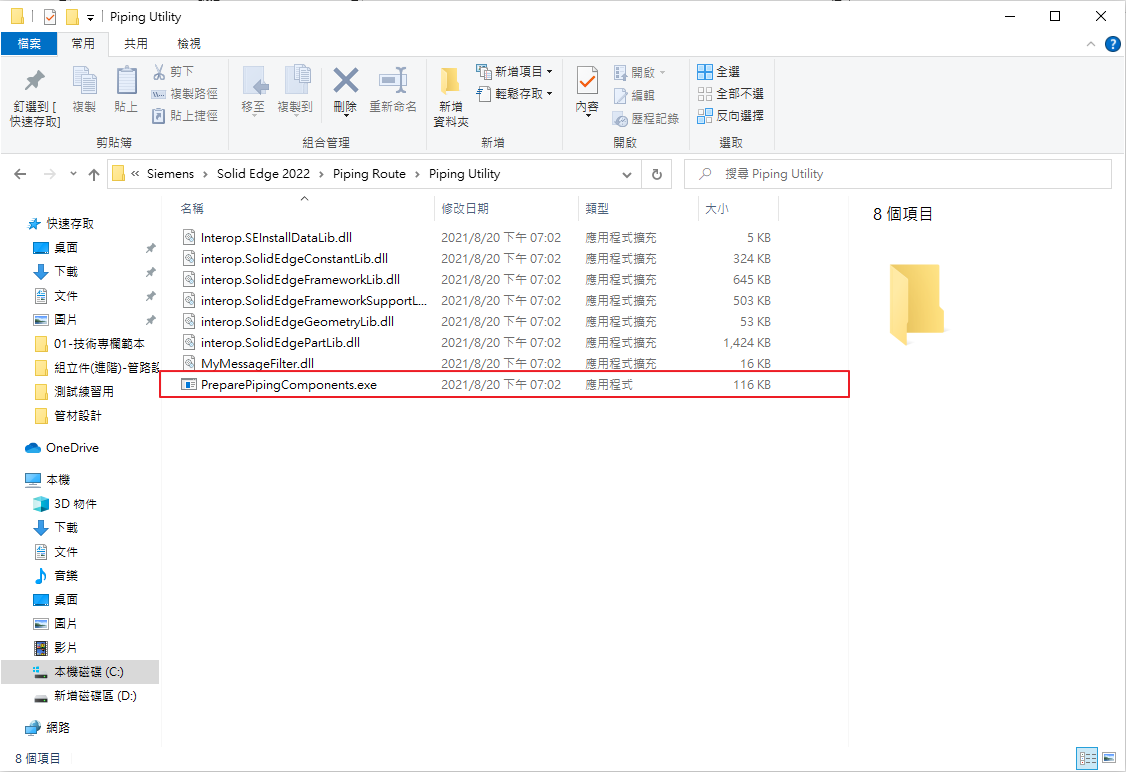

接著開啟SIEMENS放置在「C:\Program Files\Siemens\Solid Edge xxxx\Piping Route\Piping Utility」
當中的「PreparePipingComponents」執行程式，此範例為Solid Edge 2022的版本。
*Solid Edge此時必須在開啟零件檔的狀態下才能使用，其餘狀態皆無法開啟此程式。
當中的「PreparePipingComponents」執行程式，此範例為Solid Edge 2022的版本。
*Solid Edge此時必須在開啟零件檔的狀態下才能使用，其餘狀態皆無法開啟此程式。

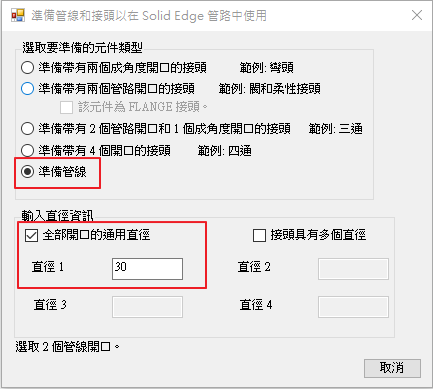

此時會跳出一個視窗，舉凡設定管線，彎頭，接頭，閥件需要入零件庫定義時，都需要此程式作為定義使用，
此時要建立管件，就可以選擇「準備管線」，並且於底下輸入對應的開口管徑。
*通用直徑並沒有強制要跟草圖相同，設定後就無法更改，只能重複第二步重新設定。
此時要建立管件，就可以選擇「準備管線」，並且於底下輸入對應的開口管徑。
*通用直徑並沒有強制要跟草圖相同，設定後就無法更改，只能重複第二步重新設定。

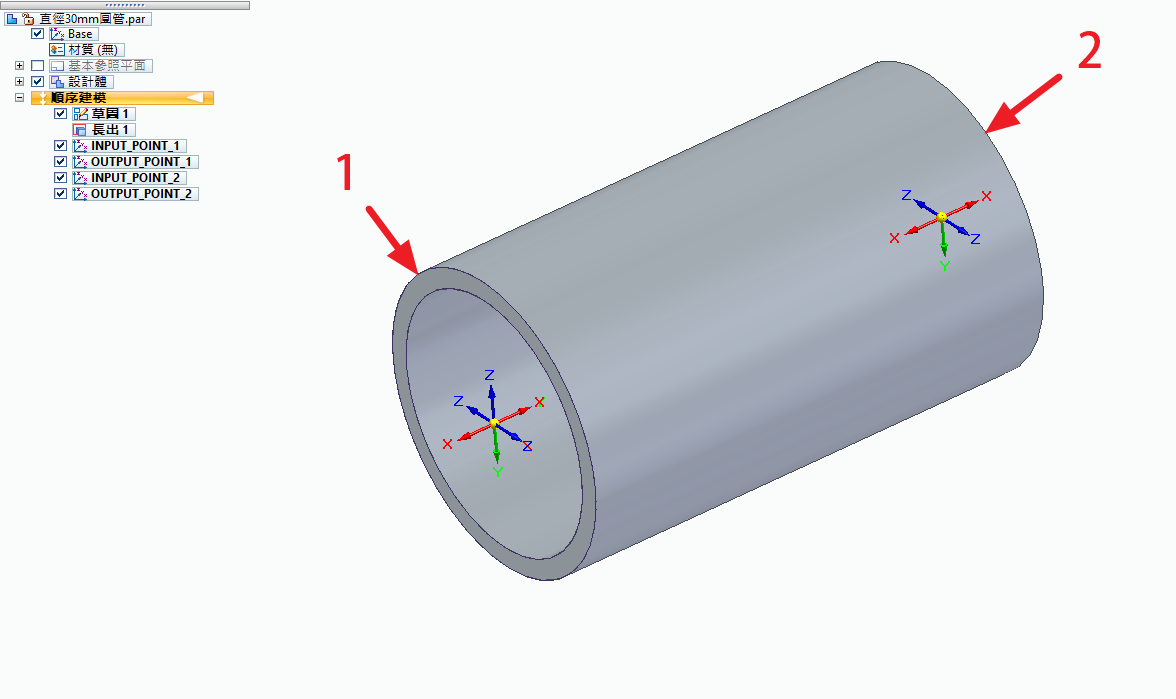

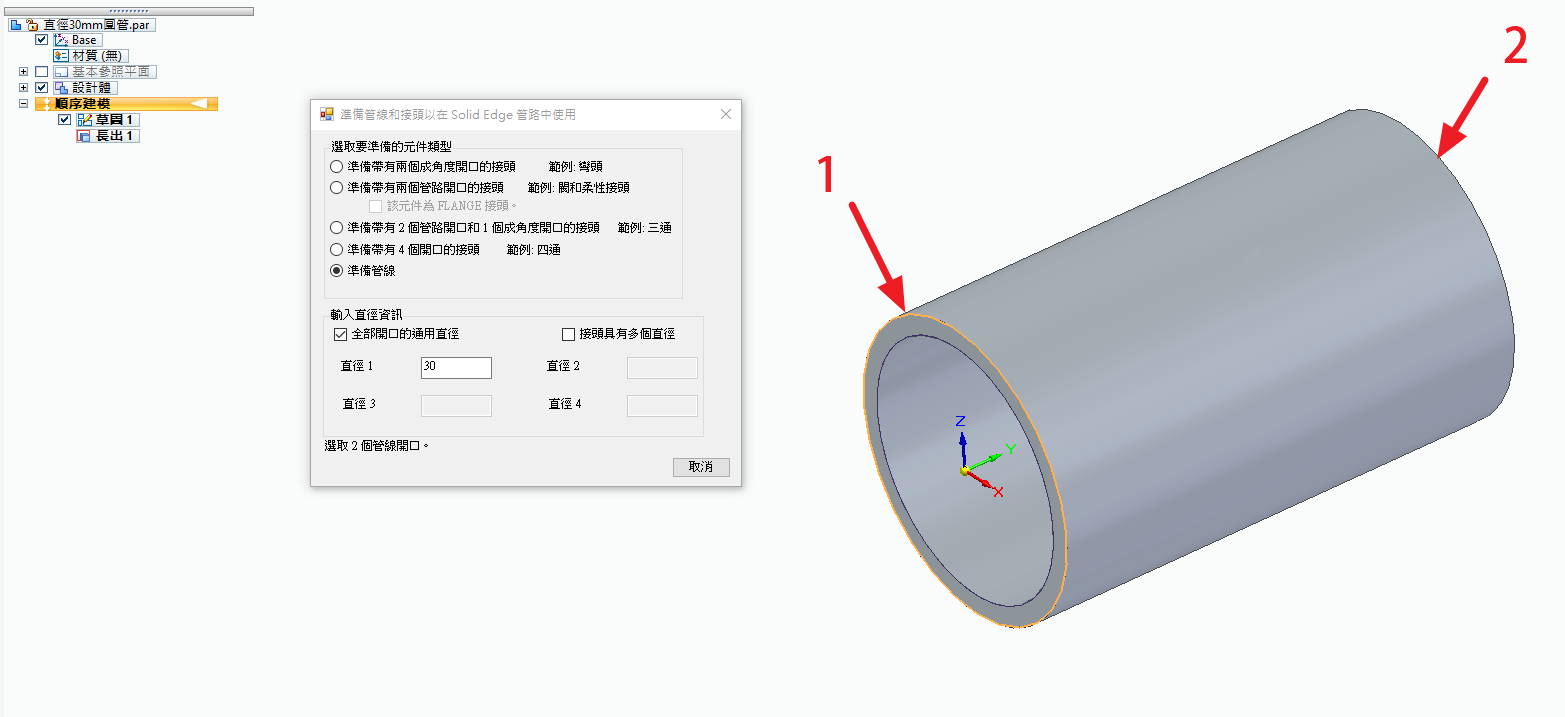

接下來，點選管口兩側的直徑部分，以基準座邊為主，先點選靠近座標的，再點另一邊。
程式會自動幫使用者增加四個座標，分別為「INPUT_POINT_1」、「OUTPUT_POINT_1」、「INPUT_POINT_2」、「OUTPUT_POINT_2」。
程式會自動幫使用者增加四個座標，分別為「INPUT_POINT_1」、「OUTPUT_POINT_1」、「INPUT_POINT_2」、「OUTPUT_POINT_2」。

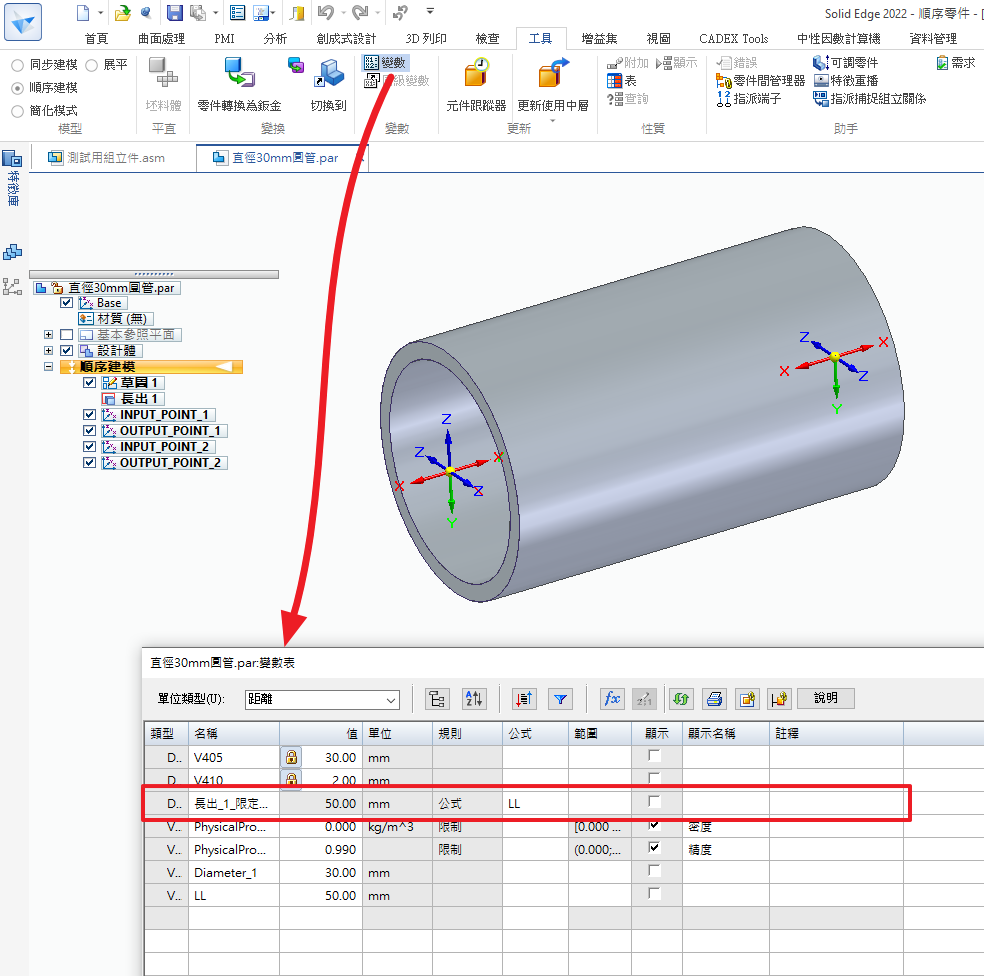

此時，再開啟變數表確認管材長度變數，是否有定義為LL。
如還有需要其他特徵，可以再接著繪製下去，但請將此管材的點、線、面作為尺寸標註的參照，以確保將來修改LL數值時，相關特徵都可以更新修改，
如果無法更新，將會導致之後的使用出現異常。
如還有需要其他特徵，可以再接著繪製下去，但請將此管材的點、線、面作為尺寸標註的參照，以確保將來修改LL數值時，相關特徵都可以更新修改，
如果無法更新，將會導致之後的使用出現異常。

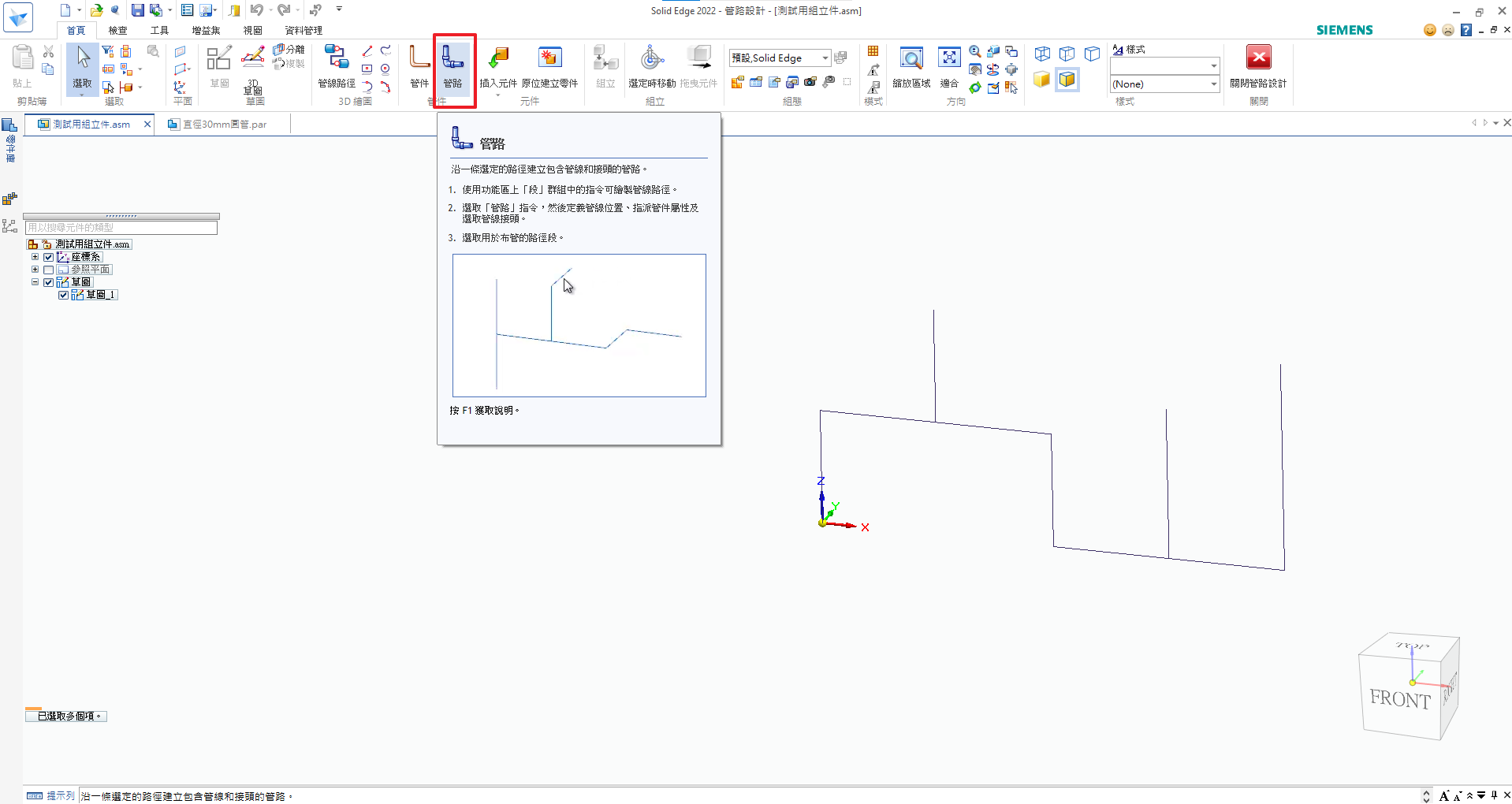

放置在所需的資料夾，檔名以可辨識設定即可，繪製所需的管路圖，並且選擇「管路」指令進行配管。

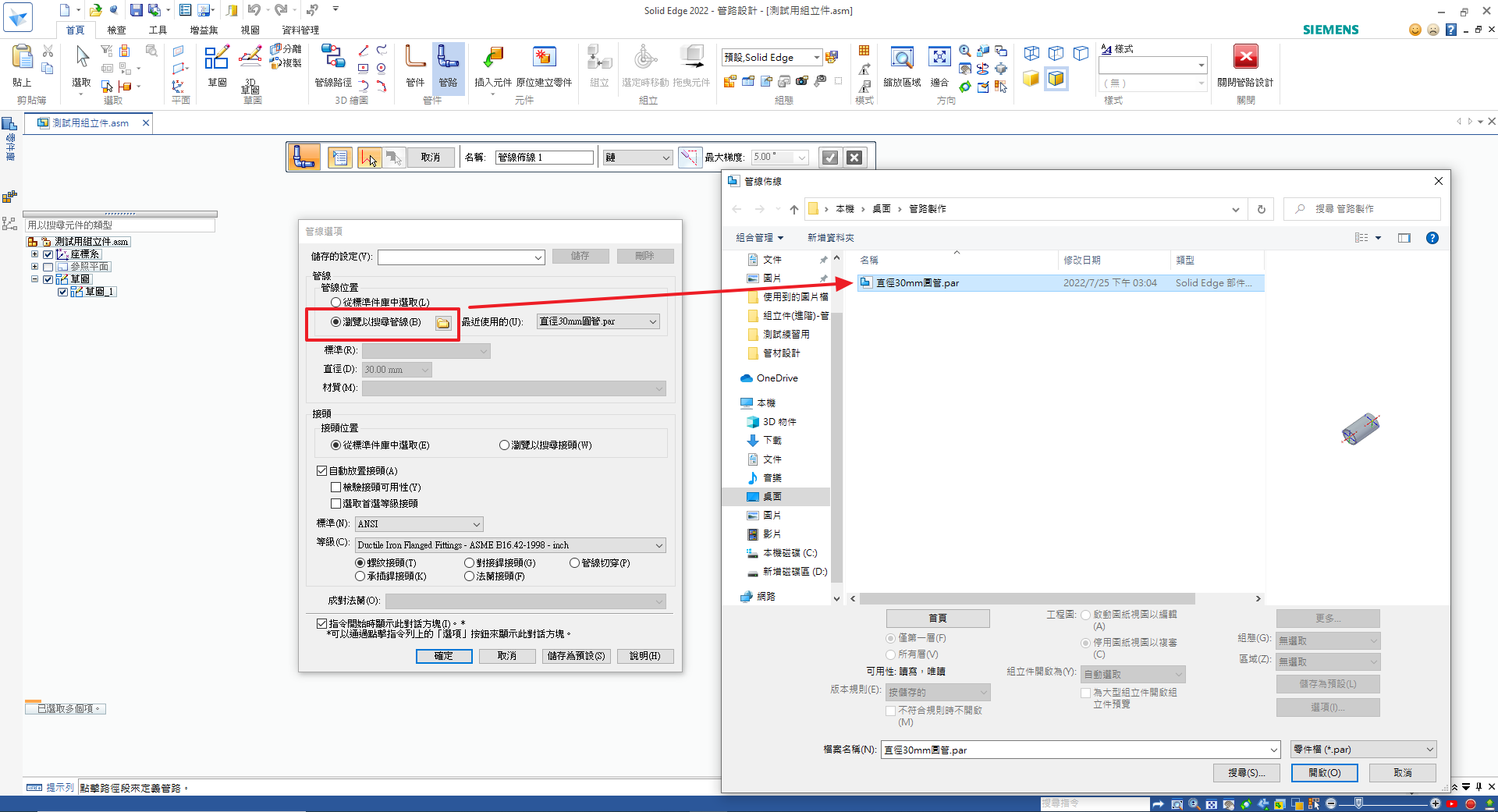

對話框出現之後，管材的部分切換至「瀏覽以搜尋管線」，並且透過資料夾圖示選擇需要的檔案即可。

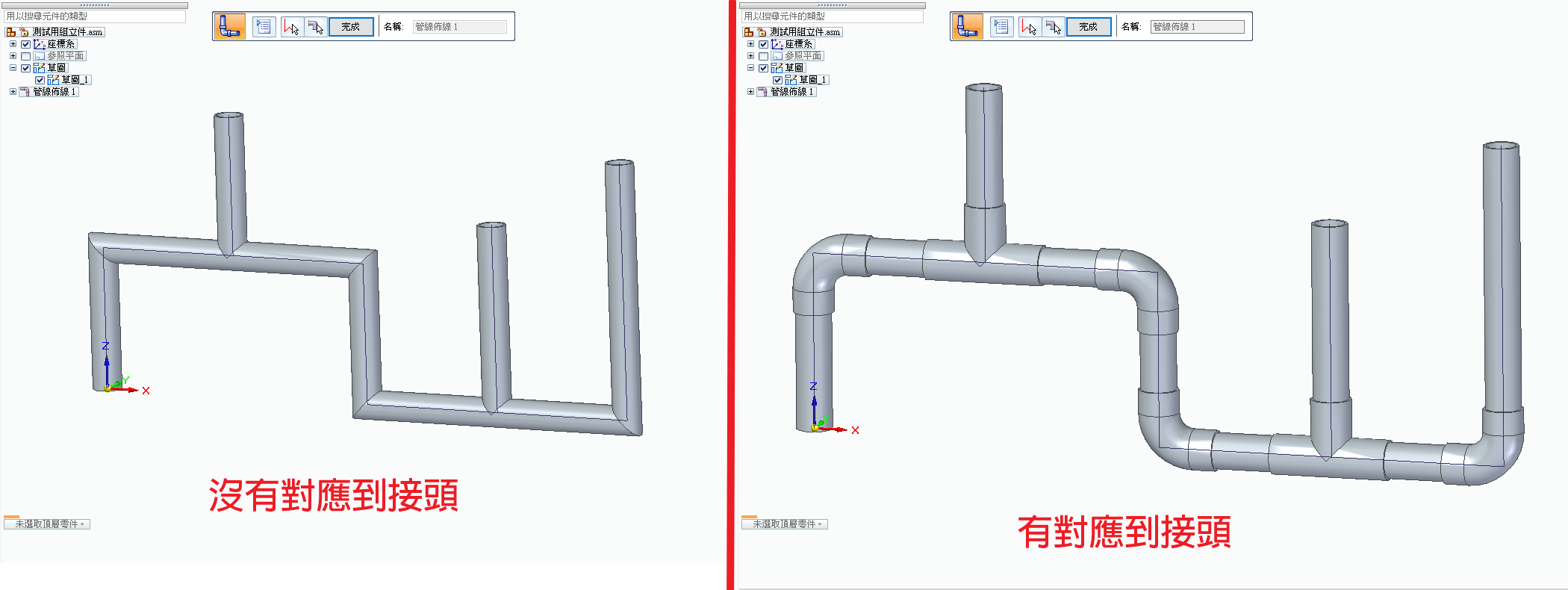

*接頭如有需要也可以依照相同作法，但接頭必須與管設定相同的直徑才會自行配對，如果使用錯誤直徑，則會找不到接頭，以切割焊接的方式作業。…(完)
*接頭如有需要也可以依照相同作法，但接頭必須與管設定相同的直徑才會自行配對，如果使用錯誤直徑，則會找不到接頭，以切割焊接的方式作業。…(完)
張志偉 Gavin Chang
