Solid Edge 目標搜尋應用_尋找周長 – 2023/08/04
4
八月
在設計零件時，經常會遇到需要透過特定尺寸來完成所需的設計，透過目標搜尋使用者能藉由變數的設定，去調整所需的尺寸，
例如設計鍊條的時候，使用者們都清楚總長是多少，可藉由節距推算出來，但整個線段上要怎麼繪製出來，使用者們可以透過目標搜尋來做到這件事情。
圖示 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

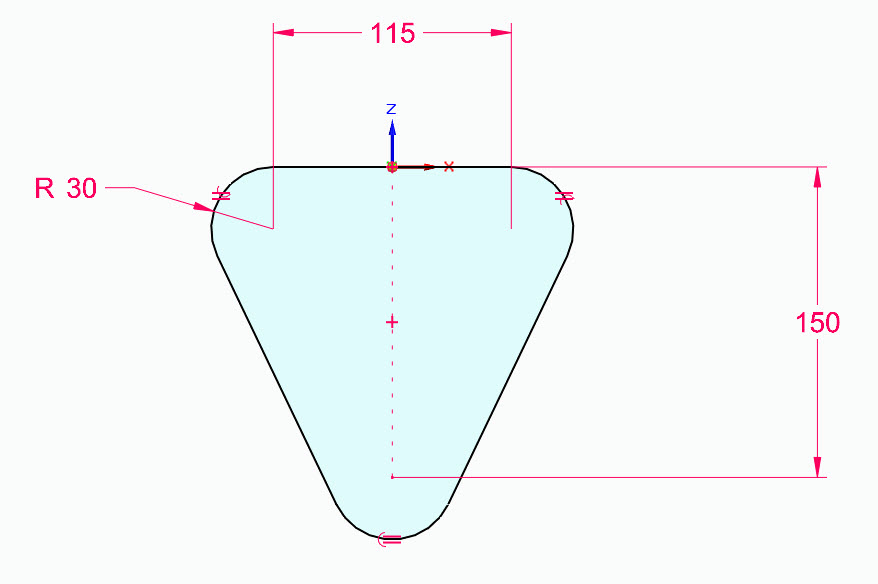

首先，假設使用者們已知總長為「635mm」，且使用者們有大致的輪廓外型，那使用者們可以透過幾何條件和尺寸限制外型的變化。

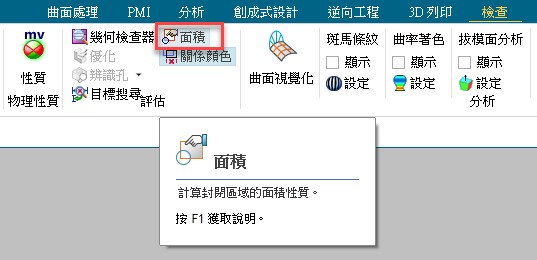

接著，我們可以透過「檢查」-「評估」-「面積」透過此指令使用者們可以獲得此幾何外型的數據，如面積、周長…等等，如圖。
「面積」指令開啟之後，點選中間的面積區域，並且按下接受即可。
「面積」指令開啟之後，點選中間的面積區域，並且按下接受即可。

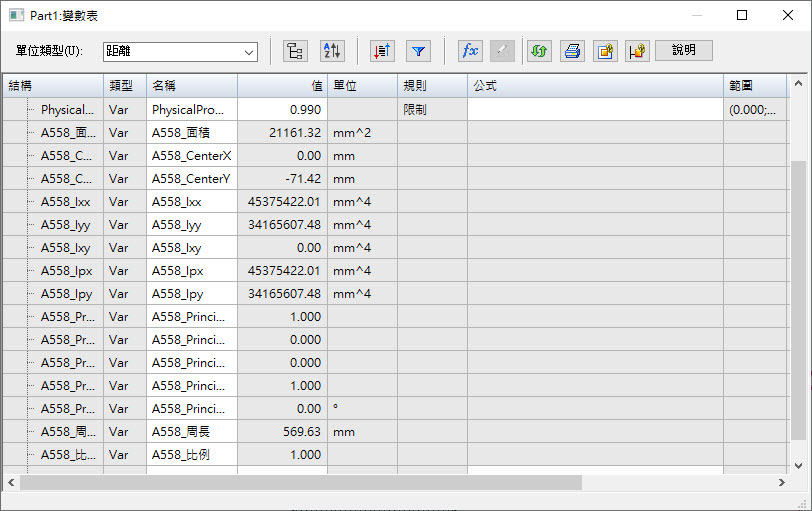

此時，再開啟變數表時，就可以看到 Solid Edge 已取回相關資訊。

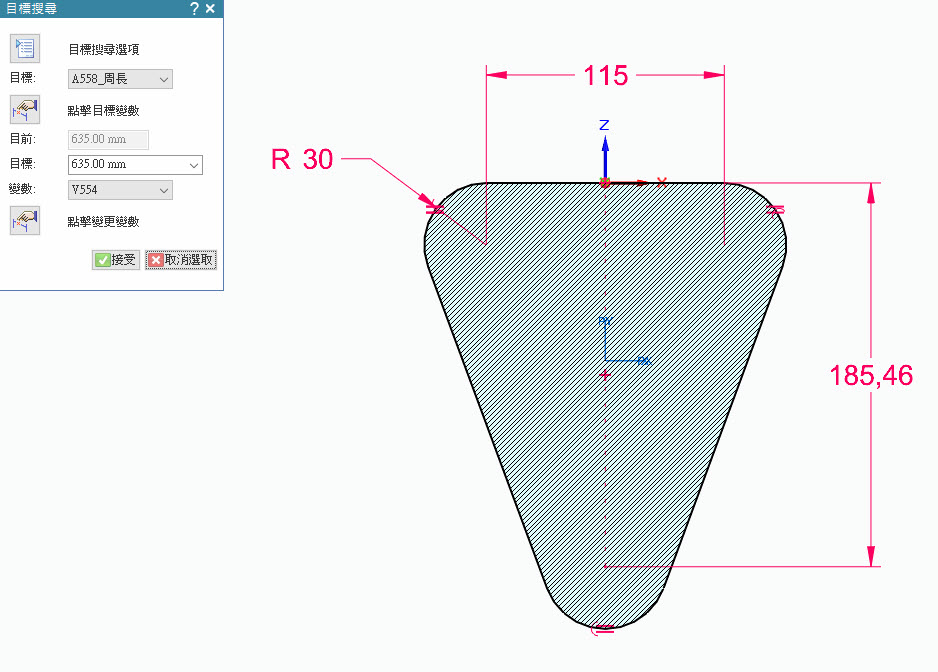

接下來，使用者們可以透過「檢查」-「目標搜尋」設定您的變數值，請透過下拉選單找到您的目標，以此範例為例設定為「A558_周長」，
目前會顯示目前的周長值，下方的目標請輸入您的周長需求，以此範例輸入「635mm」。
目前會顯示目前的周長值，下方的目標請輸入您的周長需求，以此範例輸入「635mm」。

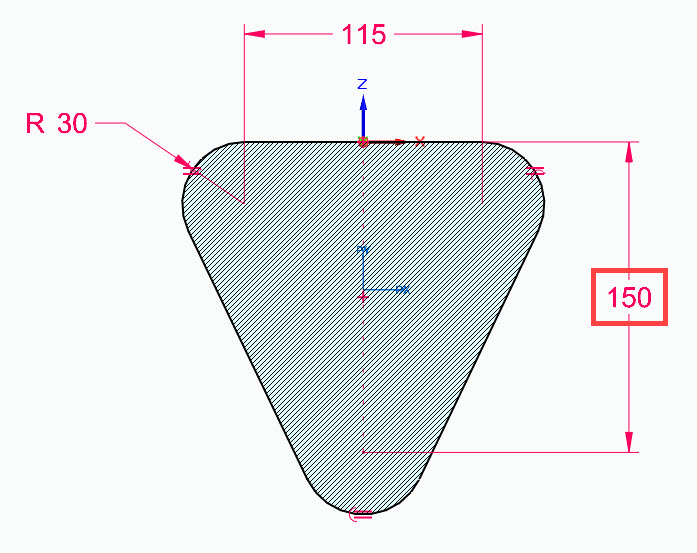

最後使用者們設定要變更的變數，可透過點選或是選單的方式選取，此範例我會使用「V554=150mm」這個變數，
讓 Solid Edge 變更此變數以滿足周長為635mm的這個條件。
讓 Solid Edge 變更此變數以滿足周長為635mm的這個條件。

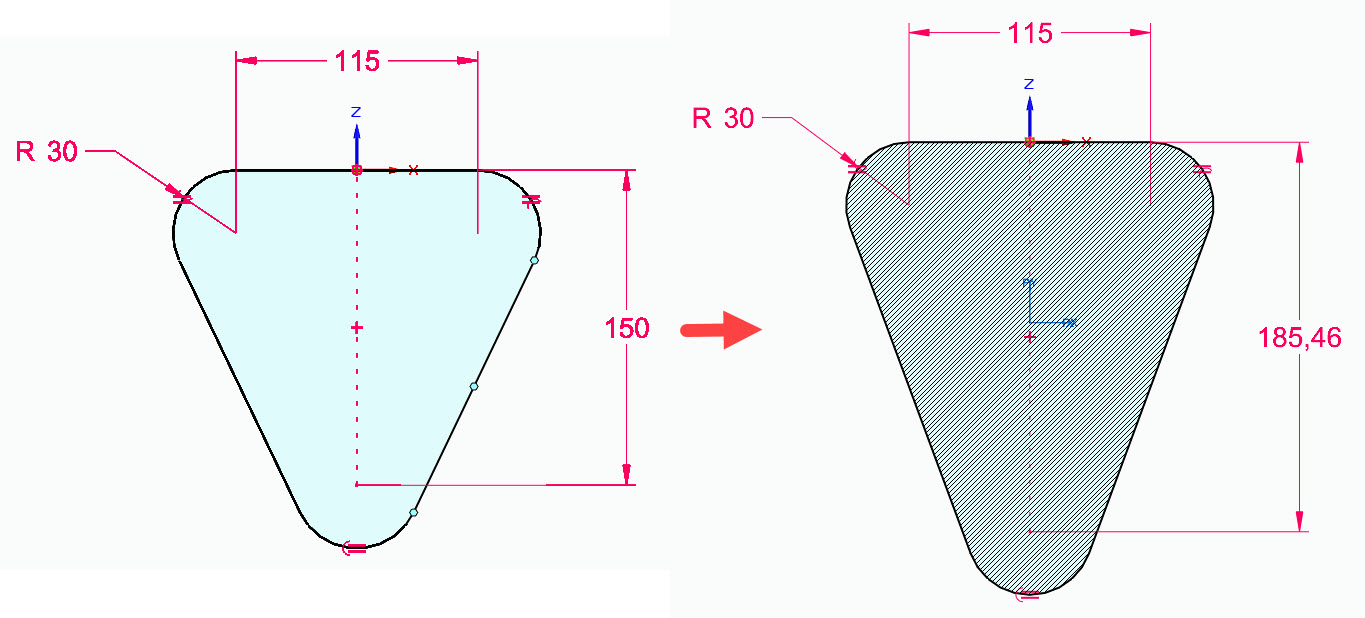

最後設定完成後，按下「接受」，軟體就會依照使用者們給的條件去計算，使用者們即可得到周長為635mm的輪廓…(完)。
張志偉 Gavin Chang
