CAM Pro(NX CAM)自動識別夾持器 – 2022/10/21

十月

Posted by Monica

Category:

NX CAM在1980版本增加了自動識別夾持器，可從供應商網站載入夾持器3D檔，NX可自動識別夾持器參數自動生成夾持器。

※ 限NX1980以上版本

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

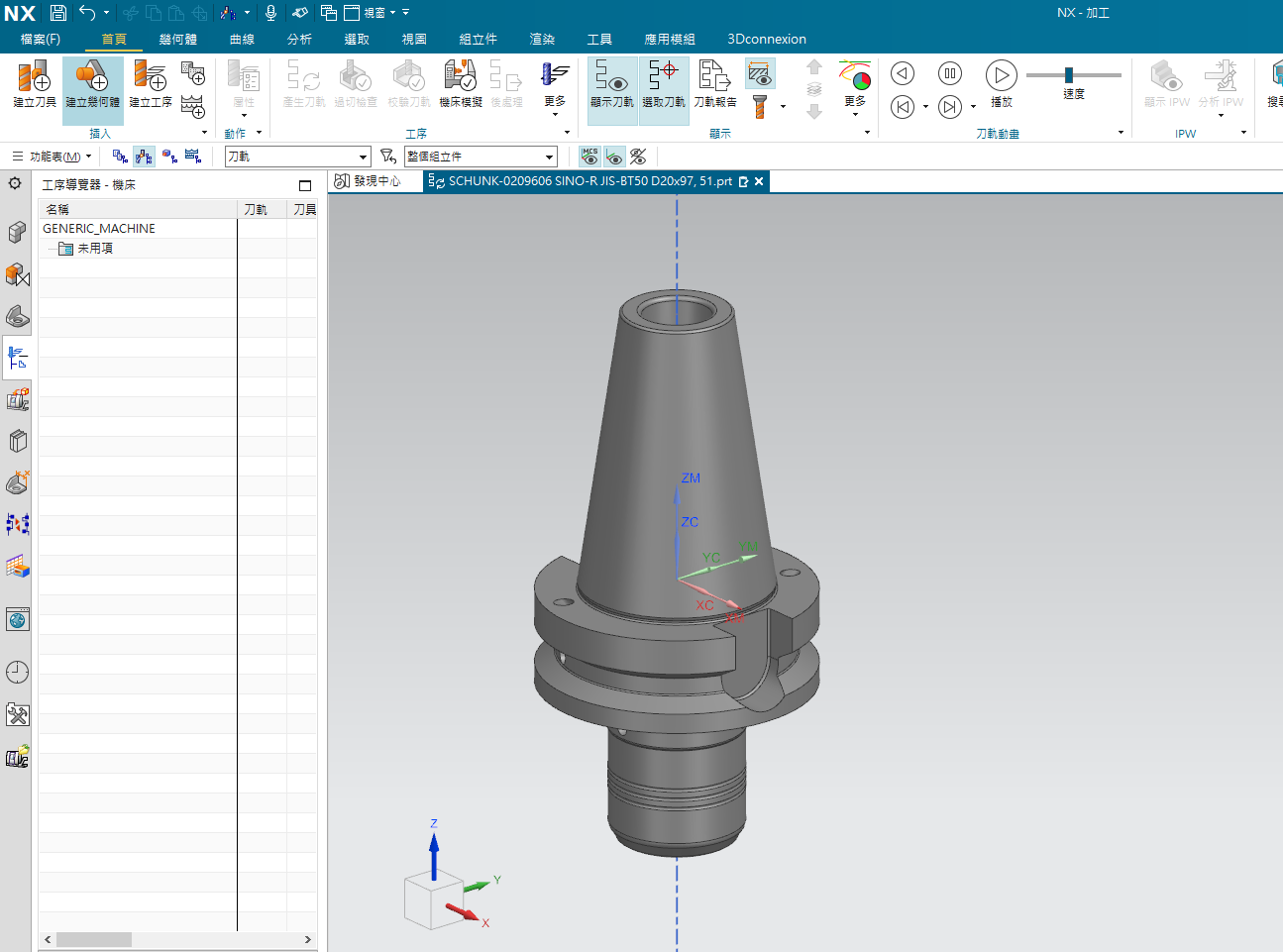

在CAM Pro(NX CAM)中開啟夾持器3D檔。

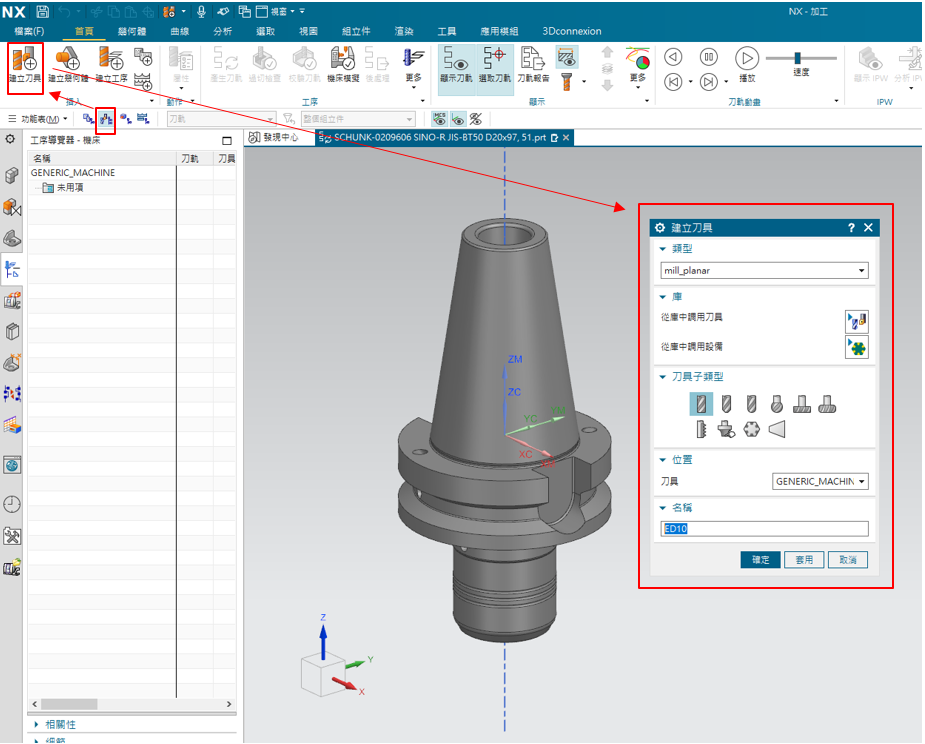

在機床視圖 → 建立刀具 → 依照加工需求自行建立刀具規格 (Ex:D10端銑刀)

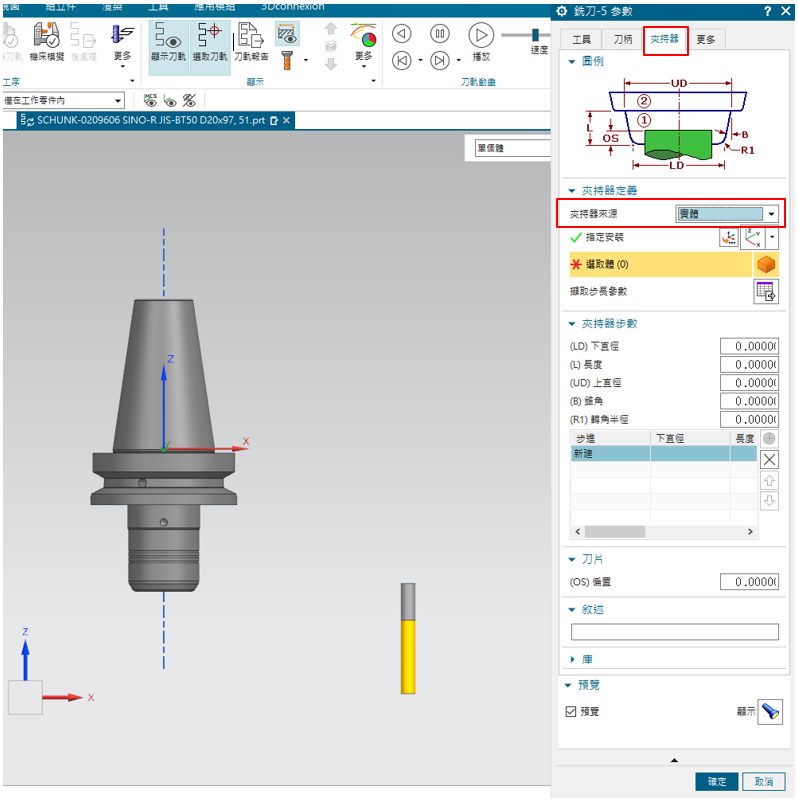

切換到夾持器 → 夾持來源選擇[實體]

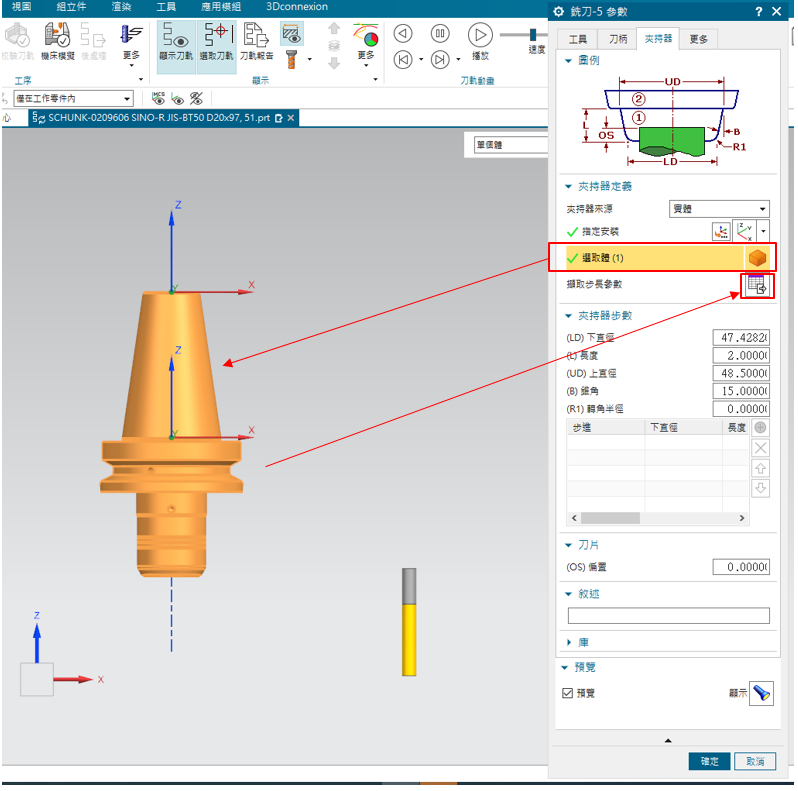

選取體(選擇3D夾持器) → 擷取步長參數

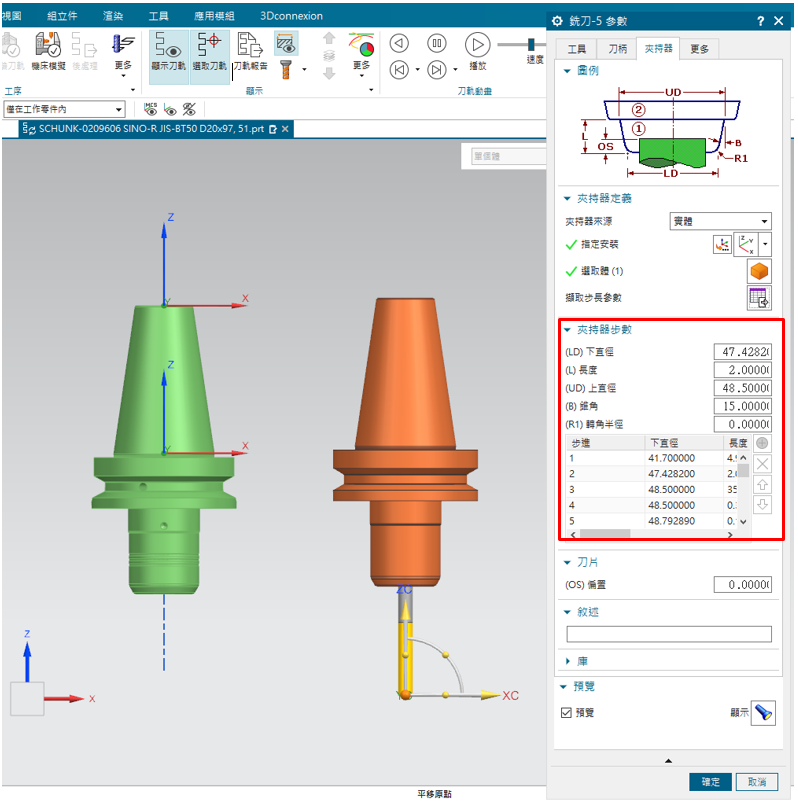

擷取後，NX自動識別3D參數並且自動生成夾持器，確定即可完成。

※補充

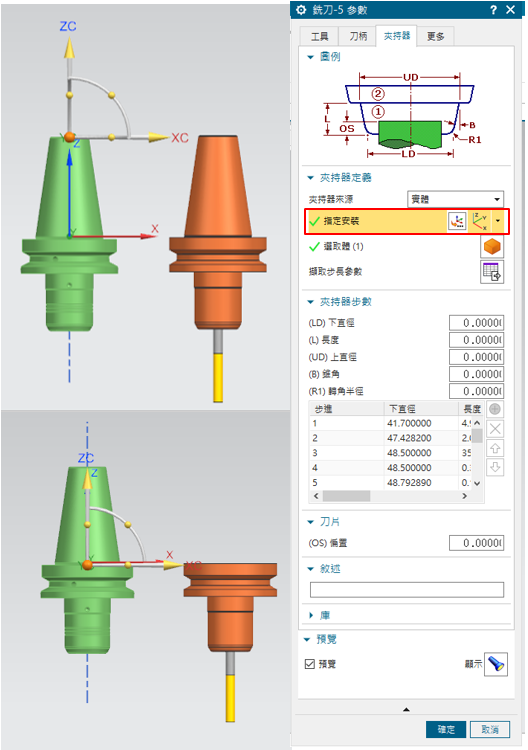

指定安裝 : 利用動態座標系方式控制位置來識別夾持器的範圍。

鄭鈞 Vic_Cheng
