FEMAP針對複雜模型快速生成網格 – 2015/02/26

二月

Posted by Monica

Category:

分析

在做一件分析的CASE中，網格的生成往往是最消耗時間的，在現今的CAE分析軟體中，在自動生成網格中，如果當網格生成不了出現錯誤時，常見的作法就是刪除模型上的一些特徵、把元素尺寸變小或是把模型做分割的動作…等之類的工作，而這些動作往往非常耗時且不易製作。在FEMAP裡，可以針對模型在生成網格過程中，針對所需的網格尺寸，透過幾何體準備的功能，會針對模型自動做修補的動作，以利快速完成網格的劃分。

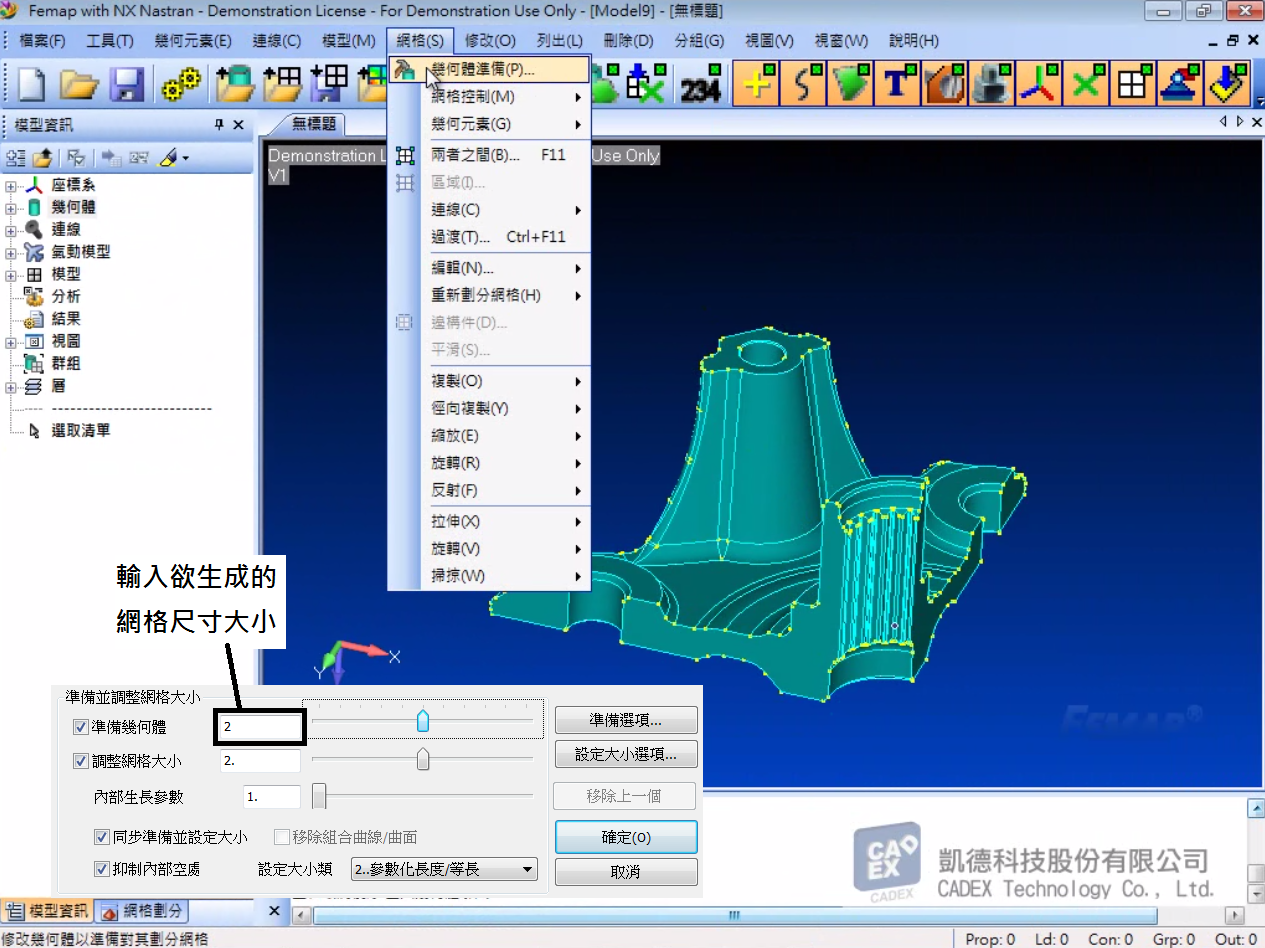

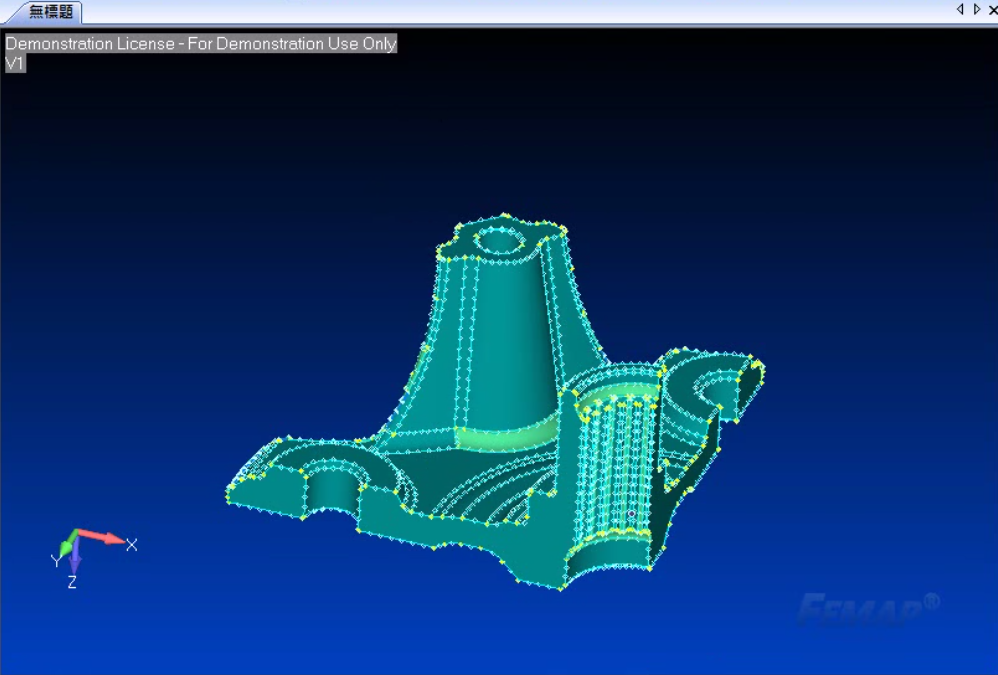

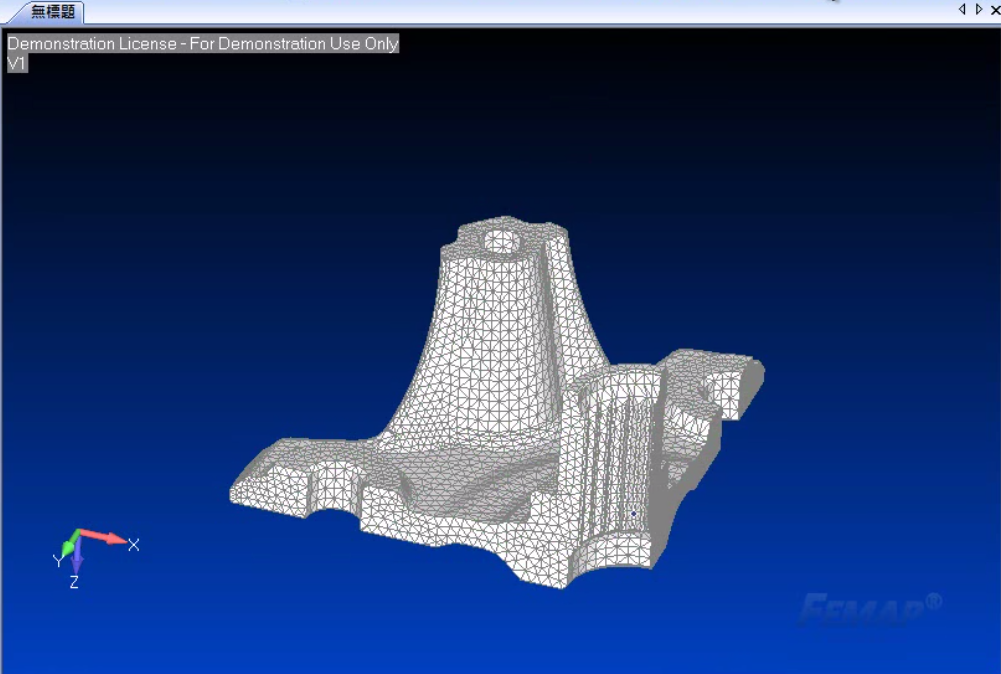

步驟1 步驟2 步驟3 步驟4 步驟5

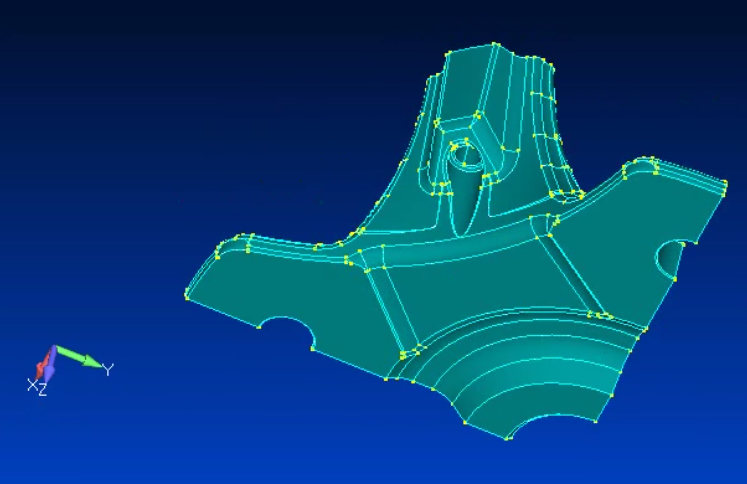

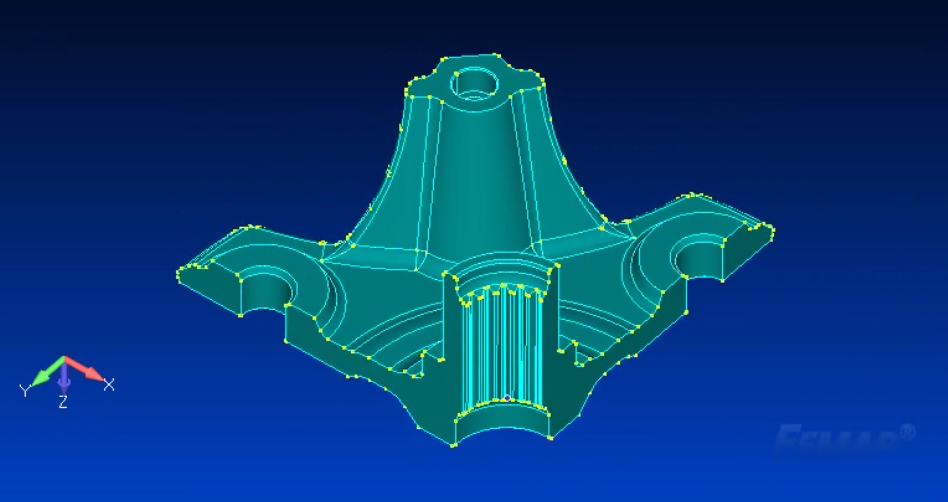

模型上小圓角、小邊、小面很多時。
