Hole_Making_錐形管牙_銑牙刀操作方式 – 2019/09/20

九月

Posted by Monica

Category:

NX CAM 需使用銑牙刀加工錐形管牙，如PT、Rc時，要如何設定？可參考以下操作。

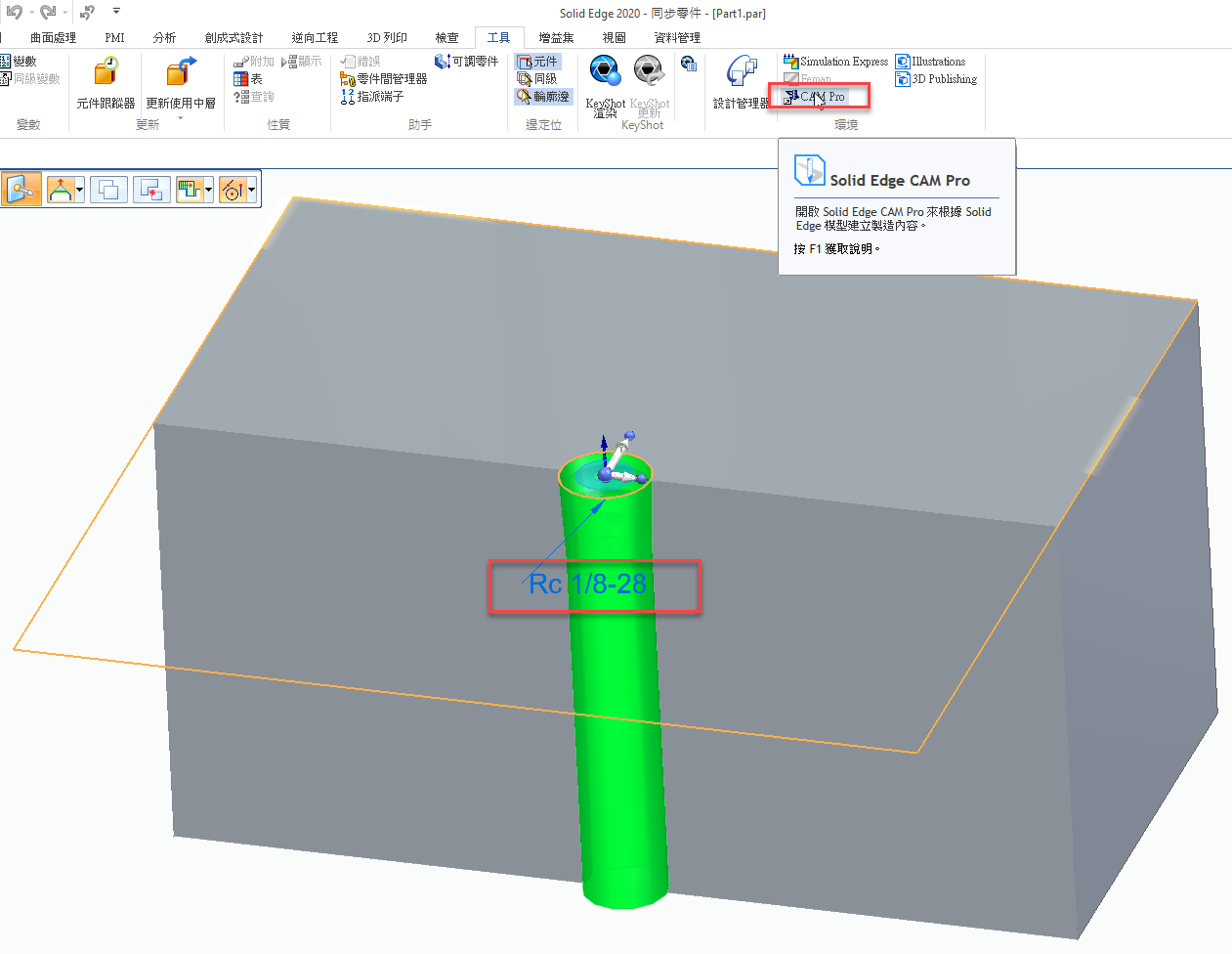

首先在SE內用孔選項建立錐形管牙孔，本範例使用Rc1/8-28，建立完成後拋轉至NX。

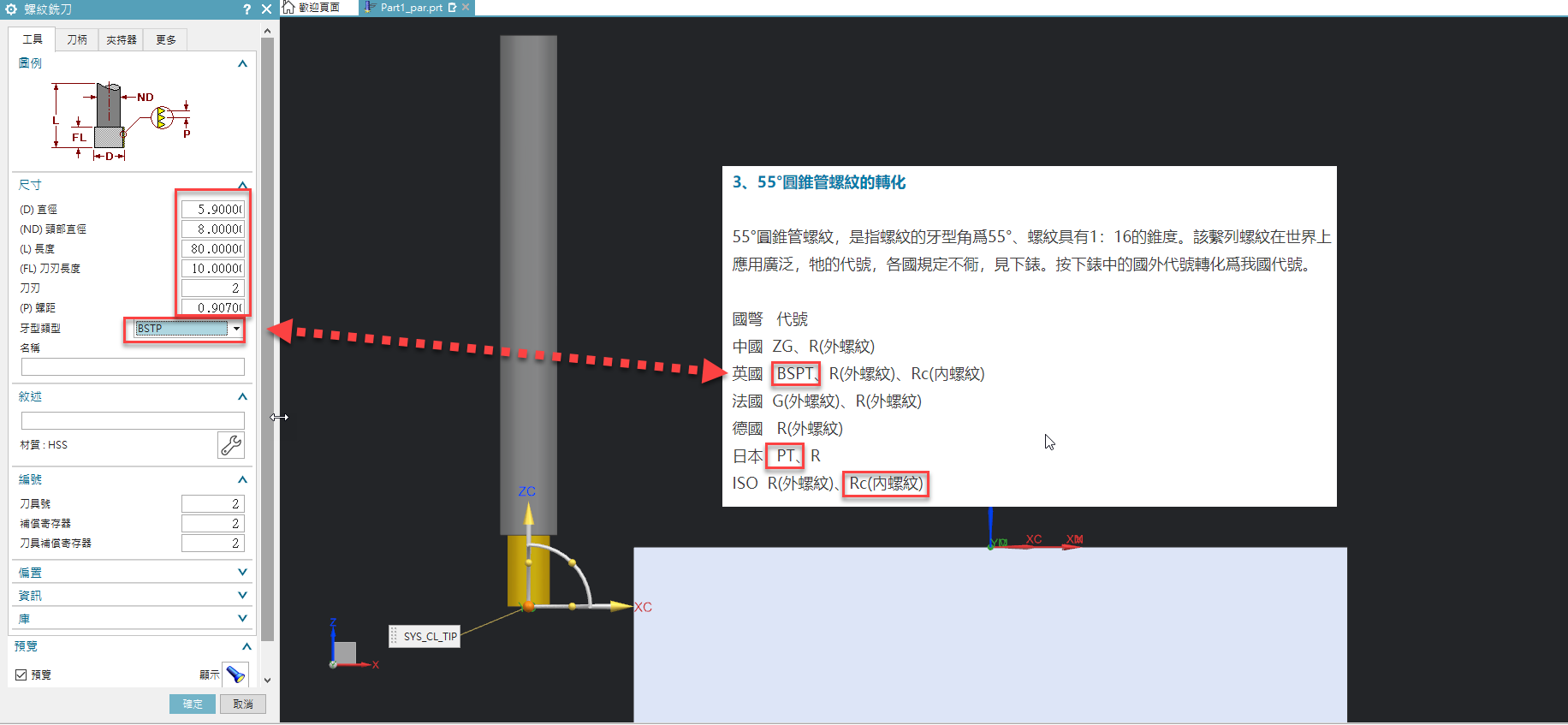

在NX中建立銑牙刀，銑牙刀類型設定BSPT為英國規範，與PT、Rc通用(NX內無PT、Rc選項)。

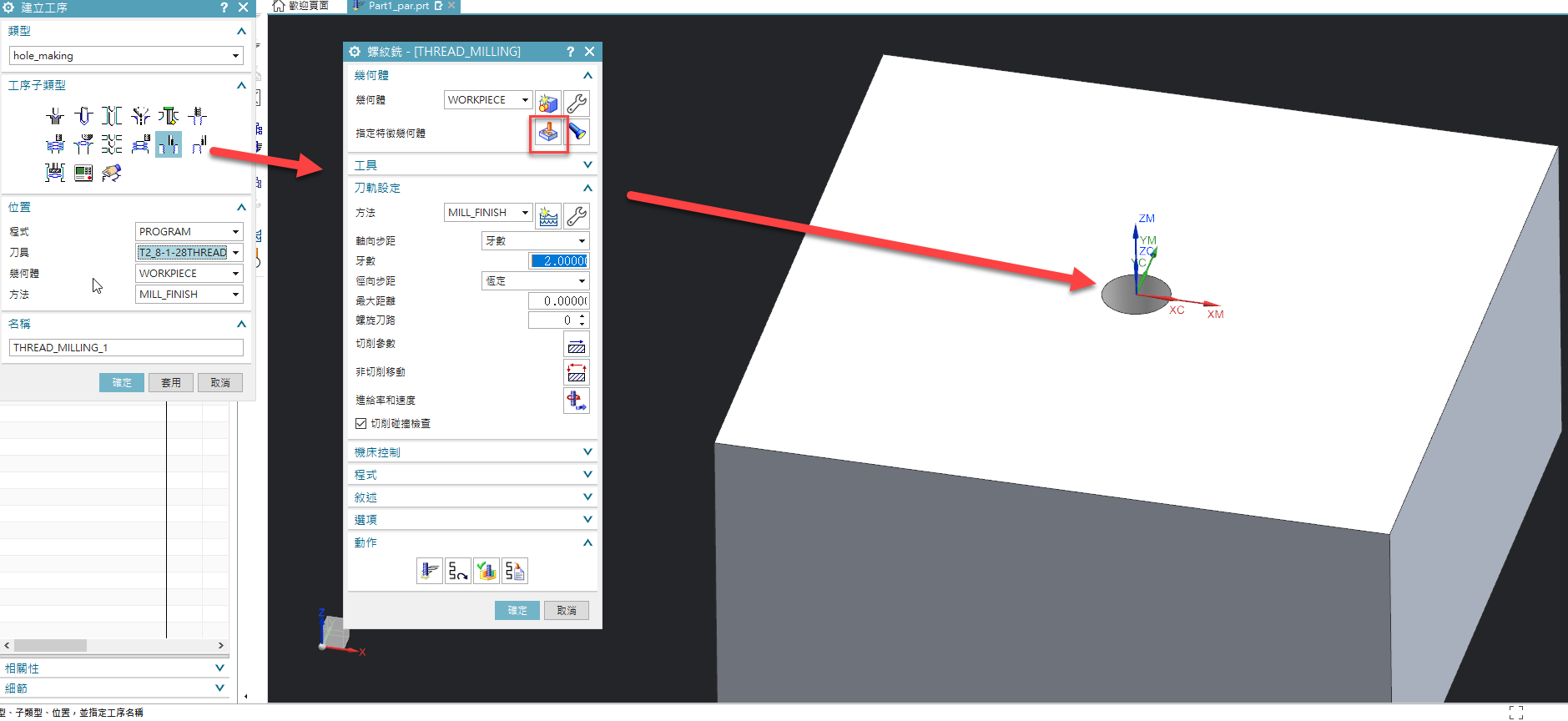

於Hold_making建立螺紋銑，並指定孔位。

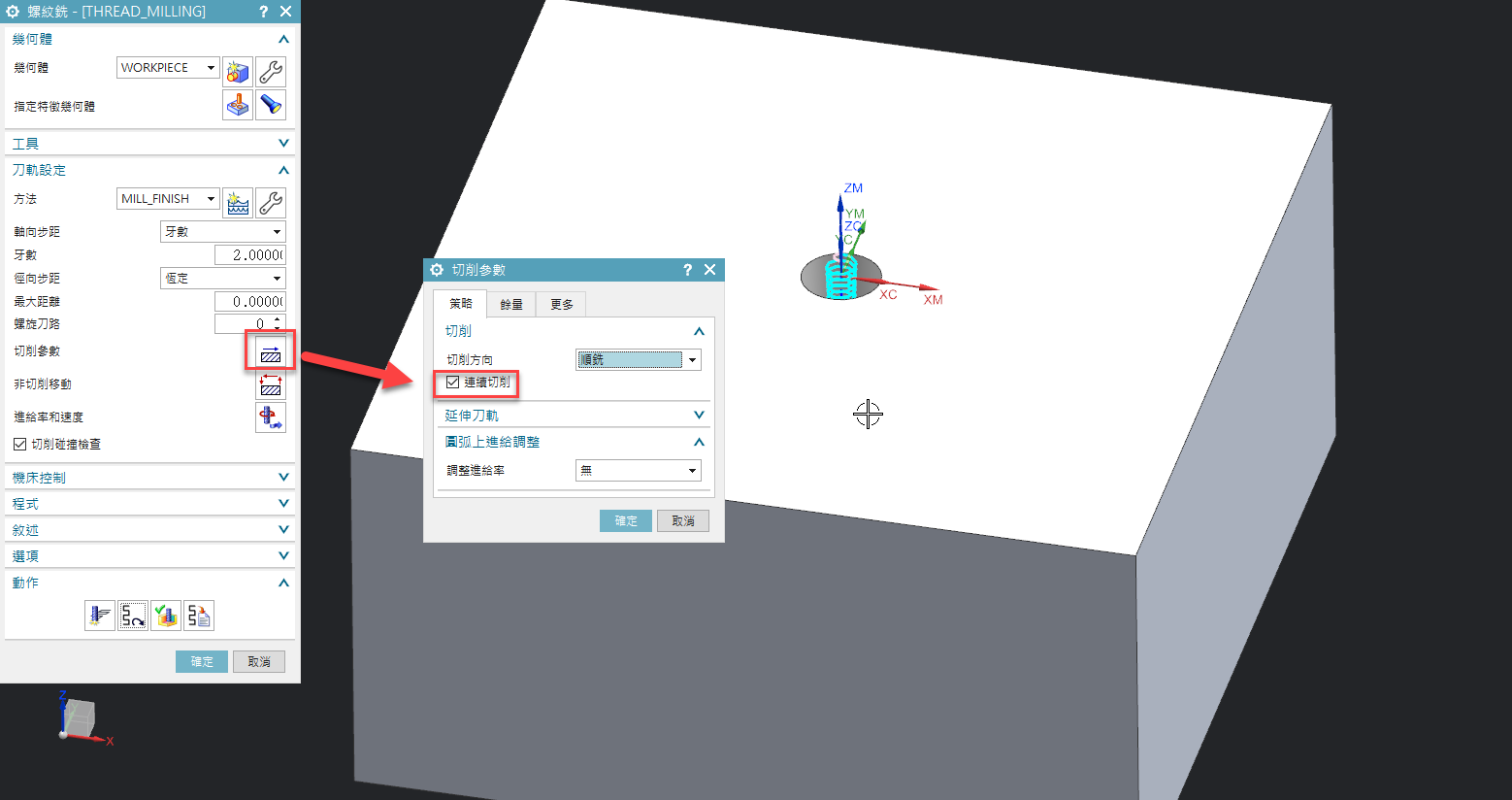

將切削參數內策略設定連續切削(此設定是為了能清楚看路徑變化為錐形，實際設定需依銑牙刀配合)。

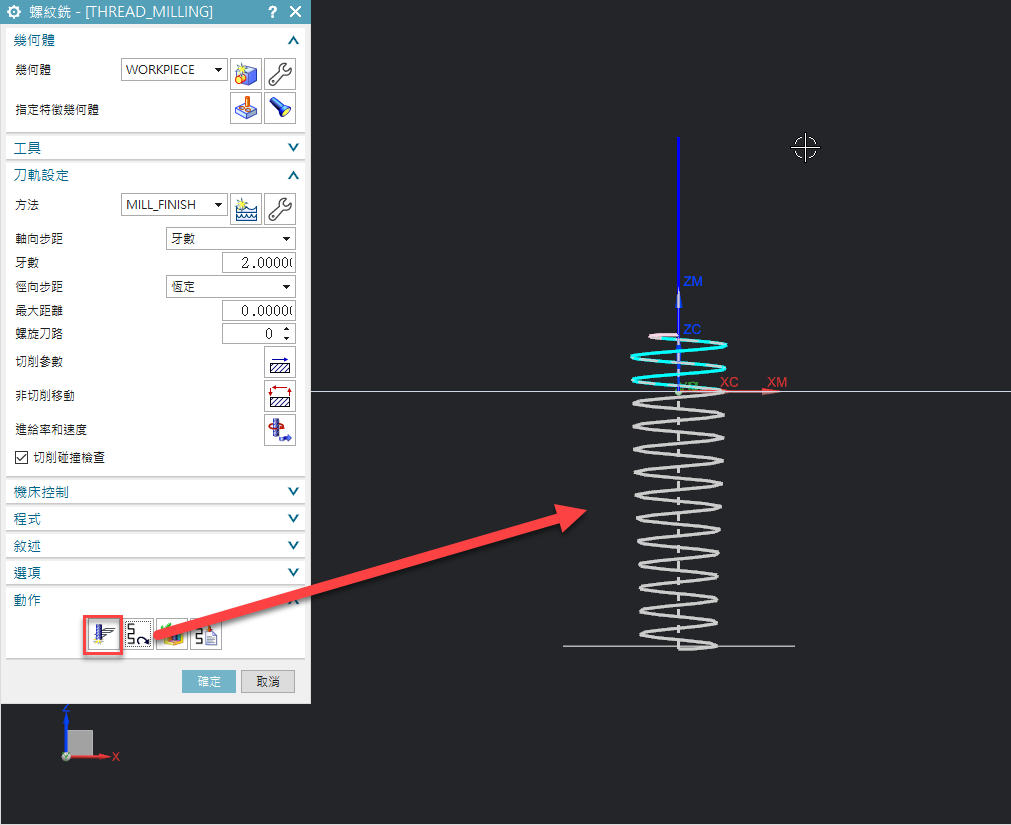

產生後即完成錐形螺紋路徑。
