NX快速定義加工座標 – 2015/06/26
26
六月
在NX CAM中我們該如何快速定義加工座標系？其實NX建構類型提供很多種方式，今天來分享幾項快速的建構方式！
步驟1 步驟2 步驟3 步驟4 步驟5

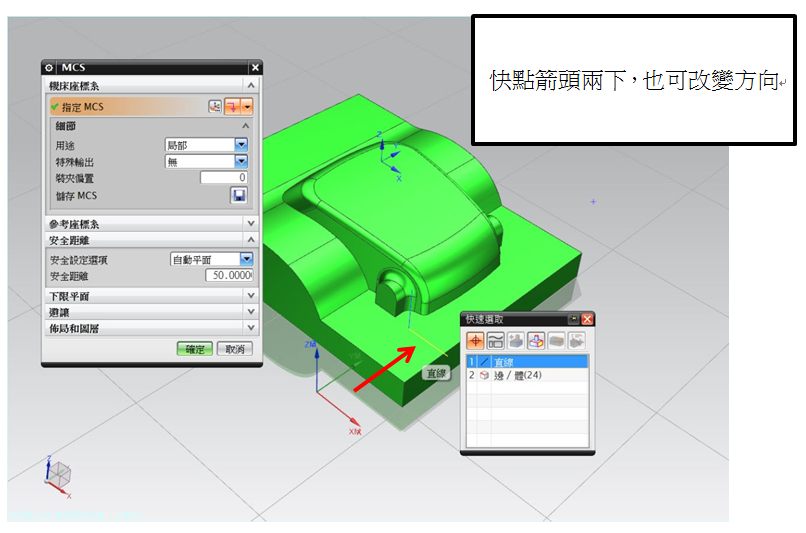

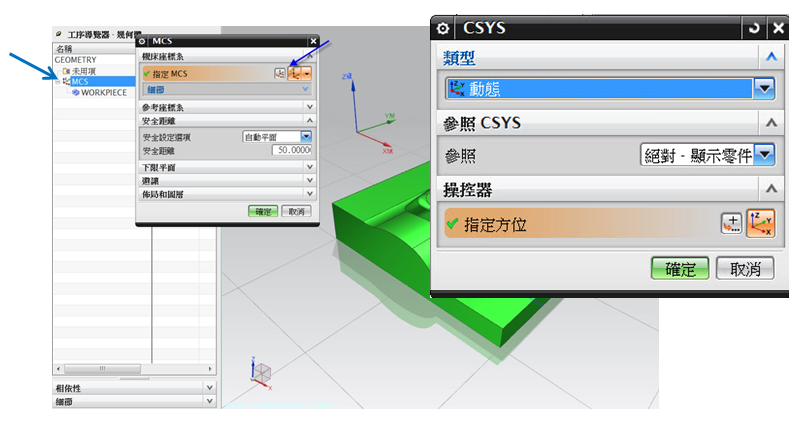

在NX ”工序導覽器” → ”幾何視圖” 中，快點兩下MCS座標會出現設定對話框，我們點其圖示中的座標圖示會出現設定選項。

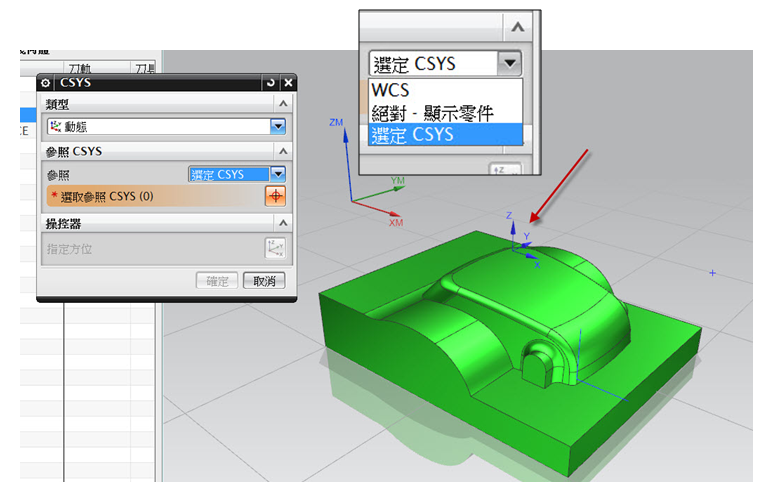

如果我們已有事先準備好的座標系物件，可以選擇 ”選定CSYS” 點選座標系物件即可設定完成。

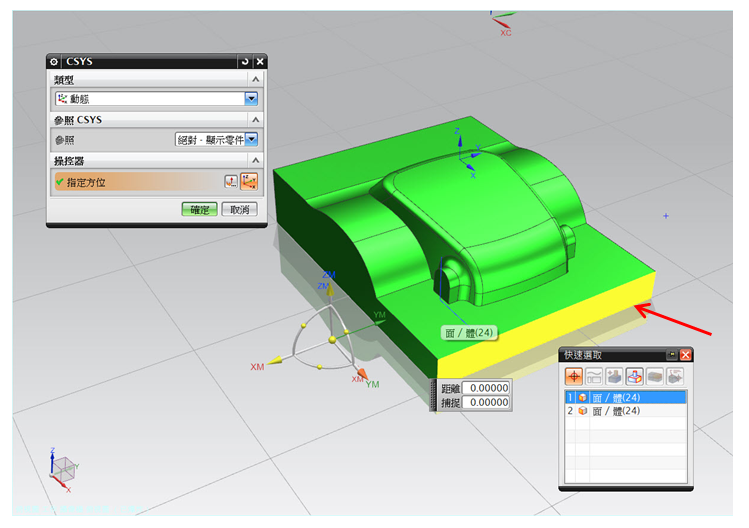

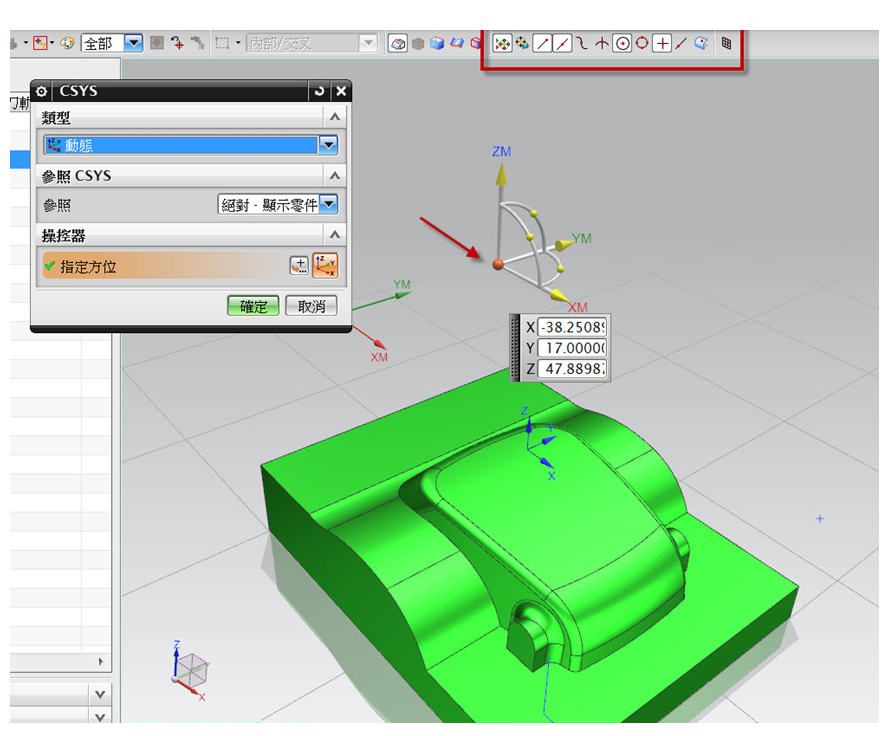

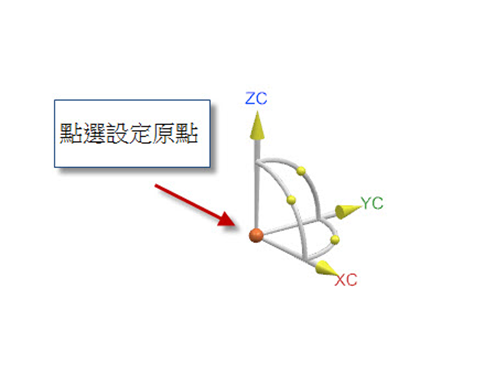

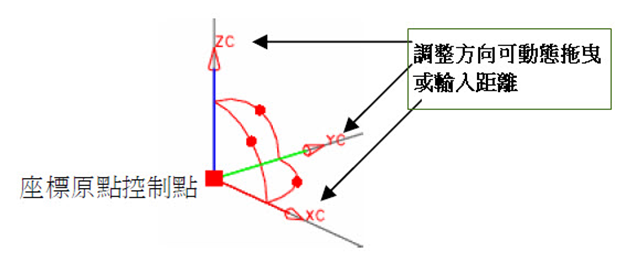

或者我們選”動態”有提供快速設定 ”原點” ”調整方向” 及 ”角度”，如圖示，點選座標原點，可配合鎖點模式快速設定原點，也可直接XYZ對話框中輸入你已知的數值。
或者我們選”動態”有提供快速設定 ”原點” ”調整方向” 及 ”角度”，如圖示，點選座標原點，可配合鎖點模式快速設定原點，也可直接XYZ對話框中輸入你已知的數值。

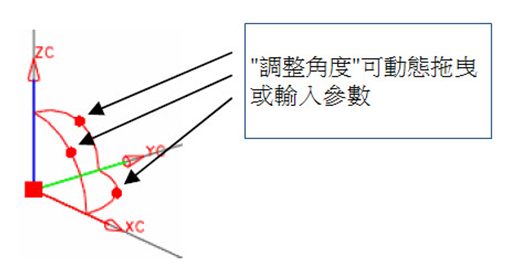

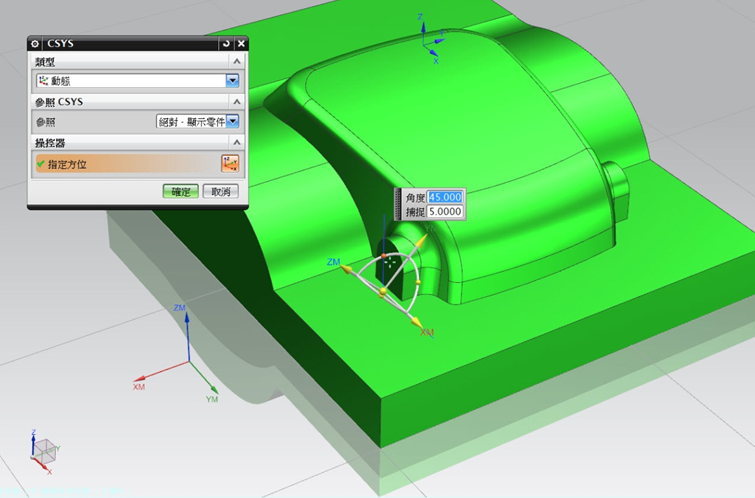

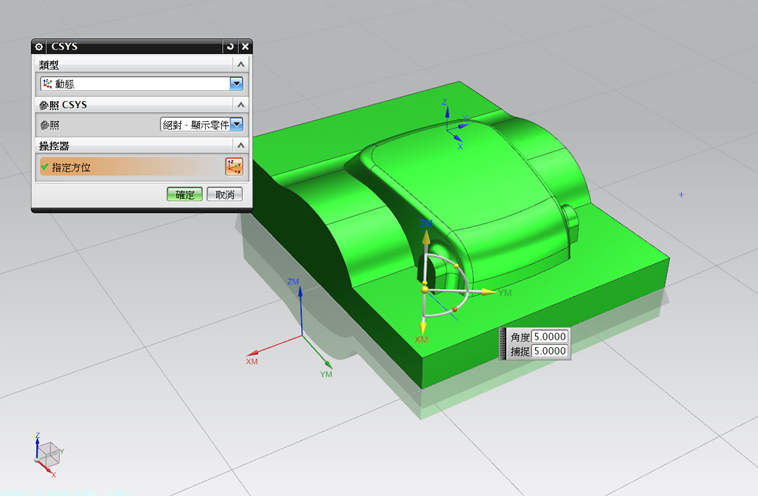

點選”角度控制點”可拖曳調整，或輸入角度數值.。 (完)
謝易霖 Morgan
