NX 刀具庫設定 – 2015/09/18
18
九月
在NX中如何透過刀具庫的設定，達成自動設定刀具的轉速、進給、切削深度、切削寬度等之參數，進而大幅度提升加工操作設定的效率與一致性呢?
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9

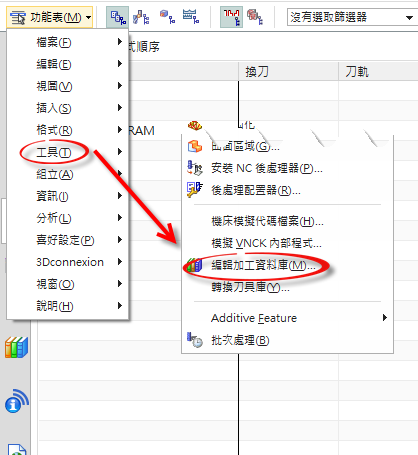

首先，在功能表>工具中開啟編輯加工資料庫的功能

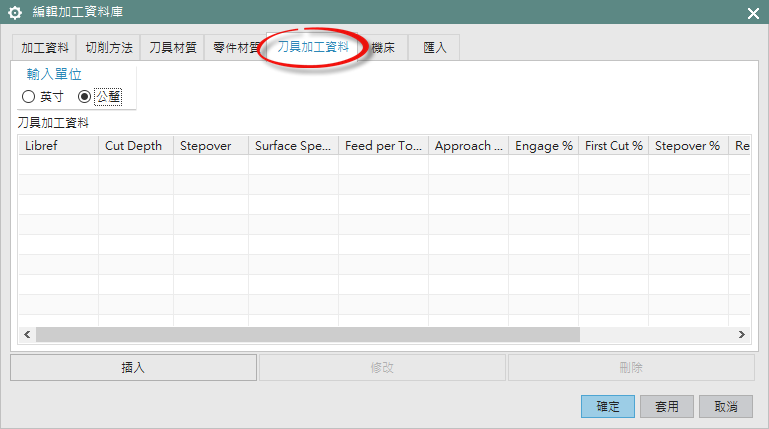

切換到刀具加工資料的頁面並點擊插入按鈕

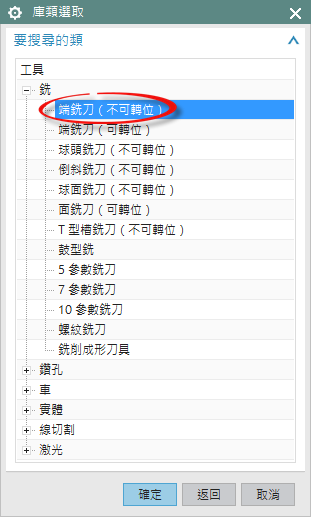

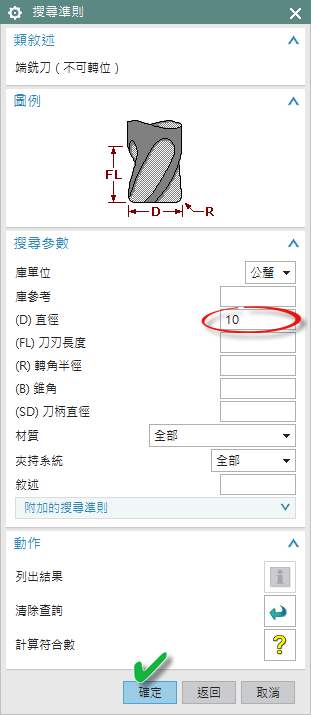

選取要設定的刀具(註:可轉位即為使用捨棄式刀片之刀具)，比如我需要一把直徑10MM的端銑刀

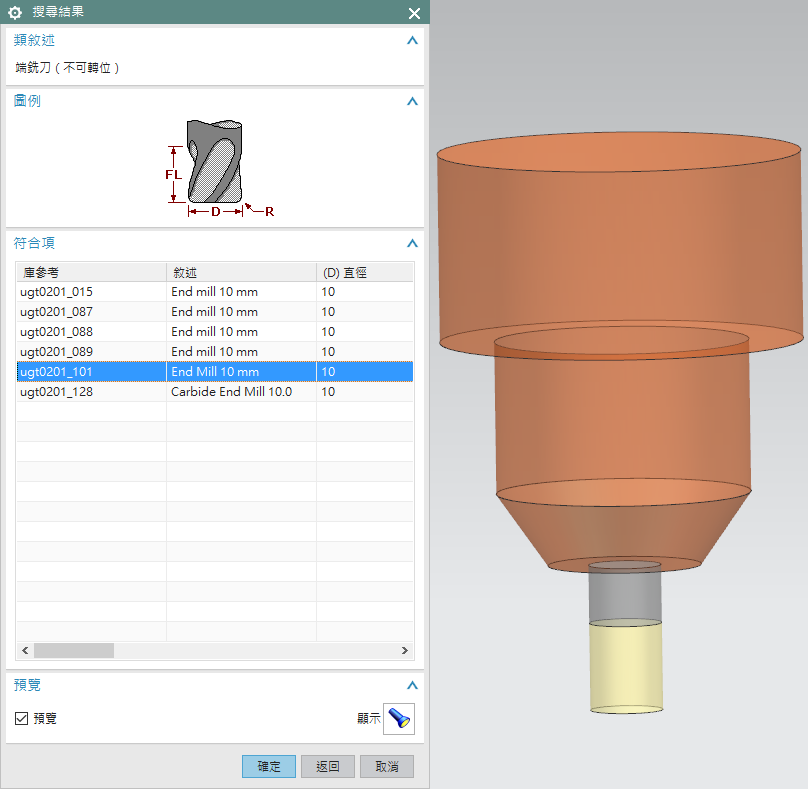

接著在庫中挑選想要的刀具並點擊確定以進入設定頁面
設定欲指定的切削深度、步距、主軸轉速、切削進給率等數值
完成後便可在庫中看見設定好的刀具

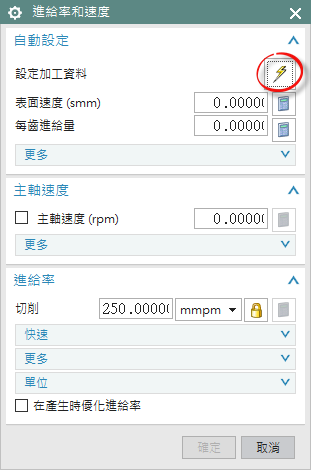

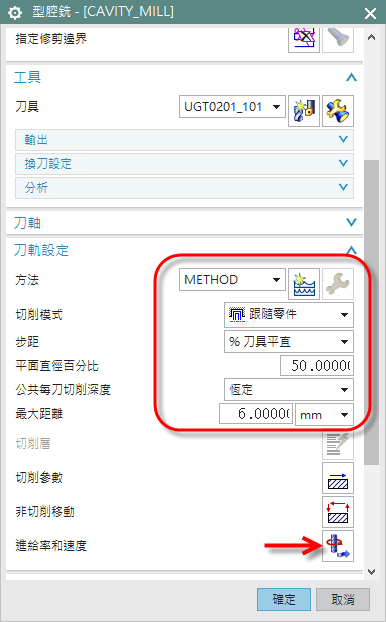

現在我們可以來試看看了，建立一個工序並且選擇從刀具庫中選擇剛才所設定的刀具，可以看見切削步距等都還不是我們所設定的，這時我們先點擊進給率和速度的選項。

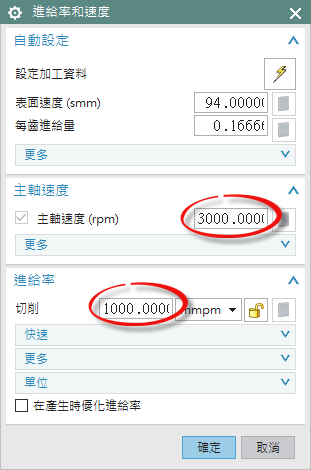

進入頁面後點擊設定加工資料按鈕，我們就可以看到主軸轉速等的相關數據會變為我們所預設的刀具切削參數

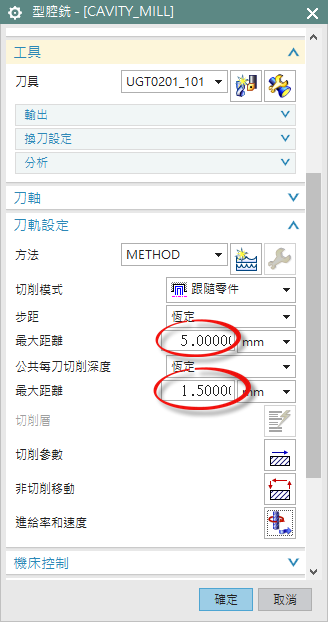

離開此頁面後我們可以看到切削步距等也都跟著改變為我們預先設定好的數值
學會了這個設定之後就可以很方便的使用依照預設好的參數做切削了，是不是很方便呢!!
呂哲安 Andy Lu
