管道加工-自動產生中心線 – 2020/01/03
3
一月
以往NX1872、Solid Edge CAM Pro2020之前的版本，若要做管道加工，需手動繪製中心線，而當管道為不規則形狀或是管道內還有特殊構造，皆會影響中心線繪製的準確性及繪製的時間，現在可以通過新版本NX1872、Solid Edge CAM Pro2020所提供的新功能，軟體自動繪製中心線，加快編程的時間。
<注意事項> 此功能只支援NX1872、Solid Edge CAM Pro2020以上版本。
步驟1 步驟2 補充技巧-步驟1 補充技巧-步驟2

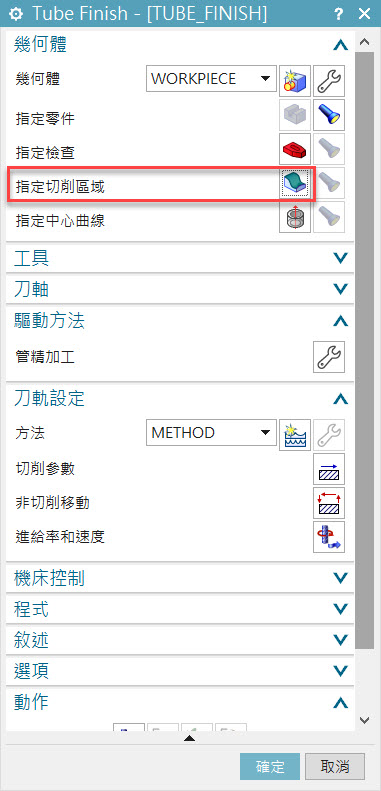

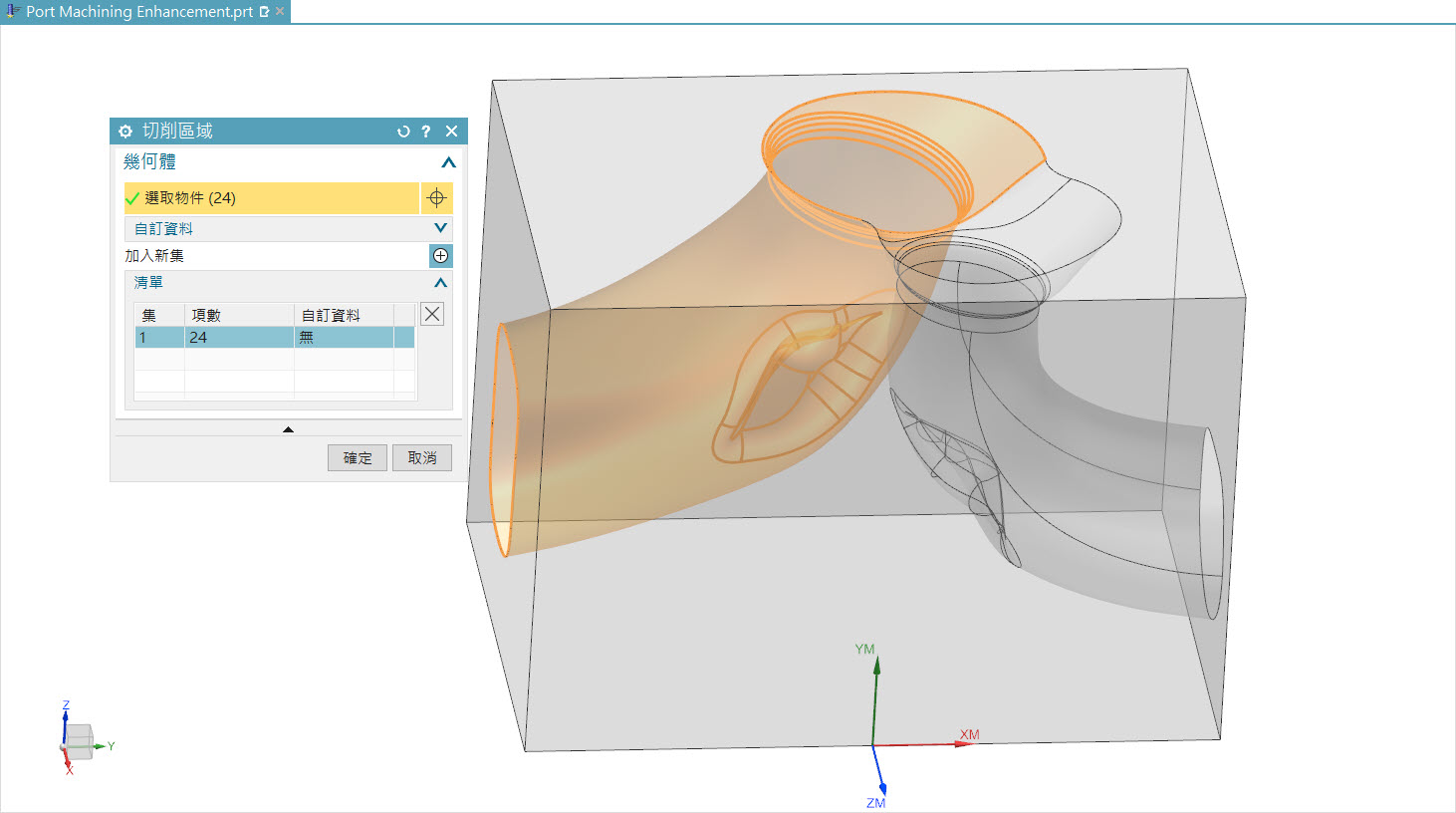

選擇管道工法後，先行選擇切削區域(如左圖-右圖)。

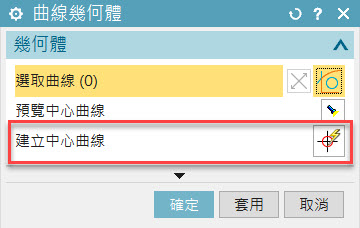

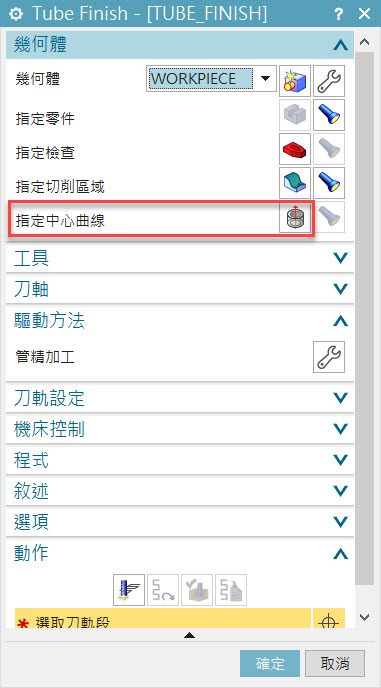

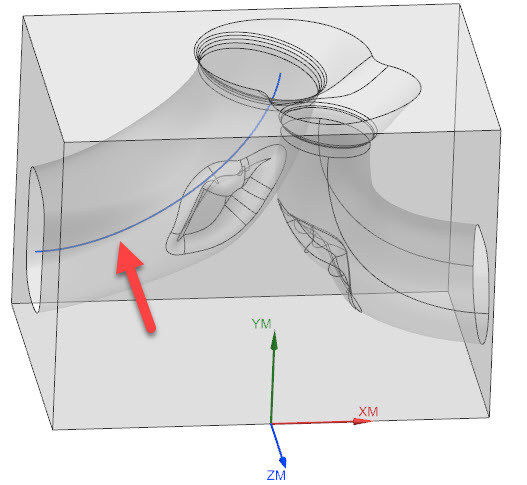

切削區域篩選完後，接著選取 <指定中心曲線> ，如(左圖)；並點擊 <建立中心曲線> ，如(中圖)； 系統即會自動建立中心曲線 ，如(右圖)。

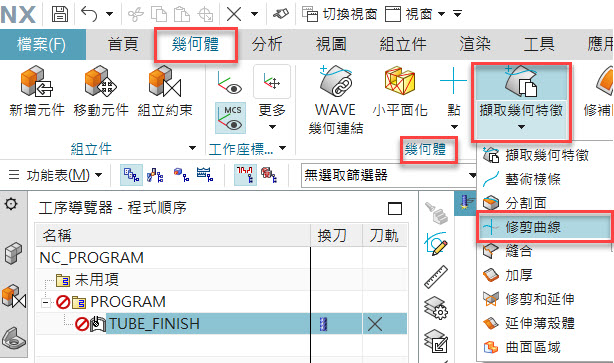

若系統建立的中心線伸長量不如預期，可利用 幾何體 - 幾何體 - 擷取幾何特徵下拉 - <修剪曲線>，去對中心線作延伸或修剪。

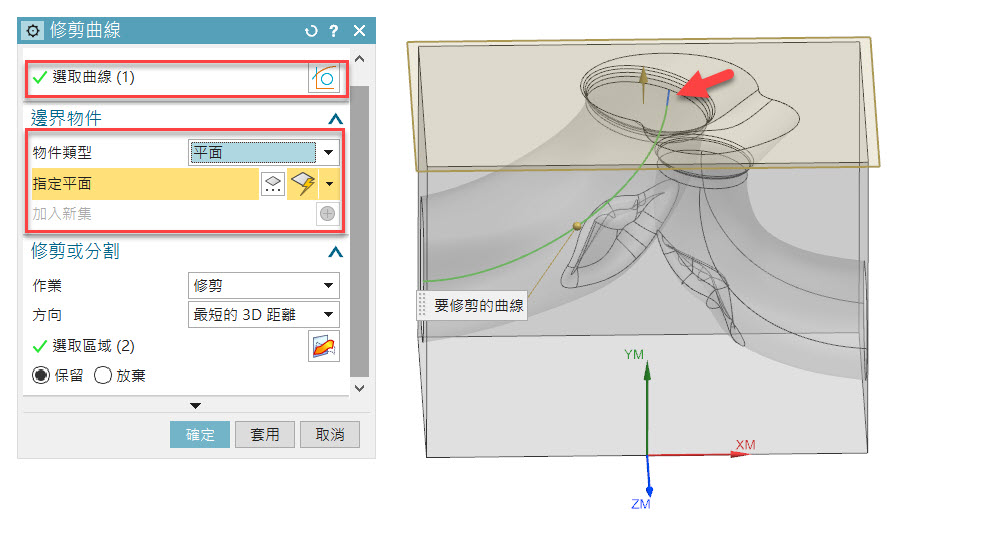

先選擇欲修改的曲線，再選擇要作為工具的面，即可將曲線作延伸。
Ps.1. 若曲線高於工具面為修剪，曲線低於工具面則為延伸。
Ps.2. 若有利用修剪曲線去對系統建立中心線作延伸/修剪，記得在工法內的 <指定中心曲線>去將原始系統建立的中心線取消選取，並將剛剛所延伸/修剪的線段重新選取，以防系統仍計算舊線段。...(完成)
Ps.1. 若曲線高於工具面為修剪，曲線低於工具面則為延伸。
Ps.2. 若有利用修剪曲線去對系統建立中心線作延伸/修剪，記得在工法內的 <指定中心曲線>去將原始系統建立的中心線取消選取，並將剛剛所延伸/修剪的線段重新選取，以防系統仍計算舊線段。...(完成)
