NX 1926 倒角新工法 – 2020/12/18
18
十二月
在舊版本中的NX，若需要倒角，則須利用其他工法、技巧才能進行倒角作業，而在新的NX1926版本中，可以利用平面去毛刺 PLANAR_DEBURRING工法，快速達到倒角加工。
步驟1 步驟2 步驟3 步驟4 步驟5

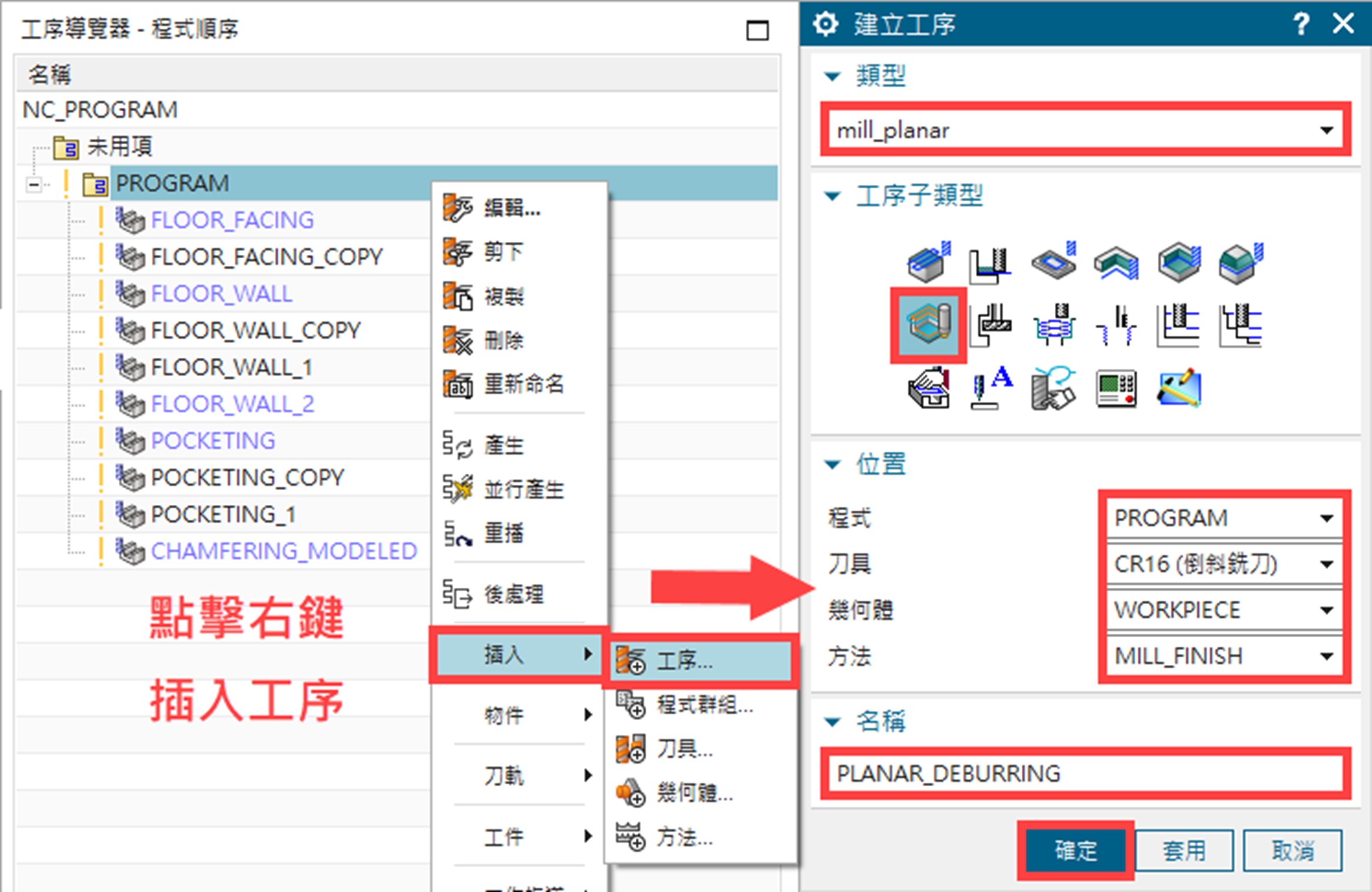

在NX 1926版本中推出新的倒角工法，其類型放置於「mill_planar」，名稱為「平面去毛刺 PLANAR_DEBURRING」。

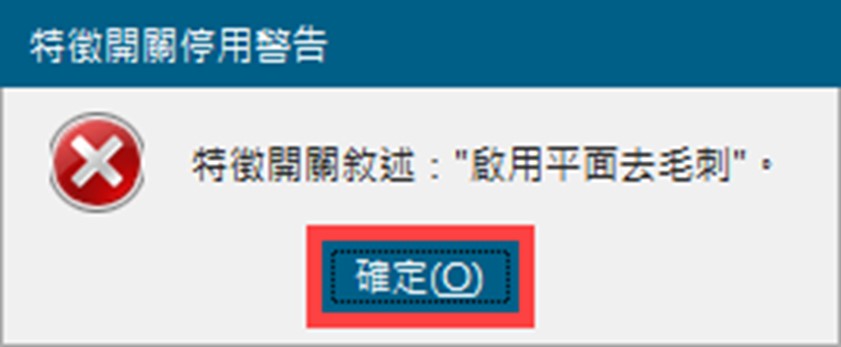

點擊確定後會跳出警報，使用者可以先按下確定。

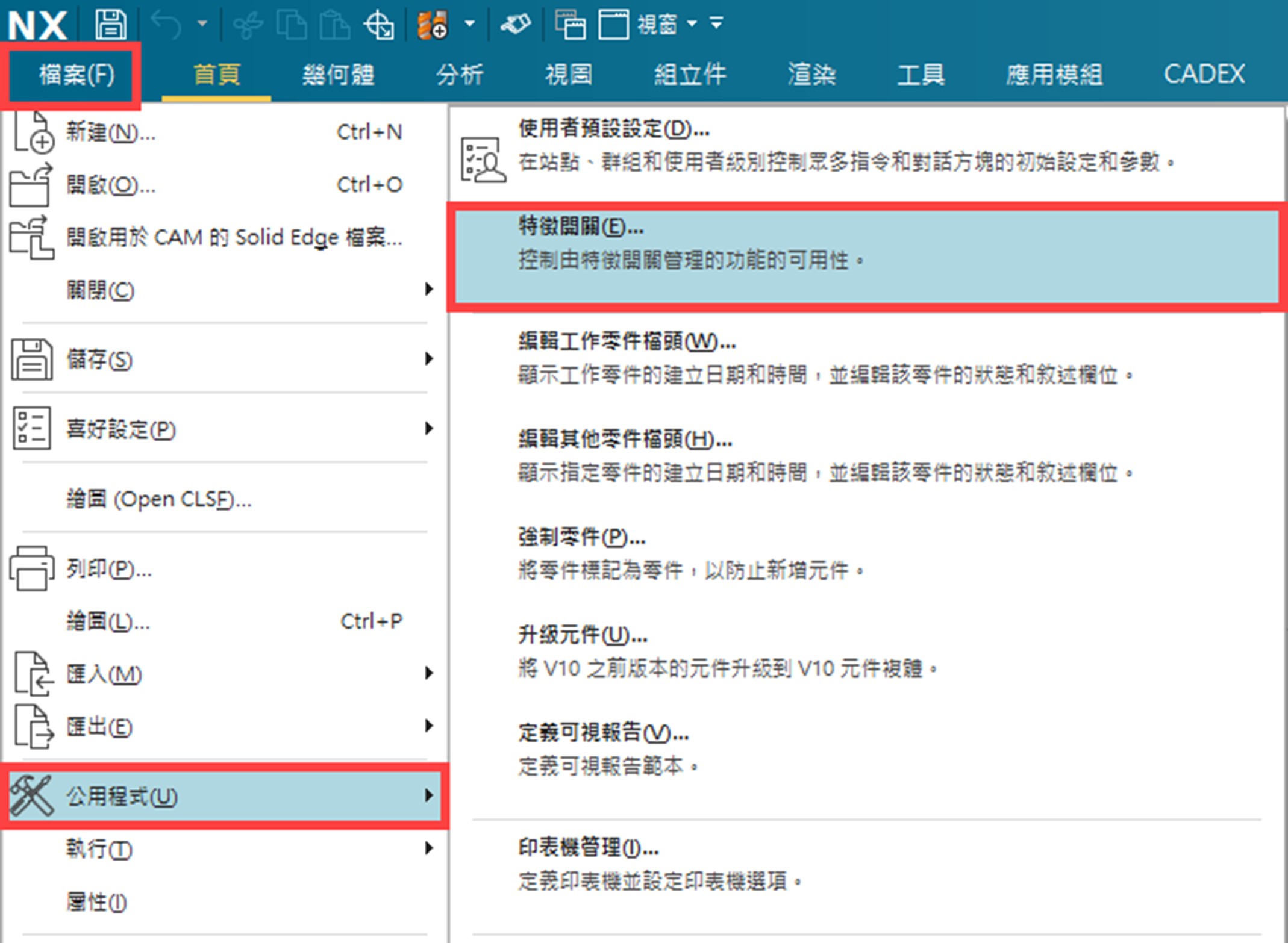

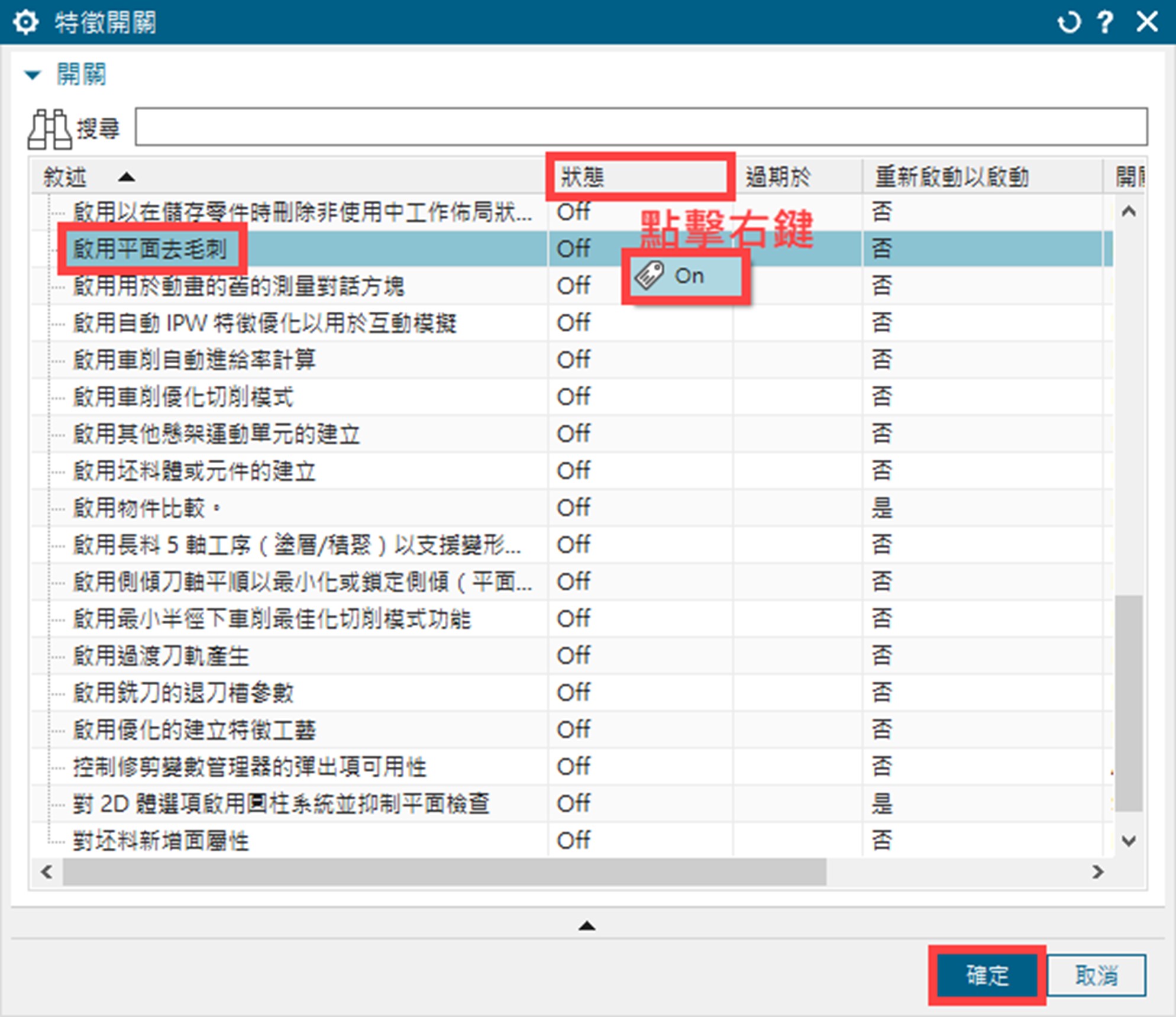

在「檔案(F)」欄位 → 「公用程式(U)」→ 點擊「特徵開關(E)」，在清單內找到「啟用平面去毛刺」，在「狀態」→ 「Off」的欄位點擊滑鼠右鍵，將選項選擇On。

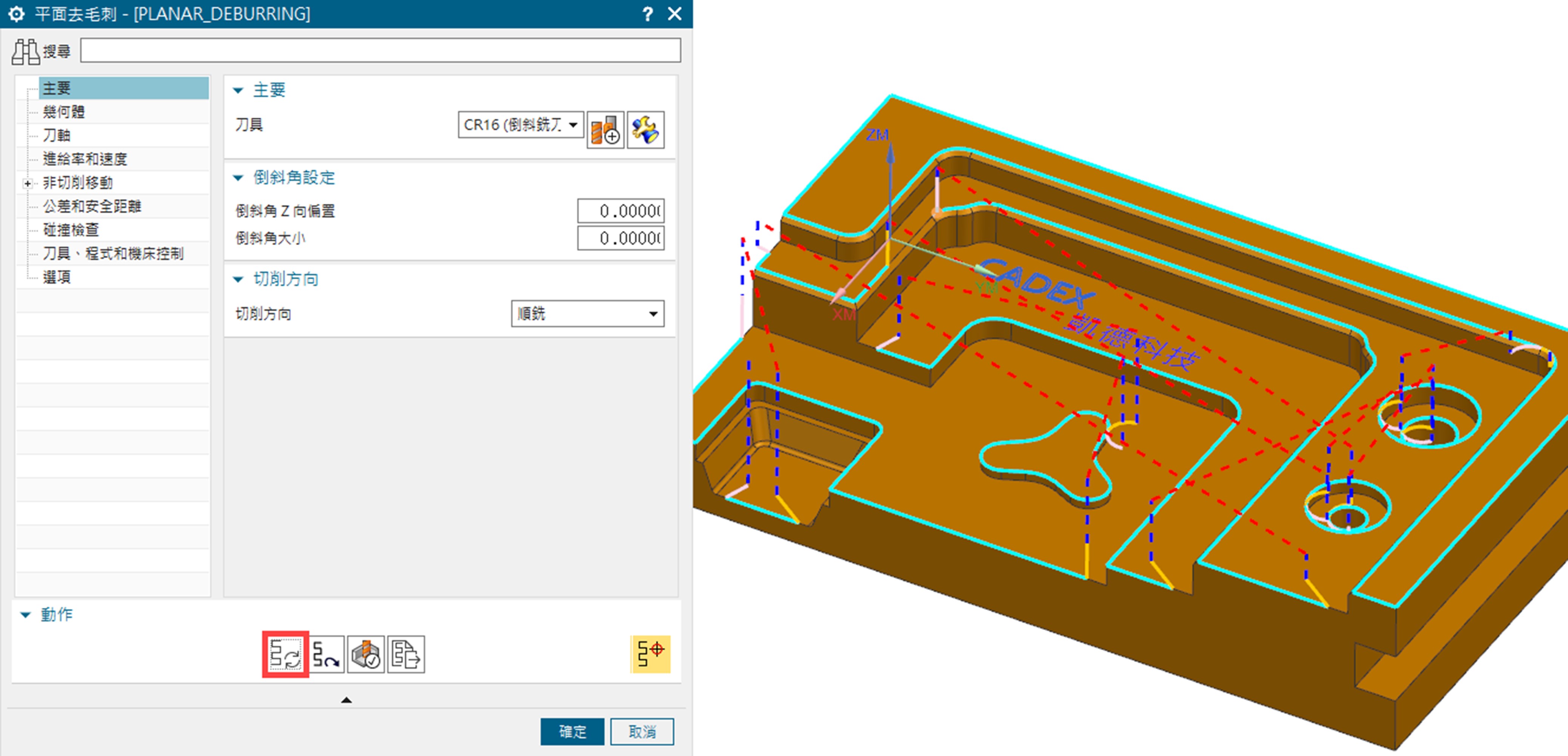

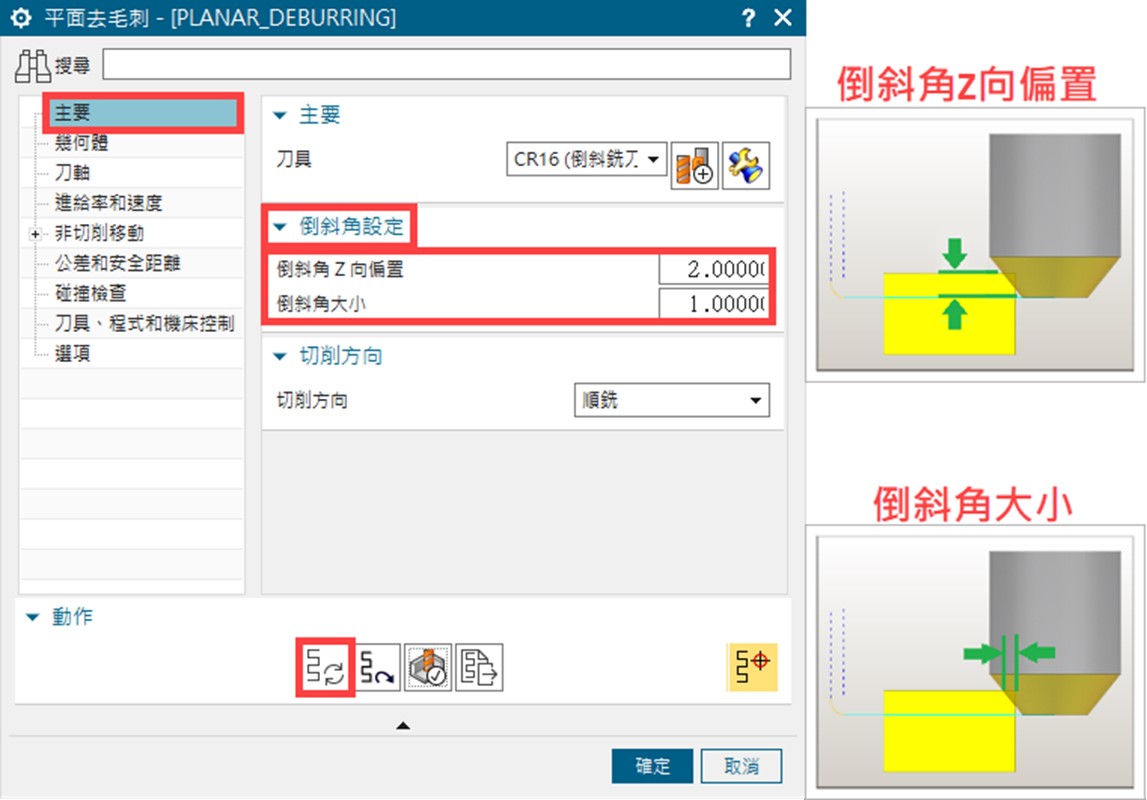

設定完後再重新新增工法，並直接點擊

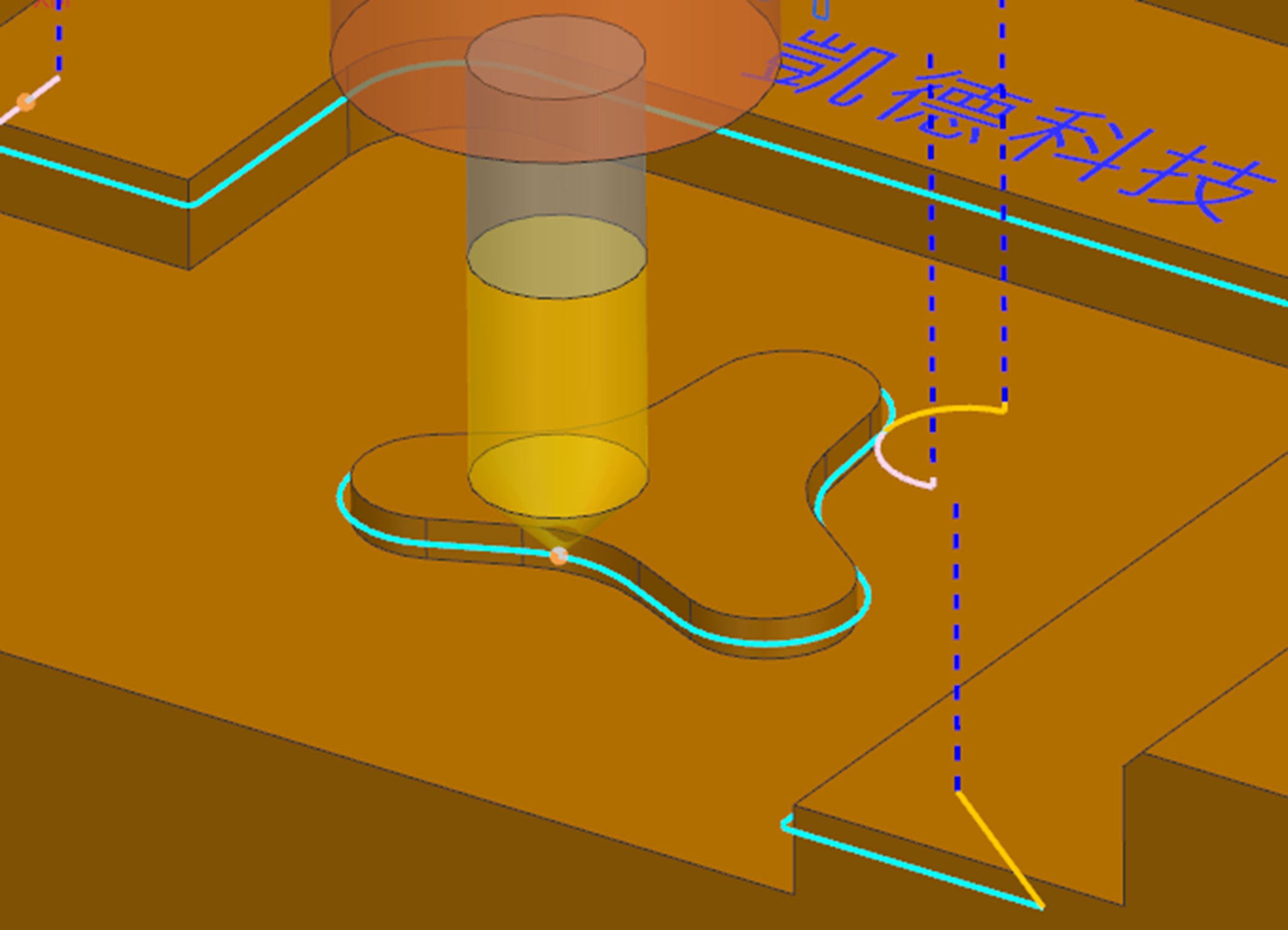

產生路徑，此工法不論3D模型是否有倒斜角特徵，皆會在邊上產生去毛邊路徑。
產生路徑，此工法不論3D模型是否有倒斜角特徵，皆會在邊上產生去毛邊路徑。設定完後再重新新增工法，並直接點擊產生路徑，此工法不論3D模型是否有倒斜角特徵，皆會在邊上產生去毛邊路徑。
產生路徑，此工法不論3D模型是否有倒斜角特徵，皆會在邊上產生去毛邊路徑。吳元超 Jason
