NX CAM外型側壁螺旋加工 – 2015/12/04

十二月

Posted by Monica

Category:

在NX CAM中，若遇到側壁加工，我們通常會使用等高加工完成，但是加工人員都會希望使用更順暢、更少轉移的方式完成加工路徑，假設螺旋銑孔的概念可以運用在螺旋銑複雜外型，相信對各位會幫助更大，現在我們就來學習如何製作複雜外型螺旋銑削吧！

如下圖，基本的等高工法預設加工會進行提刀，我們可以更改設定更改轉移的做法使提刀減少。

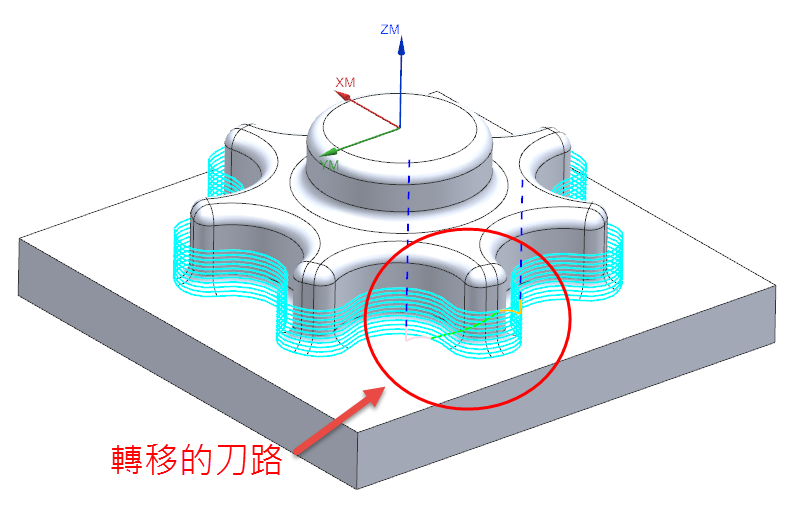

一般轉移的方式，可從下圖看到會有轉移的刀路，已經使加工路徑精簡化。

NX CAM可以使用流線加工進行側壁螺旋加工，使刀路更加平順、精簡化。

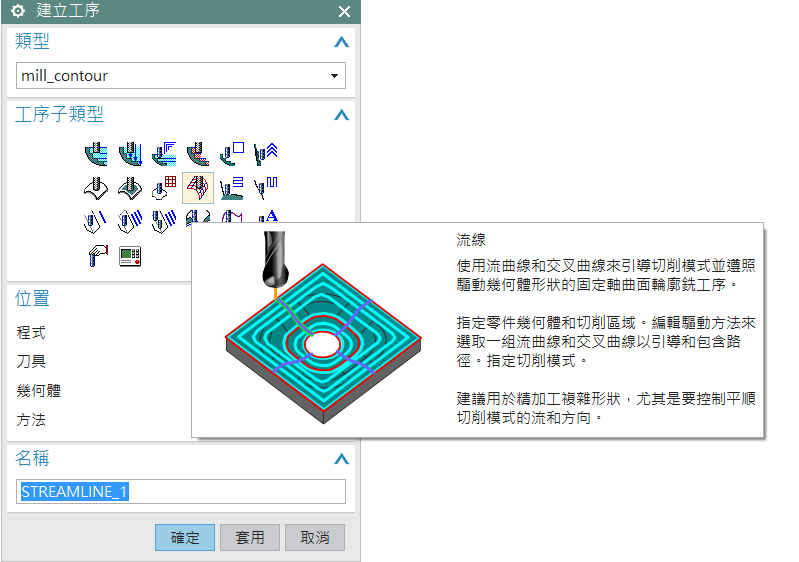

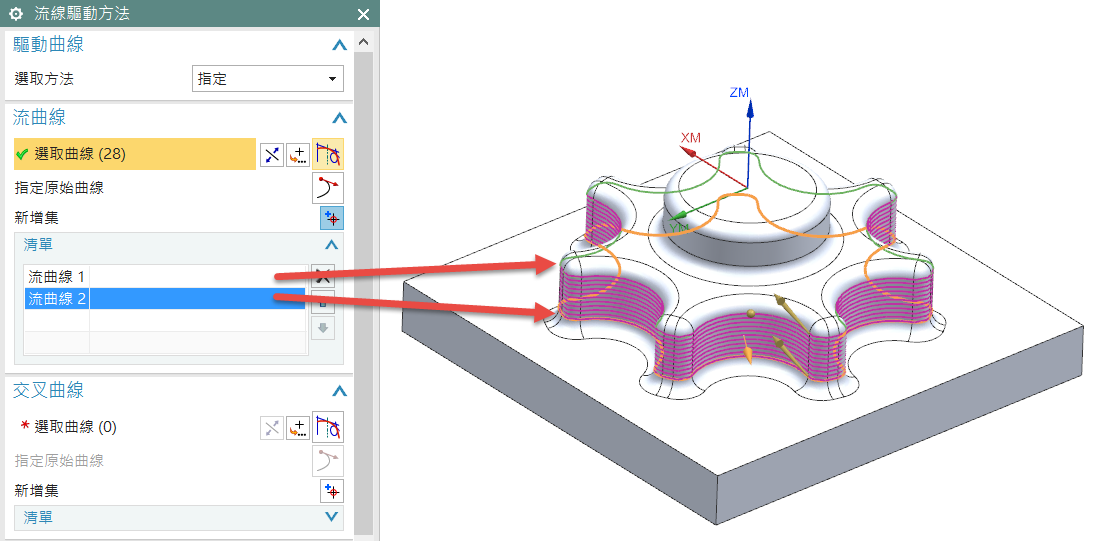

操作的作法首先一樣選擇流曲線，(忘記操作方式可參考講義課程：投影加工)

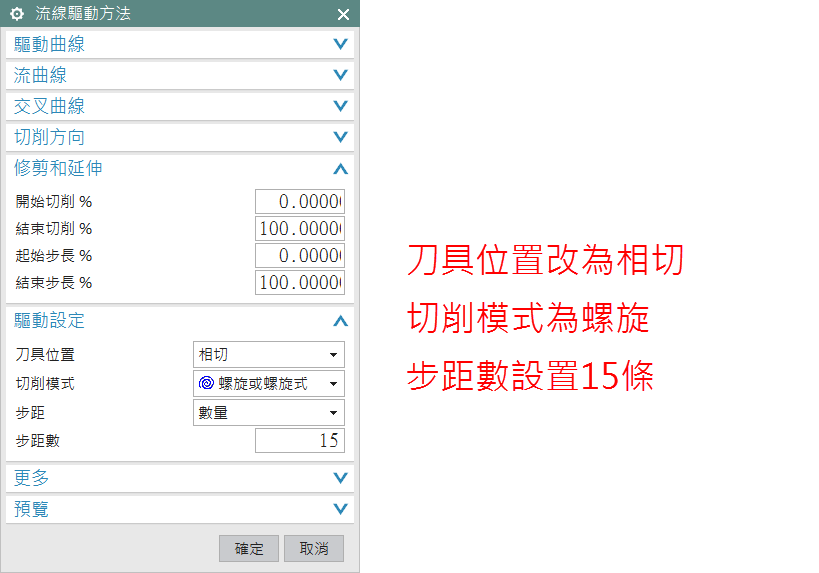

在流線驅動設定調整相關參數(此處參數可依照個人需求調整)

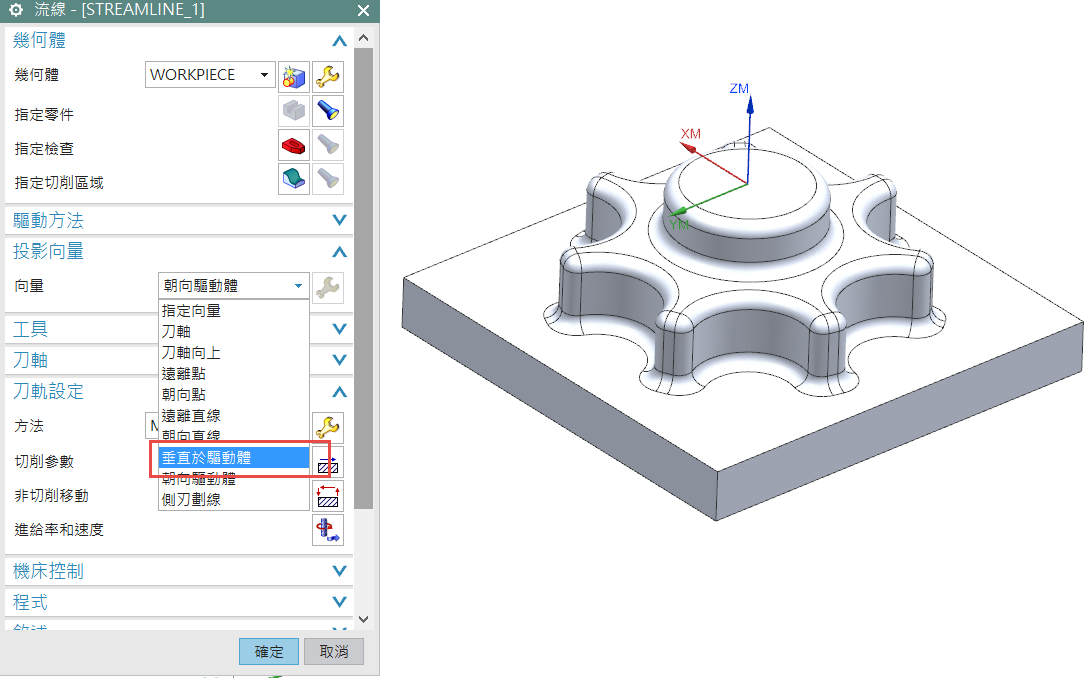

在投影向量選擇『垂直於驅動體』。

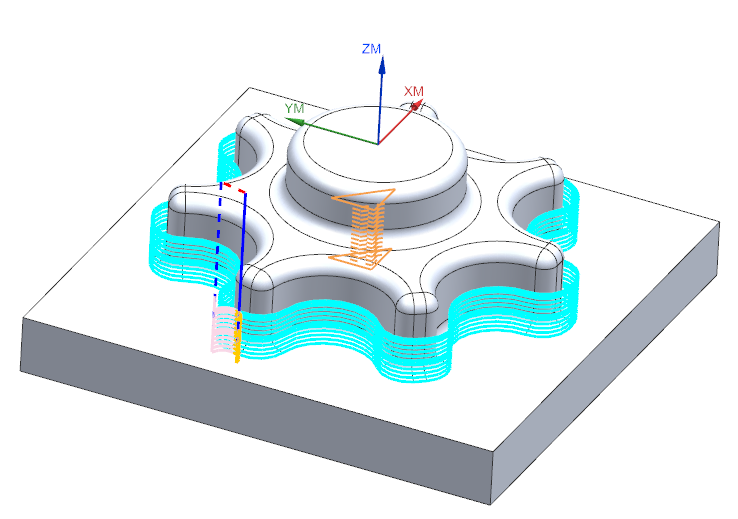

之後生成刀路，即可完成複雜外型側壁螺旋加工(完)。
