NX CAM建立IPW – 2016/10/07

7
十月
Posted by Monica
Category:
無迴響

在製作”多面加工時”，如要延續剩餘的材料(IPW)來進行「3D動態」確認時，則可通過幾個步驟快速完成。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

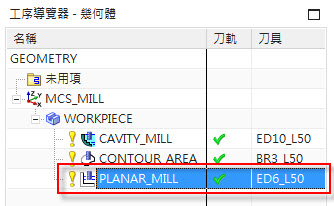

先選擇要建立IPW的工序。

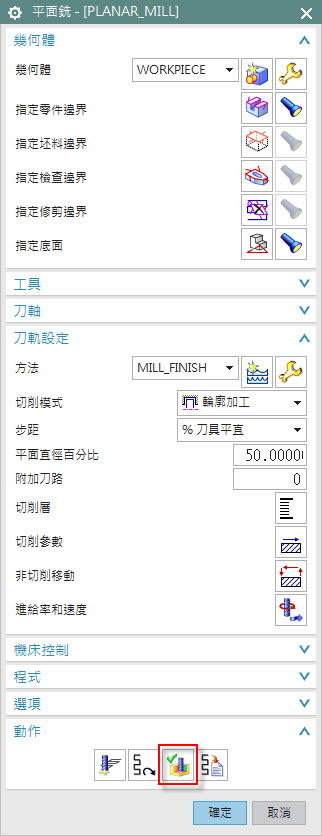

執行刀軌確認。

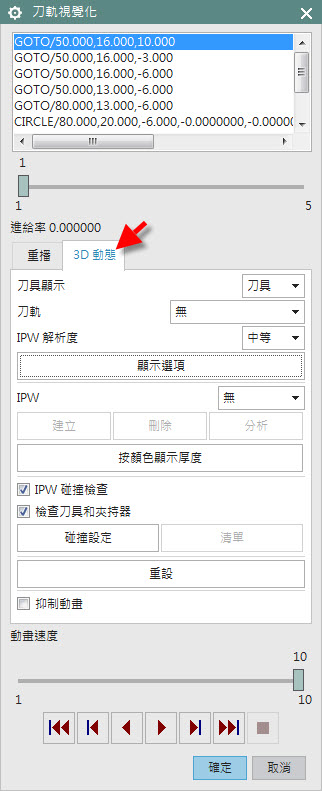

選擇「3D動態」頁面。

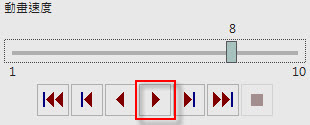

選擇「播放」。(動畫速度可自行調整，不影響IPW的建立)

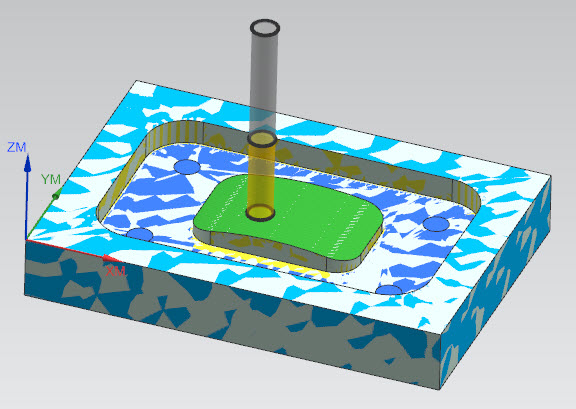

完成「3D動態」的模擬後，可於畫面中看到加工模型與殘餘坯料(IPW)。

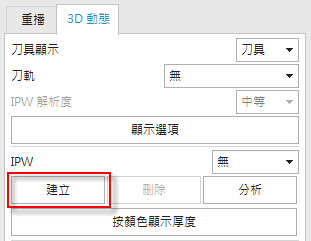

先按「建立」後，再按「確認」即可。

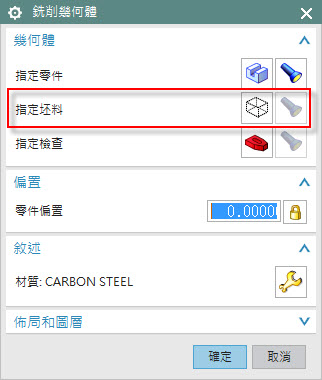

最後指定坯料。

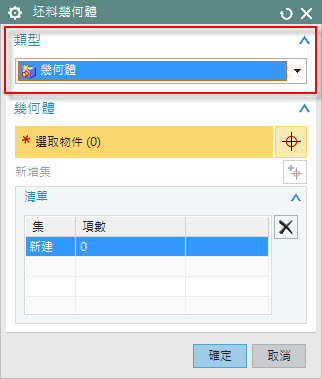

類型為幾何體。…(完)

※ 注意：篩選選項，須改為「小平面體」。
