NX CAM快速填補不需加工的面 – 修改開口功能 – 2015/01/23
23
一月
在NX CAM中，有些不必加工的面，比方鑽孔的孔位、需要做電極處理的面，都可能使我們在寫加工程式時遇到倍感的困難。假設遇到需要填補面，我們可以利用NX CAM加工模組中的修補破面功能以達到我們最後需要加工的目的面。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 步驟12 步驟13 步驟14
此功能必須在加工環境下才可執行，主要的選擇按鍵名稱為『修改開口』

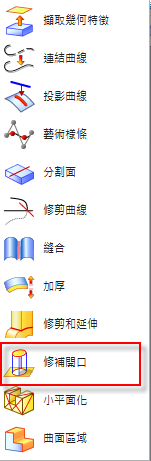

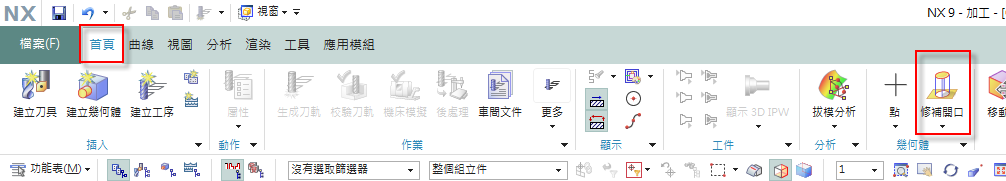

此功能必須在加工環境下才可執行，主要的選擇按鍵名稱為『修改開口』進入到加工環境 → 首頁 → 幾何體 → 修補開口選項(若未看到請點選幾何體旁的
)
)

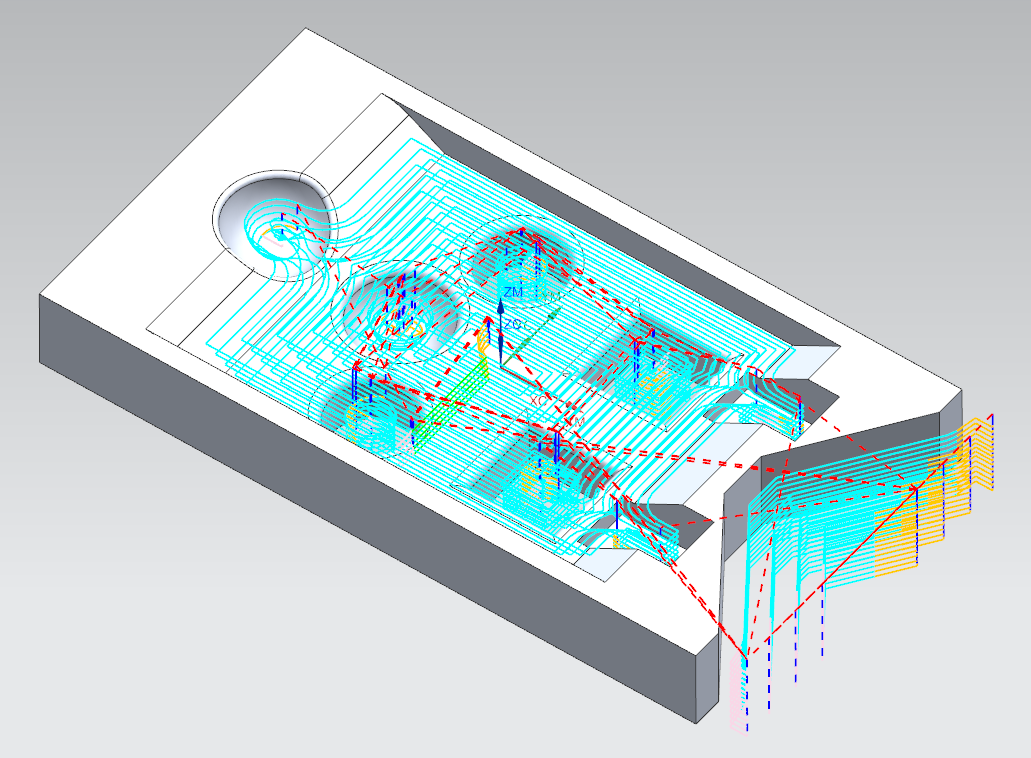

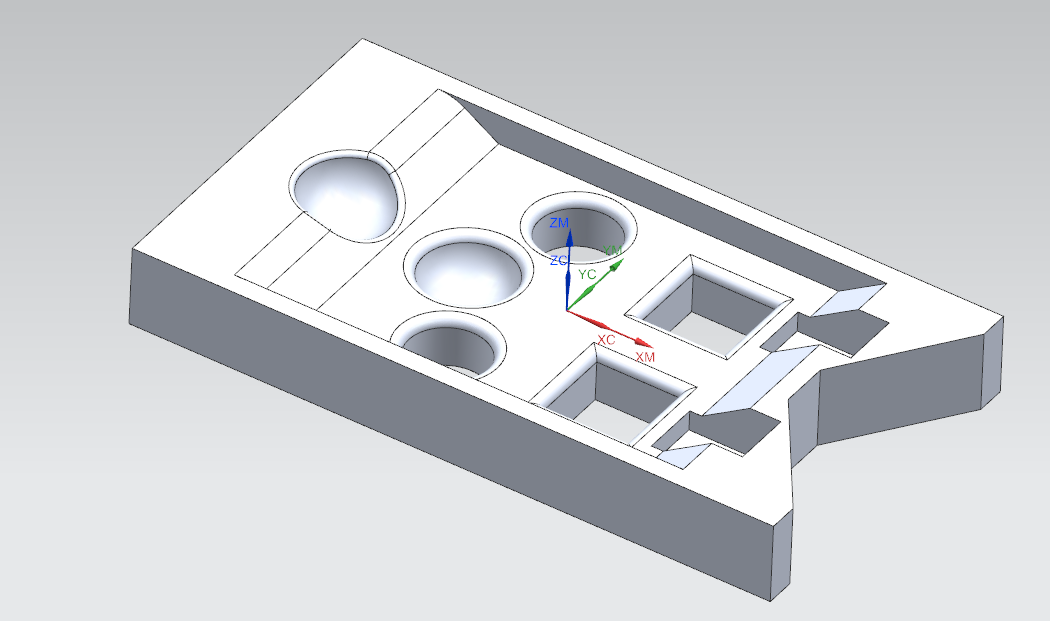

以此範例來做示範，此範例中有跨面的圓弧缺口、倒圓孔、四方槽、電極槽。
若只要加工中間凹槽的話，我們可以利用修補開口將不需要加工的面填補起來。
若只要加工中間凹槽的話，我們可以利用修補開口將不需要加工的面填補起來。

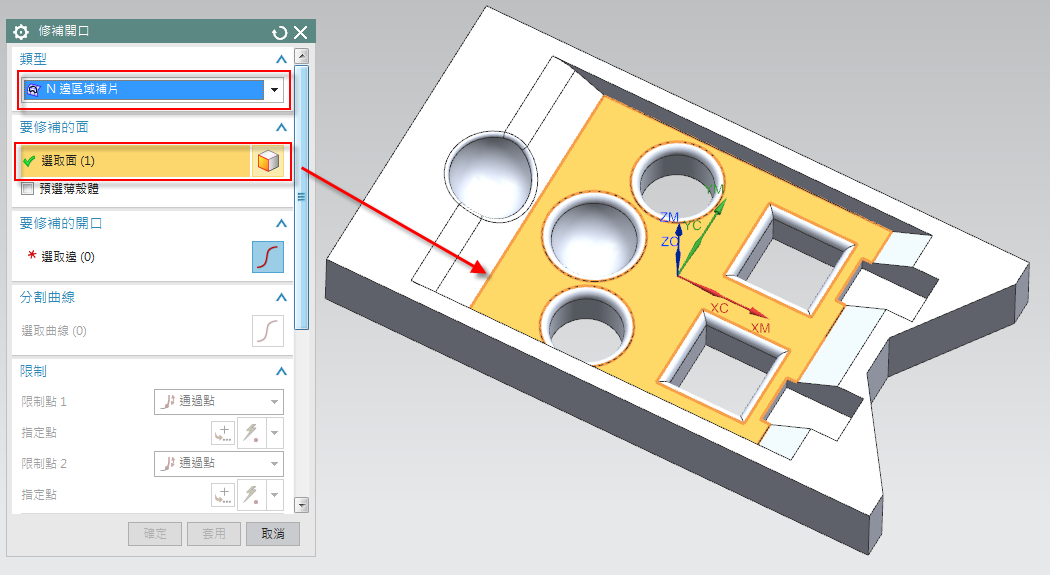

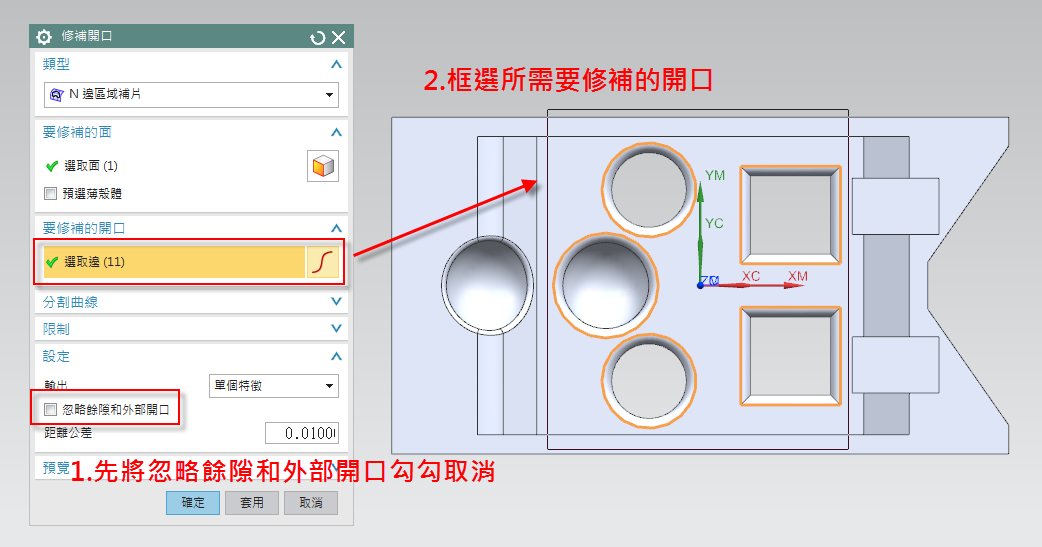

點選修補開口，先將類型選擇為N邊區域補片，然後選擇要修補的面為此模型凹槽的底面。
然後把設定的勾勾關掉後選擇要修補的開口，將中間五個凹洞框選起來。

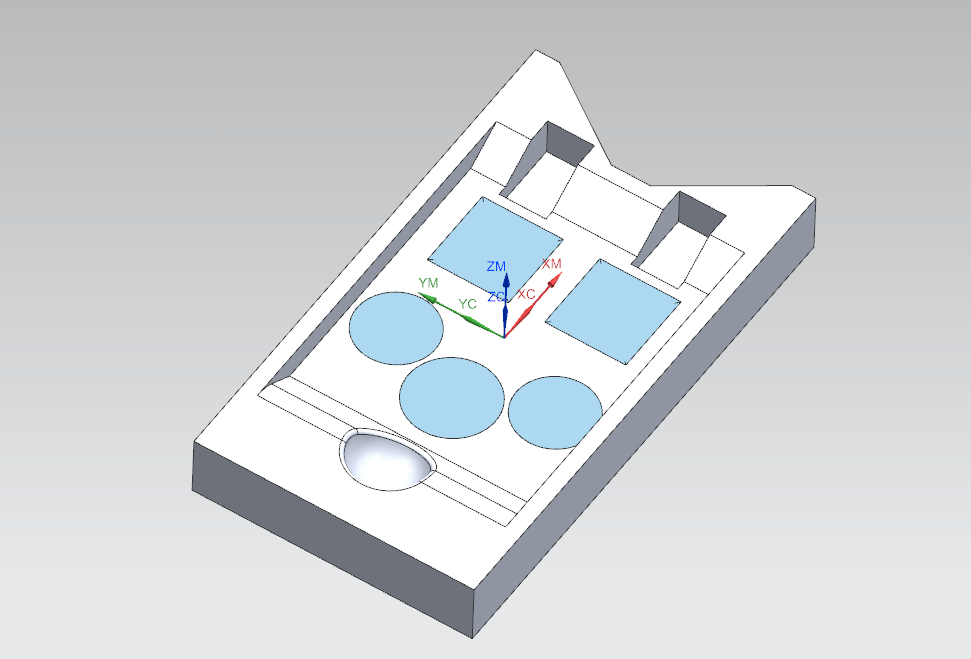

底下的面已經被填補起來！這樣加工路徑即不會跑到以下的凹洞進行加工。

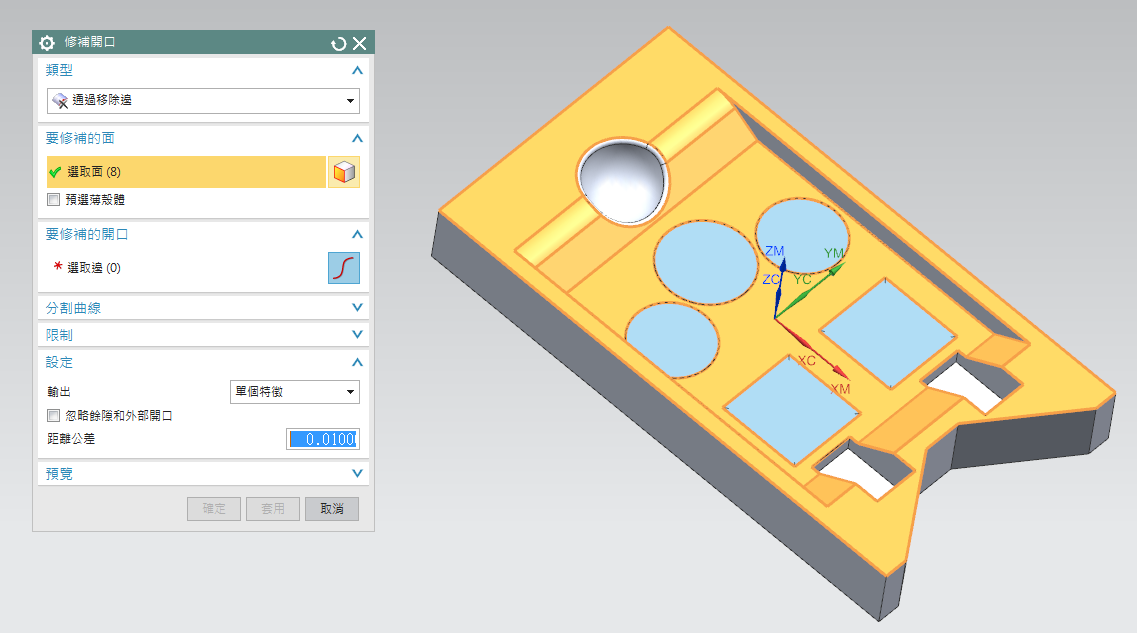

接下來我們再來填補跨面的圓弧口以及電極槽的缺口，一樣選擇修補開口，接下來類型選擇通過移除值，然後將上面的面，只要有接觸到輪廓的邊面都選擇起來。

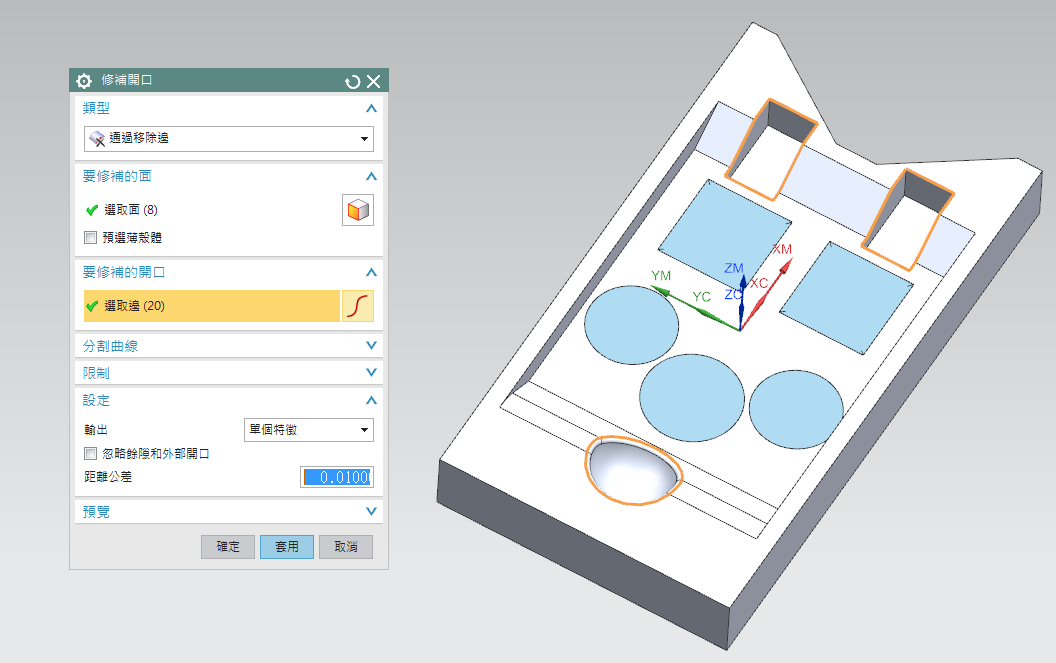

然後選擇要修補的開口，將三個區塊的邊選擇起來。

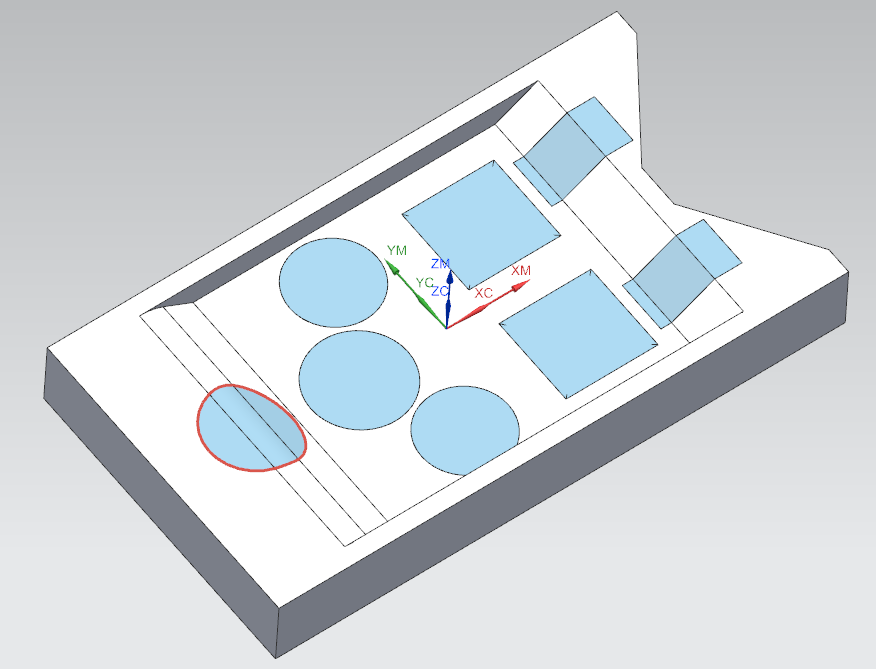

完成，這時候連電極槽以及跨面的圓弧槽也被填補起來了。

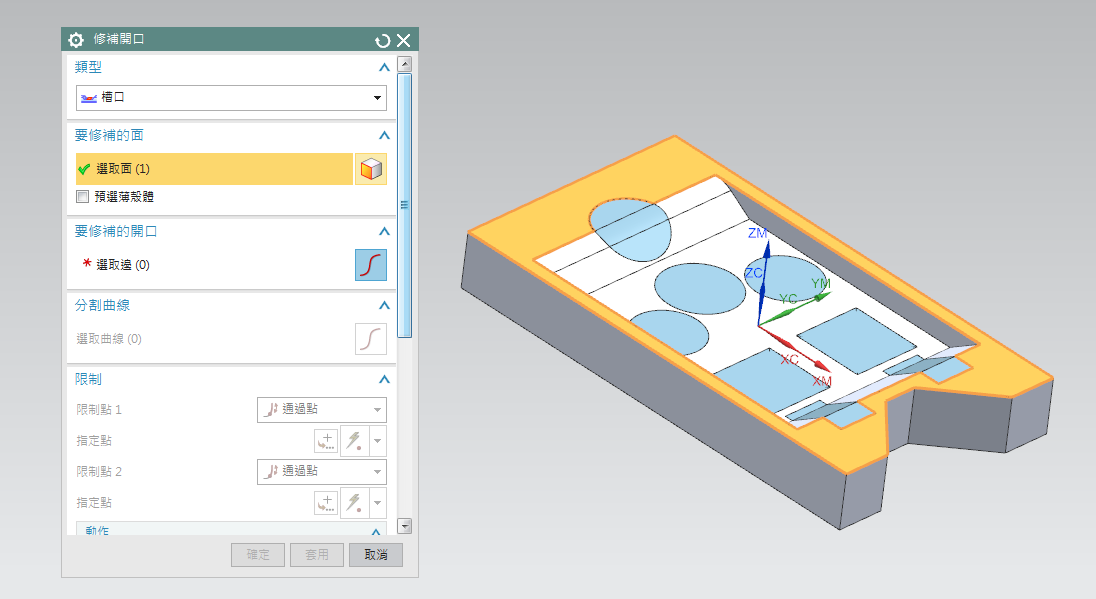

最後來完成外型的溝槽修補開口，在右下角有類似V型溝槽，我們一樣運用修補開口的指令選擇槽口類型然後，一樣把需要補開口的邊面選擇起來。

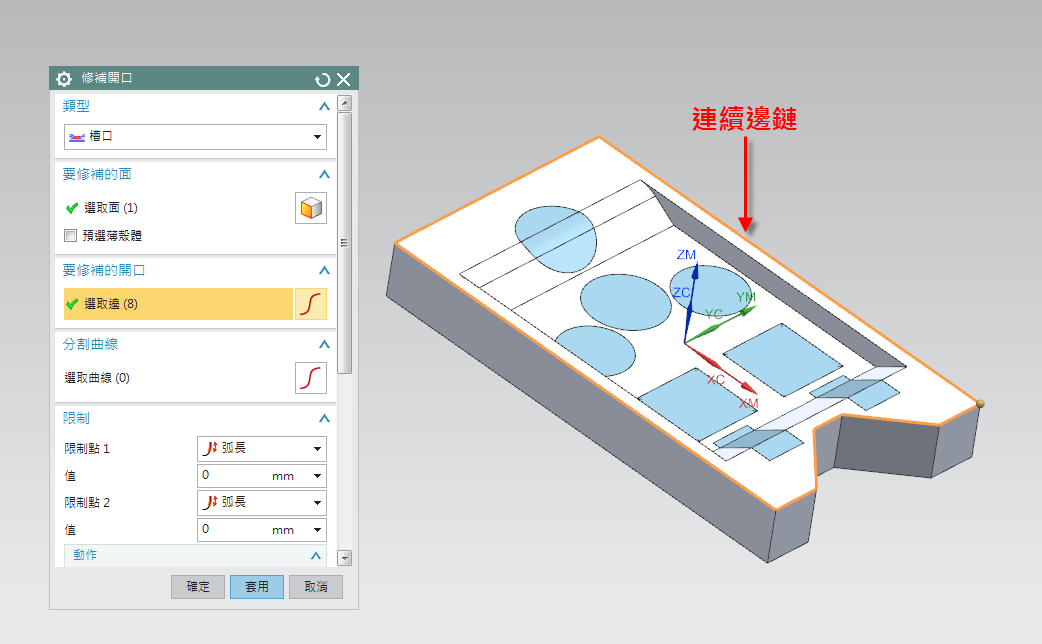

此時選修補開口時，會判定連續邊線，使我們無法建構正確的修補動作。

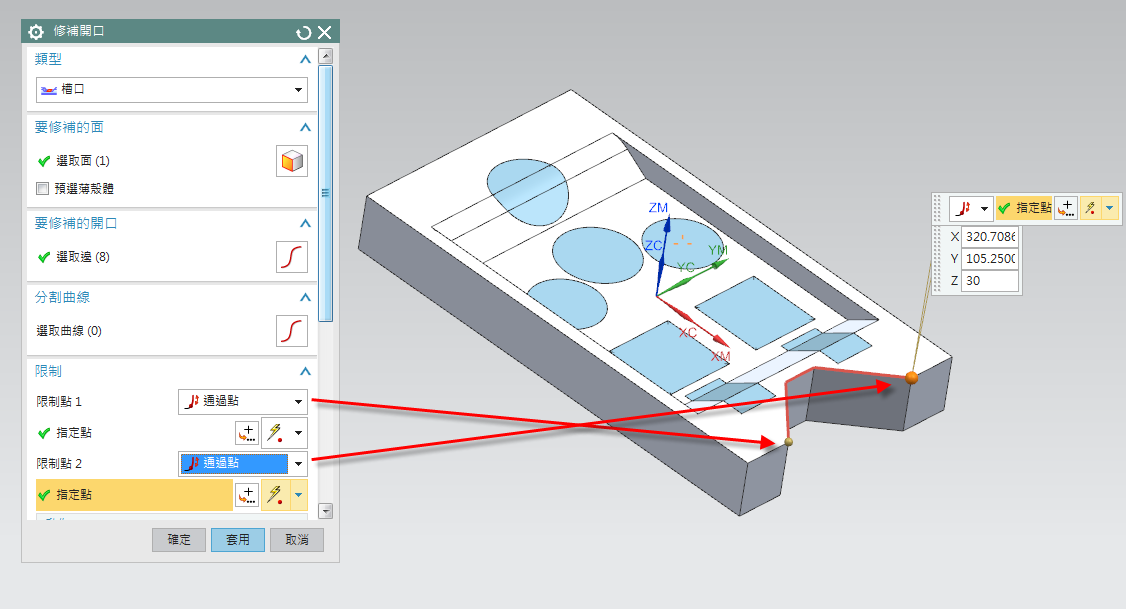

這時我們只要給予限制線段執行開口補面，即可達到補面目的。

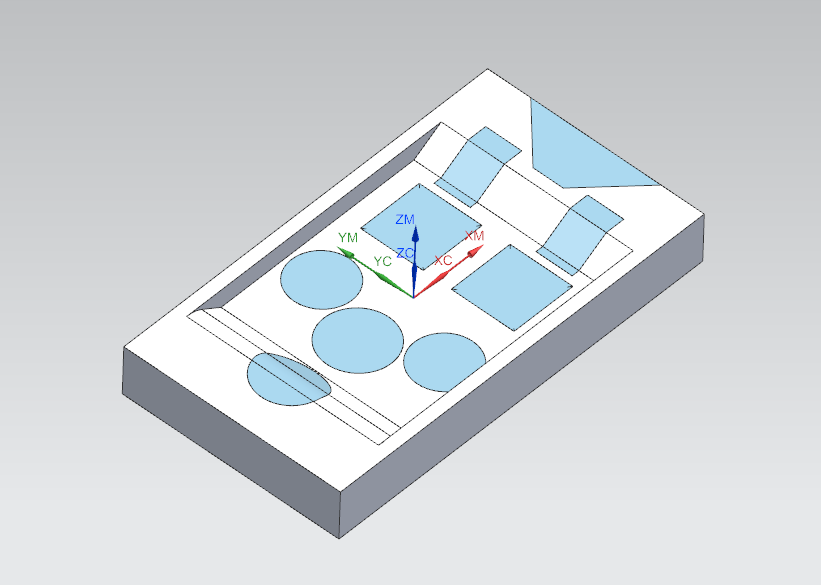

點選套用後，即封閉所有不需加工的面。

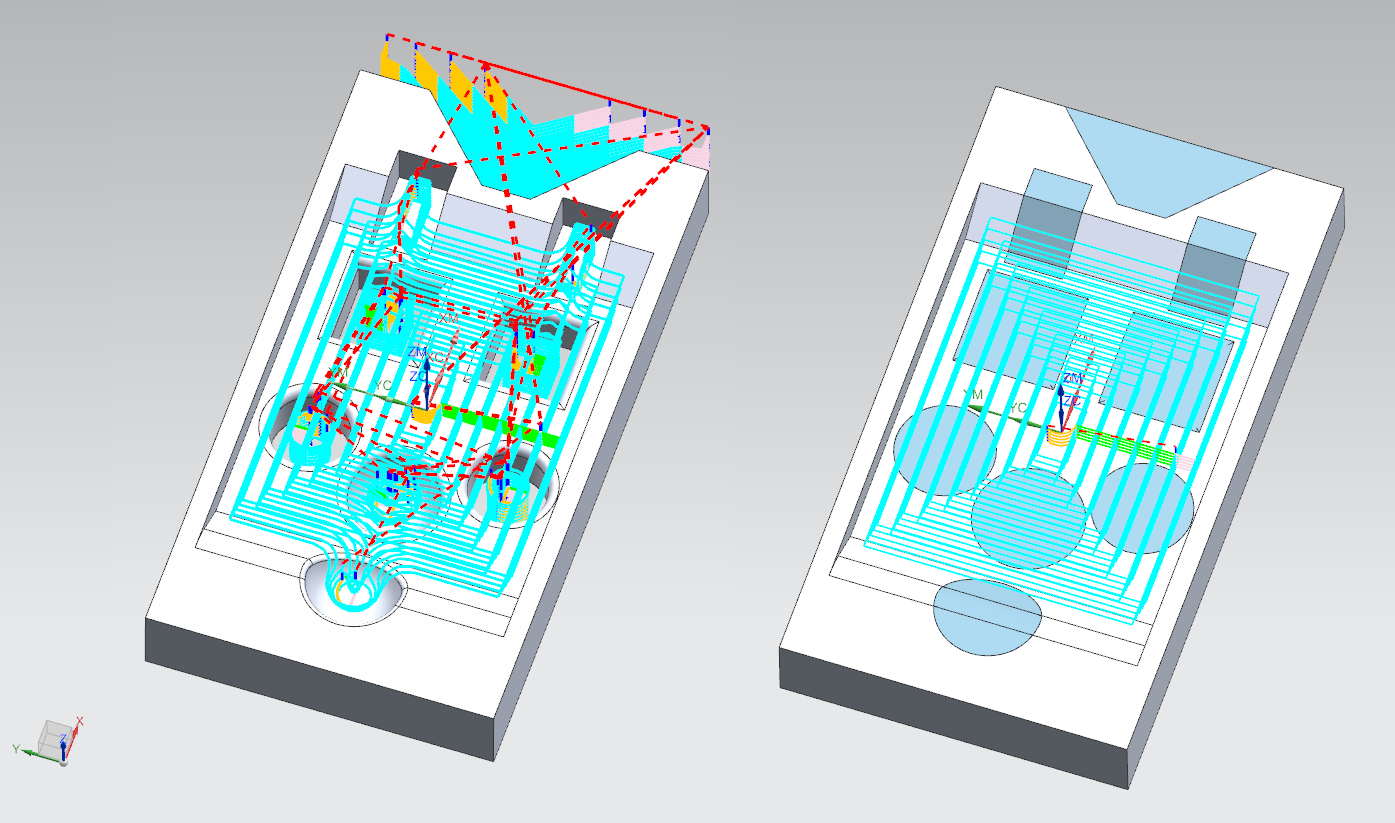

後續可以將面選取為成品件，加工路徑將會有所不同。
周泊亨 Henry Chou
