在NX CAM中，有許多2D以及2.5D用戶希望不提刀加工，以加快加工速度，滿足客戶量產需求。

而在NX的粗加工基本設定中，則是以刀具壽命以及切削精度為考量，建議使用提刀加工方式。

在這裡我們就來帶各位學習，NX編輯刀軌功能，使分層加工路徑不提刀(一刀進一刀出)

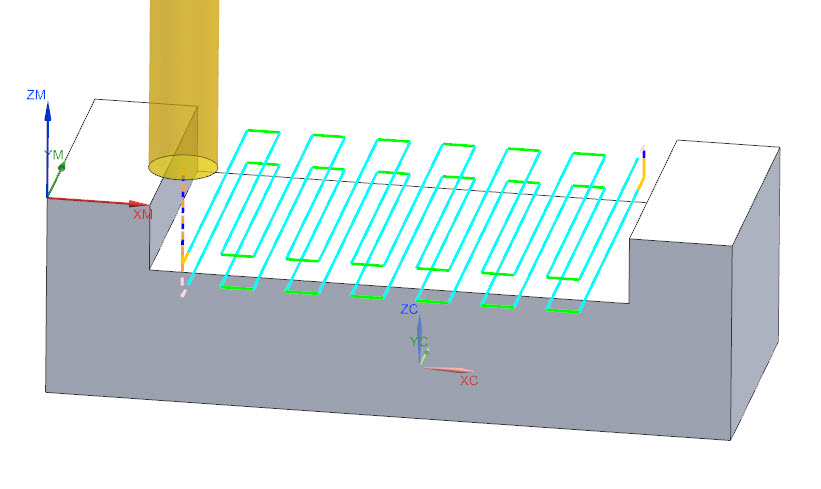

效果展現請參考連結：https://goo.gl/VLoubL

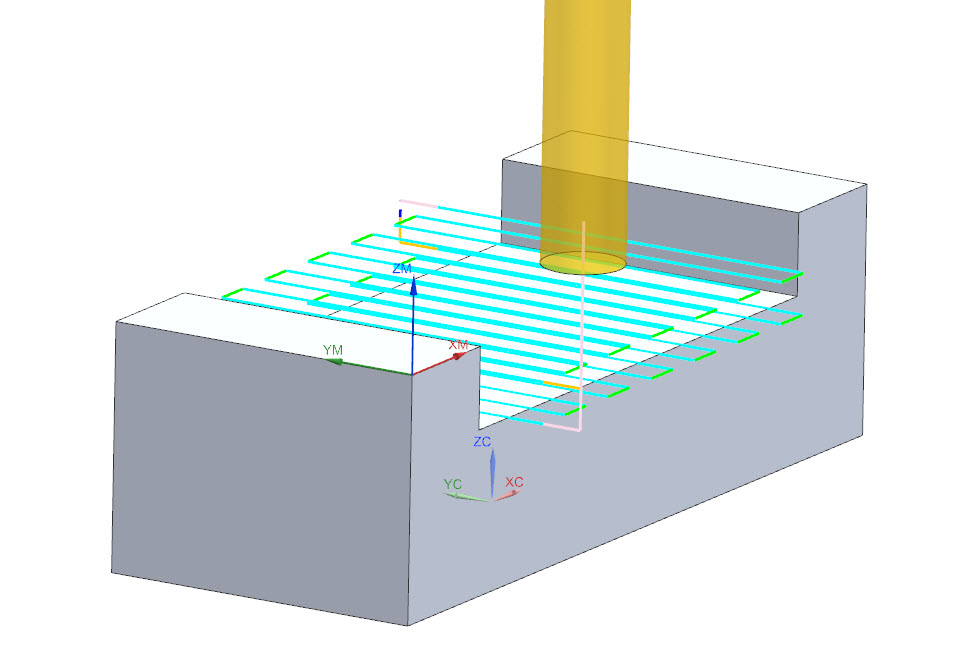

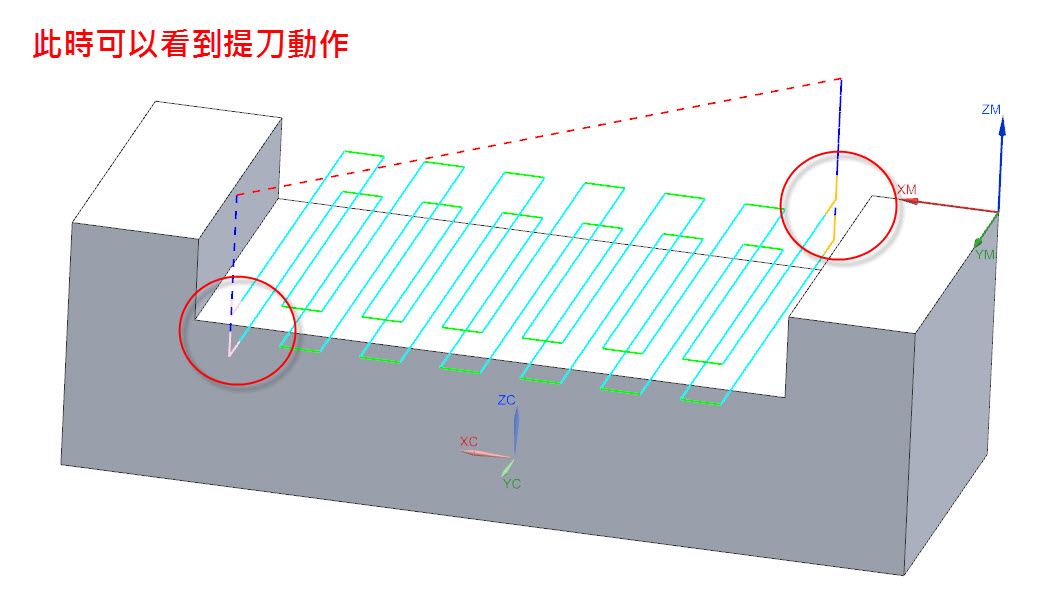

首先進入加工環境，設定一粗加工工法於2.5D的檔案上。生成後我們會發現刀具路徑有兩次進刀及退刀指令。

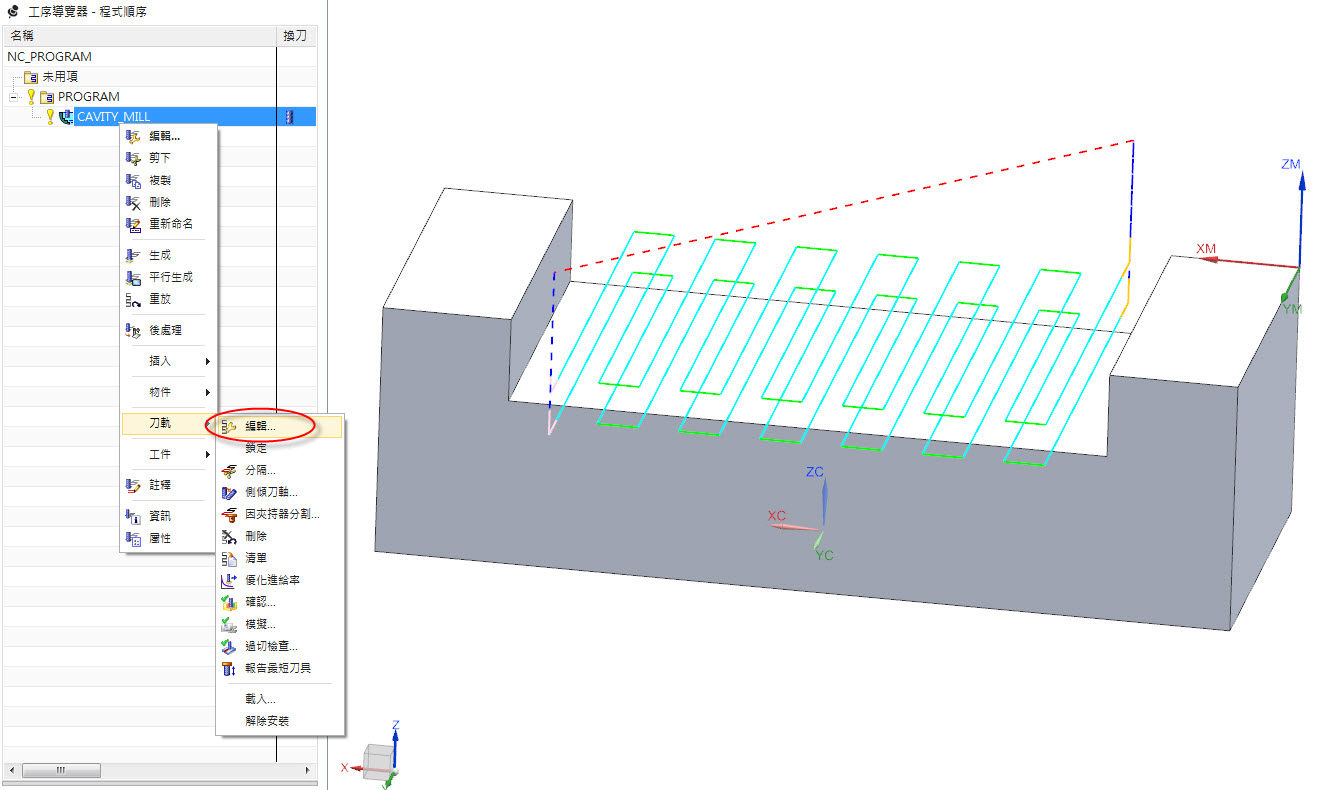

接下來對此工法點選右鍵，於刀軌→編輯做點選。

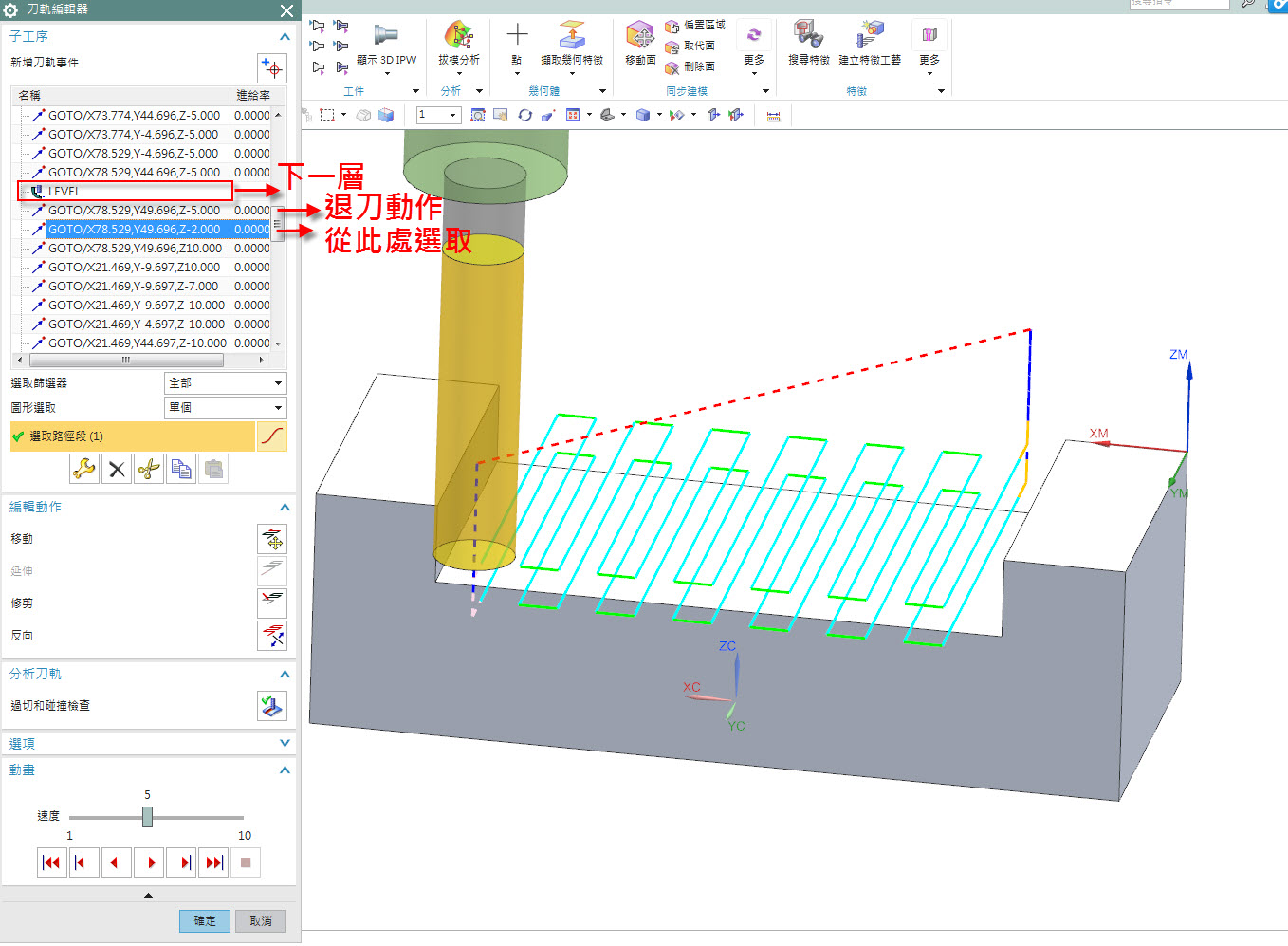

此時進入刀軌編輯器的畫面，將上述的名稱下拉至有LEVEL之名稱，點選下一行為提刀後的路徑。

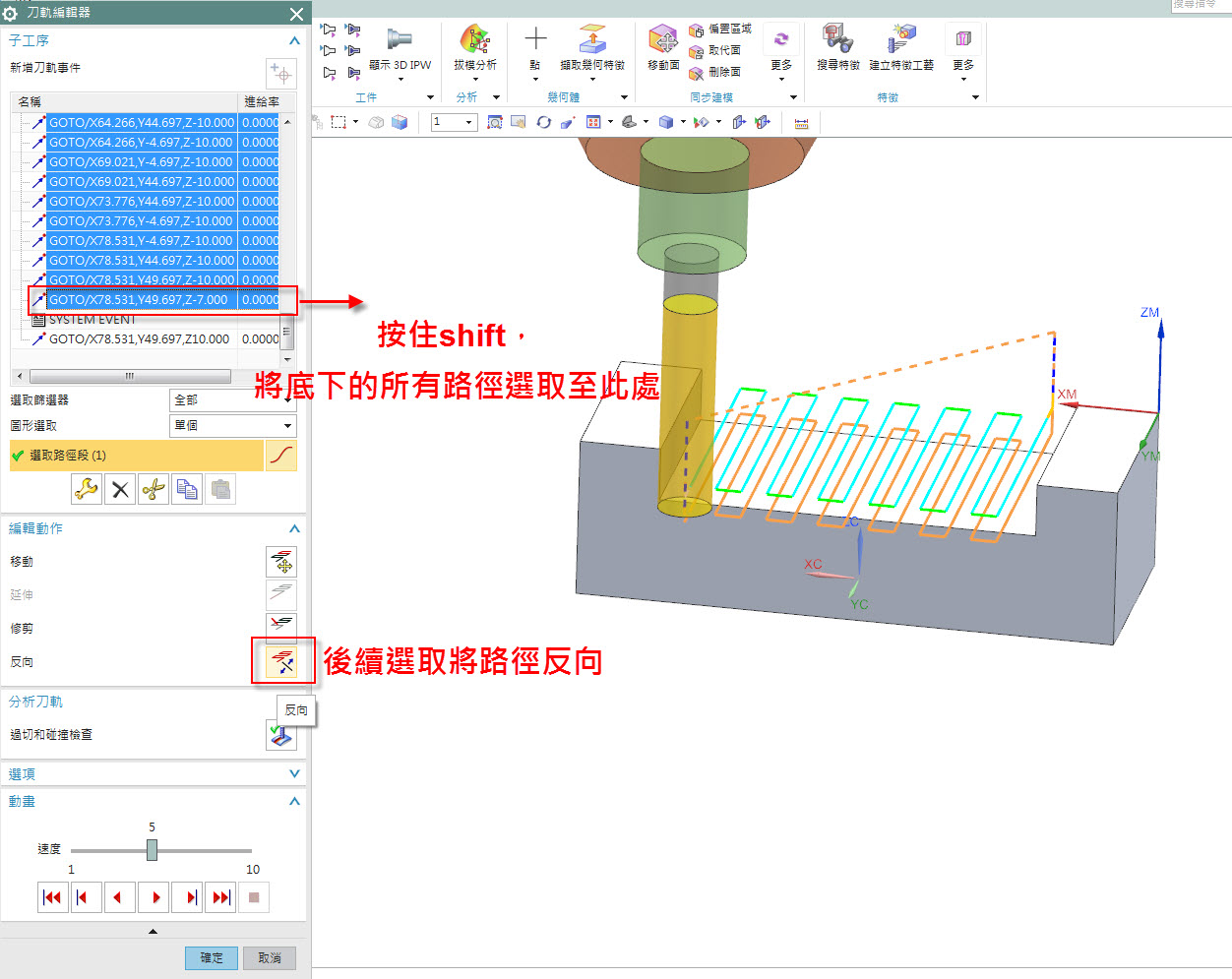

將路徑複選到最底下結束路徑之前，並按下反向鍵。

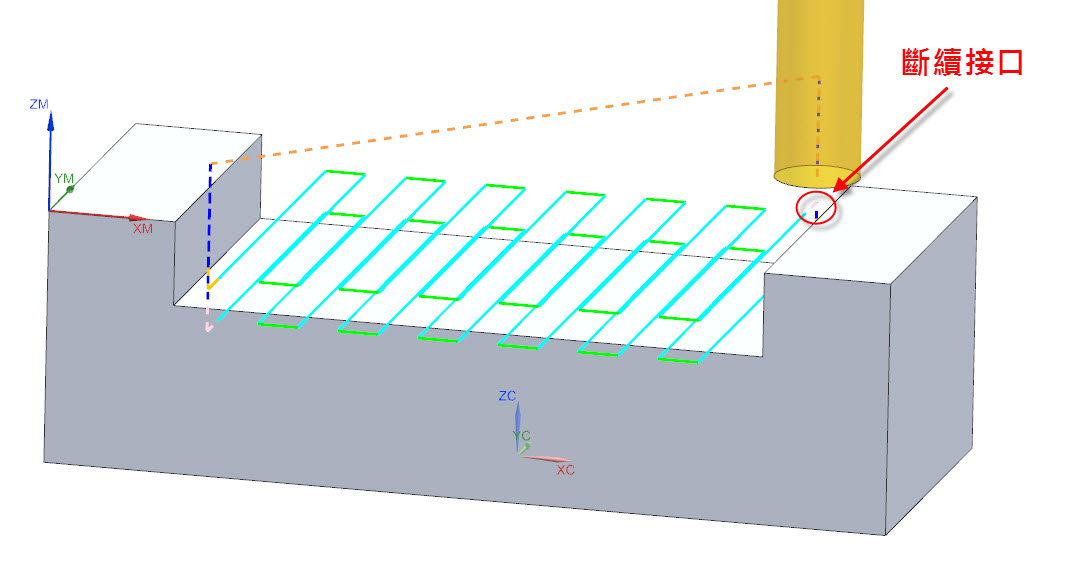

這時我們可以發現在路徑上會發生變化，原本要提刀處卻無提刀了！不過會在上半部發現還是有轉移線。

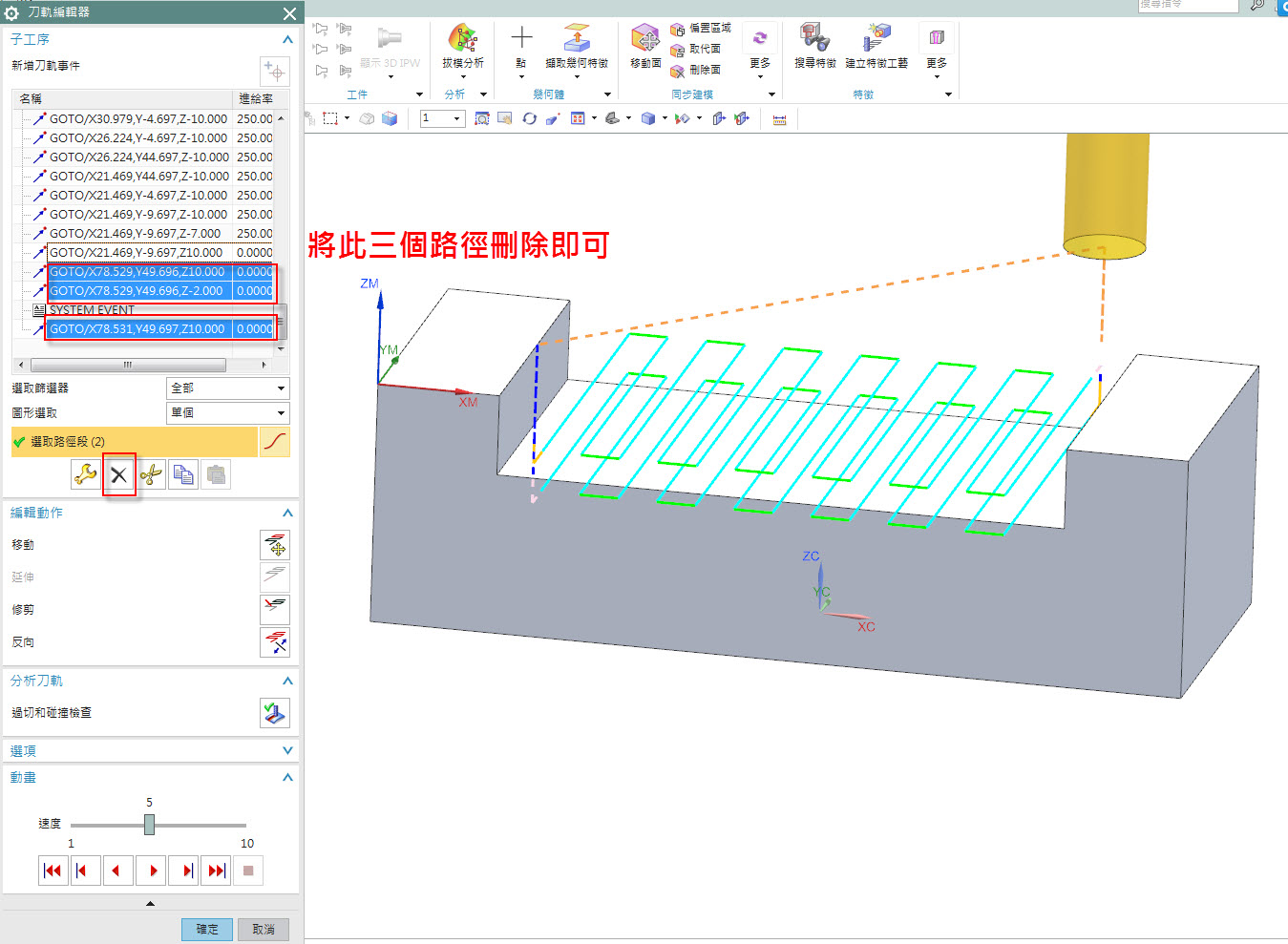

接下來我們只要將轉移線的路徑刪除即可。

完成後，路徑即為一進一出不提刀之方式。(完)
