主題:《NX CAM進退刀與步距，平順連線設定》

使用了mill_contour工序進行局部精加工生成刀軌後，是否有步距之間移動不順暢的狀況發生? 分享排除方式，可透過非切削移動參數設置「平順」功能，應用說明如下。

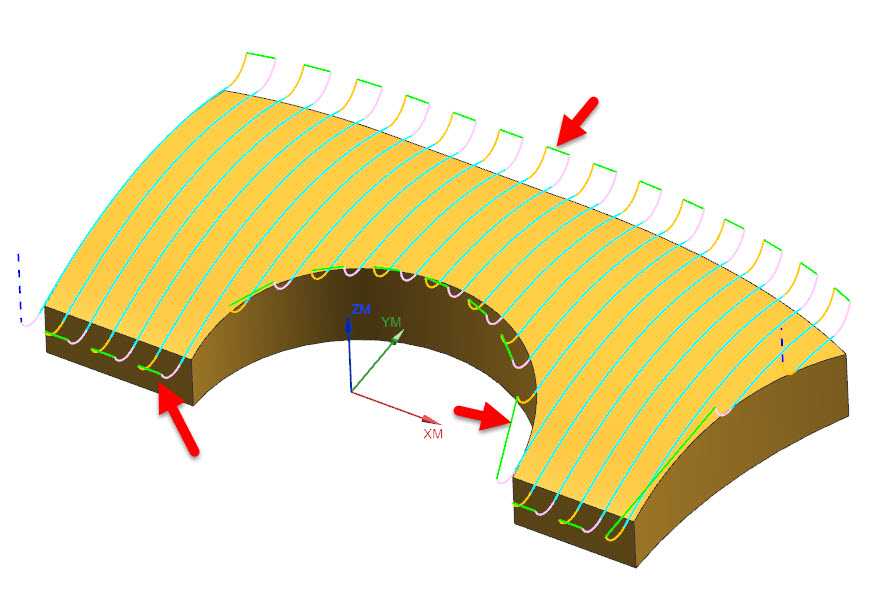

※如下圖;紅色箭頭刀軌之間步距與切削曲面產生不平滑的抬刀移動。

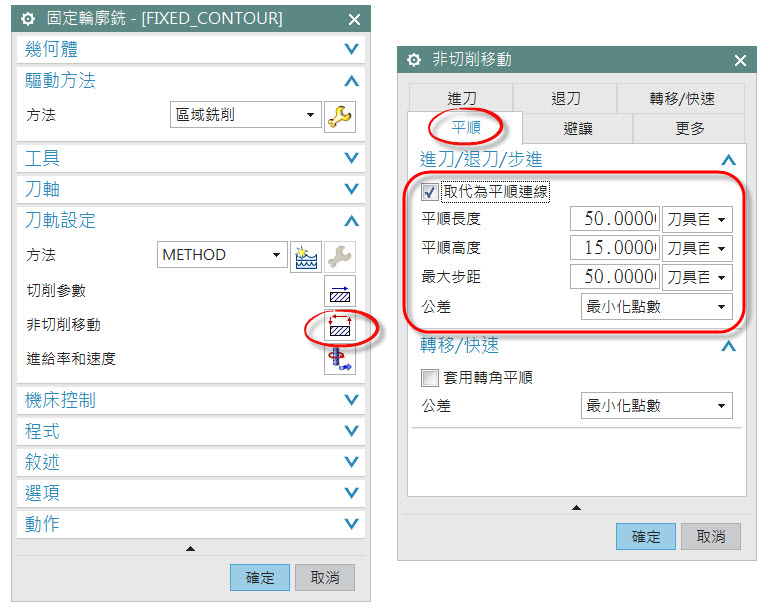

進入編輯工序點擊「非切削移動」 -> 「平順」勾選「取代為平順連線」，以下為平滑參數適用於所有的步距。

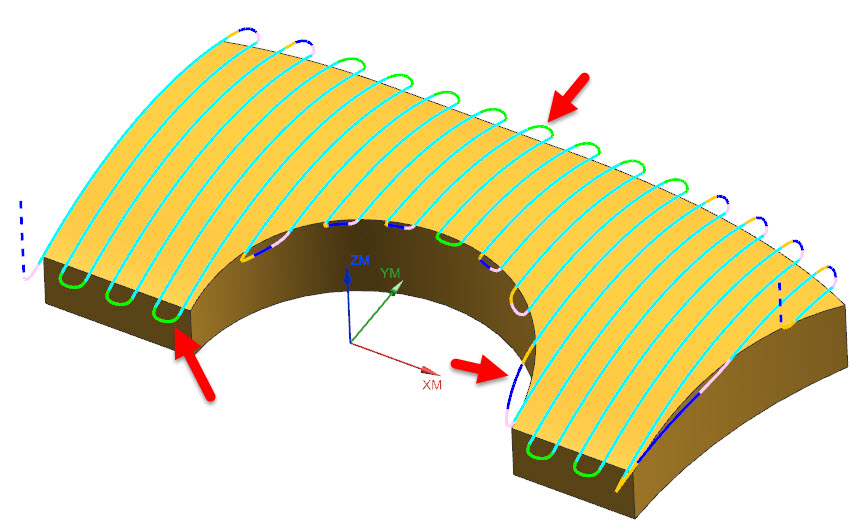

完成以上步驟設置後，重新生成刀具路徑，刀軌步距將依據切削曲面平滑過渡。如下圖表示。

※ 備註說明:此功能用於NX9版以上，不適用於mill_contour中的CAVITY_MILL(型腔銑)、SOLID_PROFILE_3D(實體輪廓3D)、PROFILE_3D(輪廓3D)等工法。

林耀贊 Andrew
