NX CAM邊界加工平順接刀 – 2015/09/11

九月

Posted by Monica

Category:

在NX CAM中，使用邊界加工的單一區域加工接刀總是會以提刀方式處理，造成加工效率降低很多，現在我們只要透過NX10的平順新增功能就可以降低提刀，使加工路徑〝順順順〞(台語)。

此功能必須在NX9.0.3以後版本才可執行

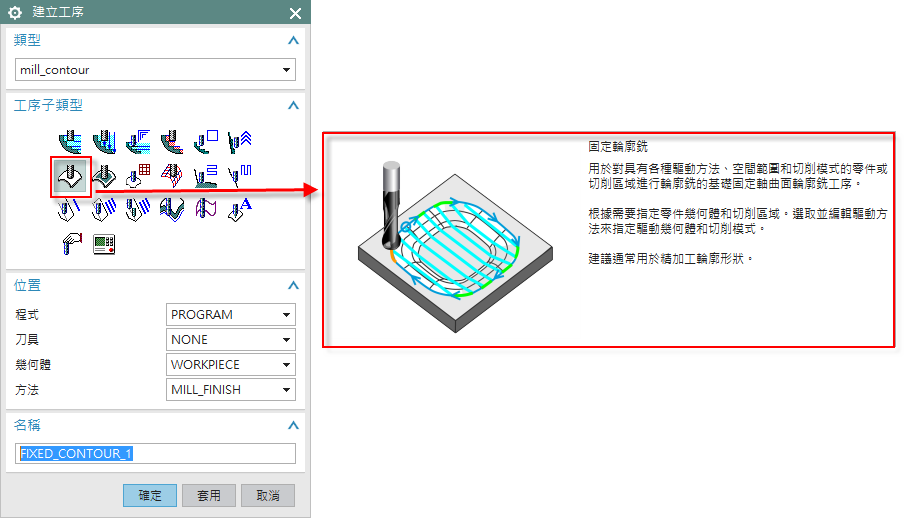

進入到加工環境 → 選擇三軸加工的邊界加工。

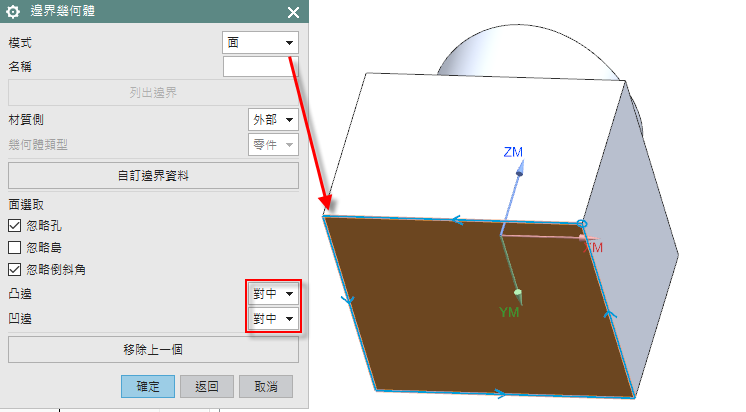

執行邊界加工必須選擇外邊界，作為可加工的範圍區域。

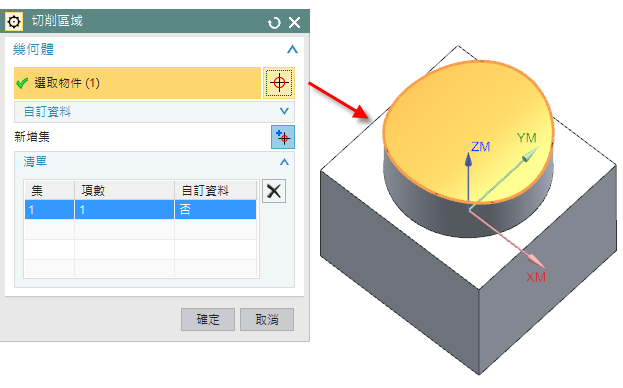

後續選擇需要的切削區域，作為實際加工區域。

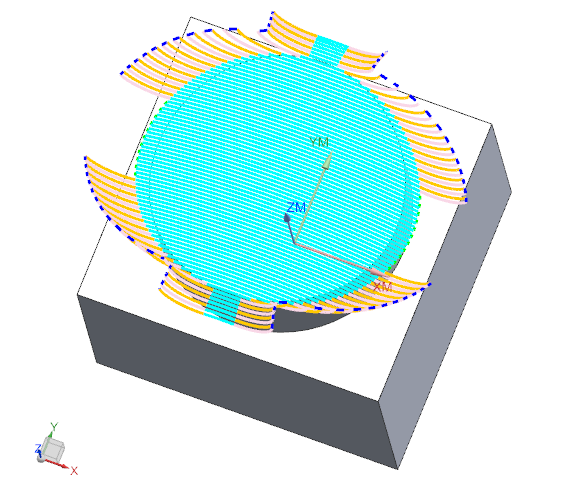

然後生成刀具路徑，發現提刀數量會很多，無法估計。

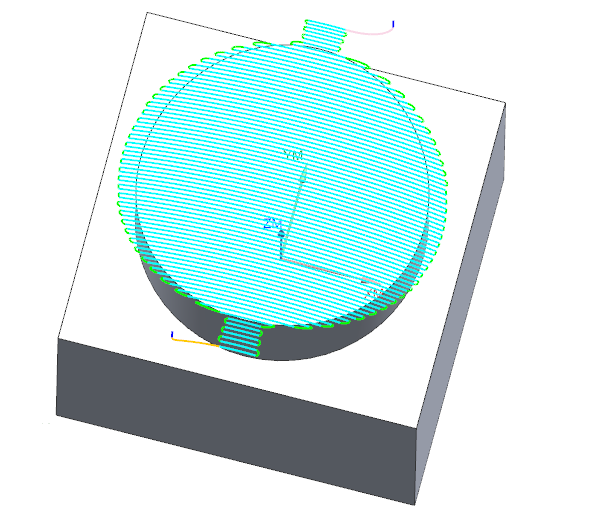

此時開啟非切削參數的『平順』功能，即可減少接刀的提刀數，並設置為光順接刀，此時生成刀路就可以看到免去提刀的執行動作嚕！(完)

周泊亨 Henry Chou
