在NX CAM加工時，當很多條工序編寫完成後，常常面臨到之前的工序要檢查，那我們該如何快速去判斷每條工序是做怎樣的切削動作?

原本系統預設就有預覽刀軌這個功能，我們也可以根據自己喜好去更改預覽刀軌的顏色，接著我們就可以點擊已完成的工序，利用刀軌顏色的分類管理，馬上判斷刀軌切削與進退刀的動作，達到快速預覽工序的效果。請參考以下說明:

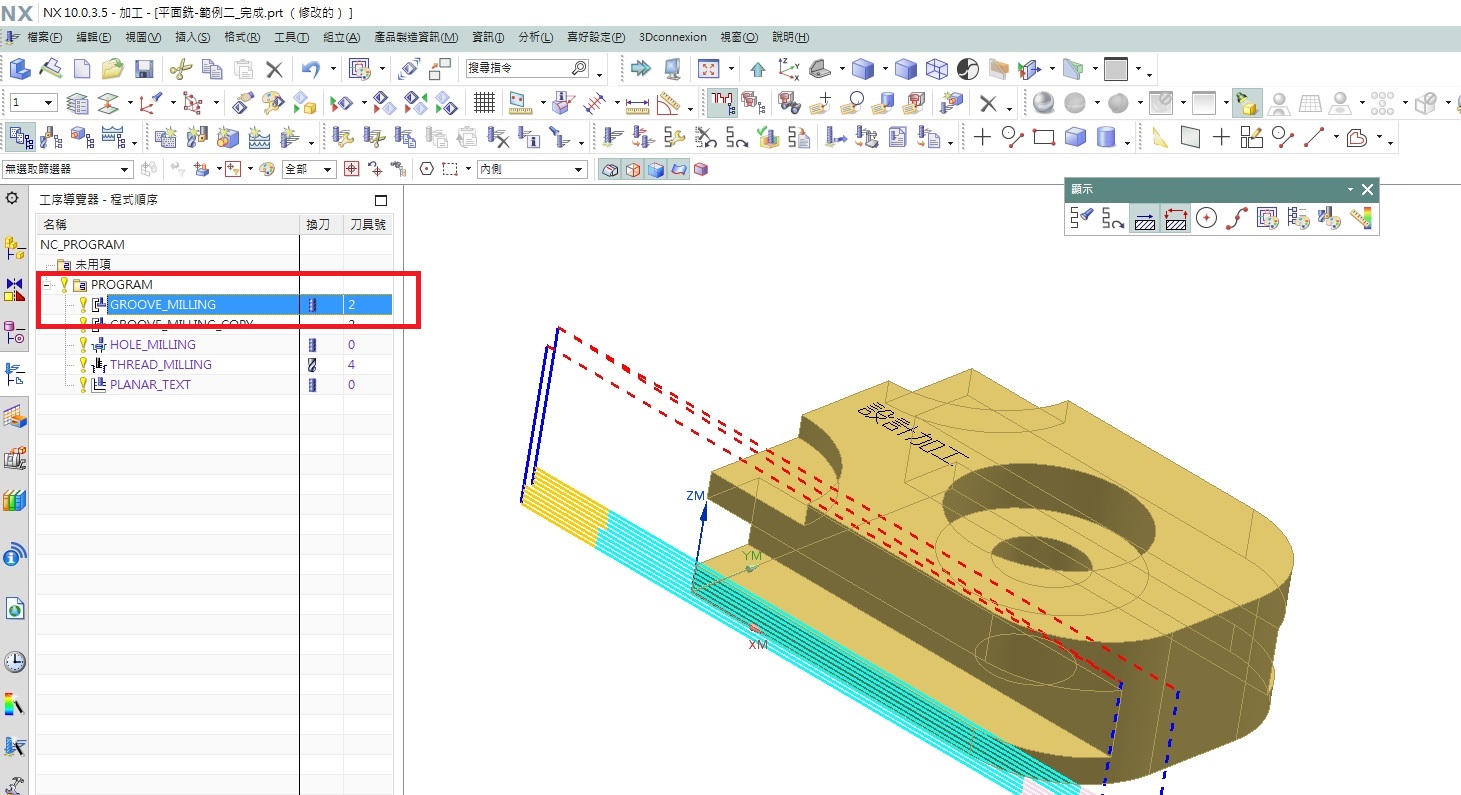

在NX10裡面，已經有編寫完成的工序，點擊到工序便可預覽刀軌。
※ 目前的系統預設動作會依照運動類型(顏色區別切削的動作)

接著就可以利用功能區\顯示的部分來檢查刀軌。

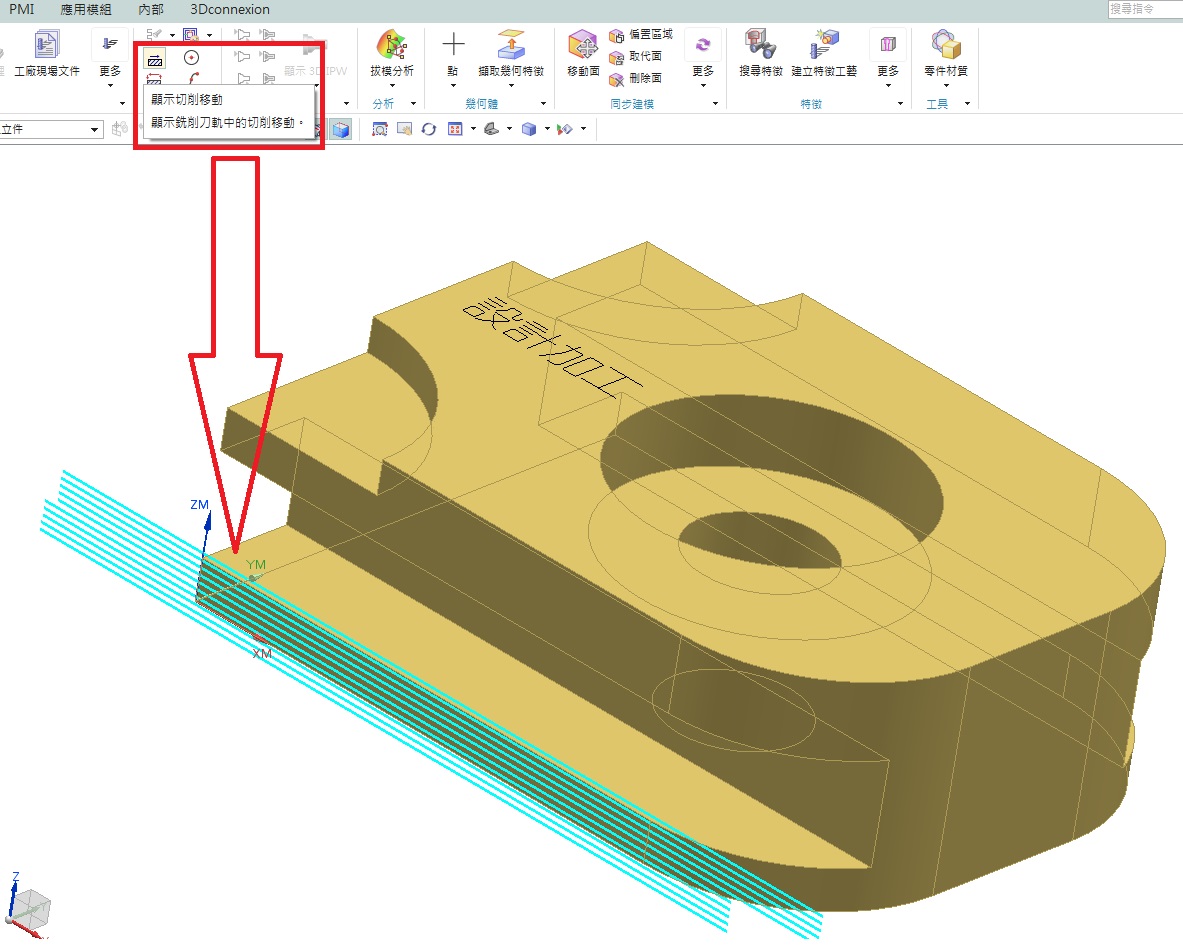

我們可以只顯示切削移動，這時候就會單獨只顯示切削移動刀軌。
※ 大多情況用來檢查有無過切

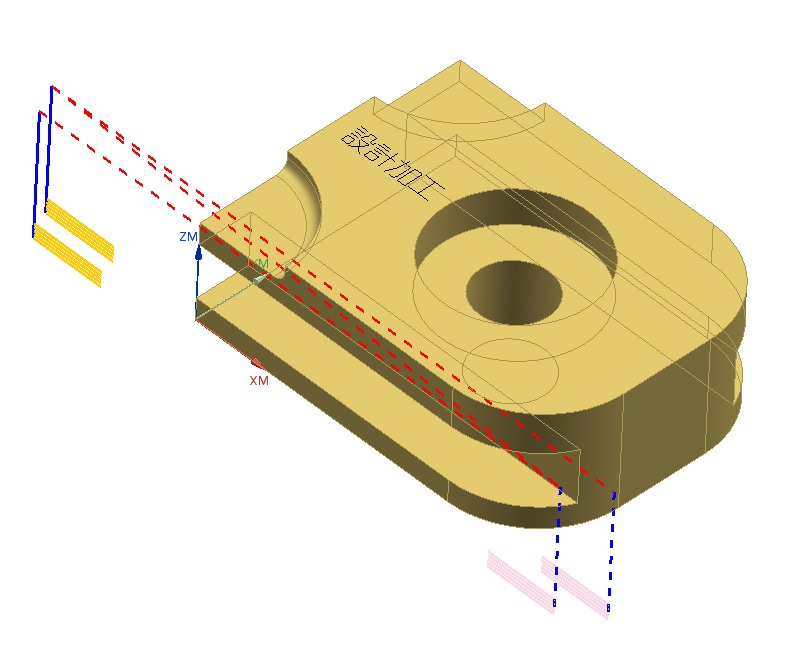

也可以只顯示非切削移動，這時候就會單獨只顯示非切削移動刀軌。
※ 可以用來顯示刀軌是否在非情削情況下直接進入零件，或進退刀時會不會干涉到零件造成過切

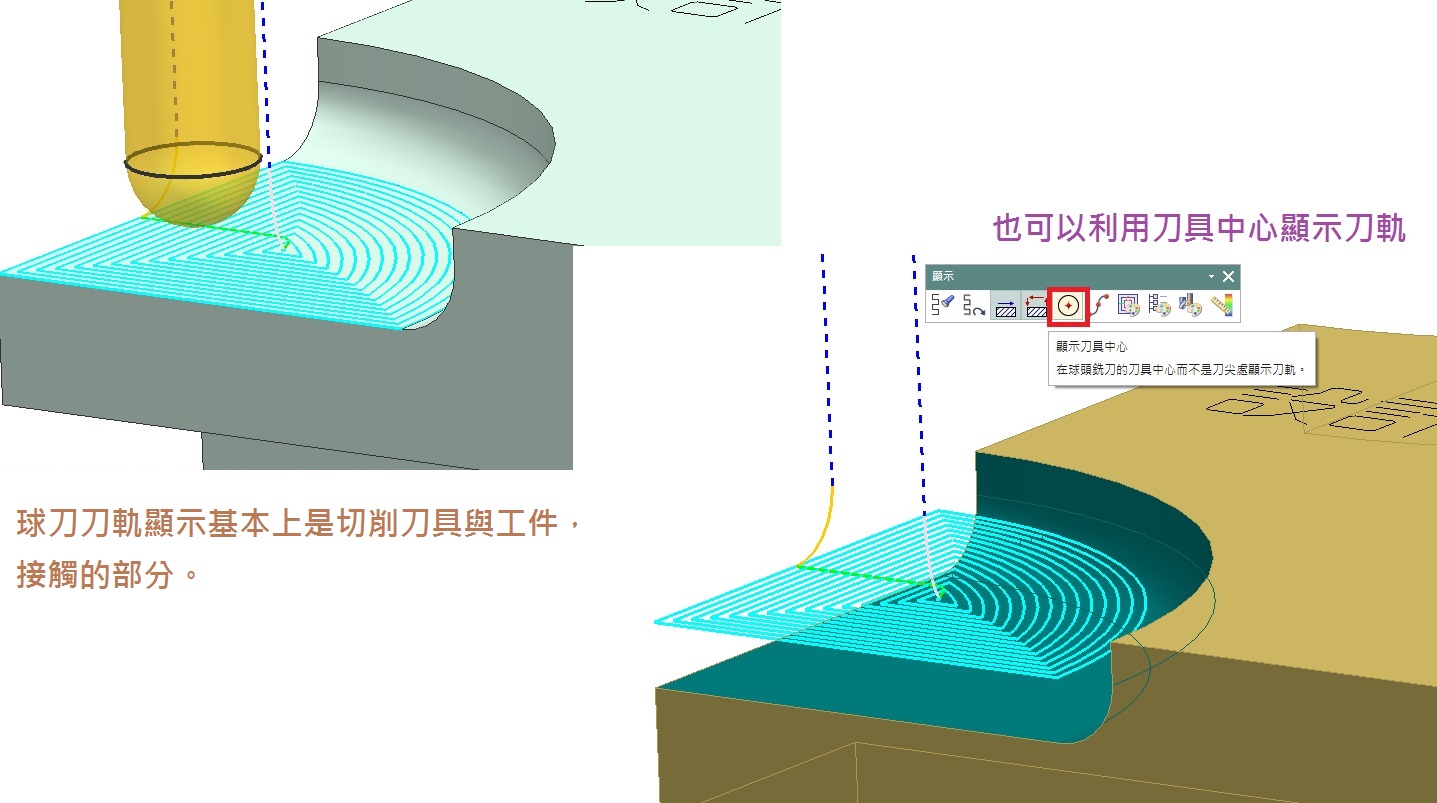

顯示刀具中心。
※ 基本上刀軌顯示位置是在切削刀刃的最底端，但球刀會判斷與工件接觸的地方。

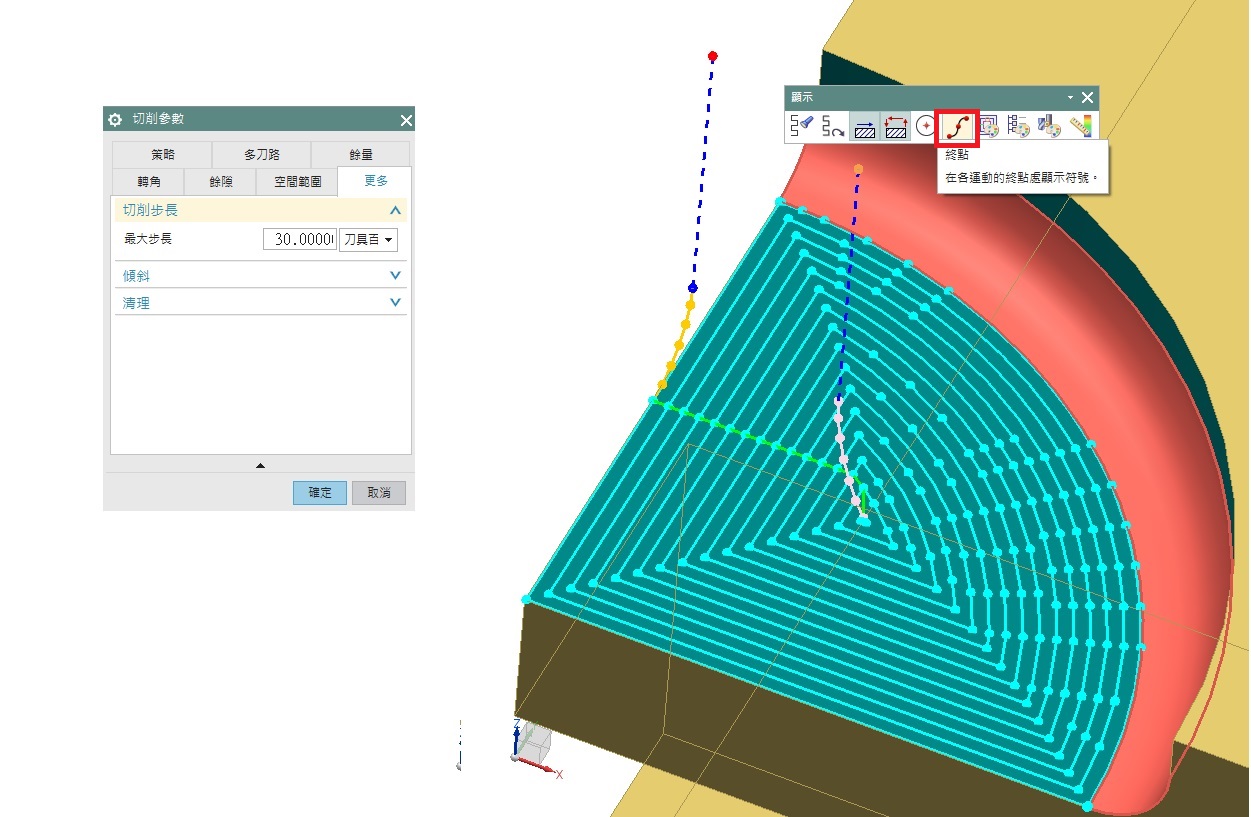

顯示刀軌切削步長。
※ 切削步長會因為工件需要精修的效果，達到表面光滑，這時候就可以修改步長，讓刀軌走得更平滑，我們可以利用顯示終點這個指令，達到刀軌顯示端點與端點連接的地方。

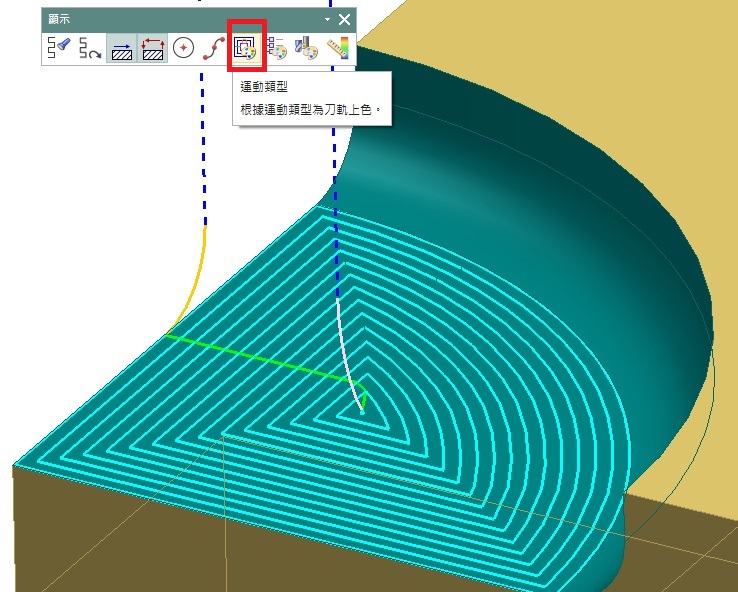

運動類型 (移動、進刀、切削、退刀) 個別顯示顏色。

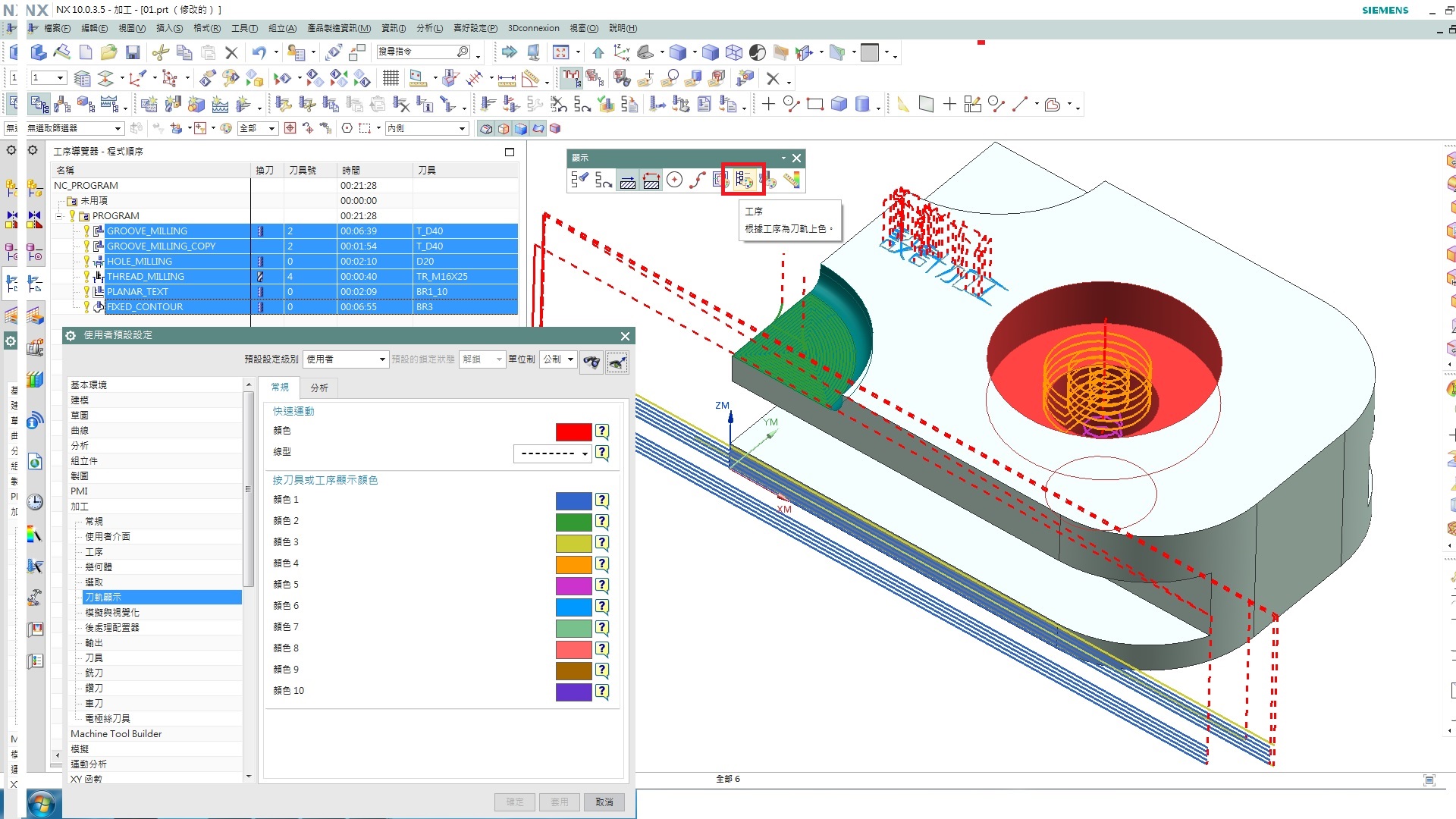

工序顯示
※ 一次選取多條刀軌時，工序將會自動分類顏色，判斷與其他刀軌的差異。
※ 與調整區設定，亦可自定義刀具路徑顏色設定。
※ 顏色順序是跟隨選取順序。

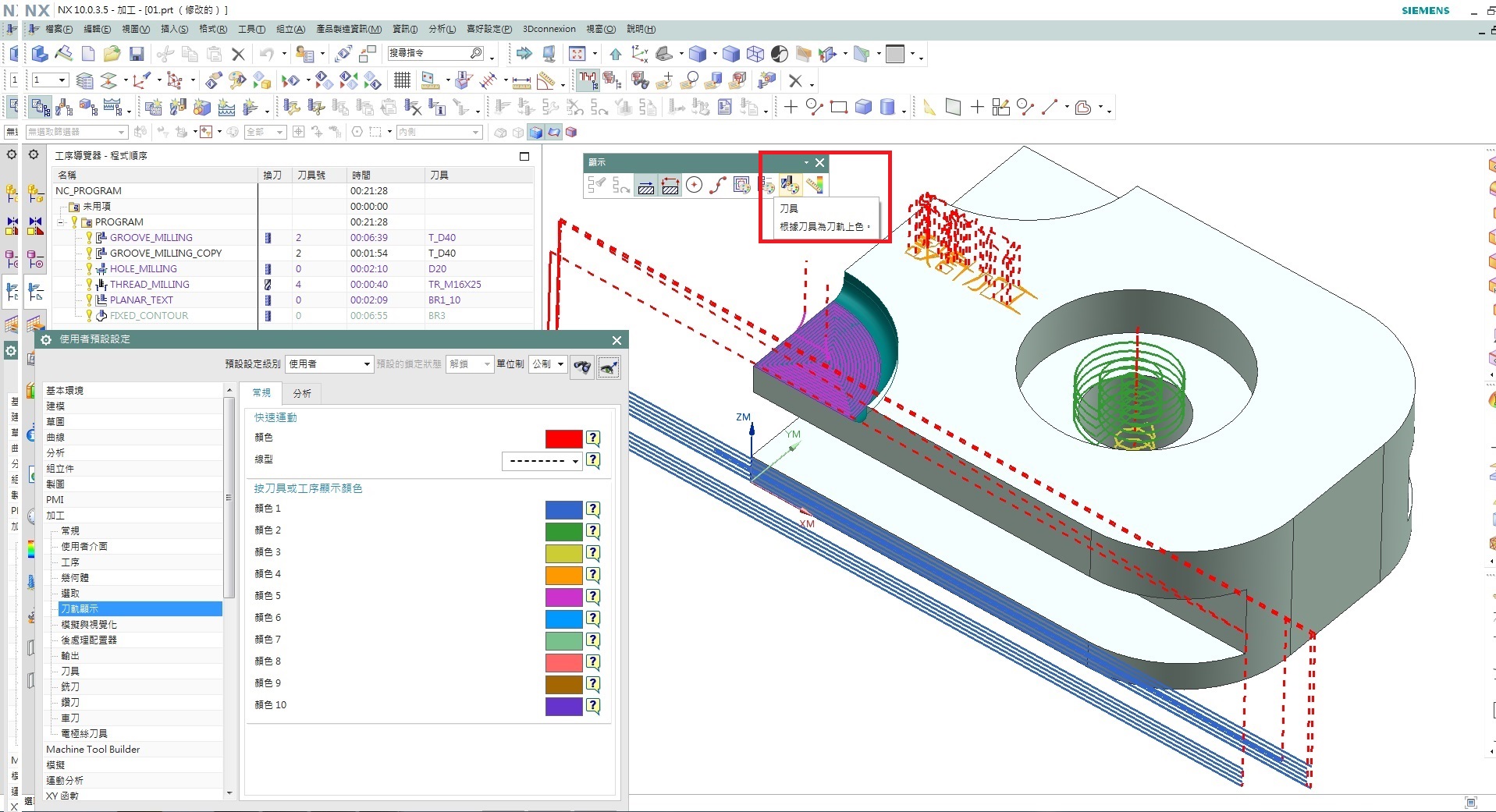

刀具顯示
※ 一次選取多條刀軌時，同樣的加工刀具會呈現同樣顏色。
※ 顏色順序是跟隨選取順序。

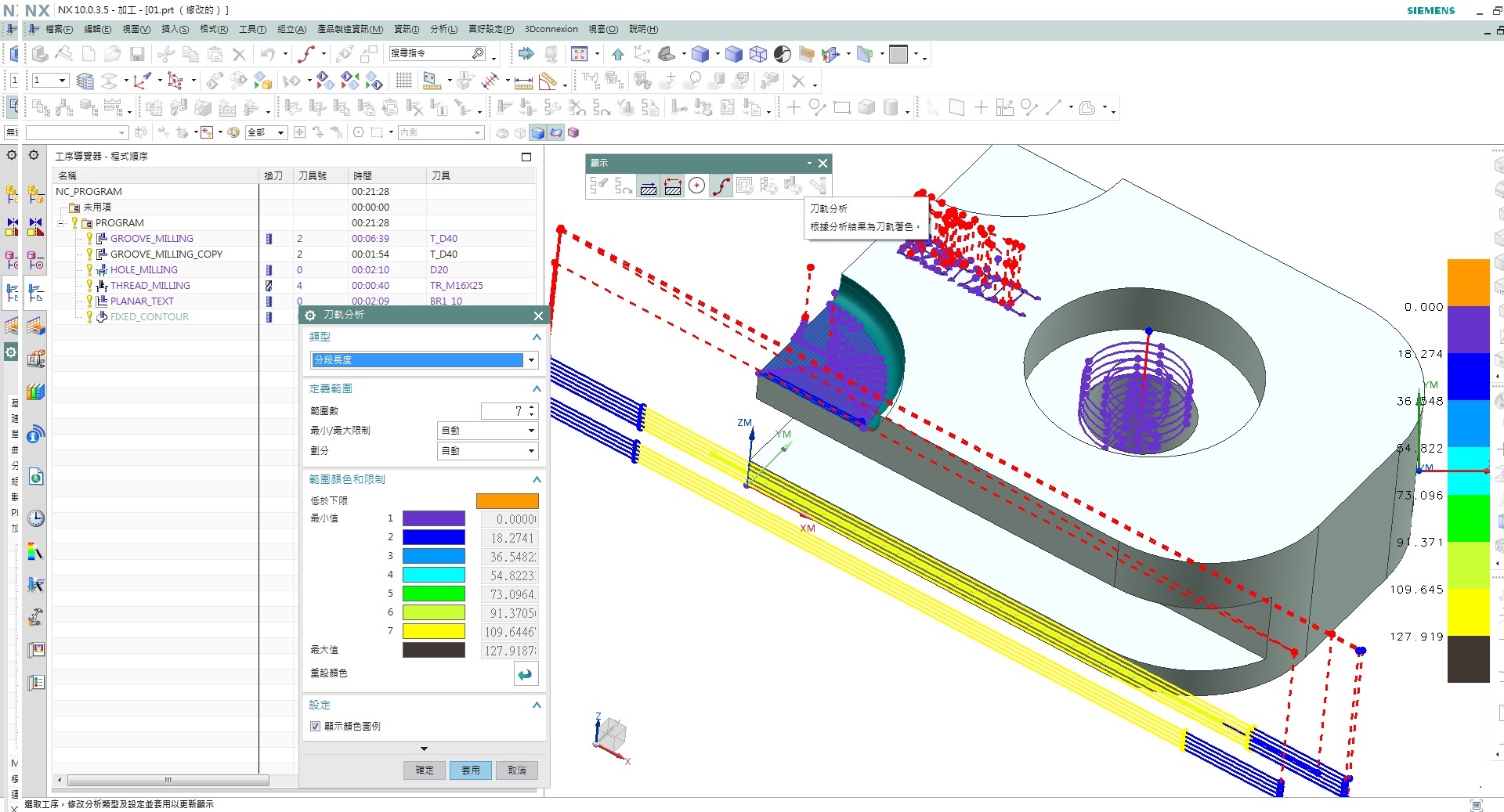

刀軌分析 (可以針對刀軌長度及細項做計算)。

※ 備註:當切削刀軌程式太冗長，系統顯示上比較耗費資源時，或是使用者不需要預覽，也可把預覽功能關掉。

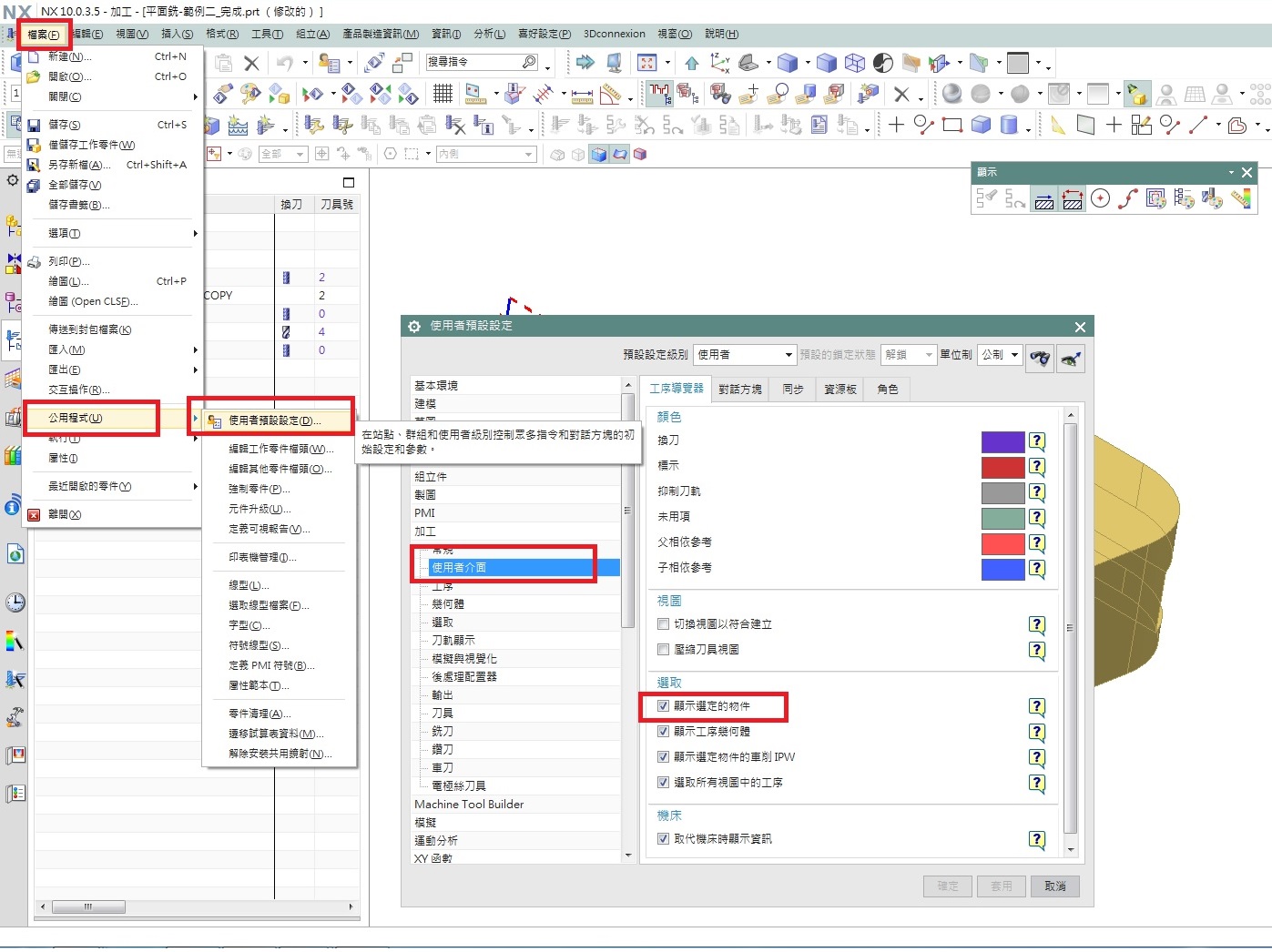

檔案\公用程式\使用者預設設定把顯示選定的物件取消勾選(需從新開啟軟體)

方駿憲 J.S
