NX CAM-偵測加工最短刀長 – 2015/01/09

一月

Posted by Monica

Category:

合理的刀長，除了可以避免碰撞，還能讓刀具保有較佳的剛性，以下為各位示範如何操作。

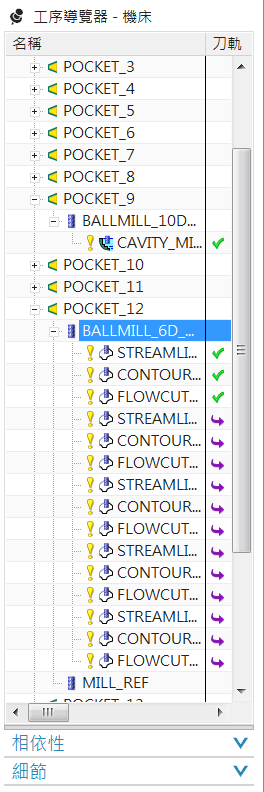

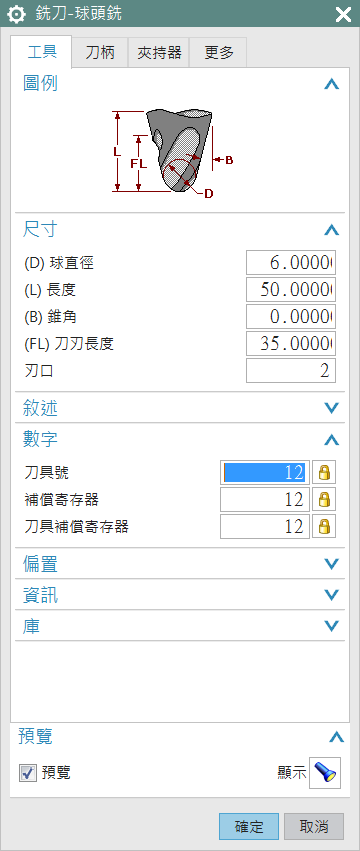

在工序導覽器-機床，選擇新建刀具或編輯刀具。

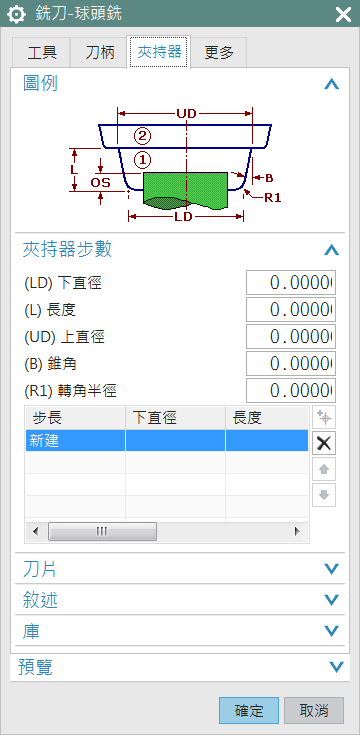

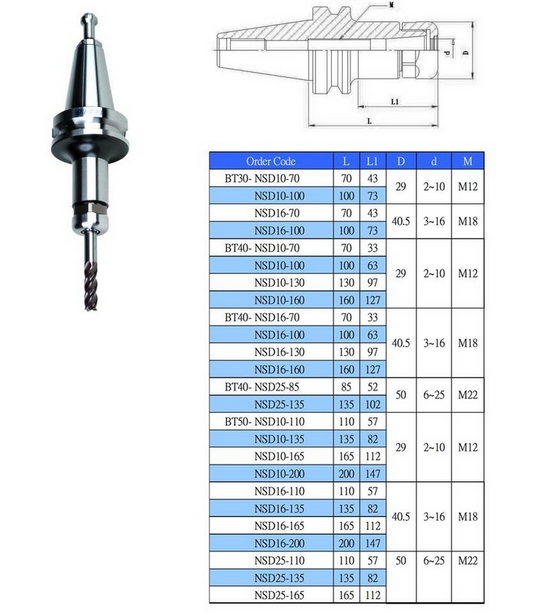

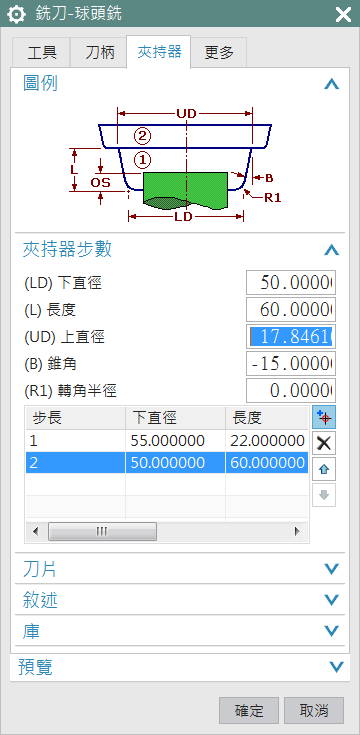

切換至夾持器選單，並根據真實刀把輸入夾持器的尺寸。

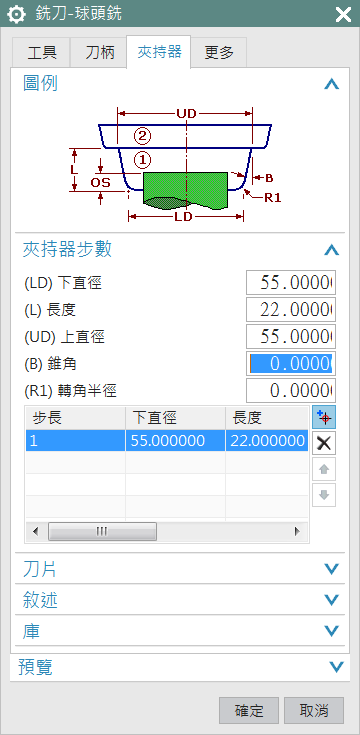

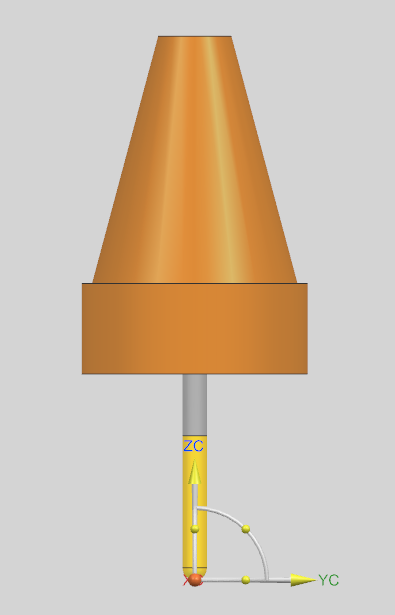

以堆疊的方式設定夾持器(如下圖)，每建完一層，則按下新增集按鈕

。

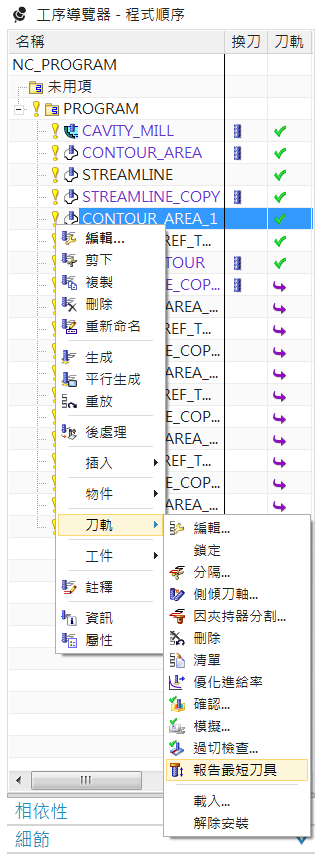

在工序導覽器-程式順序，選擇完成的工序，點擊右鍵，選擇刀軌 → 報告最短刀具。

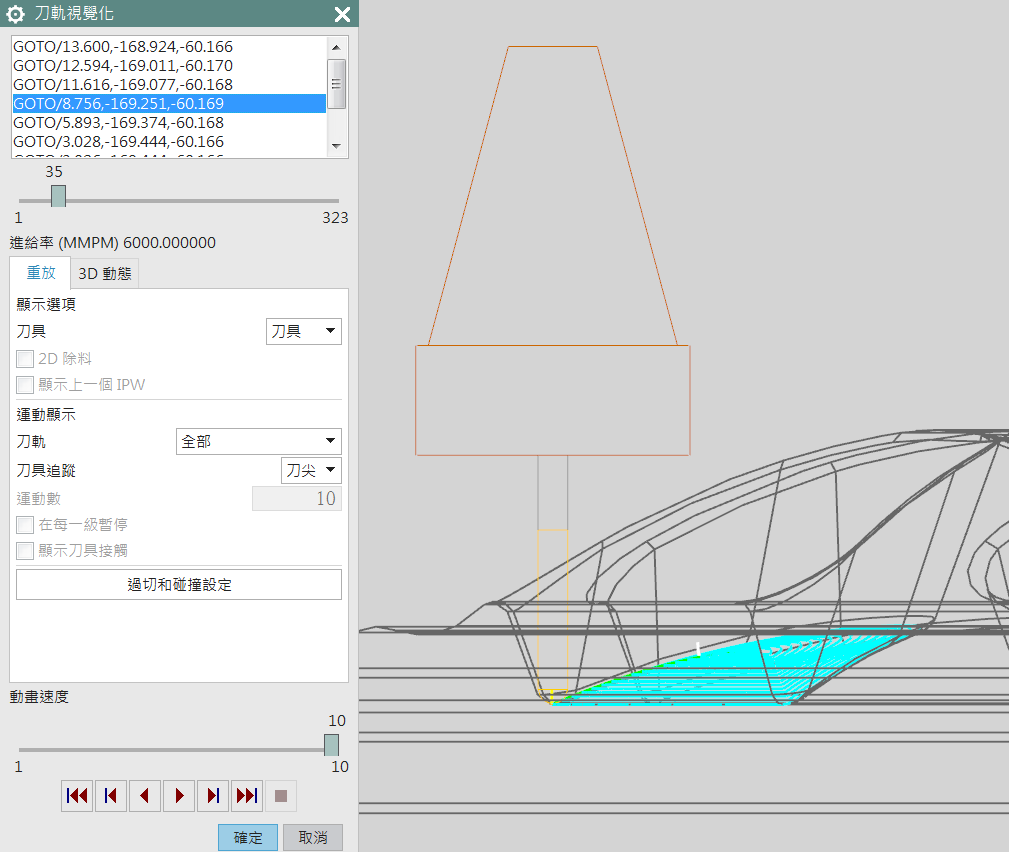

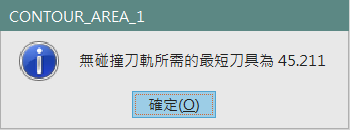

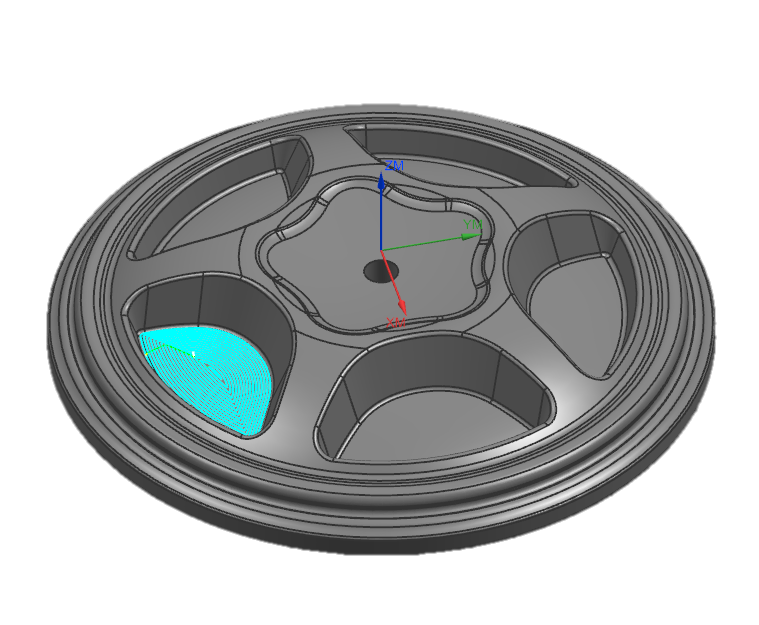

最後做個驗證，進入刀軌 → 確認，由下圖可知，最深的加工深度為60.169mm，為避免碰撞，則刀長至少要超過45.211mm。(完)
